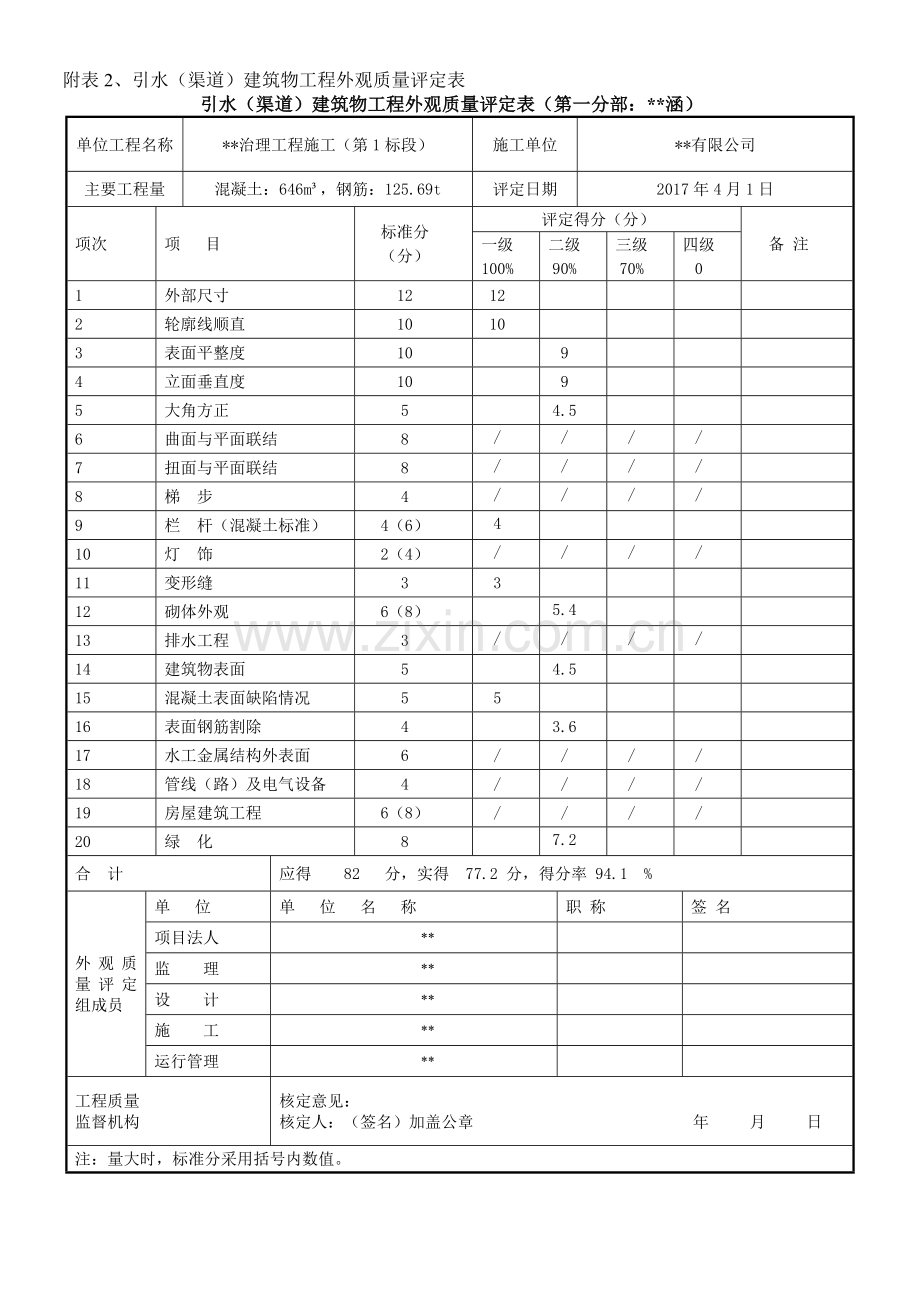

附表2、引水（渠道）建筑物工程外观质量评定表
引水（渠道）建筑物工程外观质量评定表（第一分部：**涵）
单位工程名称
**治理工程施工（第1标段）
施工单位
**有限公司
主要工程量
混凝土：646m³，钢筋：125.69t
评定日期
2017年4月1日
项次
项 目
标准分
（分）
评定得分（分）
备 注
一级
100%
二级
90%
三级
70%
四级
0
1
外部尺寸
12
12

2
轮廓线顺直
10
10

3
表面平整度
10

9

4
立面垂直度
10

9

5
大角方正
5

4.5

6
曲面与平面联结
8
/
/
/
/

7
扭面与平面联结
8
/
/
/
/

8
梯 步
4
/
/
/
/

9
栏 杆（混凝土标准）
4（6）
4

10
灯 饰
2（4）
/
/
/
/

11
变形缝
3
3

12
砌体外观
6（8）

5.4

13
排水工程
3
/
/
/
/

14
建筑物表面
5

4.5

15
混凝土表面缺陷情况
5
5

16
表面钢筋割除
4

3.6

17
水工金属结构外表面
6
/
/
/
/

18
管线（路）及电气设备
4
/
/
/
/

19
房屋建筑工程
6（8）
/
/
/
/

20
绿 化
8

7.2

合 计
应得 82 分，实得 77.2 分，得分率 94.1 %
外观质量评定组成员
单 位
单 位 名 称
职 称
签 名
项目法人
**

监 理
**

设 计
**

施 工
**

运行管理
**

工程质量
监督机构
核定意见：
核定人：（签名）加盖公章 年 月 日
注：量大时，标准分采用括号内数值。

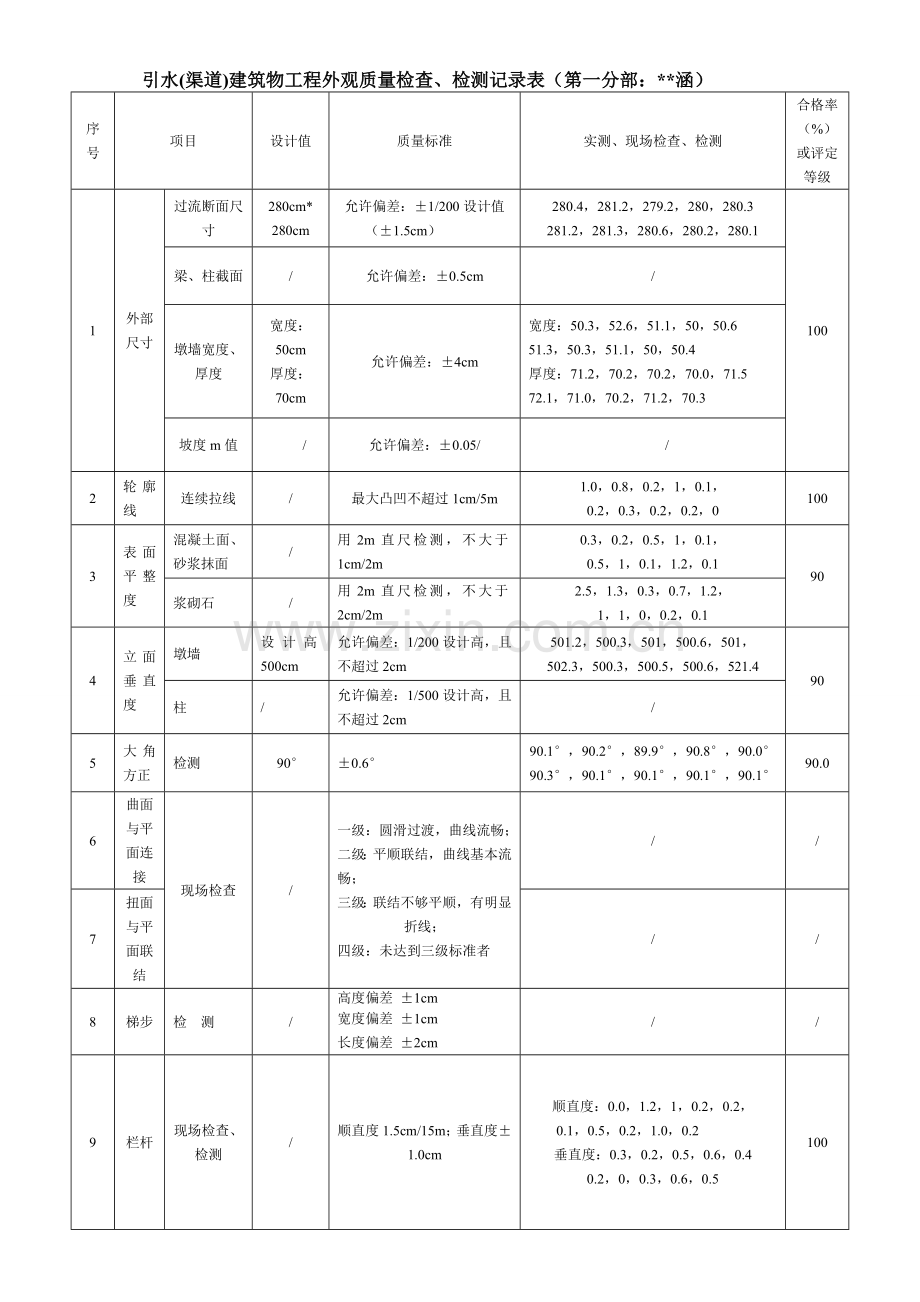

引水(渠道)建筑物工程外观质量检查、检测记录表（第一分部：**涵）
序号
项目
设计值
质量标准
实测、现场检查、检测
合格率（%）
或评定等级
1
外部尺寸
过流断面尺寸
280cm*
280cm
允许偏差：±1/200设计值
（±1.5cm）
280.4，281.2，279.2，280，280.3
281.2，281.3，280.6，280.2，280.1
100
梁、柱截面
/
允许偏差：±0.5cm
/
墩墙宽度、厚度
宽度：50cm
厚度：70cm
允许偏差：±4cm
宽度：50.3，52.6，51.1，50，50.6
51.3，50.3，51.1，50，50.4
厚度：71.2，70.2，70.2，70.0，71.5
72.1，71.0，70.2，71.2，70.3
坡度m值
/
允许偏差：±0.05/
/
2
轮廓线
连续拉线
/
最大凸凹不超过1cm/5m
1.0，0.8，0.2，1，0.1，
0.2，0.3，0.2，0.2，0
100
3
表面平整度
混凝土面、砂浆抹面
/
用2m直尺检测，不大于1cm/2m
0.3，0.2，0.5，1，0.1，
0.5，1，0.1，1.2，0.1
90
浆砌石
/
用2m直尺检测，不大于2cm/2m
2.5，1.3，0.3，0.7，1.2，
1，1，0，0.2，0.1
4
立面垂直度
墩墙
设计高500cm
允许偏差：1/200设计高，且不超过2cm
501.2，500.3，501，500.6，501，
502.3，500.3，500.5，500.6，521.4
90
柱
/
允许偏差：1/500设计高，且不超过2cm
/
5
大角方正
检测
90°
±0.6°
90.1°，90.2°，89.9°，90.8°，90.0°
90.3°，90.1°，90.1°，90.1°，90.1°
90.0
6
曲面与平面连接
现场检查
/
一级：圆滑过渡，曲线流畅；
二级：平顺联结，曲线基本流畅；
三级：联结不够平顺，有明显折线；
四级：未达到三级标准者
/
/
7
扭面与平面联结
/
/
8
梯步
检 测
/
高度偏差 ±1cm
宽度偏差 ±1cm
长度偏差 ±2cm
/
/
9
栏杆
现场检查、检测
/
顺直度1.5cm/15m；垂直度±1.0cm
顺直度：0.0，1.2，1，0.2，0.2，
0.1，0.5，0.2，1.0，0.2
垂直度：0.3，0.2，0.5，0.6，0.4
0.2，0，0.3，0.6，0.5
100
序号
项目
设计值
质量标准
实测、现场检查、检测
合格率（%）
或评定等级
10
灯 饰
现场检查
/
一级：排列顺直，外形规则
二级：排列顺直，外形基本规则
三级：排列基本顺直，外形基本规则
四级：未达三级标准者
/
/
11
变形缝、结构缝
现场检查
/
一级：缝面顺直，宽度均匀，填充材料饱满密实
二级：缝面顺直，宽度基本均匀，填充材料饱满
三级：缝面基本顺直，宽度基本均匀，填充材料基本饱满
四级：未达到三级标准者
缝面顺直，宽度均匀，填充材料饱满密实
一级
12
砌 体
现场检查
/
一级：砌体排列整齐、露头均匀，大面平整，砌缝饱满密实，缝面顺直，宽度均匀；
二级：砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；
三级：砌体排列多处不整齐、露头不够均匀，大面基本平整，砌缝基本饱满，缝面基本顺直，宽度基本均匀；
四级：未达三级标准者
砌体排列基本整齐、露头基本均匀，大面平整，砌缝饱满密实，缝面顺直，宽度基本均匀；
二级
13
排水工程
现场检查
现场检查
一级：排水沟轮廓顺直流畅，宽度一致，排水孔外形规则，布置美观，排水畅通；
二级：排水沟轮廓顺直，宽度基本一致，排水孔外形规则，排水畅通；
三级：排水沟轮廓基本顺直，宽度基本一致，排水孔外形基本规则，排水畅通；
四级：未达三级标准者
/
/
序号
项目
设计值
质量标准
实测、现场检查、检测
合格率（%）
或评定等级
14
建筑物表面
现场检查
现场检查
一级：建筑物表面洁净无附着物；
二级：建筑物表面附着物已清除，但局部清除不彻底；
三级：表面附着物已清除80%，无垃圾；
四级：未达到三级标准者
建筑物表面附着物已清除，但局部清除不彻底
二级
15
混凝土表面
现场检查、检测
/
一级：混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷
二级：缺陷面积之和≤3%总面积
三级：缺陷总面积3%～5%总面积
四级：缺陷总面积之和超过总面积5%并小于10%，超过10%应视为质量缺陷。
混凝土表面无蜂窝、麻面、挂帘、裙边、错台、局部凹凸及表面裂缝等缺陷
一级
16
表面钢筋割除
现场检查
/
一级：全部割除，无明显凸出部分；
二级：全部割除，少部分明显凸出表面；
三级：割除面积达到95%以上，且未割除部分不影响建筑功能及安全；
四级：割除面积＜95%者
注：设计有具体要求者，应符合设计要求。
全部割除，少部分明显凸出表面
二级
17
水工金属结构
外表面
现场检查
/
一级：焊缝均匀，两侧飞渣清除干净，临时支撑割除干净，且打磨平整，油漆均匀，色泽一致，无脱皮起皱现象
二级：焊缝均匀，表面清除干净，油漆基本均匀
三级：表面清除基本干净，油漆防腐完整，颜色基本一致
四级：未达到三级标准者
/
/
序号
项目
设计值
质量标准
实测、现场检查、检测
合格率（%）
或评定等级
18
管线（路）及
电气设备
现场检查
/
一级：管线（路）顺直，设备排列整齐，表面清洁
二级：管线（路）基本顺直，设备排列基本整齐，表面基本清洁
三级：管线（路）不够顺直，设备排列不够整齐，表面不够清洁
四级：未达到三级标准者
/
/
19
房屋建筑安装工程
房屋建筑安装工程
/
见附录A.5相关内容。
/
/
20
绿 化
现场检查
/
一级：草皮铺设、植树满足设计要求；
二级：草皮铺设、植树基本满足设计要求；
三级：草皮铺设、植树有空白，多处成活不好；
四级：未达到三级标准者
草皮铺设、植树基本满足设计要求
二级

工程照片：
施工前：

完工后：
