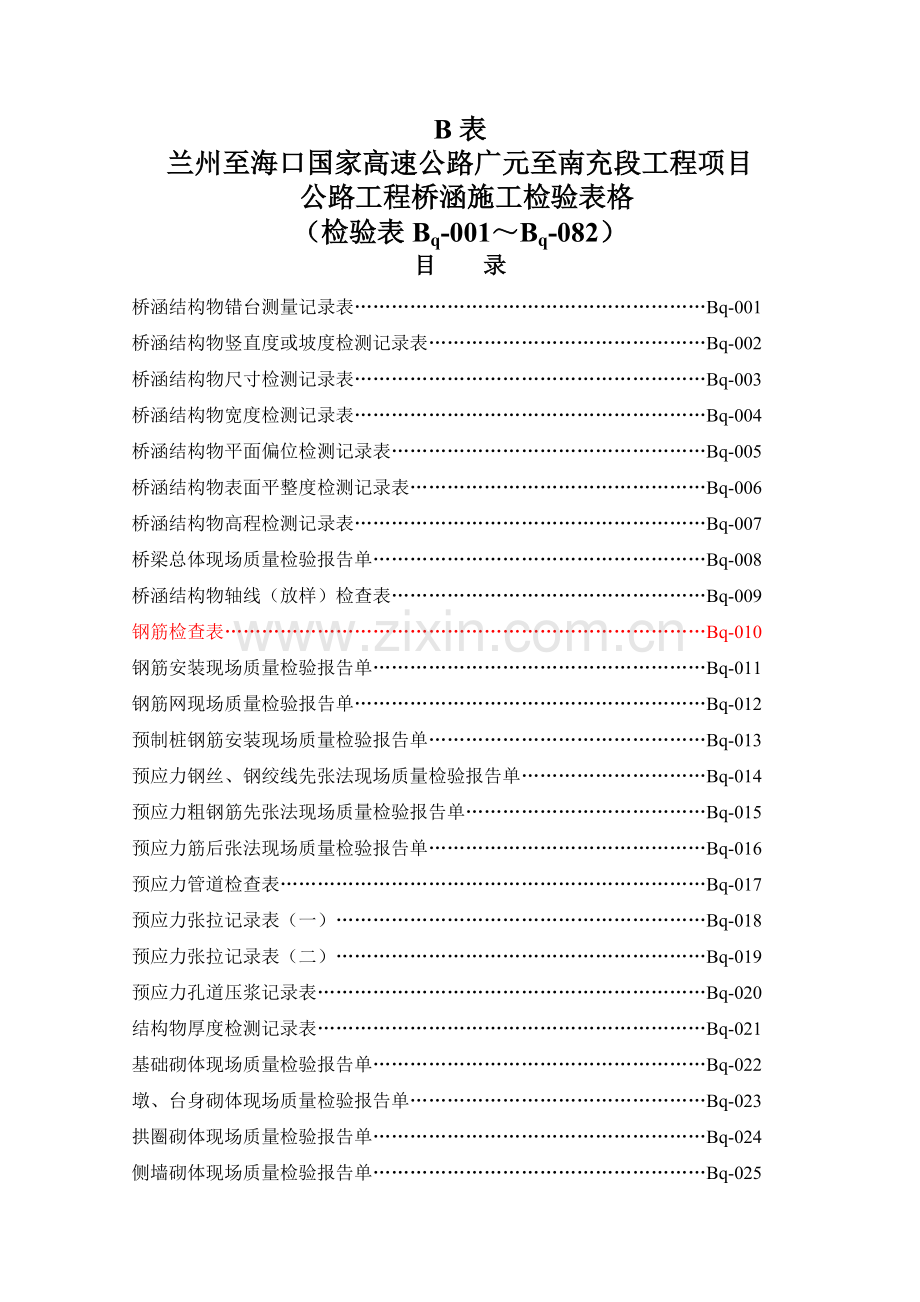

B表
兰州至海口国家高速公路广元至南充段工程项目
公路工程桥涵施工检验表格
（检验表Bq-001～Bq-082）
目 录
桥涵结构物错台测量记录表…………………………………………………Bq-001
桥涵结构物竖直度或坡度检测记录表………………………………………Bq-002
桥涵结构物尺寸检测记录表…………………………………………………Bq-003
桥涵结构物宽度检测记录表…………………………………………………Bq-004
桥涵结构物平面偏位检测记录表……………………………………………Bq-005
桥涵结构物表面平整度检测记录表…………………………………………Bq-006
桥涵结构物高程检测记录表…………………………………………………Bq-007
桥梁总体现场质量检验报告单………………………………………………Bq-008
桥涵结构物轴线（放样）检查表……………………………………………Bq-009
钢筋检查表……………………………………………………………………Bq-010
钢筋安装现场质量检验报告单………………………………………………Bq-011
钢筋网现场质量检验报告单…………………………………………………Bq-012
预制桩钢筋安装现场质量检验报告单………………………………………Bq-013
预应力钢丝、钢绞线先张法现场质量检验报告单…………………………Bq-014
预应力粗钢筋先张法现场质量检验报告单…………………………………Bq-015
预应力筋后张法现场质量检验报告单………………………………………Bq-016
预应力管道检查表……………………………………………………………Bq-017
预应力张拉记录表（一）……………………………………………………Bq-018
预应力张拉记录表（二）……………………………………………………Bq-019
预应力孔道压浆记录表………………………………………………………Bq-020
结构物厚度检测记录表………………………………………………………Bq-021
基础砌体现场质量检验报告单………………………………………………Bq-022
墩、台身砌体现场质量检验报告单…………………………………………Bq-023
拱圈砌体现场质量检验报告单………………………………………………Bq-024
侧墙砌体现场质量检验报告单………………………………………………Bq-025

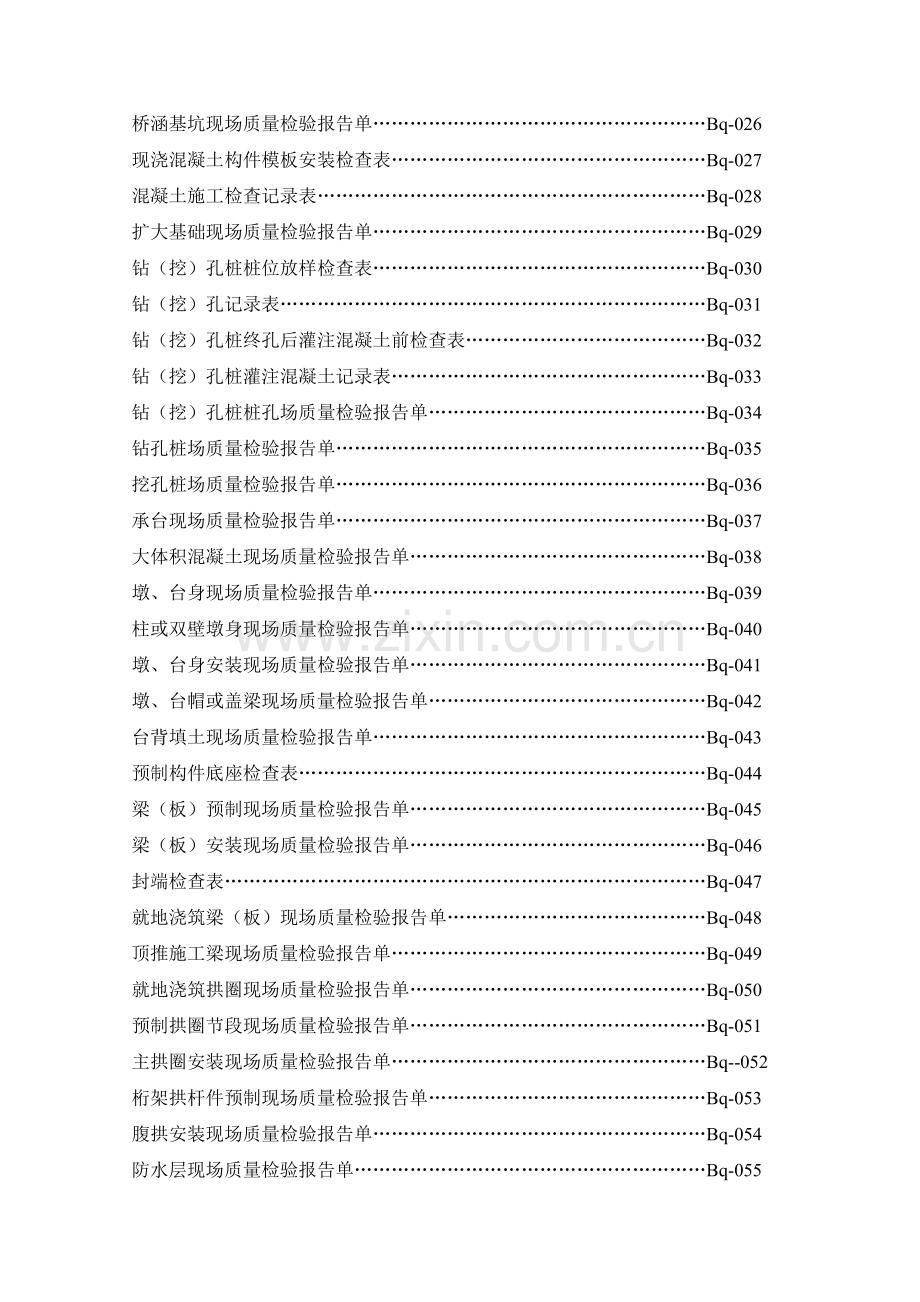

桥涵基坑现场质量检验报告单………………………………………………Bq-026
现浇混凝土构件模板安装检查表……………………………………………Bq-027
混凝土施工检查记录表………………………………………………………Bq-028
扩大基础现场质量检验报告单………………………………………………Bq-029
钻（挖）孔桩桩位放样检查表………………………………………………Bq-030
钻（挖）孔记录表……………………………………………………………Bq-031
钻（挖）孔桩终孔后灌注混凝土前检查表…………………………………Bq-032
钻（挖）孔桩灌注混凝土记录表……………………………………………Bq-033
钻（挖）孔桩桩孔场质量检验报告单………………………………………Bq-034
钻孔桩场质量检验报告单……………………………………………………Bq-035
挖孔桩场质量检验报告单……………………………………………………Bq-036
承台现场质量检验报告单……………………………………………………Bq-037
大体积混凝土现场质量检验报告单…………………………………………Bq-038
墩、台身现场质量检验报告单………………………………………………Bq-039
柱或双壁墩身现场质量检验报告单…………………………………………Bq-040
墩、台身安装现场质量检验报告单…………………………………………Bq-041
墩、台帽或盖梁现场质量检验报告单………………………………………Bq-042
台背填土现场质量检验报告单………………………………………………Bq-043
预制构件底座检查表…………………………………………………………Bq-044
梁（板）预制现场质量检验报告单…………………………………………Bq-045
梁（板）安装现场质量检验报告单…………………………………………Bq-046
封端检查表……………………………………………………………………Bq-047
就地浇筑梁（板）现场质量检验报告单……………………………………Bq-048
顶推施工梁现场质量检验报告单……………………………………………Bq-049
就地浇筑拱圈现场质量检验报告单…………………………………………Bq-050
预制拱圈节段现场质量检验报告单…………………………………………Bq-051
主拱圈安装现场质量检验报告单……………………………………………Bq--052
桁架拱杆件预制现场质量检验报告单………………………………………Bq-053
腹拱安装现场质量检验报告单………………………………………………Bq-054
防水层现场质量检验报告单…………………………………………………Bq-055
桥面铺装现场质量检验报告单………………………………………………Bq-056
复合桥面水泥混凝土铺装现场质量检验报告单……………………………Bq-057
支座垫石现场质量检验报告单………………………………………………Bq-058
挡块现场质量检验报告单……………………………………………………Bq-059
支座安装现场质量检验报告单………………………………………………Bq-060
伸缩缝安装现场质量检验报告单……………………………………………Bq-061
混凝土小型构件现场质量检验报告单………………………………………Bq-062
人行道铺设现场质量检验报告单……………………………………………Bq-063
栏杆安装现场质量检验报告单………………………………………………Bq-064
混凝土防撞护栏浇筑现场质量检验报告单…………………………………Bq-065
桥头搭板现场质量检验报告单………………………………………………Bq-066
涵洞总体现场质量检验报告单………………………………………………Bq-067
涵台现场质量检验报告单……………………………………………………Bq-068
管座及涵管安装现场质量检验报告单………………………………………Bq-069
盖板制作装现场质量检验报告单……………………………………………Bq-070
盖板安装现场质量检验报告单………………………………………………Bq-071
箱涵浇筑现场质量检验报告单………………………………………………Bq-072
拱涵浇（砌）筑现场质量检验报告单………………………………………Bq-073
倒虹吸竖井砌筑现场质量检验报告单………………………………………Bq-074
倒虹吸灌水试验检测报告……………………………………………………Bq-075
一字墙和八字墙现场质量检验报告单………………………………………Bq-076
顶入法施工的桥、涵现场质量检验报告单…………………………………Bq-077
悬臂浇注梁现场质量检验报告单……………………………………………Bq-078
劲性骨架加工现场质量检验报告单…………………………………………Bq-079
劲性骨架安装现场质量检验报告单…………………………………………Bq-080
劲性骨架拱混凝土浇注现场质量检验报告单………………………………Bq-081
桥面泄水管检查记录表………………………………………………………Bq-082
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构物错台测量记录表
施工单位： 合同号：
监理单位： 编 号：
检表Bq－001
工程名称
检验时间
规定值或允许偏差（mm）
检验细目
工程部位
实 测 值
检查意见：
承包人质检工程师：
年 月 日
检查意见：
现场监理工程师：
年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构物竖直度或坡度检测记录表
施工单位： 四川路航建设工程有限责任公司 合同号：
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－002
工 程 名 称
检 验 时 间
规定值或允许偏差范围（mm）
检 测 细 目
工程部位
路幅
实测值
设计值
偏差
工程部位
路幅
实测值
设计值
偏差
检查意见：
承包人质检工程师：
年 月 日
检查意见：
现场监理工程师：
年 月 日
备注：
路幅：填左或右
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构尺寸检测记录表
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－003
工 程 名 称
检 验 时 间
规定值或允许偏差范围（mm）
检 测 细 目
工程部位
路幅
实测值
设计值
偏差
工程部位
路幅
实测值
设计值
偏差
检查意见：
承包人质检工程师：
年 月 日
检查意见：
现场监理工程师：
年 月 日
备注：
路幅：填左或右
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构宽度检测记录表
施工单位： 合同号：
监理单位： 编 号：
检表Bq－004
工 程 名 称
检 验 时 间
宽度规定值或允许偏差范围（mm）
检 测 细 目
工程部位
路幅
实测值
设计值
偏差
工程部位
路幅
实测值
设计值
偏差
检查意见：
承包人质检工程师：
年 月 日
检查意见：
现场监理工程师：
年 月 日
备注：
路幅：填左或右
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构物平面偏位测量记录表
施工单位： 合同号：
监理单位： 仪器型号： 编 号：
检表Bq－005
工程名称
检 验 时 间
规定值或允许偏差范围（%）
检 测 细 目
桩号
设计值（m）
实测值（m）
偏差值（mm）
△S(mm)
X
Y
X
Y
△X
△Y
√△X2+△Y2
测站点编号：
测站点坐标：
X=
Y=
后视点编号：
后视点坐标：
X=
Y=
承包人检查意见：
测量：
计算：
复核：
年 月 日
检查意见：
测量监理工程师：
年 月 日
备注：
说明：1、全站仪实测偏差(√△X2+△Y2 ),比经纬仪测量的中线偏位要求更高.
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构物表面平整度检测记录表
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－006
工 程 名 称
检 验 时 间
规定值或允许偏差范围（%）
检 测 细 目
工程部位
1
2
3
4
5
6
7
8
9
10
检查意见：
承包人质检工程师：
年 月 日
检查意见：
现场监理工程师：
年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
桥涵结构物高程测量记录表
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－007
工 程 名 称
检 验 时 间
规定值或允许偏差范围（mm）
检 测 项 目
桩号
后视
间视
前视
高程
设计值
偏差
视线高
水准点高程及编号
检查意见：
测量：：
计算：
复核
年 月 日
检查意见：
测量监理工程师：
年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
桥梁总体现场质量检验报告单
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－ 008
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
桥面中线偏位(mm)
20
全站仪或经纬仪：检查3-8处
2
桥宽(mm)
车行道
±10
尺量：每孔3-5处
人行道
±10
3
桥长(mm)
+300,-100
全站仪或经纬仪、钢尺：检查中心线
4
引道中心线与桥梁中心线的衔接(mm)
20
尺量：分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置
5
桥头高程衔接(mm)
±3
水准仪：在桥头搭板范围内顺延桥面纵坡，每米1点测量标高
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
桥涵及构造物轴线（放样）检查表
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－ 009
工程名称
施工日期
桩号及部位
检查日期
检测内容
允许偏差
实测值
轴线偏位
(mm)
纵轴
横轴
平面尺寸
（mm）
长度
宽度
中心桩地面高程(m)
设计交角(°)
实测交角
图示:
测量人：
记录人：
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
钢筋检查表
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－ 010
工程名称
施工日期
桩号及部位
检验日期
检查项目
规定值或允许偏差
检查点数
合格点数
合格率%
平均偏差
受力钢筋加工后沿构件方向全长
钢筋层距
受力钢筋间距
箍筋、螺旋筋间距
保护层厚度
焊接预埋件位置
符合设计
不符合设计
箍筋、螺旋筋间距
符合设计
不符合设计
受力钢筋接头
形式
规定长度
实测最小长度
去锈情况
质量
受拉区最大比例（%）
钢筋网在模板内固定情况
备 注
填表说明：钢筋检查如不合格，必须更换调整，更换或调整后另行检查填表
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
钢筋安装现场质量检验报告单
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
受力钢筋间距(mm)
两排以上排距
±5
尺量：每构件检查2个断面
同排
梁板、拱肋
±10
基础、墩台、柱、锚碇
±20
灌注桩
±20
2
箍筋、横向水平钢筋、螺旋筋间距(mm)
±10
尺量：每构件检查5-10个间距
3
钢筋骨架尺寸(mm)
长
±10
尺量：按骨架总数30%抽查
宽、高或直径
±5
4
弯起钢筋位置(mm)
±20
尺量：每骨架抽查30%
5
保护层厚度(mm)
柱、梁、拱肋
±5
尺量：每构件沿模板周边检查8处
基础、墩台、锚碇
±10
板
±3
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
检表Bq－ 011
兰州至海口国家高速公路广元至南充段工程项目
钢筋网现场质量检验报告单
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq-012
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
网的长、宽(mm)
±10
尺量：全部
2
网眼尺寸(mm)
±10
尺量：抽查3个网眼
3
对角线差(mm)
15
尺量：抽查3个网眼对角线
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
预制桩钢筋安装现场质量检验报告单
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－013
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
纵向钢筋间距(mm)
±5
尺量：抽查3个断面
2
箍筋、螺旋筋间距(mm)
±10
尺量：抽查5个间距
3
纵向钢筋保护层厚度(mm)
±5
尺量：抽查3个断面，每个断面4处
4
桩顶钢筋网片位置(mm)
±5
尺量：每桩
5
桩尖纵向钢筋位置(mm)
±5
尺量：每桩
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
兰州至海口国家高速公路广元至南充段工程项目
钢丝、钢绞线先张法现场质量检验报告单
施工单位： 合同号：
监理单位： 编 号：
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
镦头钢丝同束长度相对差(mm)
L＞20m
L/5000及5
尺量：每批抽查2束
20≤L≤6m
L/3000
L＜6m
2
2
张拉应力值
符合设计要求（ ）
查油压表读数，每束
3
张拉伸长率
符合设计规定，设计未规定时±6%
尺量：每束
4
同一构件内断丝根数不超过钢丝总数的百分数
1%
目测：每根（束）检查
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师： 年 月 日
检查意见：
专业
监理工程师： 年 月 日
备注：
检表Bq-014
兰州至海口国家高速公路广元至南充段工程项目
粗钢筋先张法现场质量检验报告单
施工单位： 四川路航建设工程有限责任公司 合同号： GN14
监理单位： 北京泰克华诚技术信息咨询有限公司 编 号：
检表Bq－015
工程名称
施工日期
桩号及部位
检验日期
项次
检查项目
规定值或允许偏差
检验方法及频率
实测值或实测偏差 值
1
2
3
4
5
6
7
8
9
10
1
冷拉钢筋接头在同一平面内的轴线偏位(mm)
2及1/10直径
拉线用尺量：抽查30%
2
中心偏位(mm)
4 %短边及5
尺量：全部
3
张拉应力值
符合设计要求（ ）
查油压表读数：全部
4
张拉伸长率(%)
符合设计规定，设计未规定时±6%
尺量：全部
检查意见：
承包人
质检工程师： 年 月 日
检查意见：
现场
监理工程师：
