生物滤池.ppt

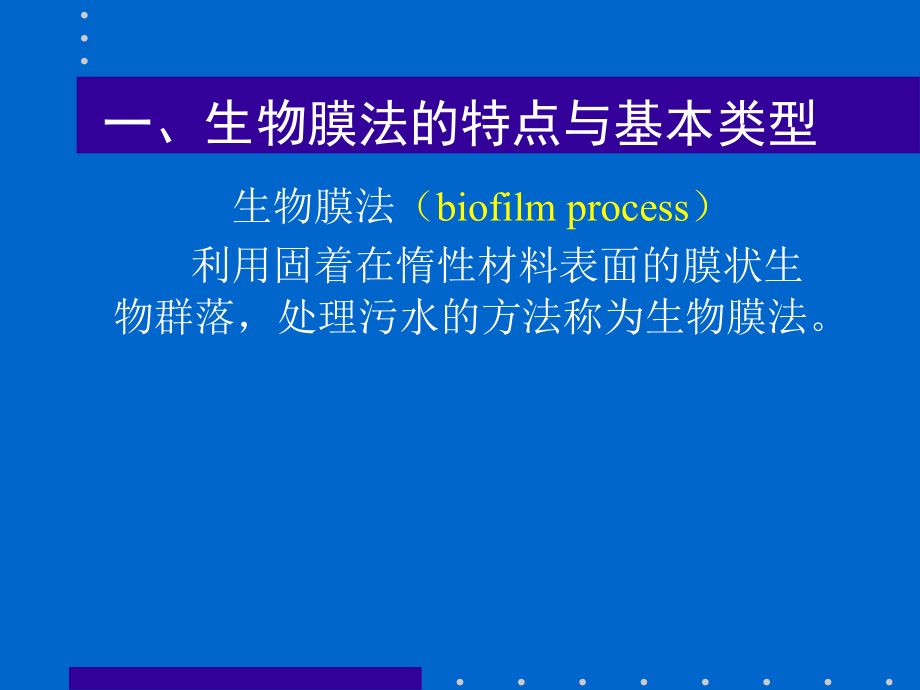

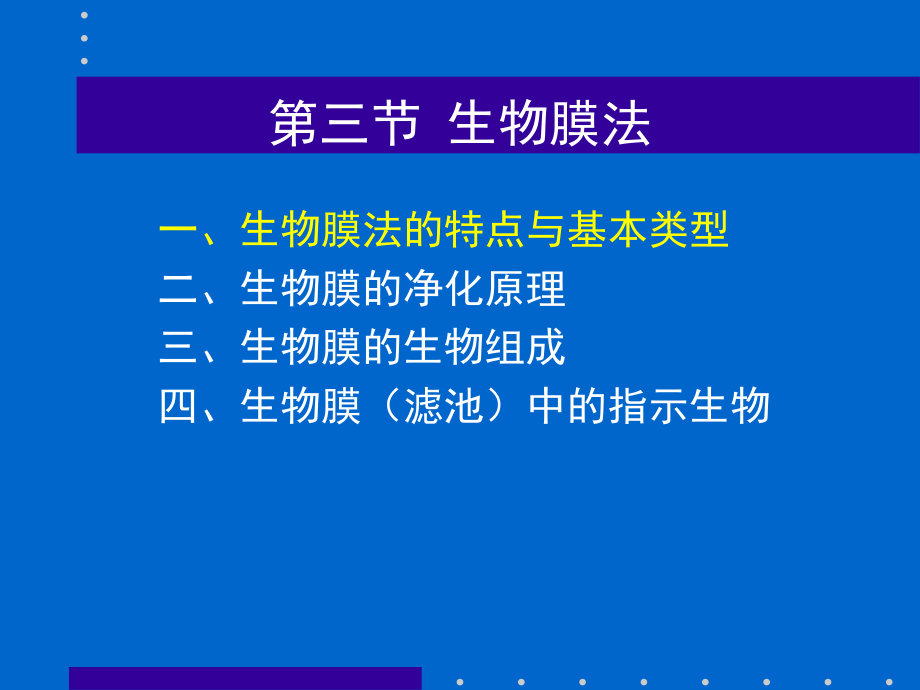

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 生物膜法,一、生物膜法的特点与基本类型,二、生物膜的净化原理,三、生物膜的生物组成,四、生物膜（滤池）中的指示生物,一、生物膜法的特点与基本类型,生物膜法,（,biofilm process）,利用固着在惰性材料表面的膜状生物群落，处理污水的方法称为生物膜法。,基本类型,生物滤池,普通生物滤池,（,conventional biological filter）,高负荷生物滤池,（,high rate biological filter）,塔式生物滤池,（,biological tower）,生物转盘,（,biological disc）,生物接触氧化,（,biological contact oxidation）,生物流化床,（,biological fluid bed）,生物滤池,生物转盘,第三节 生物膜法,一、生物膜法的特点与基本类型,二、生物膜的净化原理,三、生物膜的生物组成,四、生物膜（滤池）中的指示生物,厌氧层,好氧层,生物膜,污水,附着水,水流方向,生物膜载体,无机类,：砂子、碳酸盐类、各种玻璃材料,有机类,：各类树脂、塑料、纤维、明胶、,PVC,等,载体要求,：强度、亲疏水性、稳定性、带电性、毒性、便利性,第三节 生物膜法,一、生物膜法的特点与基本类型,二、生物膜的净化原理,三、生物膜的生物组成,四、生物膜（滤池）中的指示生物,三、生物膜的生物组成,由细菌、真菌、藻类、原生动物和其它动物构成食物链。同活性污泥相比，,生物膜的食物链长而复杂,因此产生的污泥少而抗冲击负荷强。,生物膜的微生物组成随季节、滤池的高度和废水的组成而改变。表层的微生物种类多、数量大，底层的微生物种类少、数量小。,生物膜的生物组成,1.细菌,细菌形成生物膜的基本营养级，在数目上和生物量上占优势，有好氧菌、厌氧菌和兼性厌氧菌。种类和活性污泥的细菌种类相似。,丝状细菌也经常出现，但很少占优势，不会引起污泥膨胀的问题。,生物膜的生物组成,2.真菌,真菌在生物膜中比在活性污泥中多，而且首先定殖在基质上。,在某些情况下，真菌会多于异养细菌。如低温时，一些适于低温真菌繁衍起来；在,pH5.0,时真菌增加，白地霉会成为优势种。,生物膜的生物组成,3.藻类,生物滤池、生物转盘等受到阳光照射的部分会有藻类生长，由于藻类只存在于表面，对污水净化作用不大。,生物膜的生物组成,4.原生动物,生物膜中有大量原生动物存在，种类比活性污泥还多。纤毛虫类在生物滤池中占很大比例，纤毛虫在生物滤池中的种类远不如在活性污泥中多。,不同的构筑物类型、不同的废水和不同的季节，原生动物的优势种会有不同。一般来说植鞭毛虫常存在于上层。纤毛虫在各部位均能找到，表层是游泳型纤毛虫，较下层是有柄纤毛虫。,生物膜的生物组成,、后生动物,生物膜出现的后生动物有轮虫类,、,线虫类,、,环节动物,、,昆虫类,、,甲壳类等,。,后生动物在生物膜中的运动和觅食，导致生物膜的移动，促进了物质交换和氧的供应。,biofilter-fly,生物滤池,基本工艺流程,进水 沉沙池 初沉池 生物滤池,二沉池 出水,适用范围和特点,水量小（,1000m,3,/d,）,效果好（,BOD,去除率大于,95%,）,运行稳定，易管理，节能,占地大，易堵塞,产生滤池蝇，散发臭味,高负荷生物滤池,特征：,1,负荷高（水利负荷是普通的,100,倍）,2,进水,BOD,不可过高（小于,200mg/L,）,3,出水要进行回流,构造特点：,1,表面呈圆形,2,使用旋转式洒水装置,曝气生物滤池,特征：,1,氧转移效率高，动力消耗少,2,不设沉淀池，占地少,3,表面积大,4,出水效果好,5,不设污泥回流系统,6,不产生污泥膨胀，易管理,7,SS,不能高，水利损失大，反冲水量大，产泥量大,生物转盘,组成与构造,盘片：圆形或正多边形塑料板，,D,：,2.03.6m,接触反应槽：钢板焊制或毛石混凝土砌体,转轴：实心钢轴或无缝钢管，,L,：,0.57m,驱动装置：（动力设备，减速装置，传动链条等）转速：,0.83r/min,特征,适用范围广，,处理效果好，出水清澈，,BOD,去除率达,90%,以上,耐冲击负荷,不需曝气，易维护管理,易受低温影响,盘片材料贵,生物接触氧化,浸没式生物滤池,接触曝气法,工艺流程,初沉池 接触氧化池 二沉池 排放,分流式,(,按曝气位置分,),直流式,应用,:,城市污水,印染废水,石化废水：含酚废水,啤酒废水,工艺特征：,无污泥膨胀,有机负荷高，处理量高，占地少,运行特征：,耐冲击负荷，产泥少,功能特征：,去除,BOD,，脱氮,缺点：,效率不高，造价高，滤池易堵塞,生物流化床,布水装置,脱膜装置,特征：载体悬浮于流体中,载体流化的动力：,液流、气流、机械搅动,
