2003桥梁浅基础加固方案.doc

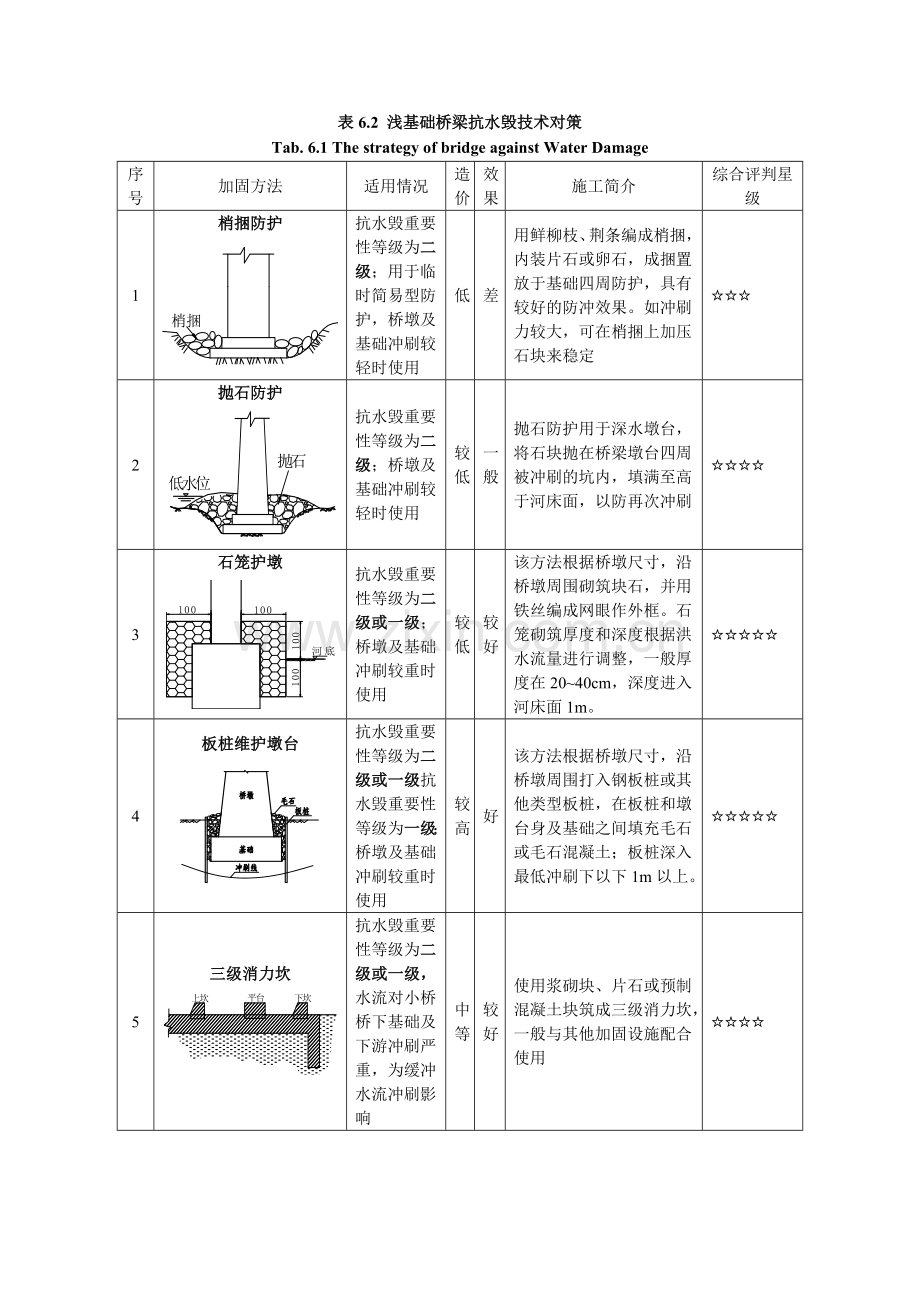

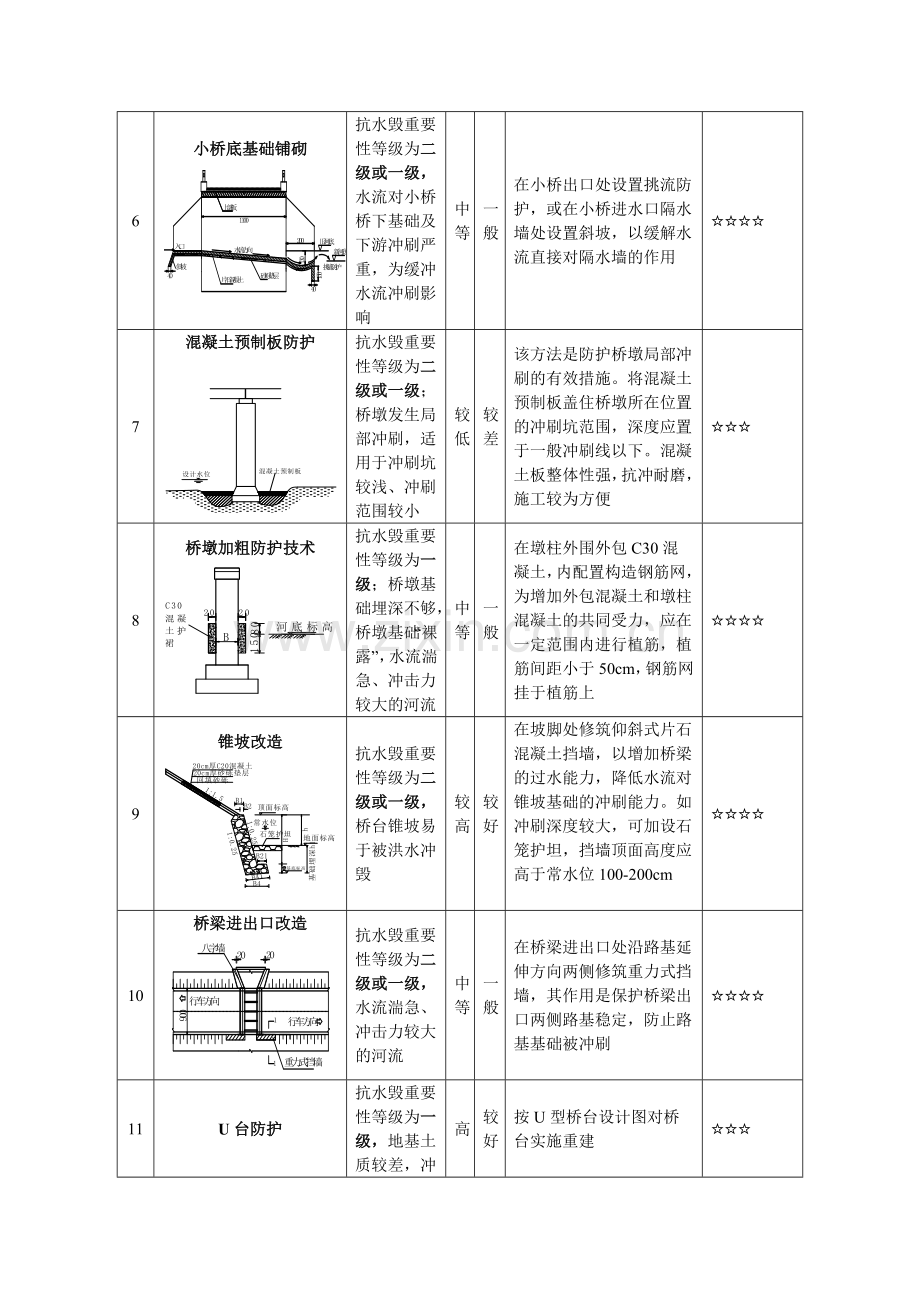

表6.2 浅基础桥梁抗水毁技术对策Tab. 6.1 The strategy of bridge against Water Damage序号加固方法适用情况造价效果施工简介综合评判星级1梢捆防护抗水毁重要性等级为二级；用于临时简易型防护，桥墩及基础冲刷较轻时使用低差用鲜柳枝、荆条编成梢捆，内装片石或卵石，成捆置放于基础四周防护，具有较好的防冲效果。如冲刷力较大，可在梢捆上加压石块来稳定2抛石防护抗水毁重要性等级为二级；桥墩及基础冲刷较轻时使用较低一般抛石防护用于深水墩台，将石块抛在桥梁墩台四周被冲刷的坑内，填满至高于河床面，以防再次冲刷3石笼护墩抗水毁重要性等级为二级或一级；桥墩及基础冲刷较重时使用较低较好该方法根据桥墩尺寸，沿桥墩周围砌筑块石，并用铁丝编成网眼作外框。石笼砌筑厚度和深度根据洪水流量进行调整，一般厚度在2040cm，深度进入河床面1m。4板桩维护墩台抗水毁重要性等级为二级或一级抗水毁重要性等级为一级；桥墩及基础冲刷较重时使用较高好该方法根据桥墩尺寸，沿桥墩周围打入钢板桩或其他类型板桩，在板桩和墩台身及基础之间填充毛石或毛石混凝土；板桩深入最低冲刷下以下1m以上。5三级消力坎抗水毁重要性等级为二级或一级，水流对小桥桥下基础及下游冲刷严重，为缓冲水流冲刷影响中等较好使用浆砌块、片石或预制混凝土块筑成三级消力坎，一般与其他加固设施配合使用6小桥底基础铺砌抗水毁重要性等级为二级或一级，水流对小桥桥下基础及下游冲刷严重，为缓冲水流冲刷影响中等一般在小桥出口处设置挑流防护，或在小桥进水口隔水墙处设置斜坡，以缓解水流直接对隔水墙的作用7混凝土预制板防护抗水毁重要性等级为二级或一级；桥墩发生局部冲刷，适用于冲刷坑较浅、冲刷范围较小较低较差该方法是防护桥墩局部冲刷的有效措施。将混凝土预制板盖住桥墩所在位置的冲刷坑范围，深度应置于一般冲刷线以下。混凝土板整体性强，抗冲耐磨，施工较为方便8桥墩加粗防护技术抗水毁重要性等级为一级；桥墩基础埋深不够，桥墩基础“裸露”，水流湍急、冲击力较大的河流中等一般在墩柱外围外包C30混凝土，内配置构造钢筋网，为增加外包混凝土和墩柱混凝土的共同受力，应在一定范围内进行植筋，植筋间距小于50cm，钢筋网挂于植筋上9锥坡改造抗水毁重要性等级为二级或一级，桥台锥坡易于被洪水冲毁较高较好在坡脚处修筑仰斜式片石混凝土挡墙，以增加桥梁的过水能力，降低水流对锥坡基础的冲刷能力。如冲刷深度较大，可加设石笼护坦，挡墙顶面高度应高于常水位100-200cm10桥梁进出口改造抗水毁重要性等级为二级或一级，水流湍急、冲击力较大的河流中等一般在桥梁进出口处沿路基延伸方向两侧修筑重力式挡墙，其作用是保护桥梁出口两侧路基稳定，防止路基基础被冲刷11U台防护抗水毁重要性等级为一级，地基土质较差，冲刷严重的地区高较好按U型桥台设计图对桥台实施重建12混凝土挡墙+石笼护脚抗水毁重要性等级为一级，桥头路基边坡坡脚长期受水流冲刷，路基被掏空，桥台失去整体稳定性而坍塌较高较好在桥头路基处设混凝土挡墙加石笼护脚防护，其中石笼可以充分地防护水流对边坡坡脚的冲刷，起到稳定坡脚和加固河床的作用；混凝土挡墙可以稳定边坡，防止边坡的填料被冲失，同时防止水流大量浸入路基，保证路基的整体稳定性13混凝土挡墙+石笼丁坝抗水毁重要性等级为一级，桥台锥坡被冲散，桥台处路基填料受到冲刷而流失；较高较好将一定尺寸的块石装填在按设计尺寸编制的石笼内，形成石笼排体，坝根与挡墙相连，并与挡墙成一定角度14设立墩台防撞导流构筑物、河床底部浆砌片石抗水毁重要性等级为一级，冲刷严重区域高好在桥基冲刷范围内设浆砌片石铺砌，厚度及范围根据地质情况而定，在冲刷严重地区设置垂裙；在迎水面修建船尖形的防撞导流的保护，桥梁墩台基础埋置深度基准点确定15明挖扩大基础加固法抗水毁重要性等级为一级，用于陆上、已完成围堰的水中放坡开挖的明挖扩大基础整治，季节性流水或常年流水中桥基的加固，或已采取桩基托换等加固桥基的补强高优对原有基础进行扩大，新建扩大部分与原有基础植筋连接成一个整体，上部结构受力能够有效传至扩大基础部分16桩基托换加固抗水毁重要性等级为一级，墩台基础埋置深度安全值小于墩台附近最大冲刷线、墩台身振幅超限、基底持力层软化高优浅基桥施工以回旋钻孔设备施工、旋挖钻机施工及人工挖孔施工为标准施工方案17玻璃钢袖阀管注浆加固抗水毁重要性等级为一级，墩台基础埋置深度安全值与墩台附近最大冲刷线深度相近，桥位处基底为砂土、砂夹卵石、风化岩层等疏松地质高优袖阀管施作完成后，下入双向止浆塞并开始注浆，浆液通过注浆管冲开阀套进入需注浆加固的土体中。采用先外围、后内部的注浆顺序，外围孔注浆控制以限制注浆量为主，内部孔注浆至不进浆为止18高压旋喷加筋加固抗水毁重要性等级为一级，适用于桥位处基底为非岩层的各种地质较高优连接搅拌系统、高压注浆泵、钻机放线确定旋喷桩桩位钻机就位钻至设计标高旋喷注浆桩顶回灌拔出钻杆、钻头冲洗高压泵、管路封孔19树根桩加固法抗水毁重要性等级为一级，适用于桥位处基底为非岩层的各种地质较高优般采用螺旋钻机成孔，首先对场地进行平整、清理、测量桩孔定位、安放钻孔器具、清孔下放钢筋笼和注浆管、注浆20顶推法调整拱脚水平位移抗水毁重要性等级为一级，适用于建于软弱地基上的拱桥拱座水平位移纠偏高好整个顶推工艺主要操作程序为： 准备工作；安装工作；顶推施工；监测工作；空缝填塞21流线型拦水坝抗水毁重要性等级为一级或二级，桥基冲刷严重，桥位处基底为砂土、砂夹卵石、等地质较高优修建拦水坝的作用是使泥沙淤积，直至覆盖住被掏空裸露的基底，从而起到防护作用。拦水坝距离桥墩距离为10m，基础埋深视冲刷实际深度而定22丁坝导流抗水毁重要性等级为一级，适用于桥梁与水流交角较大，易发生冲刷河岸及桥台的桥梁一般好一般与其他防护、加固设施配合使用效果更佳，丁坝的材料以石笼或毛石混凝土为主23日常养护适用于所有浅基础桥梁较低好加强日常巡查养护，对墩台、基础、锥坡的局部破损及时进行加固处理，同时加强河道管理，禁止在桥梁上下游一定距离内作为开采沙石的料场24重新建设桥梁整体坍塌，不具备加固修复的价值高好根据发生水毁的情况，安装较高的抗水毁标准进行重新设计、施工
