湖南某高速公路合同段路基石方工程开挖爆破施工技术方案.docx

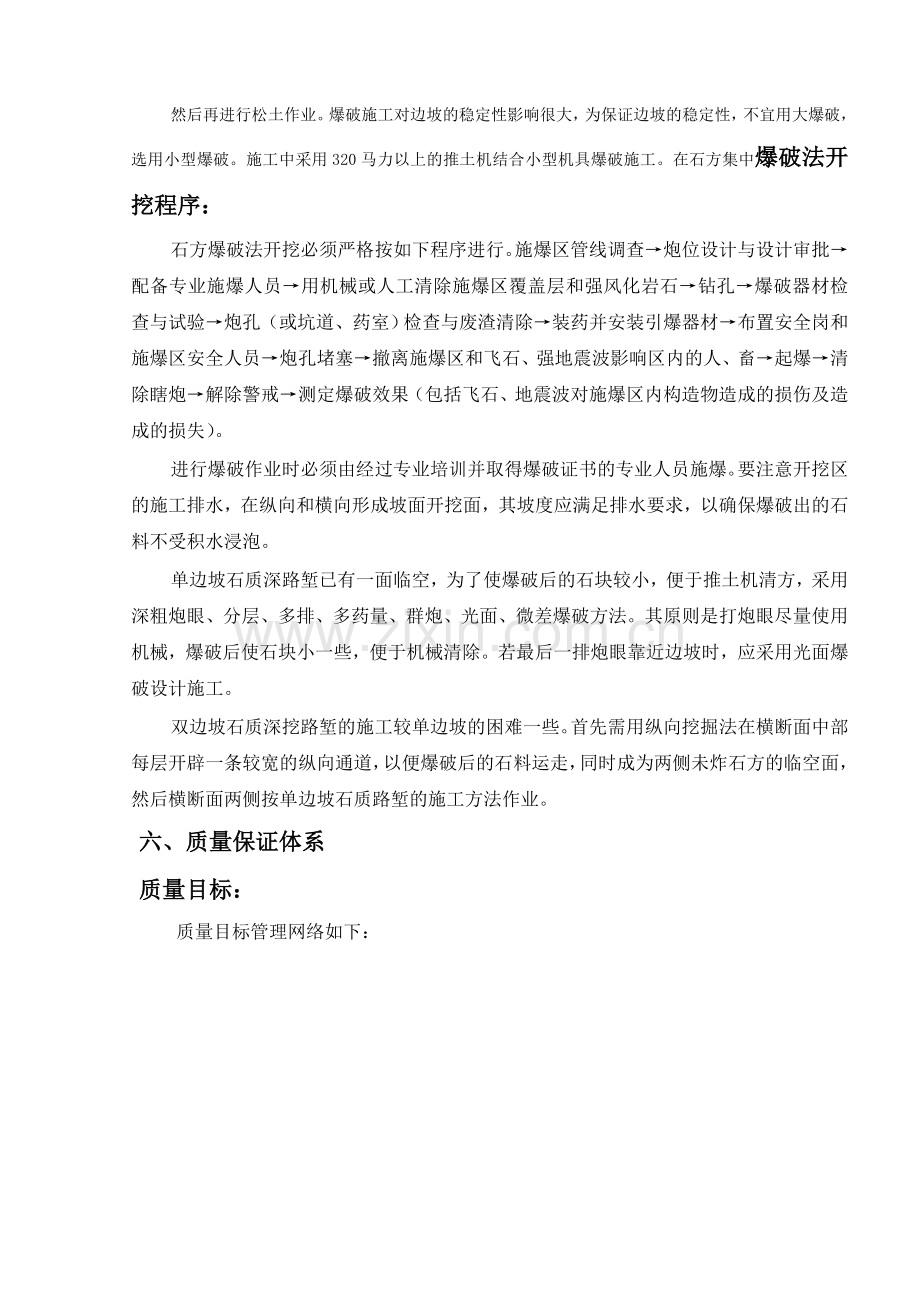

路基石方工程开挖爆破施工技术方案一、工程概况本合同段起讫桩号为K3+580-K8+040，全长为4.46km。二、计划开工日期：2009年11月1日三、计划完工日期：2010年6月30日四、施工准备在路基土石方施工前做好充分的准备工作，首先要校核图纸，恢复定线，加密水准点，用经纬仪，根据直线、曲线及转角，放出中、边桩，再用水准仪复测高程、皮尺量距的方法测量横断面数据，并绘制准确的横断面图。再根据计算的交点数据，现场放出路基边缘、坡脚、边沟、护坡道、弃土场的具体位置，标明其轮廓，请监理工程师检查批准后再开工。工程师。3、规范作业程序、机械作业路线，做好调配。五、施工方法及注意事项石质路堑开挖方式石方开挖有两种方式：一是松土机械作业法；二是爆破作业法。对于风化较严重的软石采用松土机械作业法，选用带单齿松土器的大马力推土机把软石破碎钩松，表层翻松后，用推土机进行搬运集堆，然后再用挖掘机或装载机配合自卸汽车运输，形成松土集堆外运的机械循环作业。在选择松土器时，先对岩石性质进行分析判断并根据岩石的室内试验（抗压强度、抗拉强度）判断各种型号松土器的壁开性能。松土时松土方向顺着岩石的下坡方向，间隔1.01.5m。石方爆破作业应以小型及松动爆破为主，严禁过量爆破，并应在事前14天作出计划和措施报监理工程师批准，未经批准，不得采用大爆破施工。当确须进行大爆破施工时，应严格按公路路基施工技术规范（JTJ033-95）第6.3.14条规定编制技术设计文件，并于爆破前28天交监理工程师审批，大爆破施工后的石方应凿成平整度不大于150mm的表面。对于比较坚硬，用松土机械作业法施工有困难的软石，可采用浅孔松动爆破，然后再进行松土作业。爆破施工对边坡的稳定性影响很大，为保证边坡的稳定性，不宜用大爆破，选用小型爆破。施工中采用320马力以上的推土机结合小型机具爆破施工。在石方集中爆破法开挖程序：石方爆破法开挖必须严格按如下程序进行。施爆区管线调查炮位设计与设计审批配备专业施爆人员用机械或人工清除施爆区覆盖层和强风化岩石钻孔爆破器材检查与试验炮孔（或坑道、药室）检查与废渣清除装药并安装引爆器材布置安全岗和施爆区安全人员炮孔堵塞撤离施爆区和飞石、强地震波影响区内的人、畜起爆清除瞎炮解除警戒测定爆破效果（包括飞石、地震波对施爆区内构造物造成的损伤及造成的损失）。进行爆破作业时必须由经过专业培训并取得爆破证书的专业人员施爆。要注意开挖区的施工排水，在纵向和横向形成坡面开挖面，其坡度应满足排水要求，以确保爆破出的石料不受积水浸泡。单边坡石质深路堑已有一面临空，为了使爆破后的石块较小，便于推土机清方，采用深粗炮眼、分层、多排、多药量、群炮、光面、微差爆破方法。其原则是打炮眼尽量使用机械，爆破后使石块小一些，便于机械清除。若最后一排炮眼靠近边坡时，应采用光面爆破设计施工。双边坡石质深挖路堑的施工较单边坡的困难一些。首先需用纵向挖掘法在横断面中部每层开辟一条较宽的纵向通道，以便爆破后的石料运走，同时成为两侧未炸石方的临空面，然后横断面两侧按单边坡石质路堑的施工方法作业。六、质量保证体系质量目标：质量目标管理网络如下：质量目标管理网络创优质工程组织体系职务岗位责任管理制度QC活动小组指标考核质量标准操作规程廉政：合同签约工期：提前竣工安全：安全标准化工地文明施工：创建文明工地区性质量保证体系1)质检体系项目设质检组和工程部，作业班组设质检员，实行分级质量管理制度。每道工序都必须经过作业班组质检员质检，班组间质检员互检，工程部质检工程师配备与其职责相匹配的质检仪器、设备、工具和书籍等为其提供充分的装备。(见下页框图)2)试验体系项目经理部设立工程部中心试验室，为试验室配备与其使用适应的仪器、设备。(详见投标人本标段的试验、测量检测设备表)保证满足工程试验需要。试验室必须严把施工材料进场关，任何结构用材料，进场前必须携带厂家出具的产品质量合格证及其主要技术指标文件，经试验室在现场按有关试验规程规定抽检合格，并取得监理工程师签证批准后，方准进场使用，同时严格执行试验规程，确保每项工程开工前有标准试验、施工中有试验检查、完工后有真实、准确、完整的试验数据，以充分反映结构实体内部质量状况。3)测量体系项目经理部设工程测量队，配备SET-2C全站仪、经纬仪、水准仪，以满足本工程所需。工程部测量组负责本标段控制测量和施工放样工作。测量工作由始至终必须严格测量规程进行操作和控制，做到施工前有控制性测量和施工放样、施工中有测量调校，完工后有成品测量检查，确保施工全过程的测量数据真实、准确、完整地反映结构物几何空间尺度。3.实行合同工程质量岗位责任制，明确每个员工自己范围的工程质量方面的责任、权力和利益、奖优罚劣，确保每个员工的工作质量，以此来保证工程质量。4.严格施工过程控制工作，确保工程质量组织有着人员认真学习、会审设计图纸，充分理解设计意图，严格按设计图纸、合同文件、施工技术规范、施工操作规程和监理工程师具体要求组织施工，做到各工程项目开工前有详细的施工方案、方法和技术交底，施工操作有施工工艺和施工操作规程做指导，施工过程中有完整的检查签证表格、施工日记及施工总结记录，用确保每一施工过程质量控制来保证项目工程质量。5.加强职工技术培训和技术考试工作，做到关键技术工种必须持证上岗，并选派经验丰富、年富力强、技术水平高的工人技师担任班组长。6、结合工程实际积极开展QC小组技术、质量攻关活动，推进技术进步，用新的施工技术、新的施工工艺、新的施工方法、新设备、新材料确保工程质量优良。本项目部工程质量保证体系框图质量保证体系组织保证施工技术咨询组材质测设检查组工程测量、放线复测组物质管理组工程质量检查组施工准备阶段挑选组织施工技术人员、技术进度计划交底、指定实施性施工组织设计工程原材料检测施工机械性能、质量控制施工现场及环境质量控制技术、质量要求交底施工工艺质量控制全部及分项工程质量控制施工阶段工程质量自检工序衔接质量控制竣工质量自检、编制竣工文件交工验收、业主签发交工证书竣工阶段质量不合格者返工质量有缺陷补修项目经理质量责任制技术负责人质量责任制质检工程师质量责任制工程队长质量责任制工班长质量责任制操作人员质量责任制质量缺陷设计文件复核制技术交底制质量责任制工程质量签证制事故报告处理制制度保证工作保证7、与监理工程师密切合作整个施工，全过程必须严格置于监理工程师监督、检查、签证认可下进行，坚决做到设计图纸、技术规范和监理工程师要求组织施工。8、实行质量一票否决制，坚持预防为主，把质量事故，陷患消灭在萌芽状态中，一旦发生质量事故，坚决做到“三不放过”的原则，事故处理方案和结果必须达到使监理工程师满意的程度。七、安全保证体系公路工程施工中，保障施工人员的人身安全、工程的安全，以及避免工程施工对周围环境的干扰，加强环境保护，是我们对用户服务的又一宗旨，在施工中，我们严格遵守国家的安全生产法规，自觉保护劳动者生命安全，力争展现出一个工程良好的企业形象，展示我们生产管理的综合现代化水平。具体做好以下几点：建立安全保证体系建立安全保证体系，体系框图见下页：工程项目的安全管理1)工程项目施工的安全管理。加强现场管理，搞好工程的保卫、防盗，搞好永久工程和临时工程安全，防止发生安全事故，在每一个工程项目中，制订安全生产的组织措施，并制订严密的安全生产规程，留有足够的安全生产费用，购置安全生产的设备和器件，保证施工生产现场的紧急事故处理的开支。2)加强安全生产教育和预防措施，为施工人员办理保险，并制订以下预防措施，以保证员工的安全健康。(1)对于施工现场及其周围的高压电线、变压器等醒目的安全标志，对开挖地段又处于交通要道处，派专人看守，或有明显的标志，防止过往行人或车辆不注意发生事故。(2)对材料和设备储存的库房或堆放点，施工人员生活区，特别注意防火安全，设备足够数量的消灭器具、消防水管和消防栓等，以备急需。(3)项目经理亲自抓安全生产和安全教育，定期如开安全生产会议，检查安全生产规章执行落实情况，建立安全生产奖罚制度促使人人重视安全，安全生产有奖，使安全生产教育落到实处，得到好的成绩。3)加强工程中的环境保护管理，促使安全生产，随时清除施工场地不必要的障碍物、设备、材料及各类存储物品安全堆放紧紧有条，即要保持施工现场环境的清洁整齐，又对安全生产有利。安全技术交底制工作保证防范重点组织保证安全作业设计组安全检查组各级负责人责任制基础工程进行安全教育、讲课岗位培训、持证上岗配齐防范设备、如灭火器、避雷针等工地设医疗小组杜绝不合格器材进入现场防止火灾事故防止电击伤人防止拌和场安全事故防止运输车辆交通事故防止预制场安全事故防止移梁施工安全事故项目经理安全责任制技术负责人安全责任制杜绝重伤、死亡事故和火灾事故安全目标安检人员责任制队长、工班长安全责任制操作人员安全责任制制度保证施工安全制安全责任制放炮专人就警戒制安全奖罚制定期、日常安全检查制安全保证体系安 全 保 证 体 系安全管理制度1)安全管理(1)建立、健全各级各部门的安全生产责任制，责任落实到人。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施。有劳务使用和机械租用安全生产协议书。(2)工人应掌握本工种操作技能，熟悉本工种安全技术操作规程。(3)施工组织设计应有针对性的安全技术措施，经技术负责人审查批准。(4)进行全面的针对性的安全技术交底，受交底者履行签字手续。(5)安全检查要建立定期安全检查制度。有时间、有要求，明确重点部位、危险岗位。安全检查有记录对查出的隐患应及时整改，做到定人、定时间、定措施。(6)班组三上岗、一讲评活动班组在班前须进行上岗交底、上岗检查、上岗记录的三上岗和每周一次的一讲评安全活动。对班组的安全活动，要有考核措施。(7)遵章守纪、佩戴标记。2)施工用电(1)支线架设配电箱的电缆线应有套管，电线进出不混乱，不容量电箱上进线加滴水弯。支线绝缘好，无老化、破损和漏电。支线应沿墙或电杆架空敷设，并用绝缘子固定。过道电线可采用硬质护套管理地并作标记。室外支线应用橡皮线架空，接头不受拉力并符合绝缘要求。(2)现场照明一般现场所采用220V电压。危险、潮湿场所和手持照明灯具应采用符合要求的安全电压。照明导线应有绝缘子固定。严禁使用花线或塑料胶质线。导线不得随地拖拉或绑在脚手架上。照明灯具的金属外壳必须接地或接零。单相回路内的照明开关箱必须装设漏电保护器。室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。(3)架空线架空线必须设在专用电杆上，严禁架设在树或脚手架上。架空线应装设横担和绝缘子，其规格、线间距离、档距等应符合架空线路要求，其电板线离地2.5m以上应加绝缘子。架空线离地4m以上，机动车道为6m以上。3)施工机械安全措施项目部机料部对工地所有机械统一定期进行安全检查，发现问题及时解决，消除不安全的因素。各种机械设备均要制定安全技术操作规程，并认真检查落实情况。机动车严禁无证驾驶。非机动机械需持操作证操作机械。定期检查机械设备的安全保护装置和安全指示装置，以确保以上两种装置的齐全、灵敏、可靠。机械操作人员必须听从施工人员的正确指挥，精心操作。但对施工人员违反操作规程和可能引起危险事故的指挥，操作人员有权拒绝执行，并及时向工地负责人反映。4)安全管理网络（见下页）安 全 管 理 网 络群众监督思想政治工作生产指挥技术安全青年安全生产思想政治工作思想政治工作安全生产管理安全管理部门安全检查体系人的意识与行为控制联保互保责任制兼职安全员责任制班组班前安全交底安全技术劳动保护现场作业现场防护现场监控八、建立环保体系公司环境管理环境管理手段环境监督施工项目部施工专业队作业班组环保教育环保措施奖罚制度市环卫部门监督公司定期检查项目部例行检查环保影响的控制措施1、噪声施工期间主要的噪声来源是施工机械、施工活动和运输车辆。噪声对临近居民和其它设施等有较大影响。采取的控制措施为：1)工场界噪声按建筑施工场界噪声限值（GB12523-90）的要求。2)采取措施，保证在各施工阶段尽量选用低噪声的机械设备和工法。3)在距居民较近的施工现场，对主要噪声源如空压机、铲车、钻机、卷扬机等采用有效的吸声、隔音材料施做封闭隔声或隔声屏，使其对居民的干扰降至规定标准。4)合理安排施工时间，对在夜间施工的，按规定报批准并领取“夜间施工许可证”或“昼夜施工许可证”后，再进行施工。5)噪声超标时一定采取措施，并按规定缴纳超标准排污费。对超标造成的危害，要向受此影响的组织和个人给予赔偿。6)确定施工场地合理布局、优化作业方案和运输方案，保证施工安排和场地布局考虑尽量减少施工对周围居民生活的影响，减小噪声的强度和敏感点受噪声干扰的时间。建立必要的噪声控制设施，如隔声屏障等。7)自备发电机时将作隔声处理，在有电力供应时不使用自备发电机。2、振动产生振动的主要来源是重型施工机械、打桩开挖等施工活动。采取的控制措施：1)本工程施工可能会对地层产生扰动，引起建筑变形或沉陷。对临近建筑物将事先详查、做好记录，对可能的危害采取加固等预防措施。2)其余控制措施与噪声基本相同。3、避免水冲刷或水污染、油污染、灰尘污染施工期间的水污染来源主要是施工泥浆水、车辆冲洗水、施工人员生活污水、雨季地表径流等。采取的控制措施：1)临时性的水冲刷和水污染放置和本合同规定的永久性防治工作相结合，以便在施工期和运营期内有效、经济、持续地控制水冲刷和水污染。2)在施工中尽量避开生活水源，如果施工区靠近生活水源，则设置用沟濠同生活水源隔开，在施工期间或拆除这些沟濠堤防时，特别注意避免污染生活水源。3)冲洗骨料的水或其它施工废水，在排入河流以前应经过过滤、沉淀或其它有效方法处理，以减少沉淀物对河流的污染。4)施工便道注意设置过水涵管，临时占地注意不堵塞原有河沟，以保证雨季施工时地面水的排除。5)对废弃的物将统一堆放、整平，做好排水设施，以避免冲刷和水土流失。6)来自生活区、办公区和施工区的污水经过净化处理，并经检验符合环保标准后才能排放。7)加强对施工机械的维修保养，遇到漏油、漏水的机械必须修好后方可继续参与施工，废油回收后集中存放，统一处理。8)施工现场设置专用油漆料库，库房地面做防渗漏处理，储存、使用、保管专人负责，防止油料跑、冒、滴、漏污染土壤、水体。9)加强对筑路材料运输车辆的管理，所载松散性材料不准高出货箱顶部。当运输易飞扬的材料时，应加以覆盖以防尘土飞扬，储存松散和易于飞扬材料地点应当位于避风处。10)及时清理施工现场，安排专人、专车加强对所需机耕道、便道的清扫养护。11)钻孔作业采用湿式凿岩，爆破后向岩壁和碴堆喷雾洒水。4、固体废弃物固体废弃物的主要来源是工程弃土、建筑废料和生活垃圾。会对附近居民的环境卫生造成影响。采取的控制措施：1)合理调配土石方，减少回填土石方的堆放时间和堆放量，堆土石场周围加护墙护板。2)制定废渣的处理、处置方案，按照法规要求选择有资质的运输单位，及时清运施工弃土和余泥渣土，建立登记制度，防止中途倾倒事件发生并做到运输途中不撒落。3)选择对外环境影响小的出土口、运输路线的运输时间。4)剩余料具、包装及时回收、清退。对可再利用的废弃物尽量回收利用。各类垃圾及时清扫、清运，不得随意倾倒，尽量做到每班清扫、每日清运。5)保证回填土的质量，不得将有毒有害物质和其它工地废料垃圾用于回填。6)施工现场内无废弃砂浆和混凝土，运输道路和操作面落地料及时清运，砂浆、混凝土倒运时应采取撒落措施。7)教育施工人员养成良好的卫生习惯，不随地乱丢垃圾、杂物，保持工作和生活环境的整洁。8)严禁垃圾乱倒、乱卸或用于回填。施工现场设垃圾站，各类生活垃圾按规定集中收集，由环卫部门及时清理、清运，一般要求每班清扫、每日清运。九、文明施工保证体系1)组织机构、管理网络健全组织，加强领导，成立以项目经理为首的文明施工管理机构，成立文明施工领导小组。（如下）：工程指挥部工程监理部公司生产委员会项目经理办公室施工队长资料员材料员施工员治安员卫生员2)思想保证体系开工前，对全体员工进行文明施工教育，提高员工的文明素质，向社会展示我们企业员工的精神面貌和企业形象是企业生存发展的需要。广泛开展文明施工活动，正确处理与施工生产的关系，建立良好的生产秩序，保证施工生产正常运转是搞好施工生产的需要。在思想上牢固树立文明施工的观念，使企业形成一个有机整体，企业的人、财、物得到充分利用。
