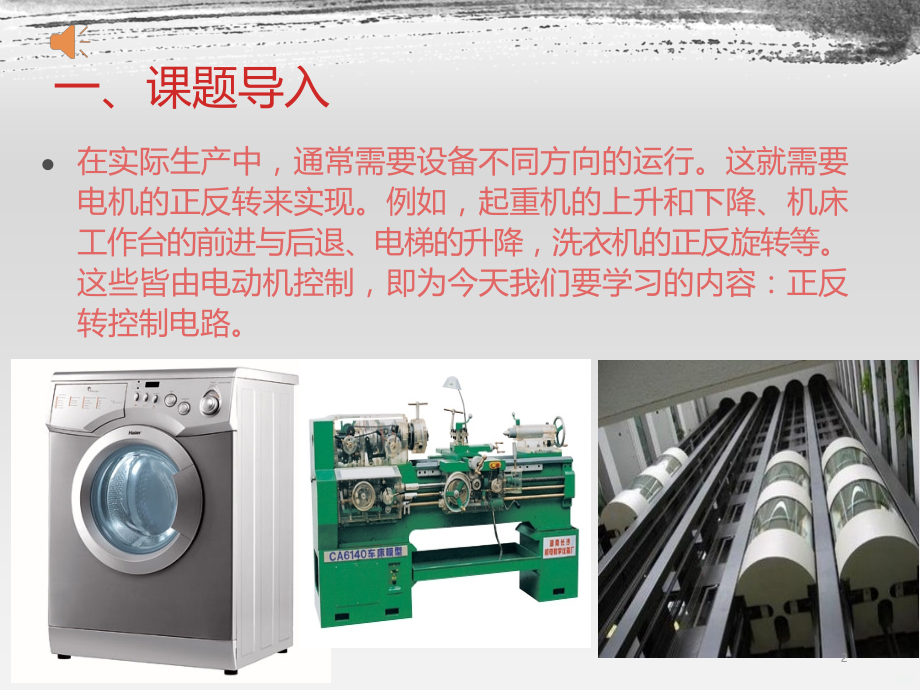

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,交流接触器控制电机正反转,正反转的控制原理,白银矿业职业技术学院,宋承晓,1,一、课题导入,在实际生产中，通常需要设备不同方向的运行。这就需要电机的正反转来实现。例如，起重机的上升和下降、机床工作台的前进与后退、电梯的升降，洗衣机的正反旋转等。这些皆由电动机控制，即为今天我们要学习的内容：正反转控制电路。,2,二、教学重点难点及疑点,问题1、电动机的转向取决于什么？,电动机的转向取决于：三项电源的相序,任意对调两相电源的相序，即可改变电动机的转向,M,3,L1,L2,L3,U,V,W,正转,M,3,L1,L2,L3,U,V,W,反转,3,问题2、电动机的正反转如何实现?,通过两只交流接触器改变电源相序来实现。用交流接触器KM1主触点实现电动机正转，KM1主触点闭合，三相电源L1、L2、L3分别接入电动机U、V、W；用交流接触器KM2主触点实现电动机反转，三相电源 L3、L2、L1分别接入电动机U、V、W。,L1,L2,L3,4,问题,3,、两只交流接触器能否同时得电？为什么？,不能。若两只交流接触器同时得电，L1、L3造成短路故障。,L1,L2,L3,6,问题,4,、如何避免短路故障的发生呢？,在控制电路中，采用接触器,“,互锁,”,，防止两只交流接触器同时得电发生短路现象。,7,三、课堂小结,通过本单元的学习，要求学生掌握以下几个知识点：,一、电动机的转向由三项电源的相序决定,二、用两只交流接触器实现电动机的正反转，任意对调两相电源的相序，电动机的转向就发生改变,三、什么叫接触器互锁？如何实现接触器互锁？,在正反转控制电路中,分别串联对方的辅助常闭触点，接触器KM1得电时，不允许接触器KM2得电；反之，接触器KM2得电时，不允许接触器KM1得电。接触器间这种相互制约的作用称为接触器,“,互锁,”,或,“,联锁,”,。实现,“,互锁,”,或,“,联锁,”,的辅助常闭触点，称为互锁触点或联锁触点。,8,End,Thank,you,15693699995,632882155.qq.,.com,9,
