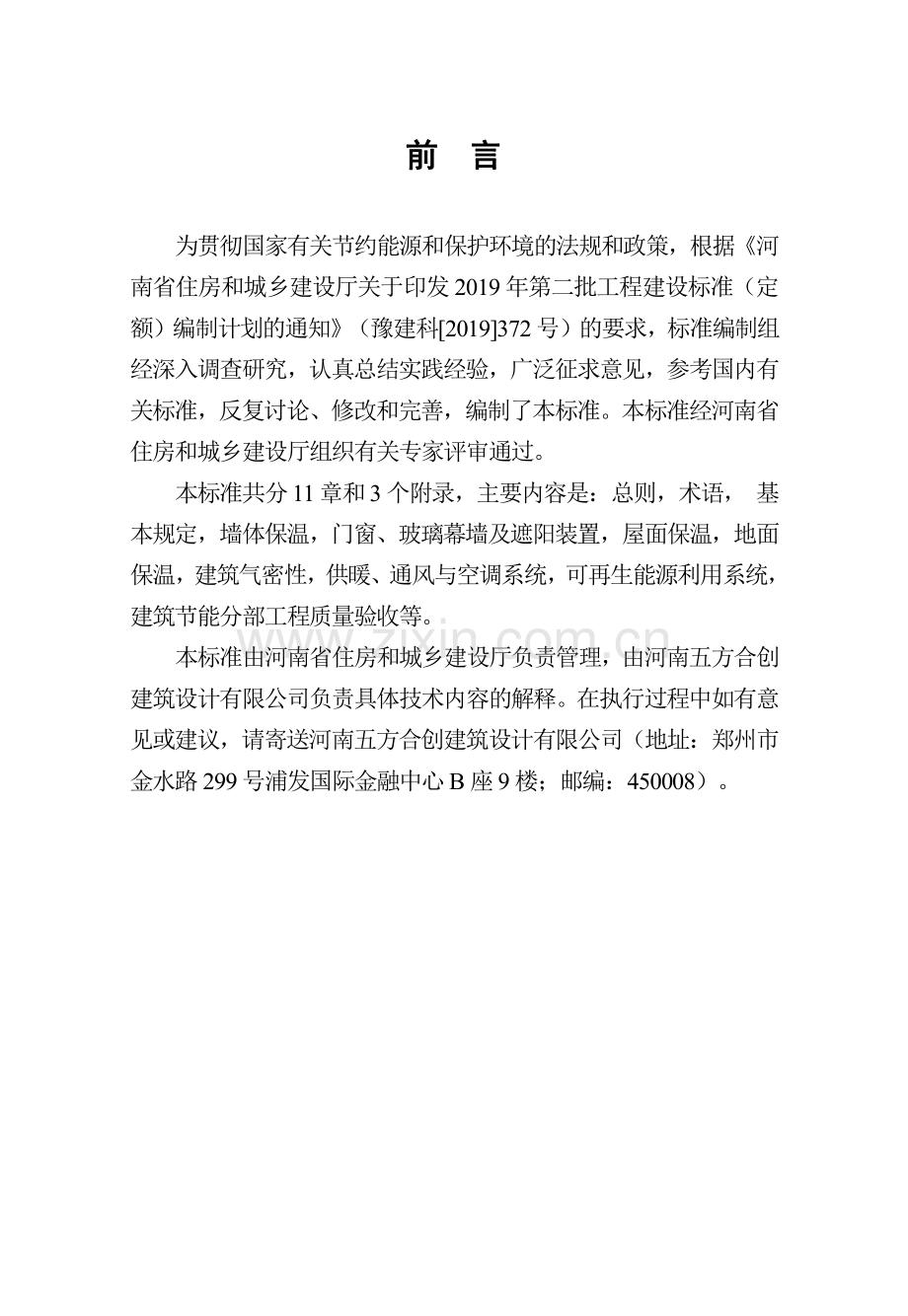

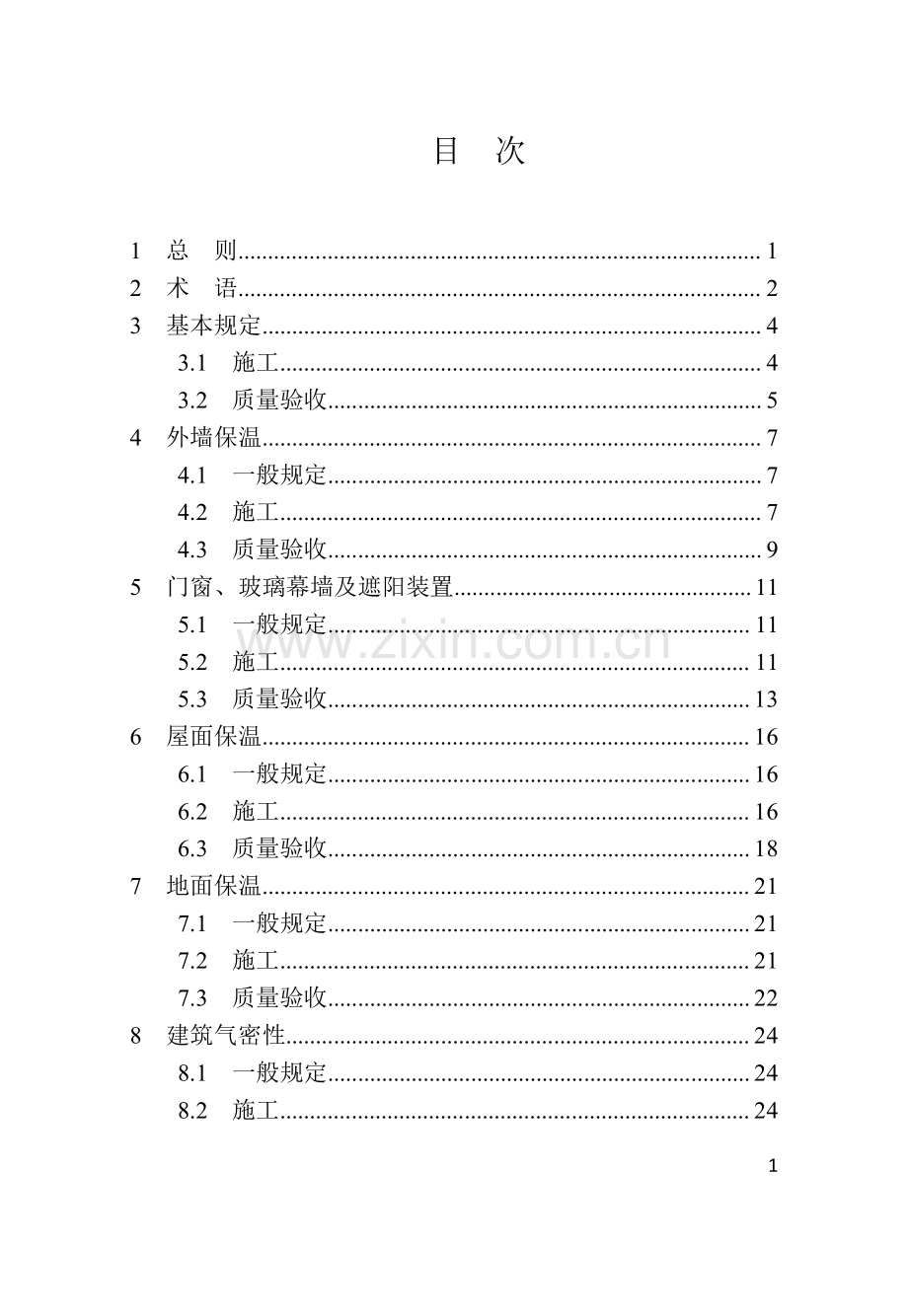

前言前言为贯彻国家有关节约能源和保护环境的法规和政策，根据河南省住房和城乡建设厅关于印发2019 年第二批工程建设标准（定额）编制计划的通知（豫建科2019372号）的要求，标准编制组经深入调查研究，认真总结实践经验，广泛征求意见，参考国内有关标准，反复讨论、修改和完善，编制了本标准。本标准经河南省住房和城乡建设厅组织有关专家评审通过。本标准共分11章和3 个附录，主要内容是：总则，术语，基本规定，墙体保温，门窗、玻璃幕墙及遮阳装置，屋面保温，地面保温，建筑气密性，供暖、通风与空调系统，可再生能源利用系统，建筑节能分部工程质量验收等。本标准由河南省住房和城乡建设厅负责管理，由河南五方合创建筑设计有限公司负责具体技术内容的解释。在执行过程中如有意见或建议，请寄送河南五方合创建筑设计有限公司（地址：郑州市金水路299号浦发国际金融中心B 座9 楼；邮编：450008）。1目次1总则.12术语.23基本规定.43.1施工.43.2质量验收.54外墙保温.74.1一般规定.74.2施工.74.3质量验收.95门窗、玻璃幕墙及遮阳装置.115.1一般规定.115.2施工.115.3质量验收.136屋面保温.166.1一般规定.166.2施工.166.3质量验收.187地面保温.217.1一般规定.217.2施工.217.3质量验收.228建筑气密性.248.1一般规定.248.2施工.2428.3质量验收.259供暖、通风与空调系统.279.1一般规定.279.2施工.279.3质量验收.2910可再生能源利用系统.3110.1一般规定.3110.2施工.3110.3质量验收.3211建筑节能分部工程质量验收.33附录 A建筑气密性能检测方法.34附录 B新风热回收装置热回收效率现场检测方法.36附录 C建筑节能分部工程质量验收表.37本标准用词说明.39引用标准名录.40条文说明.4111总则总则1.0.1为加强超低能耗建筑节能工程的施工管理，规范施工技术，统一施工质量验收标准，保证工程质量，制定本标准。1.0.2本标准适用于河南省新建、改建和扩建的超低能耗建筑节能工程的施工及质量验收。1.0.3超低能耗建筑节能工程的施工及质量验收，除应符合本标准的规定外，尚应符合国家及河南省现行有关标准的规定。22术语术语2.0.1超低能耗建筑ultra-low energy building适应气候特征和场地条件，通过被动式建筑设计大幅降低建筑供暖、空调、照明需求，通过主动技术措施大幅提高能源设备与系统效率，利用可再生能源，以极少的能源消耗提供舒适室内环境，且其室内环境参数和能效指标符合国家标准近零能耗建筑技术标准GB/T 51350 规定的建筑，其建筑能耗水平较国家标准公共建筑节能设计标准GB 50189-2015 和行业标准 严寒和寒冷地区居住建筑节能设计标准 JGJ 26-2010、夏热冬冷地区居住建筑节能设计标准JGJ 134-2010 降低50%以上。2.0.2热桥thermal bridge围护结构中局部的传热系数明显大于主体传热系数的部位。2.0.3气密性材料air tightness material对建筑外围护结构室内侧的缝隙进行密封，防止空气渗透的材料，超低能耗建筑中常用防水隔汽膜。2.0.4防水透汽材料water-proof and vapor-permeable material对建筑外围护结构室外侧的缝隙进行密封，并兼具防水及允许水蒸气透出功能的材料，超低能耗建筑中常用防水透汽膜。2.0.5保温隔热垫块（片）insulation bearer用于围护结构外侧，固定出挑金属构件的，具有一定抗压强度或压缩强度和保温隔热性能的材料制作的垫块（片）。2.0.6断热桥锚栓thermally broken fixer3通过特殊的构造设计，能有效减小或阻断锚钉热桥效应的锚栓。2.0.7气密层air tightness layer由气密性材料和部件、抹灰层等形成的防止空气渗透的连续构造层。2.0.8热回收装置heat recovery device在空调、供暖、通风设备或系统上所加装的，并将运行时所排出的热量进行回收利用的装置。2.0.9遮阳装置shading device安装在建筑围护结构上，用于遮挡或调节进入室内太阳辐射热或自然光透过量的装置。2.0.10建筑气密性air tightness of building envelope建筑在封闭状态下阻止空气渗漏的能力。用于表征建筑或房间在正常密闭情况下的无组织空气渗透量。通常采用压差实验检测建筑气密性，以换气次数 N50，即室内外 50Pa 压差下换气次数来表征建筑气密性。43基本规定基本规定3.1施工施工3.1.1施工现场应建立相应的质量管理体系及施工质量控制与检验制度。3.1.2施工项目部的机构设置和人员组成，应满足超低能耗建筑节能工程施工管理的需要。施工操作人员应经过培训，具备各自岗位需要的基础知识和技能水平。3.1.3施工采用的专项设计文件及由施工单位完成的深化设计文件应经建筑主体设计单位确认。施工前，应由建设单位组织设计、施工、监理等单位对设计文件进行交底和会审。3.1.4施工单位应保证施工资料有效、完整和齐全。施工项目技术负责人应组织施工全过程的资料编制、收集、整理和审核，并应及时存档、备案。3.1.5施工单位应根据设计文件和施工组织设计的要求编制相关专项施工方案，经监理单位审核批准后组织实施。3.1.6超低能耗建筑节能工程采用的新技术、新工艺、新材料、新设备，应按照有关规定进行评审、鉴定。施工前应对采用的新工艺进行评价，制定专项施工方案，经监理单位核准。施工完成后应按专项施工方案进行验收。涉及安全、节能、环境保护等的专项施工方案和验收要求应组织专家论证。3.1.7施工采用的材料、构配件和设备等应具有出厂合格证明文件，各项技术指标应符合国家现行有关标准和设计文件的要求。53.1.8材料、构配件和设备进场时，应对其规格、型号、外观和质量证明文件进行检查，并按国家现行标准进行检验。材料进场后，应按种类、规格、批次分别储存和堆放，并标识清晰，储存和堆放条件不应影响材料品质。3.1.9施工前，应按设计和施工方案要求做样板，样板经建设单位、设计单位、监理单位、施工单位确认后方可展开工程施工。3.1.10各工序的施工，应在前一道工序质量检查合格后进行。施工过程中应及时进行自检、交接检和专职人员检查，其质量不应低于国家现行标准和本标准有关规定，对检查中发现的质量问题应按规定程序及时处理。3.1.11施工过程中对隐蔽工程应及时进行验收，隐蔽工程应验收合格后再隐蔽。3.1.12施工单位应在施工前制定检测和试验计划，并应经监理单位批准后实施。监理单位应根据检测和试验计划制定相应的见证计划。3.1.13施工中为各检验目的所制作的试件应具有真实性和代表性。3.1.14施工中的安全措施、劳动保护、防火要求等，应符合国家现行有关标准的规定。3.2质量验收质量验收3.2.1超低能耗建筑节能工程中，围护结构节能工程按表 3.2.1划分分项工程，其他子分部工程及分项工程的划分应符合建筑节能工程施工质量验收标准GB 50411 的规定。6表表 3.2.1 围护结构节能工程的分项工程划分围护结构节能工程的分项工程划分序号分项工程主要验收内容1墙体节能工程基层；保温隔热构造；抹面层；饰面层；保温隔热砌体等2幕墙节能工程保温隔热构造；隔汽层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；凝结水收集排放系统；幕墙与周边墙体和屋面间的接缝等3门窗节能工程门；窗；天窗；玻璃；遮阳设施；通风器；门窗与洞口间隙等4屋面节能工程基层；保温隔热构造；保护层；隔气层；防水层；面层等5地面节能工程基层；保温隔热构造；保护层；面层等6建筑气密性工程外墙；屋顶；地面；外门窗；幕墙等3.2.2超低能耗建筑节能工程各分项工程和检验批的质量应符合设计文件的要求，质量验收应符合建筑节能工程施工质量验收标准GB 50411 及相关专业施工质量验收标准的规定，并应符合本标准的规定。74墙体保温墙体保温4.1一般规定一般规定4.1.1本章适用于超低能耗建筑外墙外保温工程的施工及质量验收。4.1.2外墙外保温系统中各种组成材料和配件的技术指标应符合国家现行有关标准的规定，并性能相容。4.1.3外墙外保温工程的施工，应在基层质量验收合格后进行。4.2施工施工4.2.1外墙外保温工程施工期间的室外气温不应低于 5，5级及以上大风天气和雨天不应施工，施工过程中应采取防雨和防火等措施。4.2.2外墙外保温施工前，外门窗、外墙预埋件、墙上支架及穿墙管线套管应安装完成并验收合格。4.2.3外墙外保温的基层应坚实、平整，不应有开裂、空鼓、松动、泛碱、粉化、起皮及爆灰等现象，表面应清洁、干燥，不应有浮尘、油污、脱模剂等；4.2.4保温板粘贴应符合下列要求：1保温板应粘贴平整，宜采用条粘法施工，保温板为双层时外层保温板应采用条粘法施工；2保温板应沿水平方向铺贴，先下后上，竖缝左右错开不小于 200mm；3墙面阴阳角处应做错茬处理，保温板拼缝位置不得在门8窗口四角处；4保温板应挤紧、拼严，板缝间不应有胶粘剂，板缝宽度不应大于 2mm，超过时应采用相同材料保温板条或发泡聚氨酯填充；5采用分层粘贴保温板时，内外层应错缝粘贴；6外墙变形缝内应按设计要求采用保温板挤紧填满，保温板材料应符合防火要求。4.2.5外墙外保温底部施工要求：1保温层应延伸至地面以下，延伸深度应符合设计要求；2室外地面以下保温材料应位于完整防水构造层内；3室外地面以下保温层外侧应做防护。4.2.6保温层内设置托架时，托架的设置应符合下列要求：1托架应从勒脚部位开始设置，竖向间距不宜超过两层；2托架水平方向可间断设置，托架水平间距不应大于1.2m，长度不宜小于 0.3m；3托架垂直墙面肢长应比保温层厚度小 20mm30mm，托架部位产生的缝隙应采用保温材料进行填充；4托架应采用膨胀锚栓牢固固定，金属托架应通过设置保温隔热垫片等措施进行断热桥处理。4.2.7保温板锚固件应采用断热桥锚栓，锚栓规格、安装位置、安装数量、安装方式、锚固深度及抗拔承载力等应符合设计要求和国家现行有关标准的规定。设计无明确要求时，施工方案应予以明确，并根据工程实际情况通过计算确定。4.2.8保温板锚固件应在保温板粘贴 24 小时后方可进行施工。4.2.9锚固件直接锚固在保温板上时，宜将锚固件凹进保温板9内约 20mm，然后用保温材料将凹坑填平。4.2.10门窗周边保温层应覆盖门窗框，覆盖宽度和厚度应符合设计要求。4.2.11保温层与门窗边框应紧密贴合，外墙保温与门窗框连接处应设门窗连接线条做防水处理。安装时应先将门窗连接线条固定在门窗框上，保温板粘贴至门窗框时，将连接线条网格布在保温板端部与保温板外翻包的耐碱网格布进行搭接。4.2.12管线穿过保温层时，穿墙管线应置于套管或孔洞的中心，管线与套管或孔洞间空隙应采用保温材料进行填充，厚度应符合设计要求。预留套管或孔洞直径应考虑填充保温材料厚度，位于地面以下时尚应做防水处理。4.2.13墙上金属支架与外墙间应设保温隔热垫片。墙上支架穿过保温层处应使支架与保温层紧密贴合，宽度大于 2mm 的缝隙应填塞保温板条或采用发泡聚氨酯等保温材料填充。支架穿过保温层处应做防水处理。4.2.14外墙保温工程完工后应对成品采取保护措施。4.3质量验收质量验收4.3.1墙体保温除应按建筑节能工程施工质量验收标准GB50411 的规定进行隐蔽工程验收外，尚应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和影像资料：1保温板间的缝隙处理；2锚栓的数量、位置、锚固深度；3锚栓、墙上连接件及凸出墙面的构件等部位的断热桥处理；104托架与主体结构间断热桥处理；5穿越墙面管线的断热桥和气密处理；6外墙保温底部做法。4.3.2保温板与基层、内外两层保温板之间粘结面积比应符合设计要求。检验方法：按建筑节能工程施工质量验收标准GB 50411检验方法进行剥离检验。检查数量：每个检验批抽查 3 处。4.3.3保温板采用分层粘贴时，保温板材与基层之间、内外两层保温板之间的拉伸粘结强度均应符合设计要求。拉伸粘结强度检验应进行现场拉拔试验，且不得在界面破坏。检验方法：按建筑节能工程施工质量验收标准GB 50411检验方法进行现场拉拔试验。检查数量：每个检验批抽查 3 处。4.3.4地面以下墙体防水及保温构造应符合设计要求。检验方法：核查隐蔽工程验收记录。检查数量：全数检查。4.3.5外墙保温与门窗框连接处应设门窗连接线条，连接线条与门窗框应粘贴严密，连接线条玻纤网应压入外保温面层。检验方法：观察检查。检查数量：全数检查。4.3.6外墙保温工程应按设计要求采取断热桥措施。检验方法：核查隐蔽工程验收记录。检查数量：全数检查。115门窗、玻璃幕墙及遮阳装置门窗、玻璃幕墙及遮阳装置5.1一般规定一般规定5.1.1本章适用于超低能耗建筑外门窗、玻璃幕墙及遮阳装置节能工程的施工及质量验收。5.1.2外门窗、玻璃幕墙及遮阳装置的施工应在主体结构工程质量验收合格后进行。5.1.3超低能耗建筑外门窗及玻璃幕墙应优先选用高效节能产品。5.2施工施工5.2.1门窗加工前，应考虑门窗口施工偏差、是否设附框、安装方式等因素，按设计要求和工程实际调整门窗加工尺寸。5.2.2外窗应整窗安装，不得现场加工拼装。5.2.3玻璃幕墙应优先采用单元式幕墙，幕墙单元间接缝应保证气密性。5.2.4玻璃幕墙采用非单元式幕墙时，面板与面板、面板与支承结构构件、相邻支承结构构件间等交界处应进行气密处理。5.2.5门窗安装固定位置应符合下列要求：1每侧固定位置不少于 2 个；2端部固定位置距角部的距离不大于 150mm；3固定位置间距不大于 500mm；4门窗框受力点两侧 150mm 范围内宜设固定点；5固定点中心至墙体边缘的距离不应小于 50mm。125.2.6门窗采用外挂安装时，安装固定应符合下列要求：1墙上固定连接件的后锚固件应符合玻璃幕墙工程技术规范JGJ 102 和混凝土结构后锚固技术规程JGJ145 的规定，其锚固力应满足设计要求；2后锚固件应锚固在门窗四周混凝土边框或实心砖砌体上，不得锚固在加气混凝土砌块或空心砖砌块等轻质墙体上；3连接件应具有足够的刚度，与主体结构相连部位固定锚栓不应少于 2 个；4连接件与窗框连接锚钉或锚栓数量不应小于 2 个；5连接件采用角钢或钢板时，应做热镀锌防腐处理；6门窗框上墙后应调平对正，拧紧螺栓安装牢固。5.2.7门窗和玻璃幕墙连接件与预埋件间应设保温隔热垫片，保温隔热垫片材料、厚度应符合设计要求。5.2.8门窗、玻璃幕墙应按下列要求进行气密处理：1将气密性材料（防水隔汽膜）一侧沿四周粘贴在门窗框或玻璃幕墙的边框上；2门窗、玻璃幕墙固定后在内侧将防水隔汽膜另一侧粘贴在四周主体结构上；3门窗框与玻璃幕墙的边框外侧与主体结构间粘贴防水透汽材料（防水透汽膜），防水透汽膜一侧粘在门窗框或玻璃幕墙的边框上，一侧粘在主体结构上；4连接件安装位置应附加粘贴防水透汽膜，并应包严连接件；5防水隔汽膜和防水透汽膜在窗框、玻璃幕墙边框上粘贴宽度不应小于 20mm，在主体结构上粘贴宽度不应小于 50mm；136防水隔汽膜和防水透汽膜粘结前应清除表面灰尘、油污等，粘结面应保持干燥，墙体部位应平整洁净；7防水隔汽膜和防水透汽膜的粘贴应平整压实，转角部位褶皱理顺，避免产生空隙。5.2.9窗台板安装应符合下列要求：1内侧应伸到窗框下并可靠固定；2两端应伸入外墙保温层内，并设翻沿，缝隙宜采用预压膨胀条填充；3板面向外倾斜坡度应符合设计要求；4外侧伸出外墙保温层宽度应符合设计要求。5.2.10门窗、玻璃幕墙安装完毕后应加强成品保护，防止损坏防水隔汽膜、防水透汽膜、预压膨胀条等，如有损坏须及时修补。5.2.11遮阳装置的预埋件和连接件应在外墙外保温施工前安装完成并验收合格，预埋件和连接件应做防腐处理。5.2.12遮阳装置预埋件应牢固固定在主体结构上，预埋件与遮阳装置支架间应设置保温隔热垫块（片）。5.2.13遮阳装置电气线路应避免穿越或敷设在保温材料中。5.2.14遮阳装置应按设计要求做防雷接地处理。5.3质量验收质量验收5.3.1门窗、玻璃幕墙及遮阳装置除应按建筑节能工程施工质量验收标准GB 50411的规定进行隐蔽工程验收外，尚应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和影像资料：141门窗框、玻璃幕墙边框与主体结构的连接固定及断热构造；2门窗、玻璃幕墙周边与洞口、墙体接缝处的气密构造；3遮阳装置与主体结构的连接固定及断热构造；4遮阳装置的防雷连接。5.3.2玻璃幕墙进场时，除按建筑节能工程施工质量验收标准GB 50411 的规定进行复验外，尚应对幕墙的气密性能进行复验，复验应为见证取样检验。检验方法：核查质量证明文件、复验报告。检查数量：按同厂家、同品种产品各抽查一次。同工程项目、同施工单位且同期施工的多个单位工程，可合并计算抽检数量。5.3.3遮阳装置的遮阳系数、抗风性能、耐积水荷载性能及耐雪荷载性能应符合设计要求。检验方法：核查质量证明文件，核查计算报告或检测报告。检查数量：全数检查。5.3.4外挂门窗、玻璃幕墙及遮阳装置安装使用的后锚固件的安装方法和锚固力应符合设计要求。检验方法：核查隐蔽工程验收记录；核查检验报告。锚固力检验按现行行业标准混凝土结构后锚固技术规程JGJ 145的试验方法进行现场拉拔试验。检查数量：安装方法全数检查；锚固力检验应按现行行业标准混凝土结构后锚固技术规程JGJ 145 的要求执行。5.3.5外挂门窗、玻璃幕墙及遮阳装置安装使用的连接件材料、规格应符合设计要求。检验方法：核查隐蔽工程验收记录，核查质量证明文件。15检查数量：全数检查。5.3.6外挂门窗、玻璃幕墙及遮阳装置与主体结构的连接部位应按设计要求做断热桥处理，保温隔热垫块（片）的材料、厚度及安装方法应符合设计要求。检验方法：核查隐蔽工程验收记录，核查质量证明文件。检查数量：全数检查。5.3.7防水隔汽膜、防水透汽膜与门窗框、玻璃幕墙边框及外墙应严密粘贴，连接件处应附加防水透汽膜予以加强。检验方法：核查隐蔽工程验收记录。检查数量：全数检查。5.3.8窗台板安装位置应正确，内侧应伸入窗框下，两端应伸入保温层内，并应做好接缝的防水处理。检验方法：观察检查。检查数量：全数检查。5.3.9遮阳装置的金属构架应与主体结构的防雷系统可靠连接，电动遮阳接地措施应满足设计要求，安装完成后应进行接地电阻测试。检验方法：核查隐蔽工程验收记录，核查检测报告。检查数量：全数检查。166屋面保温屋面保温6.1一般规定一般规定6.1.1本章适用于超低能耗建筑采用板材作为保温材料的屋面节能工程的施工及质量验收。6.1.2屋面节能工程施工应符合屋面工程技术规范GB50345 的规定。6.1.3屋面节能工程的施工，应在基层质量验收合格后进行。6.2施工施工6.2.1屋面保温层施工宜在晴朗、干燥的天气条件下进行，保温层、防水层应分别在其下部找平层干燥后方可施工，施工过程中应采取防潮、防水、防雨和防火等措施。6.2.2屋面保温层下的找平层表面平整度偏差不应大于 4mm。找平层为砂浆找平时，找平层与下部构造层应粘结牢固，无脱层和空鼓现象。6.2.3隔汽层应连续铺设无遗漏，屋面与墙体交界部位应将隔汽层上翻，高出保温层上表面不小于 150mm。管线穿过隔汽层时，穿孔部位应采取加强密封措施；屋面阴阳角部位隔汽层应予以加强。6.2.4保温板接缝处两侧高差不应大于 2mm；板缝宽度不应大于 2mm，不满足要求时应在缝隙内填充保温材料，缝内严禁采用砂浆填充。保温板分层铺设时，上下层接缝应相互错开。6.2.5屋面保温板应铺贴到女儿墙边，铺贴后应表面平整。女17儿墙内侧保温板与屋面保温板间应挤紧、拼严，板缝宽度不应大于 2mm，超过时应在缝隙内填充保温材料。6.2.6屋面隔汽层施工完成后应注意成品保护，防止隔汽层破损，如有破损应及时修补。保温层施工完成后应及时进行上部找平层和防水层的施工，避免保温层受潮、浸泡或受损。防水层施工完成后应及时进行保护层施工。6.2.7女儿墙内侧保温板粘贴应符合下列要求：1保温板应粘贴平整，宜采用条粘法施工，保温板为双层时外层保温板应采用条粘法施工；2保温板应沿水平方向铺贴，先下后上，竖缝左右错开不小于 200mm；3墙面阴阳角处应做错茬处理；4保温板应挤紧、拼严，板缝间不应有胶粘剂，板缝宽度不应大于 2mm，超过时应采用相同材料保温板条或发泡聚氨酯填充；5采用分层粘贴保温板时，内外层应错缝粘贴。6.2.8女儿墙内侧保温板顶部应与女儿墙顶水平保温板顶紧。女儿墙压顶采用金属盖板时，金属盖板应采用断热桥锚固件可靠锚固在女儿墙结构上。金属盖板兼做避雷针接闪带时，应与避雷引线可靠连接。6.2.9管线穿过屋面时，管线应置于套管或孔洞的中心，管线与套管或孔洞间空隙应采用发泡聚氨酯等保温材料进行填充，厚度应满足设计要求，预留套管或孔洞直径应考虑填充保温材料厚度。管线穿过屋面部位应在室内侧管线上粘贴防水隔汽膜，防水隔汽膜在管线上粘贴宽度不应小于 20mm，在主体结构上18粘贴宽度不应小于 50mm。管线穿过屋面部位外侧应做好防水处理。6.2.10屋面雨水口穿过女儿墙部位，雨水口底应位于屋面保温层以上，内侧应伸至女儿墙内侧保温层外表面，并排水顺畅。女儿墙预留洞口尺寸应留出保温层厚度，雨水口与女儿墙及屋面间空隙应采用发泡聚氨酯等保温材料填充。雨水口应固定在女儿墙上，屋面防水收口应设在雨水口内。6.2.11与屋面相连设备基础的保温层、防水层应与屋面保温层、防水层同步施工，构造做法应符合设计要求。固定设备的锚栓应做断热桥处理。6.2.12屋顶变形缝、屋面上人孔、屋面采光顶翻沿及屋脊等凸出屋面部位应按设计要求做防水和保温。6.3质量验收质量验收6.3.1屋面保温除应按建筑节能工程施工质量验收标准GB50411的规定进行隐蔽工程验收外，尚应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和影像资料：1保温板间的缝隙处理；2防水层；3女儿墙保温层；4水落口、女儿墙压顶盖板、屋顶设备基础与避雷带等部位的断热桥处理；5穿越屋面管线的断热桥和气密处理；6屋顶变形缝、屋面上人孔、屋面采光顶翻沿及屋脊等凸出屋面部位防水做法和保温做法。196.3.2屋面隔汽层应连续铺设无遗漏，屋面与墙体交界部位应将隔汽层上翻，高出保温层上表面不小于150 mm。管线穿过隔汽层时，穿孔部位应采取加强密封措施；屋面阴阳角部位隔汽层应予以加强。检验方法：观察检查；尺量检查；核查隐蔽工程验收记录。检查数量：全数检查。6.3.3屋面和女儿墙保温层的板缝处理应符合设计要求。检验方法：核查隐蔽工程验收记录。检查数量：全数检查。6.3.4女儿墙压顶材料、构造做法及防雷连接应符合设计要求和有关标准的规定。检验方法：观察检查；核查质量证明材料、隐蔽工程验收记录和检测报告。检查数量：全数检查。6.3.5管线穿过屋面部位气密处理和断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。6.3.6屋面雨水口穿女儿墙部位应排水顺畅，防水做法和断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。6.3.7屋顶设备基础防水做法和断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。206.3.8屋顶变形缝、屋面上人孔、屋面采光顶翻沿及屋脊等凸出屋面部位防水做法和保温做法应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。217地面保温地面保温7.1一般规定一般规定7.1.1本章适用于超低能耗建筑中，采用板材作为保温材料，接触土壤或室外空气的地面、毗邻不需要满足超低能耗建筑室内环境要求房间的地面节能工程的施工及质量验收。7.1.2地面节能工程的施工，应在基层质量验收合格后进行。7.2施工施工7.2.1保温层下找平层表面平整度偏差不应大于 4mm，有水房间排水坡度应符合设计要求。找平层为砂浆找平时，找平层与下部构造层应粘结牢固，无脱层和空鼓现象。7.2.2与土壤接触的地面，保温层下应设防潮层，防潮层表面平整度偏差不宜大于 3mm。7.2.3保温板接缝处两侧高差不应大于 2mm；保温板间以及保温板与墙、柱间应挤紧，缝隙宽度不应大于 2mm，不满足要求时应在缝隙内填充保温材料，缝内严禁采用砂浆填充。7.2.4保温层位于结构楼板底面时，保温层施工应符合下列要求：1保温板应采用胶粘剂与楼板底面紧贴粘牢，粘贴时应采取支顶措施，避免胶粘剂凝固前保温板脱开下垂；2相邻板缝应错开，错开尺寸不宜小于 200mm；3保温板应挤紧、拼严，遇梁、柱转角部位应仔细排版，减少拼缝，认真裁切，避免过大缝隙；224板缝间不应有胶粘剂，板缝宽度不应大于 2mm，超过时应采用保温材料填充；5保温板应采用断热桥锚栓锚固，锚栓规格、安装位置、安装数量、安装方式、锚固深度及抗拔力等应符合设计和有关标准要求；6保温板外应按设计要求施工保护层。7.2.5管线穿过地面时，管线应置于套管或孔洞的中心，管线与套管或孔洞间空隙应采用保温材料进行填充，厚度应满足设计要求，预留套管或孔洞直径应考虑填充保温材料厚度。管线穿过地面部位应在建筑物内侧做好气密处理，气密膜在管线上粘贴宽度不应小于 20mm，在地面结构上粘贴宽度不应小于50mm。7.2.6隔墙底部应按设计要求做断热桥处理。7.2.7地面上设备基础的保温应与地面保温同步施工，构造做法应符合设计要求。固定设备的预埋锚栓应做断热桥处理。7.3质量验收质量验收7.3.1地面保温除应按建筑节能工程施工质量验收标准GB50411的规定进行隐蔽工程验收外，尚应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和影像资料：1保温板间的缝隙处理；2防潮层；3隔墙底部、设备基础、竖向承重构件等部位的断热桥处理；234穿越地面管线的断热桥和气密性处理；5结构楼板底面保温板锚栓的数量、位置、锚固深度。7.3.2保温层位于结构楼板底面时，保温板材应可靠固定。保温板材与基层的拉伸粘结强度和粘结面积比应符合设计或施工方案要求。保温板材与基层之间的拉伸粘结强度应进行现场拉拔试验，且不得在界面破坏。固定保温板材锚栓的规格、安装位置、安装数量、安装方式、锚固深度及抗拔力等应符合设计和施工方案要求，抗拔力应进行现场拉拔试验。检验方法：观察检查；核查隐蔽工程验收记录和检验报告。拉伸粘结强度、粘接面积比按照建筑节能工程施工质量验收标准GB 50411 检验方法进行现场检验；抗拔力检验按现行行业标准外墙保温用锚栓JG/T 366 的试验方法进行。检查数量：每个检验批抽查 3 处。7.3.3管线穿过地面部位气密处理和断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。7.3.4隔墙底部断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。7.3.5设备基础断热桥措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。248建筑气密性建筑气密性8.1一般规定一般规定8.1.1超低能耗建筑应有明确的气密层及构造做法，施工前应进行技术交底。8.1.2建筑气密层不同位置施工质量检验批验收，应根据所在部位分别随外墙、门窗、幕墙、屋面、地面同时进行，并应按本章要求对建筑气密性能进行验收。8.2施工施工8.2.1砌体填充墙采用轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块时，墙体砌筑应在砌块产品龄期达到 28d 后进行。填充墙顶部块材应在墙体砌筑完成 14d 后斜砌顶紧。8.2.2主体结构验收前，应对外墙上孔洞进行封闭处理。孔洞采用砌体填充时应灰缝密实，孔洞采用混凝土填充时，应采用自密实微膨胀混凝土。8.2.3砌体墙体水平和竖直灰缝的砂浆应饱满密实。8.2.4砌体外墙内表面应采用砂浆进行抹灰处理，抹灰层应连续封闭。8.2.5填充墙与主体结构交界部位应在抹灰层内敷设金属网或玻璃纤维网格布进行加强，加强网应超过交界部位不少于100mm。258.2.6在墙体上内嵌安装开关、插座、表箱等设备或有管线穿过时，应符合下列要求：1有气密要求的墙体上，设备安装洞口不应将墙体穿透；2现浇混凝土结构墙上安装设备应预埋设备外壳；3砌体墙砌筑时应预留设备安装洞口，洞口每面应满铺砂浆，随即在砂浆凝固前安装设备外壳，砂浆应能使外壳安装就位后四边挤出墙面，洞口四周应将砂浆抹平；4开关、插座、表箱等设备在管线穿过处应在管线周围采用柔性密封材料或专用橡胶塞封堵缝隙；5线管穿线后对管口应采用柔性密封材料或专用橡胶塞封堵；6穿墙套管应随主体结构施工预埋，套管与墙体间不应存在缝隙，套管两端出墙处可粘贴气密膜进行处理。8.2.7门窗、玻璃幕墙施工过程中应按第 5 章要求进行气密处理；屋面、地面内侧应分别按第 6 章、第 7 章要求进行气密处理。8.2.8建筑主体完工，门窗验收合格，内墙抹灰完成，设备安装和内装修施工前，宜对建筑气密性进行初步检测，检测结果不满足要求时应对渗漏部位进行封堵。8.3质量验收质量验收8.3.1建筑气密性工程施工过程中应对下列部位或项目进行隐蔽工程验收，并应有详细的文字记录和图像资料：1外墙孔洞封闭处理；262砌体墙体灰缝砂浆饱满程度；3砌体填充墙与主体结构交界部位；4墙体上内嵌安装开关、插座、表箱等设备或有管线穿过部位气密处理措施。8.3.2砌体外墙内表面抹灰层应连续封闭。检验方法：观察检查。检查数量：全数检查。8.3.3外墙孔洞封闭处理应密实。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。8.3.4墙体上内嵌安装开关、插座、表箱等设备或有管线穿过部位气密处理措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数量：全数检查。8.3.5建筑气密性能应符合设计要求。检验方法：按附录 A 的方法进行现场检验。检查数量：按附录 A 的要求。279供暖、通风与空调系统供暖、通风与空调系统9.1一般规定一般规定9.1.1本章适用于超低能耗建筑供暖、通风与空调系统节能工程的施工及质量验收。9.1.2超低能耗建筑的供暖、通风与空调系统应按设计文件进行施工，未经设计许可不得改变相关技术参数。9.1.3超低能耗建筑通风与空调系统的施工应符合通风与空调工程施工规范GB 50738 的规定。9.1.4超低能耗建筑供暖系统的施工质量应符合建筑给水排水及采暖工程施工质量验收规范GB 50242 的规定；通风与空调系统的施工质量应符合 通风与空调工程施工质量验收规范GB 50243 的规定。9.1.5供暖系统采用太阳能供热时，其施工及质量验收应符合太阳能供热采暖工程技术标准GB 50495 的规定。9.1.6住宅新风系统的施工及质量验收应符合住宅新风系统技术标准JGJ/T 440 的规定，直接对室内空气进行冷却或加热的家用和类似用途空调器的施工及质量验收应符合家用和类似用途空调器安装规范GB 17790 的规定。9.2施工施工9.2.1供暖系统管道与设备应按设计要求做保温处理；未经设计许可不得改变末端散热设备的类型、规格、数量和位置。9.2.2风管的制作和安装应优先选用漏风量小的板材和风管连28接方式。9.2.3风管制作完成后应采用塑料膜密封风管端口，风管运输、现场堆放过程中应保护好密封塑料膜，发现破损应及时清洁风管内部并修补密封塑料膜。风管现场堆放应存放在清洁的房间内。9.2.4风管安装应符合下列要求：1安装场地及使用机具应保持清洁；2经清洗干净包装密封的风管、静压箱及其部件，在安装前不应拆封。安装时，拆开端口封膜后应随即连接，安装中途停顿时，应将端口重新封好；3法兰垫料应采用不产尘、不易老化并具有一定强度和弹性的材料，厚度宜为 5mm8mm，不应采用乳胶海绵、厚纸板、石棉橡胶板、铅油麻丝及油毡纸等，法兰垫料表面严禁涂刷涂料；4法兰垫料接口应采用阶梯形或榫形，并应涂密封胶。9.2.5新风口的高度、新风口与排风口的位置和间距应符合设计要求。9.2.6风管穿过屋面或有保温层的外墙时，应符合下列要求：1风管与洞口间应采用保温材料填充，保温材料应与室内、外保温层衔接紧密；2风管室内侧应粘贴防水隔汽膜，防水隔汽膜一侧粘贴在风管上，另一侧粘贴在屋面板或墙体上；3风管室外侧应设防雨装置，风管与屋面或墙面交界处应有防渗水措施。9.2.7新风热回收装置安装前应核对热回收效率是否满足设计29要求，设备功率不应大于设计要求。9.2.8通风和空调系统安装完毕后应进行系统试运行与调试，风管、送风口和回风口的空气流速应符合设计要求。9.2.9厨房补风口应设保温密闭型电动风阀，风阀应与吸油烟机联动，风阀关闭状态下应严密不漏风，补风管道保温材料及厚度应符合设计要求。9.3质量验收质量验收9.3.1供暖、通风与空调系统应按建筑节能工程施工质量验收标准GB 50411 的规定进行隐蔽工程验收，并应有详细的文字记录和影像资料。9.3.2风管穿过屋面或有保温层的外墙部位应做好气密和断热桥处理，预留洞尺寸应能保证管道保温层厚度。检验方法：观察、尺量检查；核查隐蔽工程验收记录。检查数量：全数检查。9.3.3新风进风口与排风口位置及间距应符合设计要求。检验方法：观察、尺量检查。检查数量：全数检查。9.3.4风管系统安装完成后应进行严密性检验，允许漏风量应按通风与空调工程施工质量验收规范GB 50243 对高压系统风管的规定执行。检验方法：核查检测报告。检查数量：全数检查。9.3.5新风系统安装完成后应进行单机试运转和调试，并应进行风系统的风量平衡调试。单机试运转和调试结果应符合设计30要求，系统的总风量与设计风量的允许偏差应为 010%，变风量末端装置的最大风量调试结果与设计风量的允许偏差应为015%。风管、送风口、回风口的空气流速应符合设计要求。检验方法：核查试运行和调试记录。检查数量：全数检查。9.3.6新风热回收装置热回收效率及功率应符合设计要求。检验方法：核查质量证明文件；核查检测报告。新风热回收装置热回收效率现场检测按附录 B 方法进行。检查数量：全数检查。9.3.7新风机组过滤器应清洁无灰尘。检验方法：观察检查。检查数量：全数检查。9.3.8通风与空调系统在设备运行状态下,房间噪声级应符合民用建筑隔声设计规范GB 50118 对高要求房间的规定，并应符合设计要求。检验方法：通风与空调系统调试完成后，在设备运行状态下，分别对昼间（6:00 至 22:00）和夜间（22:00 至 6:00），按民用建筑隔声设计规范GB 50118 方法进行等效 A 声级检测。检查数量：按建筑节能工程施工质量验收标准GB 50411中，当按计数方法检验时，抽样数量的规定。3110可再生能源利用系统可再生能源利用系统10.1一般规定一般规定10.1.1本章适用于超低能耗建筑太阳能热水系统、太阳能光伏系统、地源热泵系统等可再生能源利用系统的施工及质量验收。10.1.2太阳能热水系统的施工及质量验收应符合 民用建筑太阳能热水系统应用技术标准GB 50364 的规定。10.1.3太阳能光伏系统的施工及质量验收应符合 建筑光伏系统应用技术标准GB/T 51368 的规定。10.1.4地源热泵系统的施工及质量验收应符合 地源热泵系统工程技术规范GB 50366 的规定。10.2施工施工10.2.1可再生能源利用系统施工应编制专项施工方案。10.2.2可再生能源利用系统管线穿过气密层时，管线室内侧应粘贴防水隔汽膜，防水隔汽膜一侧粘贴在管线上，另一侧粘贴在屋面板、墙体或地面上。10.2.3太阳能热水系统及地源热泵系统管道穿越建筑围护结构及地面时，管道保温应连续。10.2.4设置在屋面及有保温层墙面上的太阳能热水系统及太阳能光伏系统支架应按设计要求做断热桥处理，保温隔热垫块（片）的材料、厚度及安装方式应符合设计要求。3210.3质量验收质量验收10.3.1可再生能源利用系统施工中应及时进行质量检查，隐蔽部位在隐蔽前应进行质量验收，并应有详细的文字记录和影像资料。10.3.2可再生能源利用系统管线穿过气密层时采取的气密措施应符合设计要求。检验方法：观察检查；核查隐蔽工程验收记录。检查数
