透镜成像((好)).ppt

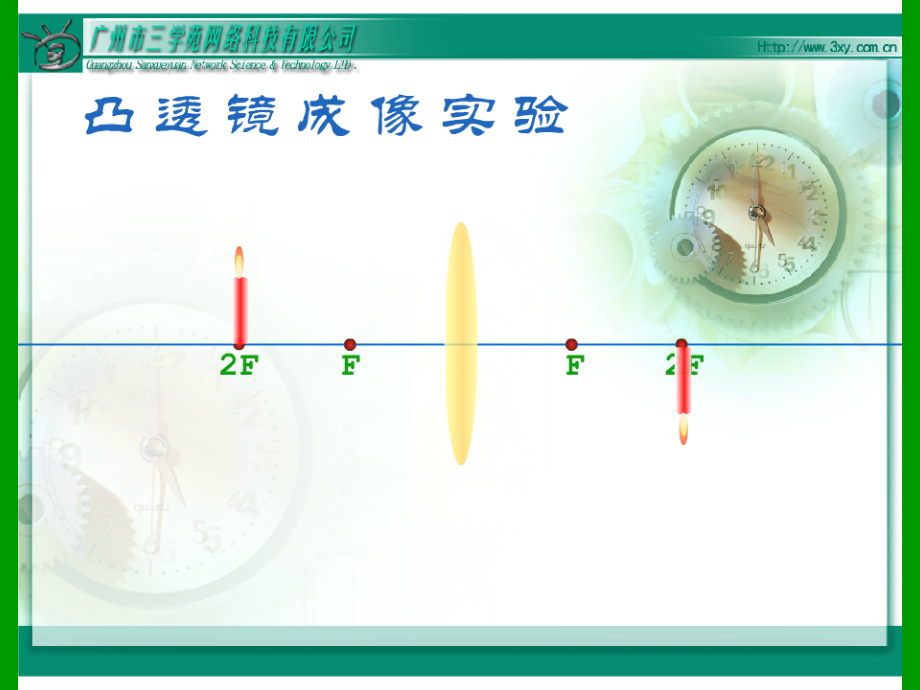

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,F,F,跟主轴平行的光线，折射后通过焦点,通过焦点的光线，折射后跟主轴平行,通过光心的光线经过透镜后方向不变,物距大于2,f,成像规律,成倒立、缩小的实像，像与物异侧，物距大于像距。,其主要应用在,：,照像机、人的眼睛。,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距等于2,f,成像规律,成倒立、等大的实像，像与物异侧，物距等于像距。,其主要应用在,：,其很少应用。,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距小于2,f、,大于,f,成像规律,成倒立、放大的实像，像与物异侧，物距小于像距。,其主要应用在,：,幻灯机、显微镜、,电影放映机。,幻灯机,.,swf,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,物距小于,f,成像规律,成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。,其主要应用在,：,放大镜、老花镜。,F,F,跟主轴平行的光线，折射后通过焦点；,通过焦点的光线，折射后跟主轴平行；,通过光心的光线经过透镜后方向不变。,补充：,凹透镜成像规律,成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。,其主要应用在,：,近视镜。,
