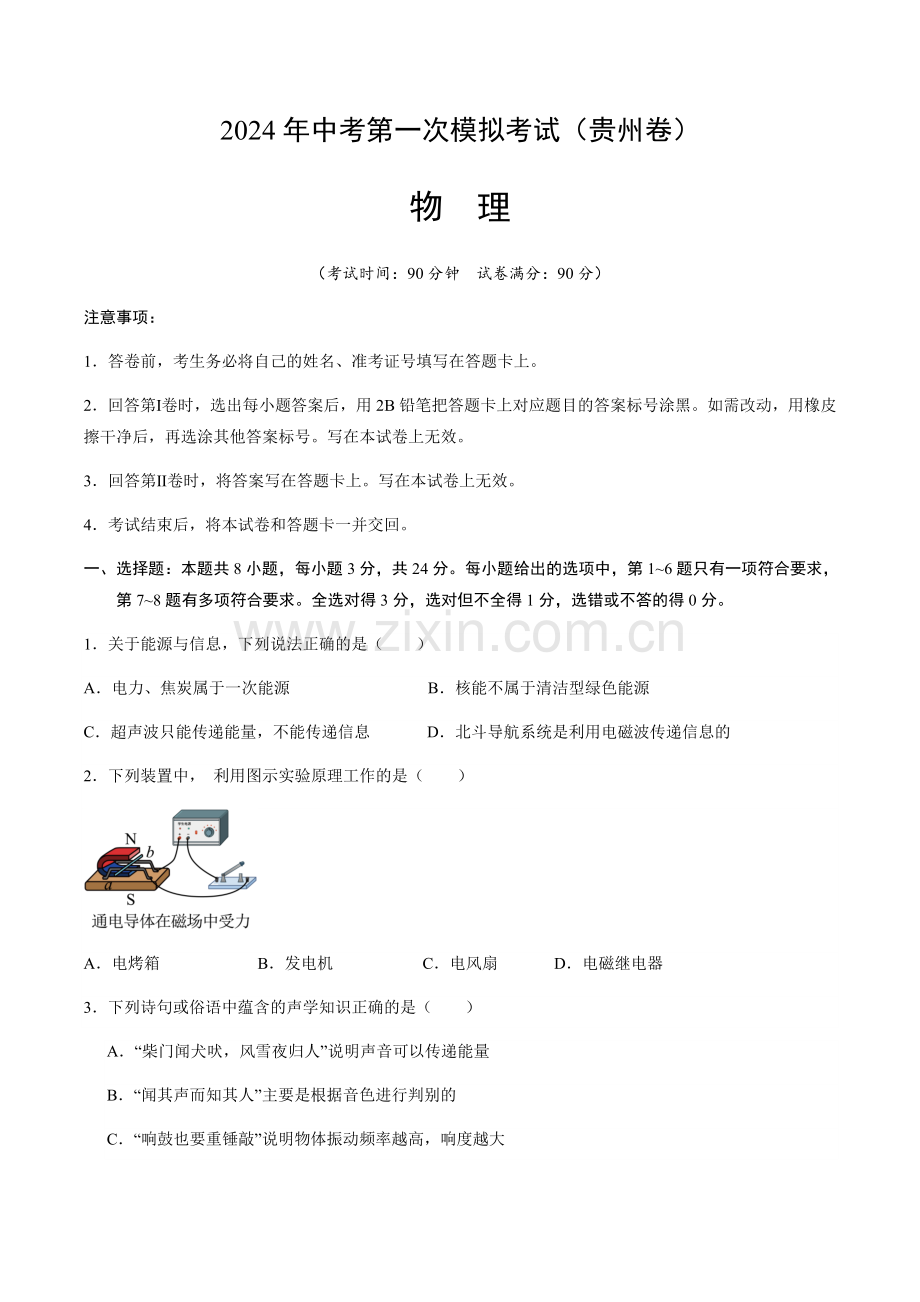

2024年中考第一次模拟考试（贵州卷）
物 理
（考试时间：90分钟 试卷满分：90分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共8小题，每小题3分，共24分。每小题给出的选项中，第1~6题只有一项符合要求，第7~8题有多项符合要求。全选对得3分，选对但不全得1分，选错或不答的得0分。
1．关于能源与信息，下列说法正确的是（　　）
A．电力、焦炭属于一次能源 B．核能不属于清洁型绿色能源
C．超声波只能传递能量，不能传递信息 D．北斗导航系统是利用电磁波传递信息的
2．下列装置中， 利用图示实验原理工作的是（　　）

A．电烤箱 B．发电机 C．电风扇 D．电磁继电器
3．下列诗句或俗语中蕴含的声学知识正确的是（　　）
A．“柴门闻犬吠，风雪夜归人”说明声音可以传递能量
B．“闻其声而知其人”主要是根据音色进行判别的
C．“响鼓也要重锤敲”说明物体振动频率越高，响度越大

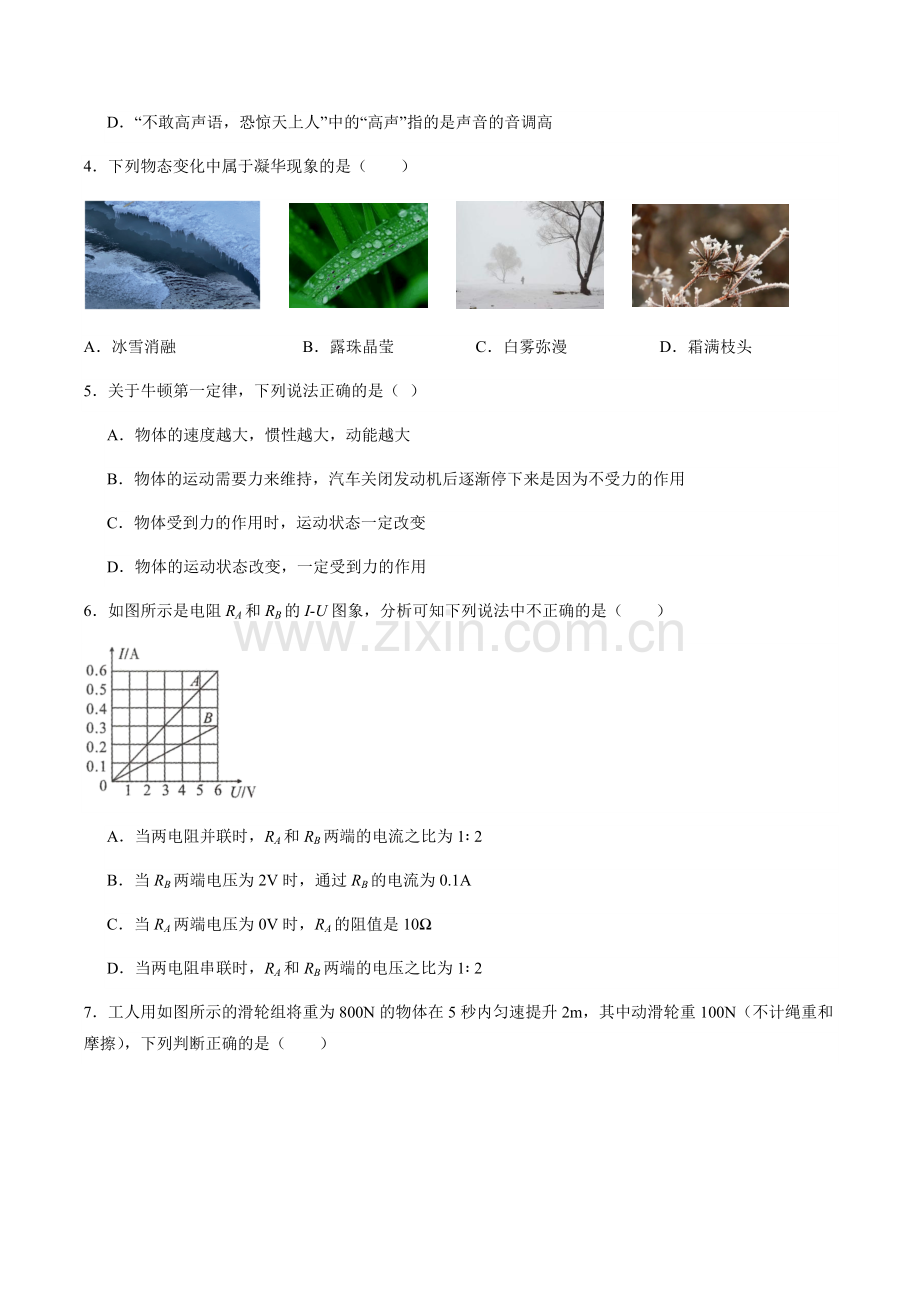

D．“不敢高声语，恐惊天上人”中的“高声”指的是声音的音调高
4．下列物态变化中属于凝华现象的是（　　）

A．冰雪消融 B．露珠晶莹 C．白雾弥漫 D．霜满枝头
5．关于牛顿第一定律，下列说法正确的是（  ）
A．物体的速度越大，惯性越大，动能越大
B．物体的运动需要力来维持，汽车关闭发动机后逐渐停下来是因为不受力的作用
C．物体受到力的作用时，运动状态一定改变
D．物体的运动状态改变，一定受到力的作用
6．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中不正确的是（　　）

A．当两电阻并联时，RA和RB两端的电流之比为1∶ 2
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当RA两端电压为0V时，RA的阻值是10Ω
D．当两电阻串联时，RA和RB两端的电压之比为1∶ 2
7．工人用如图所示的滑轮组将重为800N的物体在5秒内匀速提升2m，其中动滑轮重100N（不计绳重和摩擦），下列判断正确的是（　　）

A．绳端移动的距离为8m
B．此滑轮组的机械效率为80%
C．拉力做功的功率为360W
D．若工人对绳子最大拉力为500N，则他最多可提起重为1400N的物体
8．如图所示，电源电压为4.5V，R1阻值为6Ω，滑动变阻器规格为“”，电压表量程为“”，电流表量程为“”，在保证电路安全的前提下，闭合开关，调节滑动变阻器，下列说法正确的是（    ）

A．滑片向右滑动时，电压表示数变大 B．滑片向左滑动时，电流表示数变大
C．连入电路的最小阻值是 D．电路最大总功率为
二、填空题：本题共4小题，每空1分，共10分。
9．反复弯折铁丝，铁丝弯折处会很烫，铁学内能是通过 （选填“热传递"或“做功”） 的方式增加，此能量的转化与四冲程汽油机的 冲程相同。某汽车百公里耗油5kg，这些汽油完全燃烧可放出的热量是 J。（q汽油=4.6×107J/kg）
10．小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 V；只闭合开关S1时，电阻R两端的电压为 V。

11．如图甲所示，放在水平地面上的物体，受到水平向右的拉力F 的作用，F 的大小与时间t 的关系如图乙所示，物体运动速度 v 与时间t 的关系如图丙所示，由图象可知，当 t=1.5s 时，物体受到摩擦力为 N；当t=4.8s 时，物体受到的摩擦力为 N。

12．如图是某电梯的工作原理图，A、B为滑轮，F为电动机对滑轮组施加的拉力。其中滑轮 （选填“A”或“B”）能省力，某次电梯以1m/s速度将60kg的人匀速提升，电动机输出功率为1960W，则人所受重力与 力是一对平衡力，此次电梯的机械效率为 。

三、作图题：本题共3小题，每小题2分，共6分。
13．如图，杠杆AOB保持静止，O为支点，请作出动力的力臂和阻力。
14．小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
15．闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性（“+”或“-”），并标出磁感线的方向。

  第13题图 第14题图 第15题图
四、简答题：：本题共2小题，每小题3分，共6分。
16．如图是国产防火救灾无人机TB001携灭火弹起飞的情景。请回答：

（1）无人机的机翼形状上凸下平，使飞机获得升力，其原理是什么？
（2）执行投放灭火弹任务时，保持匀速飞行的无人机投弹前后的动能怎样变化？为什么？
17．某质检部门检查发现一种劣质导线，它的横截面积比标准导线的小（如图所示），使用这种劣质导线存在较大的安全隐患。回答下列两个问题：

（1）与标准导线相比，这种劣质导线的电阻有何变化？
（2）为什么使用这种劣质导线存在较大的安全隐患？
五、实验题：本题共3小题，第18题8分，第19题10分，第20题10分，共28分。
18．在探究“导体中的电流与导体电阻的关系”实验中，小刚已连接的部分实验电路如图所示。
（1）请你在答题卡上相应位置用笔画线代替导线帮小刚完成实验电路的连接；

（2）电路连接完成并检查无误后，小刚应先将滑动变阻器的滑片P滑到 （选填“A”或“B”）端，然后再闭合开关；
（3）闭合开关后，小刚发现电压表和电流表均没有示数。此时实验电路出现的故障可能是 ；
A．电流表处开路    B．定值电阻处开路
C．电压表处开路    D．滑动变阻器处开路
（4）排除故障后，小刚重新进行实验。闭合开关，调节滑动变阻器滑片P，让电压表的示数为2V，测得并记录下电流值，断开开关；用10Ω的定值电阻替换5Ω的定值电阻接入电路后，闭合开关，小刚接下来的操作是： ，测得并记录下电流值。
19．用相同规格的钩码做“探究杠杆的平衡条件”实验，完成下列问题。

（1）实验前杠杆状态如图甲所示，应当向 调节平衡螺母使杠杆呈水平状态；
（2）如图乙所示，在杠杆支点的左侧A点悬挂若干钩码，在支点的右侧悬挂1个钩码，发现无论怎样调节右边钩码的位置，都不能使杠杆呈水平。为使杠杆水平，可以通过 （只填一种可行的操作即可）来实现；
（3）调整后继续实验，从支点处缓慢向右移动钩码，直到杠杆再次呈水平，同时记录左、右两侧悬挂的钩码 和 的大小。
（4）杆秤是利用杠杆平衡原理制成的测量物体质量的工具。如图丙所示某杆秤的0刻度距离提纽1cm，秤钩到提纽的水平距离为5cm，秤砣的质量为。则提纽右侧距离提纽5cm处的刻度值应为 kg。
20．小明在“探究凸透镜成像规律”的实验中。

（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，光屏上出现一个清晰的烛焰的像，这个凸透镜的焦距可能是 （填选项）：
A．5cm   B．10cm   C．15cm   D．20cm
（2）小明把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。他可以将光屏向 移动或者不移动光屏，将一个度数合适的 （选填“近视”或“远视”）眼镜的镜片放在凸透镜和烛焰之间，都能让光屏上的像重新变清晰；
（3）完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、 （选填“放大”、“缩小”或“等大”）的像，把光屏移到像所在的位置，直接观察光屏，光屏上 （选填“有”或“没有”）烛焰的像。
六、综合应用题：本题共2小题，第21题8分，第22题8分，共16分。解答时需写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分。
21．水环境质量是生态文明建设的重要篇章，我省“六水共治”攻坚战已全面打响。如图所示，一艘保洁船正在开展海上环卫作业。船由柴油机提供动力，热机效率为30％。（取，，）
（1）工人打捞废弃物时，使用的打捞杆相当于 杠杆（选填“省力”或“费力”）。
（2）某废弃物悬浮在水面下1m深处，所受海水的压强是多大？( )
（3）工人将该质量为3kg的废弃物打捞上船，水面距离船沿的高度为1.5m，从水面到船沿这一过程，工人对废弃物至少做了多少功？( )
（4）若船以1000N的牵引力在海上匀速行驶15km，需消耗多少柴油？

22．如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。
（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；
（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。

2024年中考第一次模拟考试（贵州卷）
物理·全解全析
一、选择题：本题共8小题，每小题3分，共24分。每小题给出的选项中，第1~6题只有一项符合要求，第7~8题有多项符合要求。全选对得3分，选对但不全得1分，选错或不答的得0分。
1．关于能源与信息，下列说法正确的是（　　）
A．电力、焦炭属于一次能源 B．核能不属于清洁型绿色能源
C．超声波只能传递能量，不能传递信息 D．北斗导航系统是利用电磁波传递信息的
【答案】．D
【解析】A．电力、焦炭都是其它能源转化来的，属于二次能源，故A错误；
B．清洁能源是指温室气体和污染物零排放或排放很少的能源，核能属于清洁型绿色能源，故B错误；
C．超声波既能传递能量，也能传递信息，故C错误；
D．电磁波可以在真空中传播，北斗导航系统是利用电磁波传递信息的，故D正确。
故选D。
2．下列装置中， 利用图示实验原理工作的是（　　）

A．电烤箱 B．发电机 C．电风扇 D．电磁继电器
【答案】．C
【解析】A．电烤箱的工作原理是电流的热效应，故A不符合题意；
B．发电机的工作原理是闭合电路中的部分导体切割磁感线产生感应电流故B不符合题意；
C．电风扇的工作原理是通电导体在磁场中受力的作用，故C符合题意；
D．电磁继电器的工作原理是通电导线的周围存在磁场，故D不符合题意。
故选C。
3．下列诗句或俗语中蕴含的声学知识正确的是（　　）
A．“柴门闻犬吠，风雪夜归人”说明声音可以传递能量
B．“闻其声而知其人”主要是根据音色进行判别的
C．“响鼓也要重锤敲”说明物体振动频率越高，响度越大
D．“不敢高声语，恐惊天上人”中的“高声”指的是声音的音调高
【答案】．B
【解析】A．“柴门闻犬吠，风雪夜归人”意思是听到狗的叫声，知道人回来了，这说明声音能传递信息，故A错误；
B．音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同，我们能“闻其声而知其人”,主要是根据音色来判别的，故B正确；
C．“响鼓也要重锤敲”, 重锤敲击鼓面，鼓面的振动幅度大，说明物体振动幅度越大，响度越大，故C错误；
D．声音的响度指的是声音的大小，“不敢高声语，恐惊天上人”这里的“高”指的是声音的响度大，故D错误。
故选B
4．下列物态变化中属于凝华现象的是（　　）

A．冰雪消融 B．露珠晶莹 C．白雾弥漫 D．霜满枝头
【答案】．D
【解析】A．冰雪消融，固态的雪变成液态的水，是熔化现象，故A不符合题意；
B．露的形成，是空气中的水蒸气遇冷形成的小水珠，是液化现象，故B不符合题意；
C．白雾，是空气中的水蒸气遇冷形成的，是液化现象，故C不符合题意；
D．霜满枝头，是空气中的水蒸气遇冷变成固态的白色冰晶，属于凝华现象，故D符合题意。
故选D。
5．关于牛顿第一定律，下列说法正确的是（  ）
A．物体的速度越大，惯性越大，动能越大
B．物体的运动需要力来维持，汽车关闭发动机后逐渐停下来是因为不受力的作用
C．物体受到力的作用时，运动状态一定改变
D．物体的运动状态改变，一定受到力的作用
【答案】．D
【解析】A．惯性大小只跟物体的质量有关，与速度无关，动能与物体的质量与速度有关，质量越大，速度越大，动能越大。故A错误；
B．物体的运动不需要力来维持，力是改变物体运动状态的原因，汽车关闭发动机后逐渐停下来是因为受阻力作用，故B错误；
C．物体受平衡力作用时，运动状态不变，故C错误；
D．力是改变物体运动状态的原因，故物体的运动状态改变，一定受到力的作用，故D正确。
故选D。
6．如图所示是电阻RA和RB的I-U图象，分析可知下列说法中不正确的是（　　）

A．当两电阻并联时，RA和RB两端的电流之比为1∶ 2
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当RA两端电压为0V时，RA的阻值是10Ω
D．当两电阻串联时，RA和RB两端的电压之比为1∶ 2
【答案】．A
【解析】AC．两电阻的阻值分别为

因电阻是导体本身的一种性质，与两端的电压和通过的电流无关， 所以，当RA两端电压为0V时，RA的阻值仍为10Ω不变， 因并联电路中各支路两端的电压相等， 所以，当两电阻并联时，通过RA和RB的电流之比

故A错误，符合题意，C正确，不符合题意；
B．由图象可知，当
UA=UB=2V
时，IA=0.2A、IB=0.1A，故B正确，不符合题意；
D．因串联电路中各处的电流相等， 所以，当两电阻串联时，RA和RB两端的电压之比

故D正确，不符合题意。
故选A。
7．工人用如图所示的滑轮组将重为800N的物体在5秒内匀速提升2m，其中动滑轮重100N（不计绳重和摩擦），下列判断正确的是（　　）

A．绳端移动的距离为8m
B．此滑轮组的机械效率为80%
C．拉力做功的功率为360W
D．若工人对绳子最大拉力为500N，则他最多可提起重为1400N的物体
【答案】．CD
【解析】A．由图通过动滑轮绳子的段数n=3，绳子自由端的距离
s=nh=3×2m=6m
故A错误；
BC．不计绳重和摩擦，绳子自由端的拉力

由得，拉力做作的功为

又根据可得，拉力做功的功率为

由可得，滑轮组的机械效率为

故B错误，C正确；
D．由题意知，工人对绳子最大拉力为500N，由

可得，他最多可提起重为

故D正确。
故选CD。
8．如图所示，电源电压为4.5V，R1阻值为6Ω，滑动变阻器规格为“”，电压表量程为“”，电流表量程为“”，在保证电路安全的前提下，闭合开关，调节滑动变阻器，下列说法正确的是（    ）

A．滑片向右滑动时，电压表示数变大 B．滑片向左滑动时，电流表示数变大
C．连入电路的最小阻值是 D．电路最大总功率为
【答案】．BD
【解析】由电路图可知，串联，电流表测电路电流，电压表测的电压。
AB．滑片向右滑动时，滑动变阻器电阻变大，则总电阻变大，根据知，电流变小。再根据知定值电阻两端电压变小，即电压表示数变小。滑片向左滑则反之。故A错误，B正确。
CD．分析得，在保证电路安全的前提下，当定值电阻两端电压为3V时，电路中电流最大，最大电流为

此时连入电路的阻值最小，最小阻值为

根据，此时电路总功率最大，最大总功率为

故C错误，D正确。
故选BD。
二、填空题：本题共4小题，每空1分，共10分。
9．反复弯折铁丝，铁丝弯折处会很烫，铁学内能是通过 （选填“热传递"或“做功”） 的方式增加，此能量的转化与四冲程汽油机的 冲程相同。某汽车百公里耗油5kg，这些汽油完全燃烧可放出的热量是 J。（q汽油=4.6×107J/kg）
【答案】．做功 压缩
【解析】[1][2]反复弯折铁丝是通过做功的方式使铁丝的内能增加，此过程是机械能转化为内能。四冲程汽油机的压缩冲程中活塞对燃料混合物做功，使燃料混合物的内能增加，是机械能转化成内能。故二者能量转化相同。
[3] 某汽车百公里耗油5kg，这些汽油完全燃烧可放出的热量

10．小灯泡的I-U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为 V；只闭合开关S1时，电阻R两端的电压为 V。

【答案】．2.5 1.0
【解析】[1][2]只闭合开关S1，电路中小灯泡L和电阻R串联，再闭合开关S2，电路中只有小灯泡L，此时小灯泡L两端的电压等于电源电压，电流表的示数为0.25A，由题图可知，电源电压U=2.5V，只闭合开关S1时，电源电压

电流表的示数为0.2A，小灯泡L两端的电压为1.5V，则

11．如图甲所示，放在水平地面上的物体，受到水平向右的拉力F 的作用，F 的大小与时间t 的关系如图乙所示，物体运动速度 v 与时间t 的关系如图丙所示，由图象可知，当 t=1.5s 时，物体受到摩擦力为 N；当t=4.8s 时，物体受到的摩擦力为 N。

【答案】．2 4
【解析】[1]从丙图可知，物体在0~2s时是静止，在2~4s是加速运动，在4~6s是匀速运动，匀速运动时，摩擦力等于拉力，等于4N，当 t=1.5s 时，物体处于静止，摩擦力属于静摩擦力，物体处于平衡状态，由图乙可知拉力等于推力等于2N，故其大小为2N。
[2]当t=4.8s 时，物体做匀速直线运动，物体处于平衡状态，故物体受到的摩擦力等于拉力，为4N。
12．如图是某电梯的工作原理图，A、B为滑轮，F为电动机对滑轮组施加的拉力。其中滑轮 （选填“A”或“B”）能省力，某次电梯以1m/s速度将60kg的人匀速提升，电动机输出功率为1960W，则人所受重力与 力是一对平衡力，此次电梯的机械效率为 。

【答案】．A 电梯对人的支持 30.6%
【解析】[1]由图可知，A是动滑轮可以省力，B是定滑轮不能省力。
[2]依题意人被匀速提升，则人所受的重力与电梯对人的支持力是一对平衡力。
[3]依题意，绳子承重段数n=2，则绳子自由端速度为

绳子自由端受到的拉力为

人的重力为

则电梯的机械效率为

三、作图题：本题共3小题，每小题2分，共6分。
15．如图，杠杆AOB保持静止，O为支点，请作出动力的力臂和阻力。
16．小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。

17．闭合开关，通电螺线管附近的小磁针方向如图所示，请在图中括号内标出电源的极性（“+”或“-”），并标出磁感线的方向。

  第13题图 第14题图 第15题图
15【答案】【解析】．
【详解】阻力F2的作用点在点B，方向竖直向下；过支点O作动力F1的作用线的垂线段，即为动力F1的力臂l1，如图所示

16【答案】【解析】．
【详解】根据题意可知，闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮，说明警示灯L被短路了；当井盖被移动时，相当于开关S1断开，警示灯L发光，说明开关S是总开关，R0在电路中，保护电路，如图所示：

17【答案】【解析】．
【详解】闭合开关，通电螺线管附近的小磁针方向如图所示，结合小磁针N极所指方向和磁极间的相互作用，通电螺线管的右端为N极，则左端为S极，磁体外部的磁感线方向为从N极指向S极；根据右手螺旋定则，螺线管的电流方向向下，则电源的左端为正极，如图所示：
四、简答题：：本题共2小题，每小题3分，共6分。
13．如图是国产防火救灾无人机TB001携灭火弹起飞的情景。请回答：

（1）无人机的机翼形状上凸下平，使飞机获得升力，其原理是什么？
（2）执行投放灭火弹任务时，保持匀速飞行的无人机投弹前后的动能怎样变化？为什么？
【答案】【解析】．
（1）机翼的形状上凸下平，机翼上方空气流速大压强小，机翼下方空气流速小压强大，故产生向上的压强差，因而产生向上的压力差，即飞机的升力。
（2）无人机的动能变小；动能由质量和速度决定，因为无人机的速度不变，但投弹后质量减小，所以动能变小。
14．某质检部门检查发现一种劣质导线，它的横截面积比标准导线的小（如图所示），使用这种劣质导线存在较大的安全隐患。回答下列两个问题：

（1）与标准导线相比，这种劣质导线的电阻有何变化？
（2）为什么使用这种劣质导线存在较大的安全隐患？
【答案】【解析】（1）导体的电阻大小与材料、长度、横截面积等有关，劣质导线，它的横截面积比标准导线的小，在材料、长度相同时，横截面积越小，电阻越大，故与标准导线相比，这种劣质导线的电阻变大。
（2）根据焦耳定律，在电流与通电时间相同，电阻越大，产生的热量越多，由于劣质导线的电阻变大，同等情况下，在电流通过时更容易发热，引发火灾。
五、实验题：本题共3小题，第18题8分，第19题10分，第20题10分，共28分。
18．在探究“导体中的电流与导体电阻的关系”实验中，小刚已连接的部分实验电路如图所示。
（1）请你在答题卡上相应位置用笔画线代替导线帮小刚完成实验电路的连接；

（2）电路连接完成并检查无误后，小刚应先将滑动变阻器的滑片P滑到 （选填“A”或“B”）端，然后再闭合开关；
（3）闭合开关后，小刚发现电压表和电流表均没有示数。此时实验电路出现的故障可能是 ；
A．电流表处开路    B．定值电阻处开路
C．电压表处开路    D．滑动变阻器处开路
（4）排除故障后，小刚重新进行实验。闭合开关，调节滑动变阻器滑片P，让电压表的示数为2V，测得并记录下电流值，断开开关；用10Ω的定值电阻替换5Ω的定值电阻接入电路后，闭合开关，小刚接下来的操作是： ，测得并记录下电流值。
【答案】． B AD 调节滑动变阻器的滑片，让电压表的示数为2V
【解析】（1）[1]由题意可知，电流表的负接线柱与开关的左侧相连，滑动变阻器的右侧上端接线柱与电源的正极相连，如下图：

（2）[2]为保护电路，在闭合开关S前，应使滑动变阻器的滑片P置于阻值最大处的B端。
（3）[3]A．如图可知，若电流表开路，整个电路断路，电流表和电压表无示数，故A符合题意；
B．如图可知，若定值电阻开路，电流表物示数，此时电压表相当于测电源电压，即电压表有示数，故B不符合题意；
C．如图所示，若电压表开路，电压表无示数，电流表与其他元件串联，则电流表有示数，故C不符合题意；
D．如图所示，若滑动变阻器开路，整个电路断路，电压表和电流表都没有示数，故D符合题意。
故选AD。
（4）[4]探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，所以调节滑动变阻器的滑片，让电压表的示数为2V。
19．用相同规格的钩码做“探究杠杆的平衡条件”实验，完成下列问题。

（1）实验前杠杆状态如图甲所示，应当向 调节平衡螺母使杠杆呈水平状态；
（2）如图乙所示，在杠杆支点的左侧A点悬挂若干钩码，在支点的右侧悬挂1个钩码，发现无论怎样调节右边钩码的位置，都不能使杠杆呈水平。为使杠杆水平，可以通过 （只填一种可行的操作即可）来实现；
（3）调整后继续实验，从支点处缓慢向右移动钩码，直到杠杆再次呈水平，同时记录左、右两侧悬挂的钩码 和 的大小。
（4）杆秤是利用杠杆平衡原理制成的测量物体质量的工具。如图丙所示某杆秤的0刻度距离提纽1cm，秤钩到提纽的水平距离为5cm，秤砣的质量为。则提纽右侧距离提纽5cm处的刻度值应为 kg。
【答案】．右 见解析 重力 力臂 0.4
【解析】（1）[1]由图可知，杠杠左端下沉，说明杠杆的重心偏左，应将平衡螺母向右调节，直至杠杆在水平位置平衡。
（2）[2]如乙图所示，在杠杆支点的左侧A点悬挂4个钩码，在支点的右侧只悬挂1个相同规格的钩码，则左端钩码的重是右端钩码重的4倍，根据杠杆的平衡条件F1l1=F2l2，则杠杆右端的力臂应为左端力臂的4倍，所以为使杠杆水平平衡，可以通过将左侧的钩码向右移动2格，右端的钩码悬挂在右侧距支点第4格的位置，即可满足杠杆的平衡条件，杠杆能水平平衡。
（3）[3][4]根据杠杆的平衡条件F1l1=F2l2，在做“探究杠杆的平衡条件”实验中，要测量动力、动力臂、阻力、阻力臂，因此从支点处缓慢向右移动钩码，直到杠杆再次呈水平，同时记录左、右两侧悬挂的钩码重力和力臂的大小。
（4）[5]由题可知，秤砣的重力为
G秤砣=m秤砣g=0.5kg×10N/kg=5N
根据杠杆的平衡条件F1l1=F2l2，则有
G秤钩×5cm=G秤砣×1cm
则
G秤钩×5cm=5N×1cm
解得G秤钩=1N，提纽右侧距离提纽5cm处的刻度值时，有
(G秤钩+G物)×5cm=G秤砣×5cm
即
(1N+G物)×5cm=5N×5cm
解得G物=4N，由G=mg可以，物体的质量为

即提纽右侧距离提纽5cm处的刻度值应为0.4kg
20．小明在“探究凸透镜成像规律”的实验中。

（1）当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，光屏上出现一个清晰的烛焰的像，这个凸透镜的焦距可能是 （填选项）：
A．5cm   B．10cm   C．15cm   D．20cm
（2）小明把蜡烛向右移动一小段距离，发现光屏上烛焰的像变模糊了。他可以将光屏向 移动或者不移动光屏，将一个度数合适的 （选填“近视”或“远视”）眼镜的镜片放在凸透镜和烛焰之间，都能让光屏上的像重新变清晰；
（3）完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、 （选填“放大”、“缩小”或“等大”）的像，把光屏移到像所在的位置，直接观察光屏，光屏上 （选填“有”或“没有”）烛焰的像。
【答案】．B 右 远视 等大 没有
【解析】（1）[1]当蜡烛、凸透镜、光屏在光具座上的位置如图所示时，物距大于像距，成倒立、缩小的实像，且
u=30.0cm>2f①
像距
f<15.0cm<2f②
由①和②得到
7.5cm<f<15.0cm
这个凸透镜的焦距可能是10cm。
故选B。
（2）[2][3]凸透镜成实像的条件下，物距变小，像距变大，像变大，小明把蜡烛向右移动一小段距离，物距变小，像距应变大，他可以将光屏向右移动，让光屏上的像重新变清晰。不移动光屏，因凸透镜对光线有会聚作用，可提前像的会聚，故将一个度数合适的远视眼镜的镜片放在凸透镜和烛焰之间，都能让光屏上的像重新变清晰。
（3）[4]平面镜成的像与物体大小相等，完成上述探究后，小明把凸透镜换成一块薄玻璃板，透过玻璃板能看到烛焰正立、等大的像。
[5]虚像不能成在光屏上，把光屏移到像所在的位置，直接观察光屏，光屏上没有烛焰的像，说明平面镜成的像是虚像。
六、综合应用题：本题共2小题，第21题8分，第22题8分，共16分。解答时需写出必要的文字说明、计算公式及过程，若只写出计算结果将不得分。
21．水环境质量是生态文明建设的重要篇章，我省“六水共治”攻坚战已全面打响。如图所示，一艘保洁船正在开展海上环卫作业。船由柴油机提供动力，热机效率为30％。（取，，）
（1）工人打捞废弃物时，使用的打捞杆相当于 杠杆（选填“省力”或“费力”）。
（2）某废弃物悬浮在水面下1m深处，所受海水的压强是多大？( )
（3）工人将该质量为3kg的废弃物打捞上船，水面距离船沿的高度为1.5m，从水面到船沿这一过程，工人对废弃物至少做了多少功？( )
（4）若船以1000N的牵引力在海上匀速行驶15km，需消耗多少柴油？

【答案】．费力 45J 1.25kg
【解析】解：（1）打捞杆动力臂小于阻力臂，故为费力杠杆。
（2）所受海水的压强

（3）工人对废弃物做的功

（4）有用功

热机效率为30％，消耗柴油质量

答：（1）使用的打捞杆相当于费力杠杆；
（2）受海水压强为；
（3）工人对废弃物至少做功45J ；
（4）消耗柴油质量1.25kg。
22．如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。
（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；
（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。

【答案】．（1）3.75W；（2）0~15Ω
【解析】解：（1）S1、S2、S3均闭合时，R1、R2并联，滑动变阻器R、电压表、电流表被短接，电源电压U=5V，电路中定值电阻R1=10Ω，R2=20Ω，电路中的总电阻R总为

即推出

电路消耗的总功率

（2）S1闭合，S2、S3断开，R1与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，当滑动变阻器R接入电阻为0时，电路中总电阻最小，电路中的电流最大，此时电路中的电流为

由以上分析可知，电路中电流最大时并未超过电流表的量程，故滑动变阻器阻值可选取的最小值为Rmin=0。
根据串联电路中的电阻分压原理，滑动变阻器的电阻越大，其两端电压越大，电压表的示数也就越大，但电压表由于量程限制，最大示数只能到3V，此时是滑动变阻器达到电路安全允许的最大值，根据串联电路中电源两端电压等于各用电器两端电压之和

可知，当滑动变阻器R两端的电压达到电压表的量程Umax=3V时，定值电阻R1两端电压最小，此时电路中电流最小为

由以上分析可知，当时，滑动变阻器接入电路中的阻值最大，滑动变阻器接入电路中的最大阻值为

滑动变阻器R的最大阻值为20Ω，所以可以取到15Ω，综上可总结出滑动变阻器R能接入电路的阻值范围是0~15Ω。
答：（1）开关S1、S2、S3均闭合时，电路消耗的总功率为3.75W。
（2）S1闭合，S2、S3断开，为保证电路元件安全，滑动变阻器R能接入电路的阻值范围是0~15。
