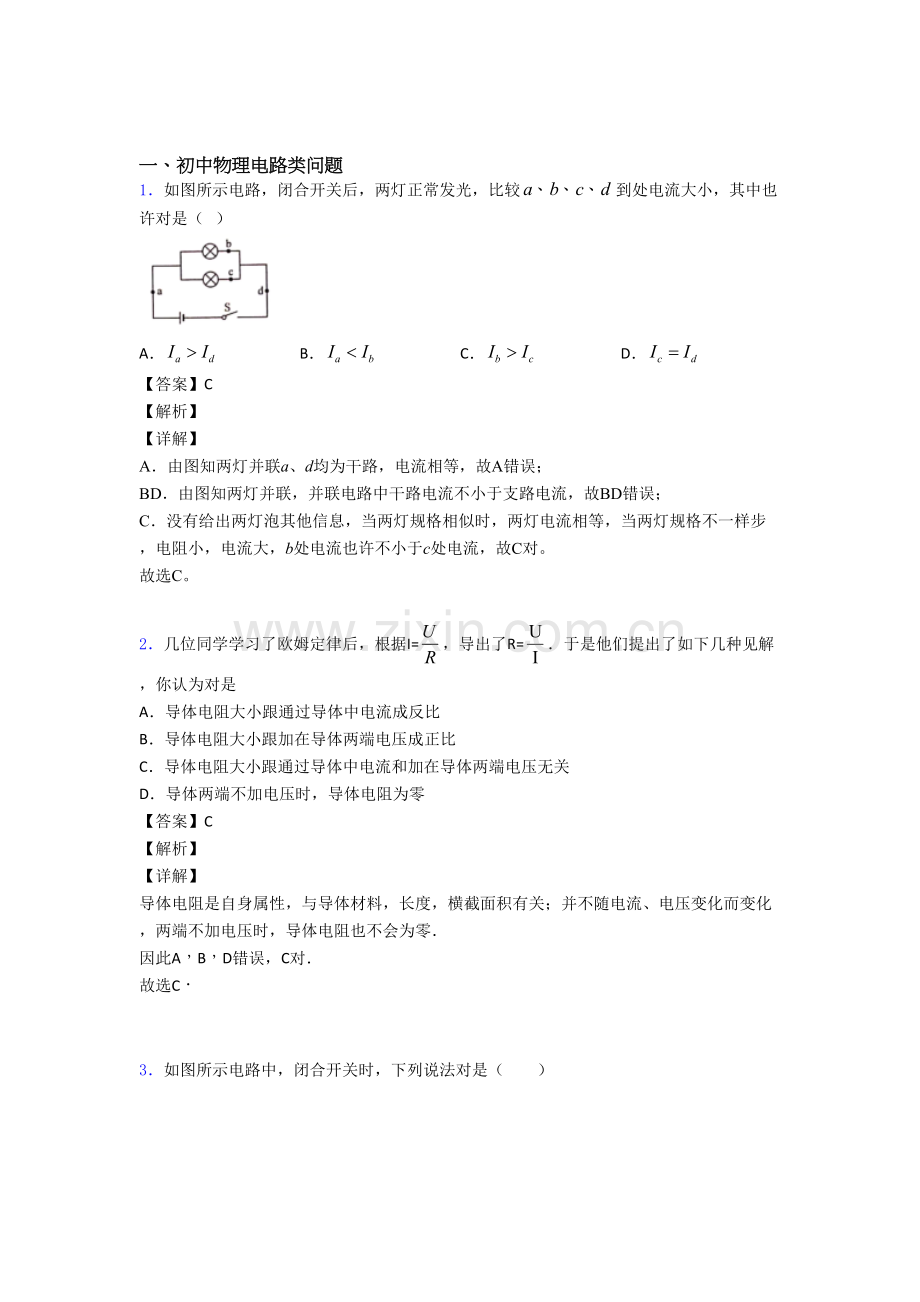

一、初中物理电路类问题
1．如图所示电路，闭合开关后，两灯正常发光，比较到处电流大小，其中也许对是（ ）
A． B． C． D．
【答案】C
【解析】
【详解】
A．由图知两灯并联a、d均为干路，电流相等，故A错误；
BD．由图知两灯并联，并联电路中干路电流不小于支路电流，故BD错误；
C．没有给出两灯泡其他信息，当两灯规格相似时，两灯电流相等，当两灯规格不一样步，电阻小，电流大，b处电流也许不小于c处电流，故C对。
故选C。
2．几位同学学习了欧姆定律后，根据I=，导出了R=．于是他们提出了如下几种见解，你认为对是
A．导体电阻大小跟通过导体中电流成反比
B．导体电阻大小跟加在导体两端电压成正比
C．导体电阻大小跟通过导体中电流和加在导体两端电压无关
D．导体两端不加电压时，导体电阻为零
【答案】C
【解析】
【详解】
导体电阻是自身属性，与导体材料，长度，横截面积有关；并不随电流、电压变化而变化，两端不加电压时，导体电阻也不会为零．
因此A，B，D错误，C对．
故选C．

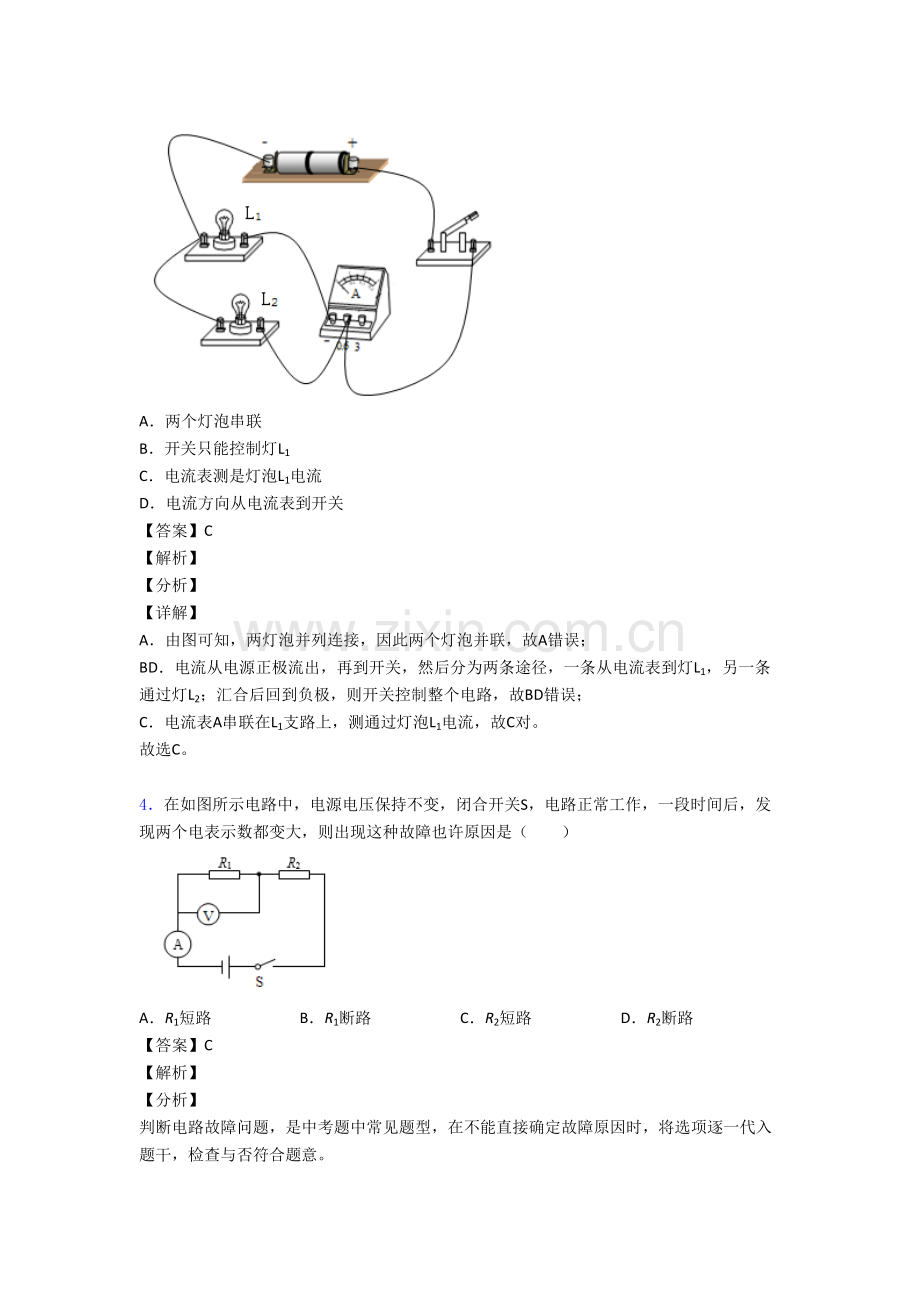

3．如图所示电路中，闭合开关时，下列说法对是（ ）
A．两个灯泡串联
B．开关只能控制灯L1
C．电流表测是灯泡L1电流
D．电流方向从电流表到开关
【答案】C
【解析】
【分析】
【详解】
A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；
BD．电流从电源正极流出，再到开关，然后分为两条途径，一条从电流表到灯L1，另一条通过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；
C．电流表A串联在L1支路上，测通过灯泡L1电流，故C对。
故选C。
4．在如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障也许原因是（ ）
A．R1短路 B．R1断路 C．R2短路 D．R2断路
【答案】C
【解析】
【分析】
判断电路故障问题，是中考题中常见题型，在不能直接确定故障原因时，将选项逐一代入题干，检查与否符合题意。
【详解】
A．假如R1发生了短路，电压表达数变为零，故A错误；
B．假如R1发生了断路，电流表达数变为零，故B错误；
C．假如R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表达数增大，故C对；
D．假如R2出现断路，电流表达数变为零，故D错误。
故选C。
5．下列有关说法对是（ ）
A．电路两端有电压，电路中一定有电流
B．影响电阻大小原因是材料和长度
C．电动机工作时产热多少可用Q=UIt计算
D．电功率是表达电流做功快慢物理量
【答案】D
【解析】
【分析】
电压是形成电流原因；电路中有电压且电路是通路，电路中才有电流．导体电阻与导体材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即．电功率物理意义是表达电流做功快慢物理量．
【详解】
A、电路两端有电压，电路中不一定有电流，还要看电路与否是通路；故A错误；
B、导体电阻与导体材料、长度、横截面积有关．故B错误；
C、电动机不属于纯电阻电路，故产热多少只能用计算．故C错误；
D、电功率是表达电流做功快慢物理量；故D对；
故选D．
【点睛】
此题考察电学多种知识点，理解电压与电流关系、明确影响电阻诸多原因、理解电动机属于非纯电阻电路、理解电功率意义；可解答此题．
6．如图甲所示电路中，闭合开关，两灯泡均发光，且两个完全相似电流表和指针偏转分别如图乙、丙所示，通过灯泡和电流分别为
A． B．
C． D．
【答案】C
【解析】
【分析】
【详解】
如图甲，A1和A2并联，A1测量L2电流I2，A2位于干路，测量干路电流I，根据干路电流等于和支路电流之和，因此，根据图乙和丙，可知，A1使用小量程，读数为，A2使用大量程，读数为．
由于干路电流等于和支路电流之和，因此通过L1电流为：．
故选C．
7．图中，用滑动变阻器来控制6伏小灯亮暗。规定从正常发光到完全熄灭持续变化，电源为4节干电池，应采用接法是（ ）
A．C接M，B接N B．A接M，B接N，D接N
C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N
【答案】C
【解析】
【分析】
【详解】
根据题意可知：电源电压为6V，当灯泡两端电压为额定电压6V时正常发光，滑动变阻器移动使灯泡两端电压发生变化，从而变化灯泡亮暗，且电路会出现灯泡被短路而熄灭现象。
A．C接M，B接N，当滑片移到右端时接入电路电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得电压变小，灯泡变暗，不能使灯泡完全熄灭，因此不符合规定，故A不符合题意；
B．A接M，B接N，D接N，当滑片移到左端时接入电路电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得电压变小，灯泡变暗，不能使灯泡完全熄灭，因此不符合规定，故B不符合题意；
C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器最大阻值并联灯泡正常发光，符合题意，故C符合题意；
D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片移动不能变化灯泡两端电压，即灯泡亮暗不变，故D不符合题意。
故选C。
8．如图所示电路中，闭合开关，电压表V1示数是7.5V，电压表V2示数为9V，若电源电压U为12V，则L2两端电压是（ ）
A．4.5V B．5.5V C．3V D．2V
【答案】A
【解析】
【详解】
由电路图可知，三灯泡串联，V1测L1、L2两端电压，V2测L2、L3两端电压，则
，
，
；
解得U2＝4.5V；
故选A。
9．如图新型落地扇有一种电源开关S1，闭合S1，电动机正常作，其内部尚有个防倾倒开关S2，S2处在常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能是
A． B．
C． D．
【答案】C
【解析】
【详解】
ABCD．由题意可以得出，当开关S1和S2同步闭合时，电动机工作，当开关S2断开时，电动机就停止工作，因此两开关应当为串联关系，故ABD选项不符合题意，C选项符合题意。
故选C。
10．有关如图所示课堂小试验，下列说法中对是（ ）
A．甲图是自制盐水电池，当用电压表测其电压时，锌片是该电池正极
B．乙图中，同步在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀时间比在冷水中短，这个现象阐明温度越高，分子运动越剧烈
C．丙图中，用绸子摩擦玻璃棒，玻璃棒上某些电子会转移到绸子上
D．丁图电路中，A，B两个接线柱间是一段保险丝，C，D两个接线柱间是一段铜丝，向右移动滑动变阻器滑片，过一会儿发现铜丝先熔断
【答案】BC
【解析】
【分析】
本题考察电压表连接、分子热运动、摩擦起电实质及保险丝材料特点。
【详解】
A．由电压表连接可知，电压表正接线柱与电源正极相连，图甲中，与电压表正接线柱相连是铜片，且电压表指针正向偏转，故铜片是电池正极，故A不对；
B．图乙中，热水温度高，红墨水与水混合均匀时间短，阐明分子在热水中运动得快，故B对；
C．用绸子摩擦过玻璃棒带正电，带正电原因是玻璃棒失去电子，失去电子转移绸子身上，故C对；
D．由图丁可知，保险丝和铜丝是串联连接，则通过它们电流相似，而保险丝材料特点是电阻较大，熔点较低，根据Q=I2Rt得，通电相似时间，保险丝产生热量比铜丝产生热量大，因此先熔断是保险丝，故D不对。
故选BC。
11．如图所示电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器滑片，小灯泡都不发光。现用一只电压表检测这一现象产生原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象原因也许是（ ）
A．L短路 B．L断路 C．R断路 D．R0短路
【答案】A
【解析】
【分析】
【详解】
从图中可看到，这是一种串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流，当电压表接ab两点时，电压表是没有示数；接ac两点时，电压表测R0电压，有电流流过R0，那么电压表有示数；这些状况符合题中条件，因此也许是L短路，选项A符合题意；
B．假设L断路，那么电路中是没有电流，当电压表接ab两点时，有微小电流流过电压表，电压表测是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是L断路，B项不合题意；
C．假设R断路，那么电路中是没有电流，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数；接ac两点时，也没有电流流过电压表，电压表是没有示数；这些状况不符合题中条件，因此不也许是R断路，C项不合题意；
D．假设R0短路，电路中是有电流，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数；这些状况不符合题中条件，因此不也许是R0短路，D项不合题意。
故选A。
12．将规格分别为“6V 6W”和“6V 3W”甲乙两只小灯泡串联后接到电压为6V电源上，两灯均发光，忽视灯丝电阻变化，则下列说法中对是（ ）
A．甲灯两端电压较大 B．通过乙灯电流较大
C．甲灯较亮 D．乙灯较亮
【答案】D
【解析】
【分析】
两灯泡额定电压相等，根据比较两灯泡电阻之间关系，两灯泡串联时通过它们电流相等，根据比较两灯电压关系，根据比较两灯泡实际功率之间关系，从而确定灯泡亮度关系。
【详解】
AB．根据得，两灯电阻分别为
串联时电流到处相等，乙电阻大，根据可知，乙灯两端电压大，故AB错误；
CD．根据可知，电流相等时，电阻大功率也大，因此乙灯较亮，故C错误、D对。
故选D。
【点睛】
重点是欧姆定律应用和电功率率计算，关键是运用好串联电路电压和电流特点，是电路最基本规律，是分析电路基础，一定要纯熟掌握。
13．在如图所示电路中，开关S闭合时，规格相似灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心小明在读数时只在纸上记录了如图所示数字，则下列说法中对是（ ）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中电流为0.6A，L1、L2两端电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相似两个灯泡均能发光时，它们连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条途径，电流从电源正极出发，经乙电表后分支，一支经灯泡L1回到电源负极，一支经灯泡L2、丙电表回到电源负极，则甲为电压表测电源电压，乙为电流表测干路电流，丙为电流表测L2支路电流，由于并联电路中各支路两端电压相等，且干路电流等于各支路电流之和，由于通过两灯泡电流相等，干路电流是L2支路电流两倍，由图中数据可知：乙示数为1.2 A，丙示数为0.6 A，则甲示数为0.3 V；乙示数为0.6 A，丙示数为0.3 A，则甲示数为1.2 V，通过L1、L2电流均为0.3 A，故A、B不对；
CD．当两灯泡串联时，电路中电流只有一条途径，电流从电源正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源负极，则甲为电流表测电路中电流，乙为电压表测L2两端电压，丙为电压表测电源电压，由于串联电路中各处电流相等，且两灯泡规格相似时它们两端电压相等，因此电源电压是L2两端电压2倍，即丙示数是乙示数2倍，由图中数据可知：丙示数为1.2 V，乙示数为0.6 V，则甲示数为0.3 A；丙示数为0.6 V，乙示数为0.3 V，则甲示数为1.2 A，L1、L2两端电压均为0.3 V，故D错误，C对。
故选C。
14．如图所示，电流表A1、A2、A3示数分别为30mA、50mA、70mA，则电流表
A．A示数是150mA
B．A示数是70mA
C．A'示数是80mA
D．A'示数是30mA
【答案】C
【解析】
【详解】
由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示：
由并联电路规律可知，A示数等于A2、A3示数之和；A'示数A1、A2示数之和，
即A示数：
I=I2+I3=50mA+70mA=120mA；
A'电流
I'=I1+I2=30mA+50mA=80mA；
故选C。
15．两个定值电阻，甲标有“10 2A”，乙标有“20 0. 5A”。如将它们并联起来，电路中最大总功率及将它们串联起来电路两端容许加最大电压为（ ）
A．30W 30V B．15W 10V C．15W 15V D．30W 60V
【答案】C
【解析】
【分析】
根据欧姆定律求出两电阻两端容许所加最大电压，根据并联电路电压特点可知，两电阻并联时，并联电路两端容许加最大电压为较小一种，再根据欧姆定律和并联电路电流特点求出干路电流，运用求出电路中最大总功率；已知两电阻容许通过最大电流，根据串联电路电流特点可知，两电阻串联时电路容许通过最大电流为两个容许通过最大电流较小值，再根据串联电路电阻特点和欧姆定律求出电路最大电压。
【详解】
AD．根据可得，两电阻两端容许所加最大电压
，
因并联电路中各支路两端电压相等，则两只电阻并联时，电路中最大电压
通过乙电阻电流
则并联电路中最大总功率
故AD错误；
BC．因串联电路中各处电流相等，则两只电阻串联时，电路中最大电流
根据可得，串联电路两端容许加最大电压
故B错误、C对。
故选C。
16．如图所示电路较为复杂,但采用合理估算，就可以算出电流表A与毫安表mA示数分别为( ).
A．0.13 A．30 mA
B．0.11 A, 10 mA
C．0.33 A,30 mA
D．0.31 A, 10 mA
【答案】A
【解析】
【详解】
通过电路图分析可知，1Ω和2个1000Ω是并联，因此可以忽视通过2个1000Ω电流，这样电路就简化成300Ω和1Ω、1000Ω并联，这样mA表测得是1Ω和1000Ω串联电路电流，在计算电流时，可以近似认为：
通过300Ω电流：
因此电流表A读数是：
故A项符合题意；BCD项不符合题意；
17．《探索》节目简介说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电花粉。通过摩擦后来蜜蜂和空气带电状况，如下说法对是（ ）
A．空气不带电 B．蜜蜂带正电 C．蜜蜂带负电 D．空气带负电
【答案】C
【解析】
【详解】
同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂互相吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C对。
故选C。
18．如图所示是一种运用电磁继电器温度自动控制装置。有关该装置，下列说法对是（ ）
A．装置中温度计使用水银是绝缘体
B．装置中电磁继电器与电动机原理相似
C．当温度达到90℃时，铃响灯不亮
D．当温度低于90℃时，铃响灯不亮
【答案】C
【解析】
【详解】
A．装置中温度计使用水银是导体，这样才符合条件，使电路可以导电，A错误；
B．装置中电磁继电器是运用电流磁效应，电动机原理是通电线圈在磁场中受力而转动，这两个原理不一样，B错误；
C．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C对；
D．当温度低于90℃时，控制电路断开，电磁铁不会把上面金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D错误。
19．小宇学习了电路知识后，想运用发光二极管设计一种带有指示灯开关照明电路，晚间关闭照明灯后，运用二极管发出光指示开关所在位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。图中可以满足规定电路（ ）
A．
B．
C．
D．
【答案】B
【解析】
【分析】
【详解】
A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；
B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B对；
C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；
D．由电路图可知，闭合照明灯后，发光二极管会由于电路中电流超过它额定电流而被烧坏，最终导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
20．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”字样．当滑动变阻器滑片P在最右端时，闭合开关S，通过灯泡电流为0.4A，移动滑动变阻器滑片P，在电路安全工作状况下，下列说法对是（ ）
A．向左移动滑动变阻器滑片P时灯泡变亮
B．滑片P在最右端时通过干路中电流是0.9A
C．R接入电路阻值变化范围是5Ω﹣15Ω
D．电路总电阻最大值为5Ω
【答案】D
【解析】
【详解】
A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，因此滑片移动不能变化灯泡亮暗，故A错误；
B．当滑片位于右端时，滑动变阻器接入电路中电阻最大，由于并联电路中各支路两端电压相等，则通过滑动变阻器最小电流：
则干路电流
Imin=IL+R1min=0.4A+0.2A=0.6A，
故B错误；
C．由滑动变阻器铭牌可知，容许通过最大电流为1A，根据欧姆定律可得滑动变阻器最小电阻为：
因此R接入电路阻值变化范围是3Ω﹣15Ω，故C错误；
D．由于当滑动变阻器接入电路中电阻最大时电路中电阻最大，干路电流最小，因此，根据欧姆定律可得最大总电阻为：
故D对．
21．如图所示电路中开关S闭合后，只有一种电表指针发生偏转，故障也许出目前电阻R、灯L上，则下列判断中对是
A．若L发光，则R一定无故障 B．若L发光，则R一定有故障
C．若L不发光，则L一定无故障 D．若L不发光，则L一定有故障
【答案】B
【解析】
【分析】
【详解】
观测电路图可知，若L断路，两表皆无示数，不合题意；
若L短路，两表皆有示数．不符合题意；
若R短路，电压表也短路，电流表有示数，符合题意；
若R断路，电压表有示数，电流表无示数，符合题意．
因此若灯L发光，则故障一定是R短路，故B对，A错误．
若灯L不发光，则故障也许是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也也许是L无故障，但R断路，故CD错误；
故选B．
【点睛】
重点是根据欧姆定律判断电路故障，要理解当与电压表并联电阻断路时，电压表实际串联在电路中，由于电压表电阻很大，因此电流表无示数，而电压表有示数且靠近电源电压．
22．某商场安装新型火灾报警器有手动报警和自动报警两种模式，当发生火灾，室内烟雾浓度超过设定值时，安装在电路中感应器会使得开关闭合，报警器响（符号同电铃）且窗户自动打开（窗户制动机符号为M）；或人手动按下报警按钮，开关闭合，报警器响且窗户自动打开．图中符合上述规定电路图是 （ ）
A． B．
C． D．
【答案】A
【解析】
【分析】
串并联电路识别。
【详解】
由题意可知，传感器会使开关闭合，报警器响，且窗户自动打开，可知和电铃、电动机是一种串联电路；同步也可手动闭合开关，报警器响且窗户自动打开，由此可得开关与并联，和电铃与电动机串联，符合规定只有电路A，故选A。
【点睛】
较难题。失分原因：一是没有理解题干中规定；二是不会根据串并联电路特点逆向推断所设计电路中用电器和开关串并联关系。
