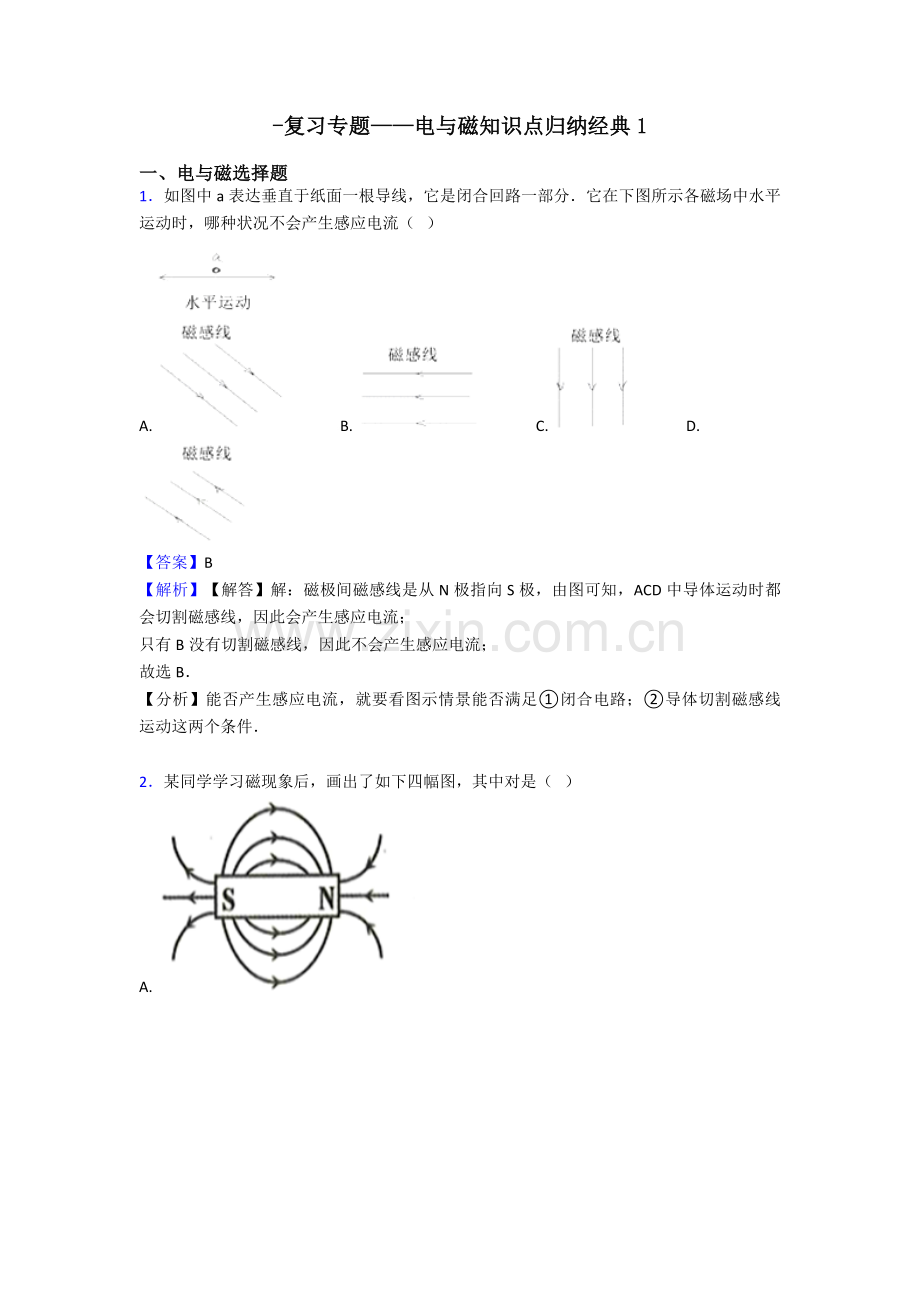

-复习专题——电与磁知识点归纳经典1

一、电与磁选择题
1．如图中a表达垂直于纸面一根导线，它是闭合回路一部分．它在下图所示各磁场中水平运动时，哪种状况不会产生感应电流（   ）

A.               B.               C.               D.
【答案】B
【解析】【解答】解：磁极间磁感线是从N极指向S极，由图可知，ACD中导体运动时都会切割磁感线，因此会产生感应电流；
只有B没有切割磁感线，因此不会产生感应电流；
故选B．
【分析】能否产生感应电流，就要看图示情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．

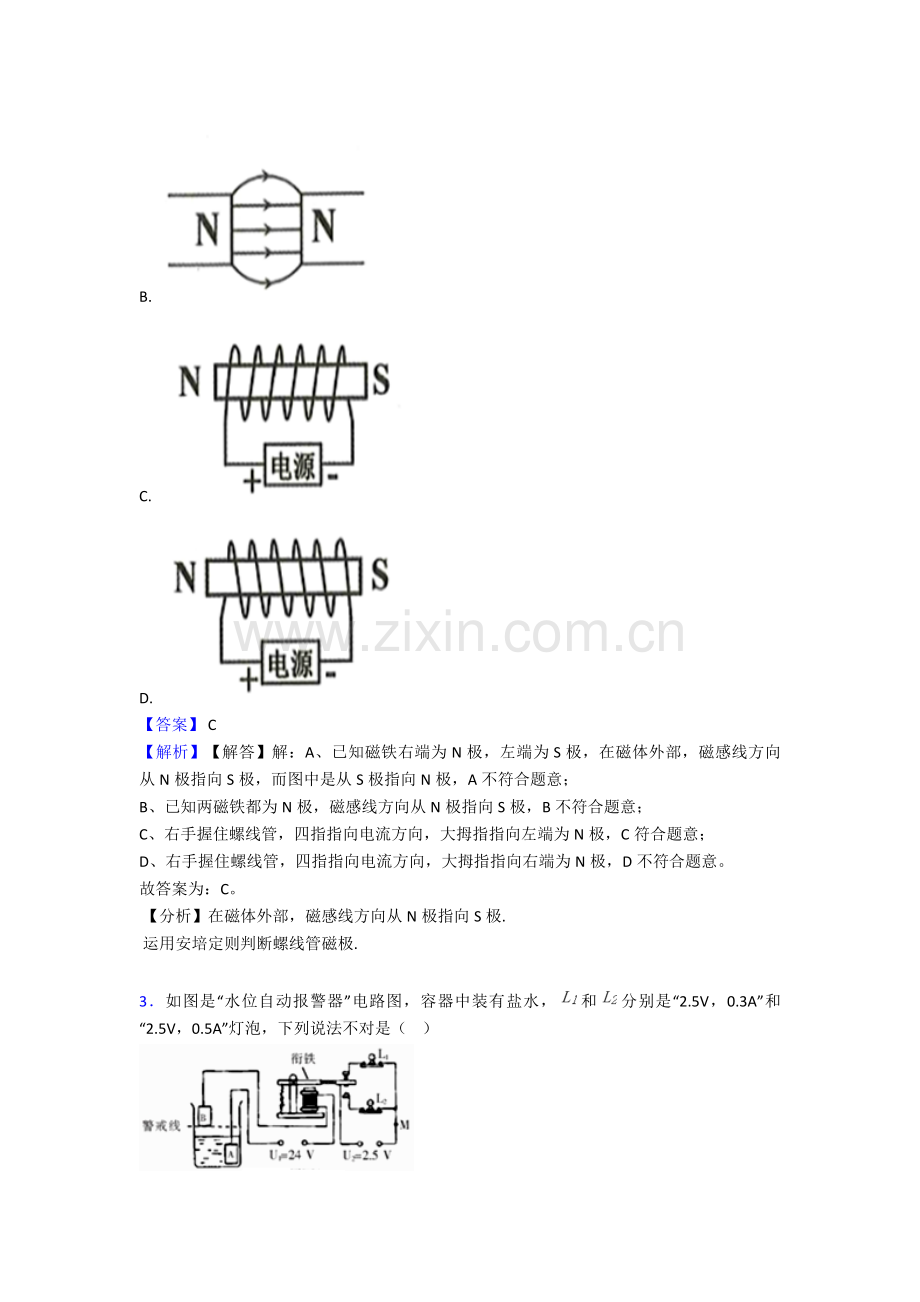

2．某同学学习磁现象后，画出了如下四幅图，其中对是（   ）
A.
B.
C.
D.
【答案】 C
【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线方向从N极指向S极，而图中是从S极指向N极，A不符合题意；
B、已知两磁铁都为N极，磁感线方向从N极指向S极，B不符合题意；
C、右手握住螺线管，四指指向电流方向，大拇指指向左端为N极，C符合题意；
D、右手握住螺线管，四指指向电流方向，大拇指指向右端为N极，D不符合题意。
故答案为：C。
【分析】在磁体外部，磁感线方向从N极指向S极.
运用安培定则判断螺线管磁极.

3．如图是“水位自动报警器”电路图，容器中装有盐水， 和 分别是“2.5V，0.3A”和“2.5V，0.5A”灯泡，下列说法不对是（    ）

A. 液面上升到与金属块B接触时，电磁铁工作，阐明盐水是导体
B. 液面上升，金属块A受到液体压强变大
C.  工作1min电流做功45J
D. 若在电路中M点接入电铃，则电铃响阐明水位抵达警戒线
【答案】D
【解析】【解答】A.液面上升到与金属块B接触，电磁铁、U1、金属块A、金属块B构成了闭合回路，电磁铁工作，阐明盐水可以容许电流通过，盐水是导体，A不符合题意；
B.盐水密度不变，由公式p=ρgh知，当液面上升，盐水深度增长时，金属块A受到液体压强变大，B不符合题意；
C、 工作1min电流做功W=UIt=2.5V×0.3A×60s=45J,C不符合题意；
D、由图知，假如将电铃接在M点，电铃与两只灯泡都是串联，因此无论水位与否达到警戒线，电铃能发生，D错误，符合题意.
故答案为：D
【分析】在液体密度一定期，液体压强随深度增长而增大；运用公式W=UIt得到电流做功；串联电路用电器工作过程中互相影响，并联电路用电器工作过程中互不影响.

4．探究影响电磁铁磁性强弱原因时，按图所示电路进行试验，观测到电磁铁甲吸引大头针数目比电磁铁乙多，此试验阐明影响电磁铁磁性强弱原因是（   ）

A. 线圈匝数                      B. 电流大小                      C. 电流方向                      D. 电磁铁极性
【答案】A
【解析】【解答】解：由图知，甲、乙两线圈串联，因此通过甲、乙两线圈电流相等；甲线圈匝数明显比乙线圈匝数多，试验观测到电磁铁甲吸引大头针数目比乙多；因此此试验阐明电磁铁磁性强弱与线圈匝数有关．
故选A．
【分析】要处理此题，需要掌握电磁铁磁性强弱原因．懂得电磁铁磁性强弱与电流大小和线圈匝数有关；同步要掌握串联电路中电流特点，懂得串联电路中电流相等．掌握转化法在此试验中应用．

5．如下有关电与磁四幅图片描述对是（　　）

A. 甲图：它是探究电磁感应现象装置图
B. 乙图：向左调整滑动变阻器滑片，电磁铁吸引大头针数目变少
C. 丙图：将开关闭合，小磁针N极向右转动
D. 丁图：电磁继电器是运用电流热效应来工作
【答案】C
【解析】【解答】解：A、此题中有电源，是探究磁场对通电导体与否有力作用试验．故A错误．
B、电磁铁中磁性强弱与电流强弱、线圈匝数有关，即向左调整滑动变阻器滑片，电阻变小，电流变大，故电磁铁吸引大头针数目变多，故B错误；
C、将开关闭合，据安培定则可知，螺线管右侧为N极，左侧为S极，根据同名磁极互相排斥，故小磁针N极向右转动，故C对；
D、电磁继电器是运用电流磁效应来工作，故D错误；
故选C．
【分析】（1）闭合电路一部分导体在磁场中切割磁感线运动，导体中有感应电流产生．
（2）电磁铁磁性强弱与电流大小和线圈匝数有关．
（3）据安培定则分析判断即可处理．
（4）电磁继电器是运用电流磁效应工作．

6．如图所示，在通电螺线管（导线中箭头表达电流方向）附近放置小磁针（黑端为N极），静止时其指向对是（   ）
A.                    B.                    C.                    D.
【答案】A
【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故A对；
B、根据安培定则可知，通电螺线管N极在上端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针上端为S极，下端为N极，故B错误；
C、根据安培定则可知，通电螺线管N极在左端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故C错误；
D、根据安培定则可知，通电螺线管N极在左端，由同名磁极互相排斥，异名磁极互相吸引，可知，小磁针左端为S极，右端为N极，故D错误．
故选A．
【分析】用右手螺旋定则判断出通电螺线管磁极，再由磁极间互相作用规律判断小磁针静止时磁极指向．

7．如图， 表达导线中电流方向垂直于纸面向里，⊙表达导线中电流方向垂直于纸面向外，F是磁场对通电导线作用力.下列哪个选项中，磁场对通电导线作用力与图中F方向相似（   ）

A.                                B.
C.                               D.
【答案】 B
【解析】【解答】A.线圈上电流方向向上，右手握住螺线管，四指指尖向上，大拇指指向左端，因此左端是N极，右端是S极，磁感线向左；导线中电流向里，左手手心向右，伸直四指指尖向里，大拇指向上，因此导线受到向上力，故A错误；
B.与A中相比，就是导线中电流方向相反，因此导线受到力方向也相反，即向下，故B对；
C.与B中相比，就是线圈上电流方向相反，因此导线受力方向相反，即向上，故C错误；
D.电路中没有电源，电磁铁就没有磁场，因此导线不会受力，故D错误。
故选B。
【分析】（1）在磁体外部，磁感线总是从N极到S极；
（2）使用安培定则判断通电螺线管磁极，使用左手定则判断通电导线在磁场中受力方向。

8．下列由学校生活联想到物理知识中，错误是（　　）
A. 做操时排直队伍，运用了光沿直线传播原理
B. 电风扇转动，运用了电磁感应原理
C. 用力踢球，脚感到痛，是由于物体间力作用是互相
D. 湿衣服放在通风处干得快，是通过加紧表面上空气流速来加紧蒸发
【答案】B
【解析】【解答】解：A、做操时排直队伍，运用了光沿直线传播原理，故A对，不合题意；
B、电风扇转动，运用了通电导线在磁场中受力转动原理，故B错误，符合题意；
C、用力踢球，脚感到痛，是由于物体间力作用是互相，故C对，不合题意；
D、湿衣服放在通风处干得快，是通过加紧液面上空气流速来加紧蒸发，故D对，不合题意．
故选B．
【分析】（1）光在均匀介质中直线传播；
（2）电动机是运用了通电导线在磁场中受力转动原理；
（3）物体间力作用是互相；
（4）影响蒸发原因有温度、液体表面积、液体表面上方空气流动．

9．信用卡刷卡时其磁条通过刷卡机缝隙线圈出会产生感应电流。如下设备与信用卡刷卡时工作原理相似是（   ）
A. 排气扇                                B. 电烤炉                                C. 电动机                                D. 发电机
【答案】 D
【解析】【解答】解：A、排气扇重要构造是一种电动机，是根据通电导体在磁场中受力而转动工作，不符合题意。
B、电烤炉是根据电流热效应工作，不符合题意。
C、电动机根据通电导体在磁场中受力而转动工作，不符合题意。
D、发电机是根据电磁感应原理工作，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了诸多电学设备，每个设备制成原理是常常考察知识点.一般来说，有电磁铁仪器是电流磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

10．下列有关磁现象说法中对是（　　）
A. 磁感线越密集地方磁场越弱                         B. 发电机是运用电磁感应原理工作
C. 地磁场N极在地球北极附近                      D. 电磁铁磁性强弱不能通过调整电流大小来控制
【答案】B
【解析】【解答】解：
A、磁场中磁感线密集地方阐明该处磁场强，磁感线稀疏地方磁场弱，故A错误；
B、发电机即通过线圈在磁场中做切割磁感线运动，此时电路中会产生电流，是电磁感应现象，故B对；
C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；
D、电磁铁磁性与线圈匝数和电流大小有关，因此电磁铁磁性强弱可以通过变化电流大小来控制，故D错误．
故选B．
【分析】（1）在磁场中磁感线疏密来表达磁场强弱．
（2）闭合电路一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，成果是产生电流．
（3）地球自身是一种巨大磁体，地磁两极和地理两极不重叠．
（4）电磁铁磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．

11．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动是（   ）

A. 调换磁极          B. 取走一节干电池          C. 将导体棒a、b端对调          D. 向左移动滑动变阻器滑片
【答案】A
【解析】【解答】解：
通电导体在磁场中受力方向与磁场方向和电流方向两个原因有关；
A、将磁体磁极对调，磁场方向与本来相反，则导体棒受力方向与本来相反，能使导体棒向左运动，故A对；
B、取走一节干电池，减小电源电压，减小电路中电流，会变化受力大小，但不会变化运动方向，故B错误；
C、将导体棒a、b端对调，不能变化导体中电流方向，不能变化受力方向，故C错误；
D、将滑动变阻器滑片P向左移动，电路电阻减小，电路中电流增大，会变化受力大小，但不会变化运动方向，故D错误．
故选A．
【分析】通电导体在磁场中受到力作用，受力方向与磁场方向和电流方向两个原因有关：一种是磁场方向，另一种是电流方向．假如只变化一种原因，则导体受力方向变化，假如同步变化两个原因，则导体受力方向不变．变化电流大小，只能变化受力大小，不能变化受力方向．

12．如图所示，A是悬挂在弹簧测力计下条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向右移动过程中，下列说法对是（　　）

A. 电压表达数变大，电流表达数也变大                  B. 电压表达数变小，电流表达数也变小
C. 螺线管上端是N极，弹簧测力计示数变小            D. 螺线管上端是S极，弹簧测力计示数变大
【答案】 C
【解析】【解答】解：（1）由图可知电流由螺线管下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，互相排斥；

当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表示数变大；
由于串联电路中，电阻越大，分得电压越大，因此滑动变阻器两端电压减小，即电压表达数减小；故AB错误；
（2）由于通过电路电流变大，则螺线管磁性增大，螺线管与磁铁之间斥力增大，因此弹簧测力计示数变小．故C对，D错误．
故选C．
【分析】解答此题从如下知识点入手：
（1）影响电磁铁磁性强弱原因有：电流大小、线圈匝数、有无铁芯．线圈匝数一定，电流越大磁性越强；
（2）运用安培定则判断通电螺线管极性；
（3）磁极间互相作用：同名磁极互相排斥，异名磁极互相吸引．
（4）当变阻器R滑片缓慢向右移动，滑动变阻器接入电路电阻变小，根据欧姆定律和串联电路电压特点可知电路电流表和电压表达数变化．

13．如图所示试验装置中，下列说法对是（   ）

A. 甲图阐明电流对磁场有力作用                         B. 发电机是运用乙图原理制成
C. 丙图阐明异名磁极互相排斥                                D. 丁图可以探究磁性强弱与电流大小关系
【答案】D
【解析】【解答】A、此图是奥斯特试验，阐明通电导线周围有磁场，A不合题意；
B、该图有电源，阐明通电导线在磁场中受力作用，电动机就有运用该原理制成，B不合题意；
C、丙图阐明异名磁极互相吸引，C不合题意；
D、此图中有滑动变阻器，即可用变化电流，因此丁图可以探究磁性强弱与电流大小关系，D符合题意 .
故答案为：D．
【分析】A、通电直通电直导线可以使附近小磁针发生偏转，阐明通电导线周围有磁场；
B、通电导线在磁场中受力运动，这是电动机工作原理；
C、此装置可研究磁极间互相作用，图中异名磁极互相靠近，阐明异名磁极互相吸引；
D、图中滑动变阻器可变化电流大小，可通过电磁铁吸引铁屑多少判断磁性大小 .

14．发电机和电动机发明使人类步入电气化时代，制造电动机所根据原理是（   ）
A. 电磁感应现象                                                     B. 电流周围存在着磁场
C. 磁场间互相作用                                              D. 通电导体在磁场中受到力作用
【答案】D
【解析】【解答】解：电动机是根据通电导体在磁场中受到力作用原理来工作．
故选D．
【分析】电动机工作原理：通电导体在磁场中受到力作用．发电机工作原理：电磁感应现象．

15．下列有关磁现象说法中对是（　　）
A. 磁感线越密集地方磁场越弱                         B. 发电机是运用电磁感应原理工作
C. 地磁场N极在地球北极附近                      D. 电磁铁磁性强弱不能通过调整电流大小来控制
【答案】B
【解析】【解答】解：
A、磁场中磁感线密集地方阐明该处磁场强，磁感线稀疏地方磁场弱，故A错误；
B、发电机即通过线圈在磁场中做切割磁感线运动，此时电路中会产生电流，是电磁感应现象，故B对；
C、地磁N极在地理南极附近，地磁S极在地理北极附近．故C错误；
D、电磁铁磁性与线圈匝数和电流大小有关，因此电磁铁磁性强弱可以通过变化电流大小来控制，故D错误．
故选B．
【分析】（1）在磁场中磁感线疏密来表达磁场强弱．
（2）闭合电路一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，其前提条件是施加运动，成果是产生电流．
（3）地球自身是一种巨大磁体，地磁两极和地理两极不重叠．
（4）电磁铁磁性强弱与电流大小、线圈匝数多少、有无铁芯有关．

16．如图所示，A是悬挂在弹簧测力计下条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向右移动过程中，下列说法对是（　　）

A. 电压表达数变大，电流表达数也变大                  B. 电压表达数变小，电流表达数也变小
C. 螺线管上端是N极，弹簧测力计示数变小            D. 螺线管上端是S极，弹簧测力计示数变大
【答案】 C
【解析】【解答】解：（1）由图可知电流由螺线管下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，互相排斥；

当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表示数变大；
由于串联电路中，电阻越大，分得电压越大，因此滑动变阻器两端电压减小，即电压表达数减小；故AB错误；
（2）由于通过电路电流变大，则螺线管磁性增大，螺线管与磁铁之间斥力增大，因此弹簧测力计示数变小．故C对，D错误．
故选C．
【分析】解答此题从如下知识点入手：
（1）影响电磁铁磁性强弱原因有：电流大小、线圈匝数、有无铁芯．线圈匝数一定，电流越大磁性越强；
（2）运用安培定则判断通电螺线管极性；
（3）磁极间互相作用：同名磁极互相排斥，异名磁极互相吸引．
（4）当变阻器R滑片缓慢向右移动，滑动变阻器接入电路电阻变小，根据欧姆定律和串联电路电压特点可知电路电流表和电压表达数变化．

17．有关磁场和磁感线，如下说法错误是（   ）
A. 磁体周围存在着磁感线
B. 磁体之间互相作用是通过磁场产生
C. 磁体外部磁感线都是从磁体N极出发，回到S极
D. 磁场中，小磁针静止时北极所指方向为该点磁场方向
【答案】 A
【解析】【解答】解：A、磁感线是为了描述磁场而引入一种假想线，磁感线不是真实存在，A错误，符合题意；
B、磁极间互相作用是通过磁场发生，B不符合题意；
C、磁体外部磁感线是从它北极出来，回到它南极，C不符合题意；
D、磁场中小磁针静止时，北极所指方向跟该点磁场方向一致，为该点磁场方向，D不符合题意；
故答案为：A。
【分析】磁体周围存在着磁场，磁极间互相作用就是通过磁场发生.
磁场方向：在磁场中某一点，小磁针静止时北极所指方向就是该点磁场方向.
磁感线：描述磁场强弱和方向而假想曲线.磁体周围磁感线是从它北极出来，回到南极.（磁感线是不存在，用虚线表达，且不相交）
磁场中某点磁场方向、磁感线方向、小磁针静止时北极指方向相似.

18．如图是直流电铃工作原理图．下列说法对是（   ）

A. 铃声可以在真空中传播                                       B. 铃声是由铃碗振动产生
C. 变阻器滑片向右移时，电磁铁磁性增强           D. 绕制电磁铁线圈时，线圈匝数越少，磁性越强
【答案】B
【解析】【解答】解：A、声音传播需要介质，真空不能传声，故A错误；
B、当闭合开关铁腕振动，铃声响起，铃声是由铃碗振动产生，故B对；
C、滑动变阻器滑片向右滑动时，接入电路中电阻增大，电流减小，电磁铁磁性减弱，故C错误；
D、当通过电磁铁电流一定期，电磁铁线圈匝数越少，磁性越弱，故D错误．
故选B．
【分析】（1）声音传播靠介质；（2）声音是由物体振动产生；（3）变化电磁铁磁性强弱，就要从变化电磁铁线圈匝数或者变化通过电磁铁电流大小入手．而电磁铁固定，则其匝数固定．只能从电流入手．变化滑动变阻器接入阻值可以变化电路中电流；（4）①影响电磁铁磁性强弱原因：电流大小、线圈匝数多少、有无铁芯．有铁芯时，电流越大，匝数越多，磁性越强．

19．如图为试验室常用电流表内部构造图．多匝金属线圈悬置在磁体两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流大小．下列与此工作原理相似电器设备是（   ）

A. 电烙铁                                 B. 电铃                                 C. 发电机                                 D. 电动机
【答案】D
【解析】【解答】解：通过电流表内部构造显示电流表制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到力越大，其转动幅度越大．因此可以运用电流表指针转动幅度来体现电路中电流大小．
A、电烙铁是运用电流热效应制成，与电流表工作原理无关．故A错误．
B、电铃是运用电流磁效应制成，与电流表制成原理无关．故B错误．
C、发电机是运用电磁感应现象制成，与电流表制成原理无关．故C错误．
D、电动机是运用通电线圈在磁场中受力而转动理论制成．故D对．
故选D．
【分析】首先运用图示装置分析出其制成原理，然后再逐一分析选择项中各电学元件制成原理，分别与前面分析结论对应即可得到答案．

20．能源、信息和材料是现代社会发展三大支柱，有关它们下列说法中对是      （）
A. 光电池和VCD光碟都应用了磁性材料                  B. 核能是可再生能源
C. 光导纤维是运用超声波来传递信息                  D. 雷达是运用电磁波来进行定位和导航
【答案】D
【解析】【解答】A、光电池运用是光电效应，没有用到磁性材料；VCD光碟用激光在盘上烧刻出一道道凹痕，凹进去地方对光反射和凸地方对光反射是不同样，运用也是光电效应，没有用到磁性材料，因此A是错误；
B、核能是不可再生能源，因此B是错误；
C、光导纤维是运用激光来传递信息，因此C是错误；
D、雷达是运用电磁波来进行定位和导航，因此D是对．
故选D．

【分析】A、录音带、录像带都是运用磁性材料来工作，干电池和VCD光盘不是；
B、核能不能短期内从自然界得到补充，是不可再生能源；
C、光导纤维是运用频率比较高激光来传递信息；
D、雷达就是运用电磁波来工作．这是一道学科综合题，考察了磁性材料、不可再生能源、光纤通信、雷达．

21．如图是一种手压式环境保护节能手电筒构造示意图。使用时，迅速按压手柄多次，闭合开关灯泡就能发光。这种不需要干电池手电筒工作原理是（   ）

A. 电磁感应现象         B. 电流磁效应         C. 磁极间互相作用         D. 通电线圈在磁场里受力转动
【答案】A
【解析】【解答】分析题中所给图，按压手柄，会带动齿轮旋转，齿轮再带动线圈转动，线圈转动切割了磁铁周围磁感线，从而产生感应电流，供应灯泡发光，因此这种手电筒工作原理是电磁感应现象，A符合题意.
故答案为：A.
【分析】发电过程是电磁感应原理，是闭合电路一部分切割磁感线时产生电流.

22．如图所示电器中,运用电流磁效应原理工作是（   ）
A. 电饭锅                                           B. 电风扇
C. 电磁继电器                D. 动圈式话筒
【答案】 C
【解析】【解答】A.电饭锅通电产生热量，是电流热效应，A不符合题意；
B.电风扇通电，电动机把电能转化为机械能，B不符合题意；
C.电磁继电器通电后具有磁性，是电流磁效应，C符合题意；
D.动圈式话筒是把机械能转化为电能，D不符合题意。
故答案为：C.
【分析】导体通电后产生热是电流热效应，导体通电后产生磁性，是电流磁效应，

23．一根条形磁铁，从中间断开提成两段，则每段（   ）

A. 只有一种磁极                  B. 没有磁极                  C. 有两个同名磁极                  D. 有两个异名磁极
【答案】 D
【解析】【解答】将条形磁铁从中间断开，它将变成两个磁体，每个磁体均有两个磁极，即分别是N极和S极；D符合题意.
故答案为：D．
【分析】任何磁体均有南极和北极，由此分析分析解答即可.

24．有关电磁现象，下列说法对是（   ）
A. 铜制品很容易被磁化
B. 电磁继电器中铁芯，可以用永磁体替代
C. 发电机正常工作时，是将电能转化为机械能
D. 直流电动机转向器，由两个彼此绝缘金属半圆环构成
【答案】D
【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；
B、电磁继电器中磁体，必须用铁芯，通过电流通断控制磁性有无，不能用永磁体，故B错误；
C、发电机正常工作时，是将机械能转化为电能，故C错误；
D、直流电动机换向器是由两个彼此绝缘金属半圆环构成，故D对．
故选：D．
【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是运用电流磁效应制成，电流通断可以控制磁性有无；
电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，由于软磁性材料磁性不能保留下来；（3）发电机是根据电磁感应现象工作，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘铜制半环构成．

25．如图所示几种试验装置中， 与动圈式话筒工作原理相似是（   ）
A.            B.                C.            D.
【答案】D
【解析】【解答】动圈式话筒是运用电磁感应工作。A项、B项都是电流磁效应，C项是磁场对通电导线作用力，D项是电磁感应试验，
故答案为：D。
【分析】电磁感应：闭合电路一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生电流叫感应电流.
