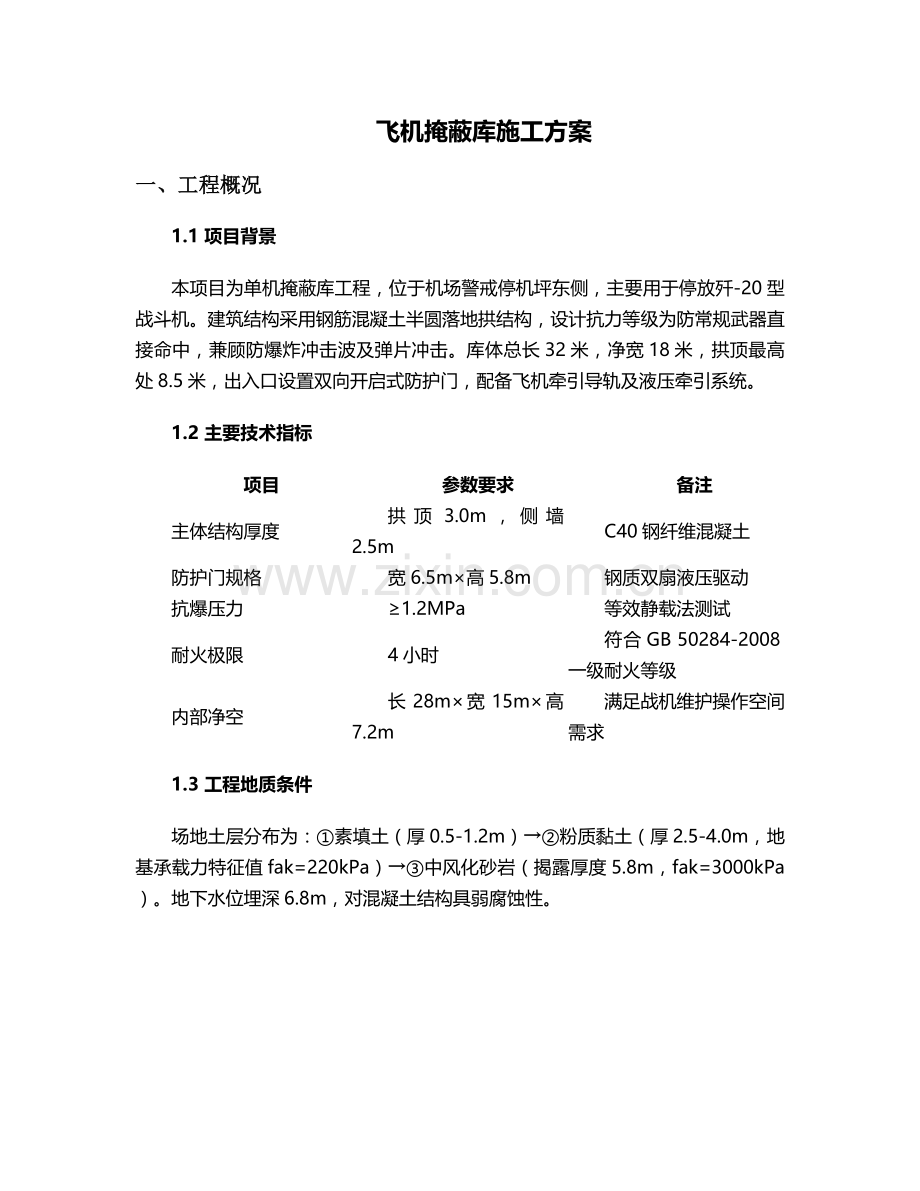

飞机掩蔽库施工方案
一、工程概况
1.1 项目背景
本项目为单机掩蔽库工程，位于机场警戒停机坪东侧，主要用于停放歼-20型战斗机。建筑结构采用钢筋混凝土半圆落地拱结构，设计抗力等级为防常规武器直接命中，兼顾防爆炸冲击波及弹片冲击。库体总长32米，净宽18米，拱顶最高处8.5米，出入口设置双向开启式防护门，配备飞机牵引导轨及液压牵引系统。
1.2 主要技术指标
项目
参数要求
备注
主体结构厚度
拱顶3.0m，侧墙2.5m
C40钢纤维混凝土
防护门规格
宽6.5m×高5.8m
钢质双扇液压驱动
抗爆压力
≥1.2MPa
等效静载法测试
耐火极限
4小时
符合GB 50284-2008一级耐火等级
内部净空
长28m×宽15m×高7.2m
满足战机维护操作空间需求
1.3 工程地质条件
场地土层分布为：①素填土（厚0.5-1.2m）→②粉质黏土（厚2.5-4.0m，地基承载力特征值fak=220kPa）→③中风化砂岩（揭露厚度5.8m，fak=3000kPa）。地下水位埋深6.8m，对混凝土结构具弱腐蚀性。

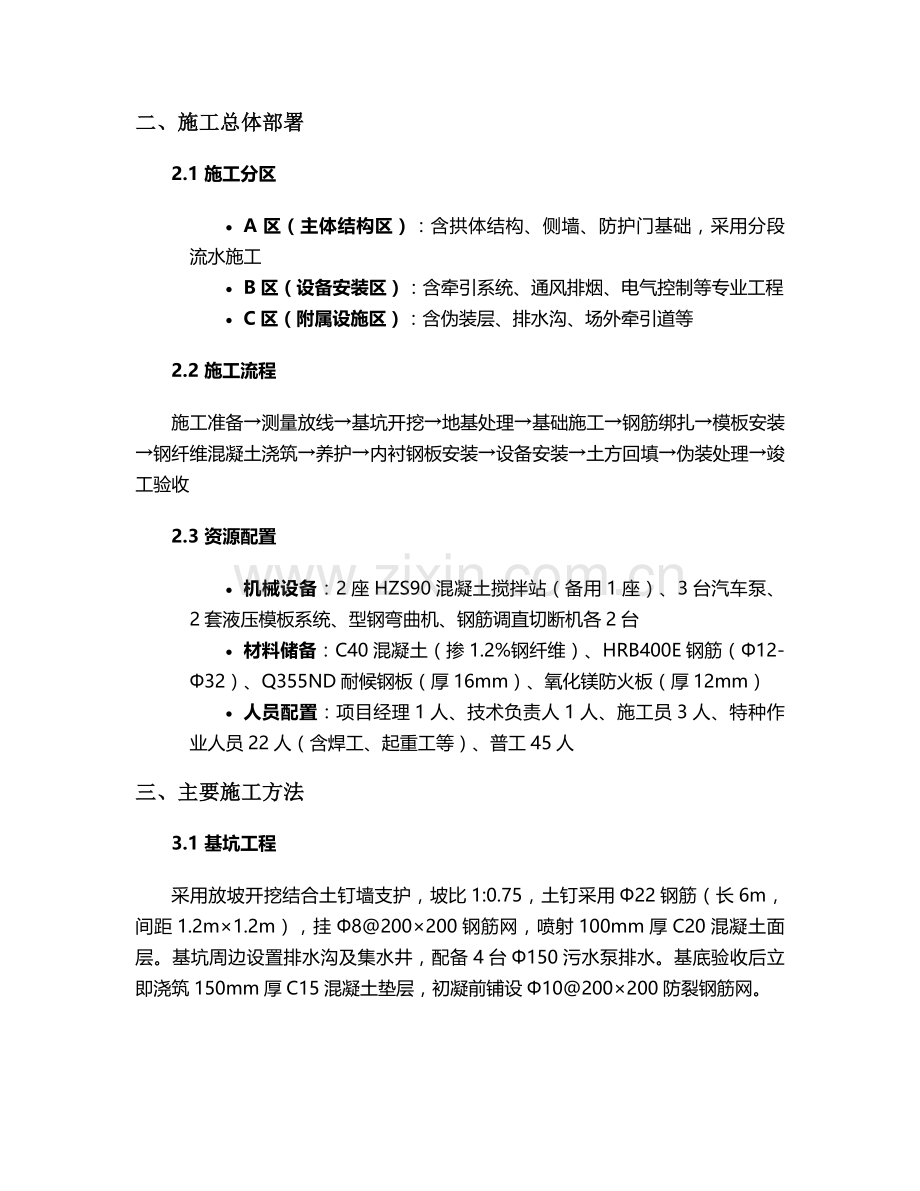

二、施工总体部署
2.1 施工分区
· A区（主体结构区）：含拱体结构、侧墙、防护门基础，采用分段流水施工
· B区（设备安装区）：含牵引系统、通风排烟、电气控制等专业工程
· C区（附属设施区）：含伪装层、排水沟、场外牵引道等
2.2 施工流程
施工准备→测量放线→基坑开挖→地基处理→基础施工→钢筋绑扎→模板安装→钢纤维混凝土浇筑→养护→内衬钢板安装→设备安装→土方回填→伪装处理→竣工验收
2.3 资源配置
· 机械设备：2座HZS90混凝土搅拌站（备用1座）、3台汽车泵、2套液压模板系统、型钢弯曲机、钢筋调直切断机各2台
· 材料储备：C40混凝土（掺1.2%钢纤维）、HRB400E钢筋（Φ12-Φ32）、Q355ND耐候钢板（厚16mm）、氧化镁防火板（厚12mm）
· 人员配置：项目经理1人、技术负责人1人、施工员3人、特种作业人员22人（含焊工、起重工等）、普工45人
三、主要施工方法
3.1 基坑工程
采用放坡开挖结合土钉墙支护，坡比1:0.75，土钉采用Φ22钢筋（长6m，间距1.2m×1.2m），挂Φ8@200×200钢筋网，喷射100mm厚C20混凝土面层。基坑周边设置排水沟及集水井，配备4台Φ150污水泵排水。基底验收后立即浇筑150mm厚C15混凝土垫层，初凝前铺设Φ10@200×200防裂钢筋网。
3.2 钢筋工程
· 拱体钢筋：主筋采用Φ32@150，环向分布筋Φ16@200，采用焊接连接（单面焊10d），拱顶设置Φ20加强筋（间距300mm）
· 侧墙钢筋：双层双向Φ25@180，拉结筋Φ12@600×600（梅花形布置）
· 保护层控制：采用C40预制垫块（厚度50mm），每㎡不少于4个
· 钢筋绑扎允许偏差：主筋间距±10mm，保护层厚度±5mm，预埋件位置±15mm
3.3 模板工程
· 拱体模板：采用18mm厚酚醛覆膜多层板+50×100mm方木（间距200mm）+Φ48×3.5mm钢管支撑体系，立杆间距600×600mm，扫地杆距地200mm，设置双向水平剪刀撑
· 侧墙模板：采用1500×3000mm钢模板（面板厚6mm），背楞采用双拼10#槽钢，对拉螺栓Φ20（间距500×600mm），螺栓中部设3mm厚止水环
· 模板验收：拱体弧度偏差≤5mm，接缝高差≤2mm，轴线位移≤3mm
3.4 混凝土工程
· 配合比设计：水泥:砂:石:水=1:1.85:2.68:0.42，掺加粉煤灰（替代水泥15%）、聚羧酸减水剂（掺量1.2%）、钢纤维（体积率1.2%，长径比60）
· 浇筑工艺：采用分层连续浇筑（分层厚度500mm），使用70型振捣棒振捣（插点间距300mm，振捣时间20-30s），拱顶部位采用软管振捣器辅助
· 养护措施：浇筑完成12h内覆盖保湿，采用自动喷淋系统养护（水温与混凝土表面温差≤15℃），养护期不少于28d
· 抗裂控制：预埋DTS分布式光纤测温系统，实时监测内外温差（控制≤25℃），必要时采取内部通水降温
3.5 防护门安装
· 门框安装：采用钢埋件与门框焊接固定，安装偏差控制：垂直度≤1.5mm/m，对角线差≤3mm
· 门扇吊装：使用25t汽车吊（主臂22m），吊装点设置专用吊耳，起吊角度控制在60°以内
· 液压系统调试：门体开启/关闭时间设定为45s，同步偏差≤50mm，设置手动应急操作装置
四、专业工程施工
4.1 牵引系统安装
· 导轨安装：采用60kg/m钢轨，焊接于预埋钢板上，轨距1.435m，直线度偏差≤2mm/10m，接头处设置绝缘垫片
· 牵引设备：安装2台5t液压绞车（牵引速度0.8m/s），配置紧急制动系统（响应时间≤0.5s）
· 控制系统：采用PLC控制，具备自动/手动切换功能，设置多重限位保护（硬限位+软限位）
4.2 通风排烟系统
· 排烟风机：安装2台HTF-III型高温排烟风机（风量25000m³/h，风压800Pa），采用减震支架安装
· 风道施工：采用δ=3mm钢板制作，法兰连接，接缝处涂防火密封胶，安装完成后进行漏风量测试（≤10m³/(h·㎡)）
· 防火阀：在风机入口处设置70℃熔断式防火阀，与消防控制系统联动
4.3 电气系统
· 动力配电：采用双回路供电，设置EPS应急电源（备用时间180min）
· 照明系统：安装隔爆型LED灯具（防护等级IP65），平均照度≥200lux，应急照明连续照明时间≥90min
· 接地系统：采用TN-S系统，接地电阻≤1Ω，设置总等电位联结
五、质量控制措施
5.1 关键工序控制点
工序名称
控制指标
检验方法
钢筋焊接
抗拉强度≥450MPa，断口距焊缝≥20mm
见证取样送检，每300个接头1组
混凝土强度
28d抗压强度≥40MPa，抗渗等级P8
标养试块+同条件试块，每组3块
钢纤维掺量
1.2%±0.1%（体积率）
料斗称重法，每工作班检查3次
模板垂直度
≤3mm/2m
靠尺+塞尺检查
5.2 质量通病防治
· 混凝土裂缝：①控制入模温度≤30℃；②采用二次振捣工艺；③预埋膨胀加强带（掺UEA膨胀剂）
· 钢筋保护层偏差：①采用定型塑料垫块；②专人检查调整；③安装防踩踏马凳
· 模板漏浆：①接缝处粘贴5mm厚海绵条；②对拉螺栓加设锥形堵头；③浇筑前冲水检查
5.3 验收标准
· 结构验收：参照GB 50204-2015（2017版），允许偏差项目合格率≥90%
· 功能测试：防护门启闭循环试验50次无故障，牵引系统运行噪声≤75dB（距设备1m处）
· 隐蔽工程：留存影像资料（每50㎡不少于1张），验收记录签字齐全
六、安全文明施工
6.1 危险源管控
· 重大危险源：深基坑（高6.8m）、高大模板（搭设高度8.5m）、起重吊装（单件最重25t）
· 管控措施：①基坑周边设置1.2m高防护栏杆+密目网；②模板支架采用盘扣式脚手架（立杆间距≤600mm）；③吊装作业设置警戒区（半径10m），配备专职指挥
6.2 特种作业管理
· 焊工、起重工等特种作业人员持证上岗，证书复审有效期内
· 焊接作业配备2台移动式灭火器（4kg干粉+3L水基型），设置接火斗
· 脚手架搭设前进行安全技术交底，验收合格挂牌后方可使用
6.3 环保措施
· 施工废水经三级沉淀池处理（加PAC絮凝剂）后回用
· 易扬尘材料堆场设置6m高围挡+防尘网（2000目），出入口安装洗车平台
· 夜间施工噪声控制：振捣棒采用低噪声型（≤70dB），22:00后停止强噪声作业
七、施工进度计划
7.1 里程碑节点
· 第15日历天：完成基坑开挖及地基处理
· 第45日历天：完成基础混凝土浇筑
· 第90日历天：主体结构封顶
· 第120日历天：完成设备安装调试
· 第150日历天：竣工验收
7.2 进度保障措施
· 关键线路：基坑工程→钢筋绑扎→混凝土浇筑→设备安装
· 资源保障：搅拌站储备水泥500t、钢筋300t，确保连续施工
· 应急预案：准备2套备用模板体系，遇雨天启用防雨棚（采用Φ48钢管+防雨布搭设）
八、验收与交付
8.1 验收流程
施工单位自检→监理验收→第三方检测→专项验收（消防、人防）→竣工验收
8.2 竣工资料
· 工程技术文件：含设计变更、技术核定单、测量记录等
· 质量证明文件：材料合格证、试验报告、检测记录等
· 功能测试记录：防护门抗爆试验报告、牵引系统运行日志等
8.3 交付标准
· 结构表面：平整度偏差≤5mm/2m，无蜂窝麻面（面积≤0.5%）
· 设备功能：各系统联动运行正常，连续试运行72h无故障
· 伪装效果：红外热成像检测与周边环境温差≤2℃
本方案未尽事宜，应严格按照现行国家规范及设计文件执行。施工过程中需加强与设计、监理单位沟通，确保工程质量符合战术技术要求。
