一、压力表量程、精度与测量误差成什么关系
看以下的例子，就可以明白这个问题了。
有一个测压点，正常工作压力在 1.3MPa 上下变化。对于这一测压点有两种压力仪表的 选择方案，即：
①选择 Y-150，1.5 级，量程 0-6MPa 的弹簧管压力表进行测试；
②选择 Y-150， 2.5 级，量程 0-2.5MPa 的弹簧管压力表进行测量。
对于这两种选择，哪种更合理呢？计算一下这两种情况下，仪表的测量误差及相对误差 就清楚了。
对于方案①：△1=±（6-0）×1.5%=0.09MPa

对于方案②：△2=±（2.5-0）×2.5%=0.0625MPa

从计算可看出，方案②的测量结果误差小于方案①。
在选择压力表的量程、精度时，必须
须选择量程和精度与被测量参数相适应的，并不是精度越高越好。
方案②虽然选择了精度
2.5 级的仪表，但由于其量程更接近测量值，既满足了压力表的最大量程应为测量值的 1.5 倍左右的要求，又达到了测量误差的要求，再者 2.5 级的压力表价格还低于 1.5 级的压力表， 既满足了测量要求还可节约投资。

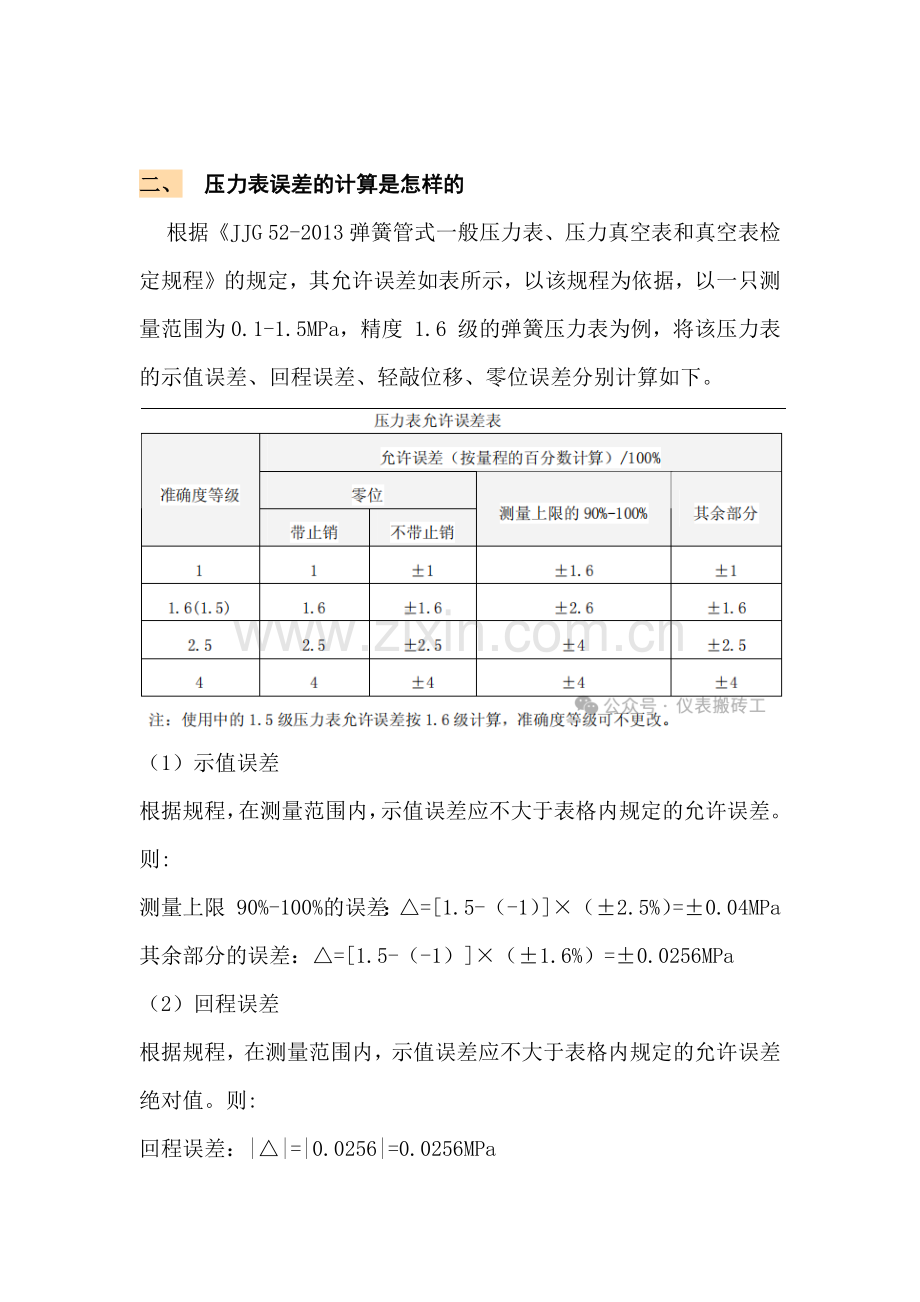

二、 压力表误差的计算是怎样的
  根据《JJG 52-2013 弹簧管式一般压力表、压力真空表和真空表检定规程》的规定，其允许误差如表所示，以该规程为依据，以一只测量范围为0.1-1.5MPa，精度 1.6 级的弹簧压力表为例，将该压力表的示值误差、回程误差、轻敲位移、零位误差分别计算如下。

（1）示值误差
根据规程，在测量范围内，示值误差应不大于表格内规定的允许误差。则:
测量上限 90%-100%的误差：△=[1.5-（-1）]×（±2.5%）=±0.04MPa
其余部分的误差：△=[1.5-（-1）]×（±1.6%）=±0.0256MPa
（2）回程误差
根据规程，在测量范围内，示值误差应不大于表格内规定的允许误差绝对值。则:
回程误差：|△|=|0.0256|=0.0256MPa
（3）轻敲位移的误差
轻敲表壳后，指针指示变动量应不大于表格内规定的允许误差绝对值 1/2。
轻敲位移的误差：50%|△|=50%×|0.0256|=±0.0128MPa
（4）零位误差
零位允许误差带有止销和不带止销之分，其应不大于表格内规定的允许误差。
本例的压力表是不带止销的，其零位误差为：150%|△|=150%×|0.0256|=±0.0384MPa

三、怎样选用压力表
  压力测量仪表用用很广泛。一般工业生产中用 1.5 级、2.5 级的压力表，对压力做精密测量的场合可用精密压力表或数字压力表。
（1）压力表量程的选择
测量较稳定的压力时，最大量程应为测定值的 1.5 倍；测波动压力时，最大量程应为测定值的 2 倍。压力表的量程范围要选择恰当，这样可延长仪表使用寿命。
（2）测量不同介质和使用环境要选用不同的压力表
  一般介质，如空气、水、蒸汽、油等，可用 Y 型普通压力表，其外壳为黑色；对某些介质需用专用压力表，如氨类用 YA 型氨用压力表，其外壳为黄色；氧气用 YO 氧用压力表，外壳为天蓝色；氧气压力表、乙炔压力表应严格禁油，万一表内被油沾污时，可用注射器向弹簧管内注入四氯化碳；清洗干净后方能使用。对于强腐蚀介质及有腐蚀性气体环境，如稀盐酸、盐酸气等的压力测量，除采用隔离法测量外，也可选择 YB 系列全不锈钢压力表，但全不锈钢压力表不适用于外界有腐蚀性介质，如氯、硝酸等环境。还可选用 YM 系列隔膜压力表，其隔膜材料有 OCr7Nil2Mo2（316）、蒙耐尔合金（Cu30Ni70）、哈氏合金（H276C）、钽（Ta）及氟塑料（F4）多种，可根据测量介质进行选择，并根据被测介质的要求在其体内充以适当的工作液，如甘油或硅油。此类仪表广泛应用于石油化工，其采用间接测量结构，适用于测量黏度大、易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力。隔离膜片有多种材料，以适应各种不同的测量介质。
  有远传要求时可选 YTZ 系列电阻式远传压力表，该类仪表适用于测量无爆炸危险、不结晶、不凝固及对铜和铜合金无腐蚀作用的液体、气体和蒸汽等介质的压力，并能通过仪表内部设置的同步电阻式发送器，将被测压力以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。
 在要求报警、联锁的场合可选择电接点压力表，应优先选 YXC 或 YNXC 系列产品，它采用磁助式的电接点装置，具有动作稳定可靠、接头功率较大的优点，其在仪表内部设置阻尼装置等措施，显提高了抗介质脉动和机械振动的性能，既増强了使用的可靠性、耐振性，又延长了产品的使用寿命。
 微压力测量可选用膜盒压力表，但膜盒压力表只适用测量对铜和铜合金无腐蚀性的气体或液体介质的微小压力。有防爆要求的环境，如需用电接点压力表，应选用防爆型的。对于振动大的场合应选用 YN 耐振型压力表或船用压力表。
