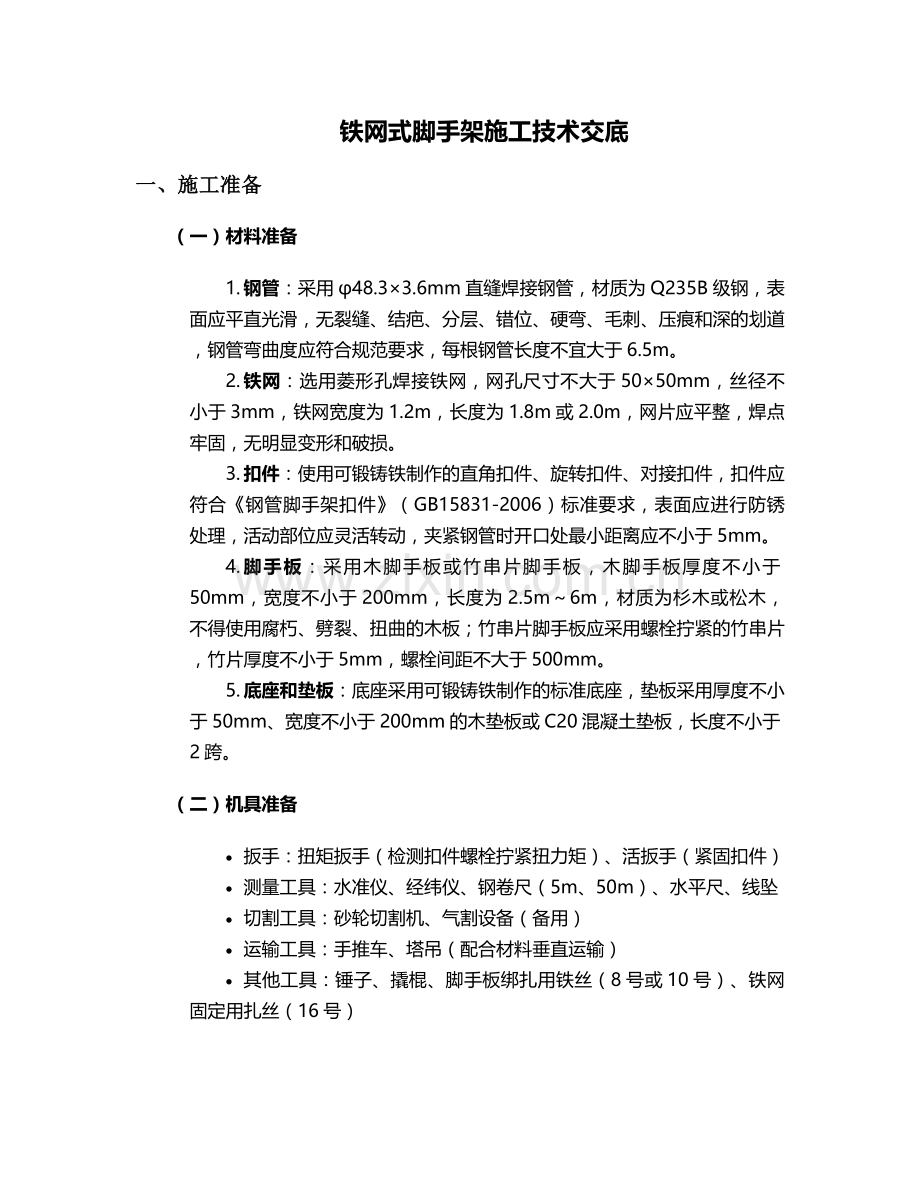

铁网式脚手架施工技术交底
一、施工准备
（一）材料准备
1. 钢管：采用φ48.3×3.6mm直缝焊接钢管，材质为Q235B级钢，表面应平直光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管弯曲度应符合规范要求，每根钢管长度不宜大于6.5m。
2. 铁网：选用菱形孔焊接铁网，网孔尺寸不大于50×50mm，丝径不小于3mm，铁网宽度为1.2m，长度为1.8m或2.0m，网片应平整，焊点牢固，无明显变形和破损。
3. 扣件：使用可锻铸铁制作的直角扣件、旋转扣件、对接扣件，扣件应符合《钢管脚手架扣件》（GB15831-2006）标准要求，表面应进行防锈处理，活动部位应灵活转动，夹紧钢管时开口处最小距离应不小于5mm。
4. 脚手板：采用木脚手板或竹串片脚手板，木脚手板厚度不小于50mm，宽度不小于200mm，长度为2.5m～6m，材质为杉木或松木，不得使用腐朽、劈裂、扭曲的木板；竹串片脚手板应采用螺栓拧紧的竹串片，竹片厚度不小于5mm，螺栓间距不大于500mm。
5. 底座和垫板：底座采用可锻铸铁制作的标准底座，垫板采用厚度不小于50mm、宽度不小于200mm的木垫板或C20混凝土垫板，长度不小于2跨。
（二）机具准备
· 扳手：扭矩扳手（检测扣件螺栓拧紧扭力矩）、活扳手（紧固扣件）
· 测量工具：水准仪、经纬仪、钢卷尺（5m、50m）、水平尺、线坠
· 切割工具：砂轮切割机、气割设备（备用）
· 运输工具：手推车、塔吊（配合材料垂直运输）
· 其他工具：锤子、撬棍、脚手板绑扎用铁丝（8号或10号）、铁网固定用扎丝（16号）
（三）作业条件准备
1. 场地平整：脚手架搭设场地应平整夯实，排水良好，地面承载力应满足脚手架荷载要求（不小于0.15MPa），若地面承载力不足，应进行地基处理，可采用换填碎石、铺设钢板或浇筑混凝土垫层等方法。
2. 放线定位：根据施工图纸和脚手架搭设方案，在地面上放出脚手架基础轴线、立杆位置线，并用白灰或墨线标记，立杆纵距、横距应符合方案要求，偏差不得大于50mm。
3. 安全设施：搭设区域应设置警戒线和警示标志，禁止非施工人员进入，夜间应设置红色警示灯，配备足够的消防器材（灭火器、消防沙等）。
4. 技术交底：施工前，项目技术负责人应向搭设作业人员进行详细的技术交底和安全交底，明确搭设参数、质量要求、安全注意事项，并做好交底记录，交底双方签字确认。
（四）人员准备
· 架子工：必须持有有效的特种作业人员操作资格证书，且从事脚手架搭设工作经验不少于2年，作业前应进行身体检查，患有高血压、心脏病、癫痫病等不宜从事高处作业的人员不得上岗。
· 安全员：配备专职安全员，负责脚手架搭设过程中的安全监督检查，及时制止违章作业。
· 质量员：配备专业质量员，负责脚手架搭设的质量检查验收，确保符合规范和设计要求。
二、搭设流程
（一）基础处理与底座安装
1. 地基处理：按照放线定位的立杆位置，对地基进行平整夯实，若地面为松土或软土地基，应先开挖至硬土层，然后铺设300mm厚碎石垫层，再浇筑100mm厚C20混凝土垫层，混凝土垫层应设排水坡度（不小于2%），并在外侧设置排水沟。
2. 底座安装：在混凝土垫层或夯实后的地基上铺设木垫板或混凝土垫板，垫板应平行于脚手架纵向方向铺设，然后将底座安装在垫板上，底座中心线应与立杆位置线重合，底座安装应牢固，不得松动。
（二）立杆搭设
1. 立杆间距：立杆纵距为1.5m～1.8m，横距为0.9m～1.2m，步距为1.8m，立杆垂直度偏差应不大于架高的1/2000，且最大偏差不大于100mm。
2. 立杆接长：立杆采用对接扣件接长，对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。
3. 立杆搭设顺序：先搭设脚手架的里立杆和外立杆，里立杆距墙面距离为300mm～500mm，然后搭设扫地杆，扫地杆距底座上皮距离不大于200mm，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（三）纵向水平杆与横向水平杆搭设
1. 纵向水平杆：设置在立杆内侧，其长度不宜小于3跨，纵向水平杆接长应采用对接扣件或搭接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
2. 横向水平杆：主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
（四）铁网安装
1. 铁网挂设位置：铁网应挂设在脚手架外侧立杆的内侧，从脚手架底部至顶部连续设置，不得间断，铁网之间应相互搭接，搭接宽度不应小于100mm，搭接处应用16号扎丝绑扎牢固，绑扎点间距不应大于300mm。
2. 铁网固定方法：铁网应与纵向水平杆、立杆用扎丝绑扎固定，每个网片的四个角及中间部位均应绑扎牢固，绑扎点应位于网片边缘或焊点处，不得绑扎在网孔中间的铁丝上，扎丝应拧紧，不得松动。
3. 铁网与脚手板连接：作业层脚手板下方应设置一道水平安全网（兜底网），水平安全网应与脚手板下的横向水平杆绑扎牢固，网片之间搭接宽度不应小于200mm，且应采用扎丝每隔300mm绑扎一道。
（五）脚手板铺设
1. 脚手板铺设要求：脚手板应满铺、铺稳、铺实，离开墙面120mm～150mm，脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm～150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。
2. 脚手板固定：脚手板应用8号或10号铁丝与横向水平杆绑扎牢固，每个脚手板的两端均应绑扎，绑扎点不得少于2处，对于竹串片脚手板，还应在脚手板两端各设置一道防滑木条，防止脚手板滑动。
（六）剪刀撑搭设
1. 剪刀撑设置范围：脚手架应设置纵向剪刀撑和横向斜撑，纵向剪刀撑应从脚手架两端开始，沿脚手架纵向连续设置，每道剪刀撑跨越立杆的根数宜为5～7根，跨越宽度不应小于6m，斜杆与地面的倾角宜在45°～60°之间，当脚手架高度超过24m时，应在外侧全立面连续设置剪刀撑。
2. 剪刀撑搭设方法：剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm，剪刀撑斜杆的接长应采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接斜杆杆端的距离不应小于100mm。
3. 横向斜撑设置：横向斜撑应在同一节间，由底至顶层呈之字形连续布置，高度在24m以下的封闭型脚手架可不设横向斜撑，高度在24m及以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。
（七）连墙件设置
1. 连墙件布置：连墙件应采用刚性连墙件，设置在脚手架立杆与横向水平杆交接处的主节点附近，偏离主节点的距离不应大于300mm，连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定，连墙件的布置间距应符合：竖向间距不应大于3步，水平间距不应大于3跨，连墙件应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。
2. 连墙件连接方法：连墙件与建筑物的连接可采用预埋螺栓连接、膨胀螺栓连接或焊接连接，预埋螺栓应采用M12及以上螺栓，埋入深度不应小于10d（d为螺栓直径），焊接连接时，连墙件与建筑物的连接钢板厚度不应小于8mm，焊缝高度不应小于6mm。
（八）其他构件搭设
1. 栏杆和挡脚板：作业层应设置防护栏杆和挡脚板，防护栏杆应设置上、下两道，上杆高度为1.2m，下杆高度为0.6m，挡脚板高度不应小于180mm，栏杆和挡脚板均应搭设在外立杆的内侧，防护栏杆和挡脚板应采用直角扣件与立杆或横向水平杆固定。
2. 安全通道：脚手架应设置专用安全通道，安全通道宽度不应小于1.5m，坡度不应大于1:3，通道两侧应设置防护栏杆和铁网，通道地面应铺设脚手板，并钉防滑条，防滑条间距不应大于300mm。
三、安全规范
（一）搭设过程安全要求
1. 高处作业安全：架子工必须佩戴安全帽、安全带，安全带应高挂低用，严禁低挂高用，作业时不得单人单独操作，应两人以上配合作业，工具应放在工具袋内，严禁抛掷工具和材料。
2. 临时用电安全：脚手架搭设区域的临时用电线路应架空设置，与脚手架的距离不应小于1m，严禁电线直接绑在脚手架上，夜间作业应设置足够的照明，照明灯具应采用安全电压（36V及以下）。
3. 材料堆放安全：脚手架搭设用的材料应堆放平稳，远离火源和电源，钢管、扣件、铁网等材料应分类堆放，高度不应超过1.5m，脚手板应码放整齐，木脚手板应防止淋雨受潮。
4. 恶劣天气作业安全：遇有六级及以上大风、大雨、大雪、大雾等恶劣天气，应停止脚手架搭设作业，雨后作业应先检查脚手架基础是否下沉、立杆是否变形，确认安全后方可继续作业。
（二）使用过程安全要求
1. 荷载限制：脚手架作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。
2. 人员通行安全：严禁在脚手架上嬉戏打闹、追逐奔跑，严禁酒后上岗，上下脚手架应走专用安全通道，严禁攀爬脚手架立杆、横杆。
3. 定期检查：脚手架使用期间，应定期进行检查，检查内容包括：立杆基础是否沉降、立杆垂直度是否偏差、扣件是否松动、铁网是否破损、连墙件是否牢固等，检查周期为每周一次，遇有恶劣天气后应增加检查次数。
4. 维护保养：对脚手架的构配件应定期进行维护保养，钢管、扣件应除锈刷漆，铁网应除锈补焊，损坏的构配件应及时更换，不得继续使用。
（三）防火安全要求
1. 动火作业管理：在脚手架上进行动火作业（焊接、切割等）时，必须办理动火审批手续，清理作业区域内的易燃物品，配备灭火器材，设专人监护，作业完毕后应检查现场，确认无火种后方可离开。
2. 易燃物品存放：严禁在脚手架上存放易燃、易爆物品（油漆、稀料、氧气瓶、乙炔瓶等），施工现场的易燃物品应单独存放，远离脚手架。
3. 消防通道畅通：脚手架搭设不得占用消防通道，脚手架与建筑物之间的距离应满足消防要求，确保消防器材能够顺利取用。
四、质量标准
（一）立杆质量标准
· 立杆垂直度偏差：架高≤20m时，偏差≤100mm；架高＞20m时，偏差≤H/2000（H为架高），且≤150mm。
· 立杆间距偏差：纵距±50mm，横距±20mm，步距±20mm。
· 立杆接长：对接扣件交错布置，接头中心至主节点距离≤步距的1/3，搭接长度≥1m，固定扣件≥3个。
（二）横杆质量标准
· 纵向水平杆：间距偏差±20mm，平直度偏差≤10mm/2m，接长对接扣件交错布置，接头中心至主节点距离≤纵距的1/3，搭接长度≥1m，固定扣件≥3个。
· 横向水平杆：主节点处必须设置，间距≤纵距的1/2，固定牢固，不得松动。
（三）铁网质量标准
· 铁网挂设：连续设置，无间断，搭接宽度≥100mm，绑扎牢固，绑扎点间距≤300mm。
· 铁网质量：网片平整，无破损、变形，焊点牢固，网孔尺寸≤50×50mm。
（四）扣件质量标准
· 扣件拧紧扭力矩：40N·m～65N·m，用扭矩扳手检测，抽检数量为扣件总数的10%，且不少于3个，不合格率应≤10%。
· 扣件外观：无裂纹、变形、滑丝，活动部位灵活，表面防锈处理良好。
（五）连墙件质量标准
· 连墙件布置：间距符合设计要求，竖向≤3步，水平≤3跨，设置牢固，无松动、变形。
· 连接质量：连墙件与建筑物连接可靠，螺栓拧紧、焊缝饱满，埋入深度符合要求。
（六）脚手板质量标准
· 脚手板铺设：满铺、铺稳、铺实，离墙面距离120mm～150mm，对接时接头处设两根横向水平杆，搭接时搭接长度≥200mm。
· 脚手板固定：用铁丝绑扎牢固，每个脚手板绑扎点≥2处，无松动、翘曲。
五、拆除要求
（一）拆除前准备
1. 技术交底：拆除前，项目技术负责人应向拆除作业人员进行详细的技术交底和安全交底，明确拆除顺序、方法、安全注意事项，并做好交底记录。
2. 清理准备：清理脚手架上的杂物、垃圾，拆除作业层上的脚手板、铁网、栏杆等构配件，将其分类堆放，运至地面指定地点。
3. 安全防护：拆除区域应设置警戒线和警示标志，派专人监护，禁止非拆除人员进入，拆除作业人员必须佩戴安全帽、安全带、防滑鞋，配备必要的防护用品。
4. 检查构配件：拆除前应检查脚手架的构配件是否有松动、变形、损坏等情况，对有问题的构配件应制定专项拆除措施。
（二）拆除顺序
1. 自上而下拆除：脚手架拆除应遵循“自上而下、后搭先拆、先搭后拆”的原则，严禁上下同时作业，严禁采用推倒或拉倒的方法拆除。
2. 具体拆除顺序：安全网→挡脚板→防护栏杆→脚手板→横向水平杆→纵向水平杆→剪刀撑→立杆→连墙件→底座→垫板。
3. 连墙件拆除：连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
（三）拆除方法
1. 构配件拆除：拆除扣件时，应先松开扣件螺栓，然后将扣件取下，严禁硬撬硬砸，拆除的钢管、扣件、铁网等构配件应轻轻放下，严禁抛掷，可采用人工传递或利用塔吊、施工电梯等垂直运输设备运至地面。
2. 铁网拆除：拆除铁网时，应先解开绑扎扎丝，然后将网片轻轻取下，叠放整齐，运至地面，严禁将铁网从高处扔下，防止网片变形或伤人。
3. 立杆拆除：拆除立杆时，应先拆除该立杆上的横向水平杆、纵向水平杆，然后松开立杆底部的底座或对接扣件，将立杆取下，严禁单独拆除一根立杆。
（四）拆除后处理
1. 构配件清理：拆除的构配件运至地面后，应及时进行清理、检查、分类，钢管应除锈刷漆，扣件应清洗加油，铁网应除锈补焊，损坏的构配件应挑出，单独存放，不得再次使用。
2. 场地清理：拆除完毕后，应清理脚手架搭设场地，将垫板、底座等材料回收，平整场地，恢复原貌。
3. 验收归档：脚手架拆除完成后，项目技术负责人、安全员、质量员应共同进行验收，验收合格后，办理验收手续，将拆除记录、验收记录等资料整理归档。
（五）安全注意事项
1. 拆除作业安全：拆除作业人员应站在脚手板或操作平台上作业，严禁站在拆除的构配件上作业，拆除过程中应随时检查脚手架的稳定性，发现异常情况应立即停止作业，采取措施处理后方可继续。
2. 垂直运输安全：利用塔吊、施工电梯等垂直运输构配件时，应绑扎牢固，严禁超载，运输过程中应设专人指挥，确保安全。
3. 恶劣天气禁止拆除：遇有六级及以上大风、大雨、大雪、大雾等恶劣天气，严禁进行脚手架拆除作业。
本技术交底未尽事宜，应严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）和施工图纸要求执行，施工过程中如遇到问题，应及时与项目技术部门联系解决。
