2026年中职第三学年（机电技术应用）电气控制综合测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下哪种电器元件不属于控制电路的基本组成部分？（ ）
A. 按钮 B. 熔断器 C. 接触器 D. 继电器
2. 交流接触器的主要作用是（ ）。
A. 频繁通断主电路 B. 过载保护 C. 短路保护 D. 欠压保护
3. 热继电器在电路中主要用于（ ）。
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
4. 时间继电器的作用是（ ）。
A. 实现时间控制 B. 过载保护 C. 短路保护 D. 欠压保护
5. 以下哪种电机调速方法属于有级调速？（ ）
A. 变频调速 B. 变极调速 C. 调压调速 D. 串电阻调速
6. 三相异步电动机的旋转磁场方向由（ ）决定。
A. 电源相序 B. 电机转速 C. 负载大小 D. 电压大小

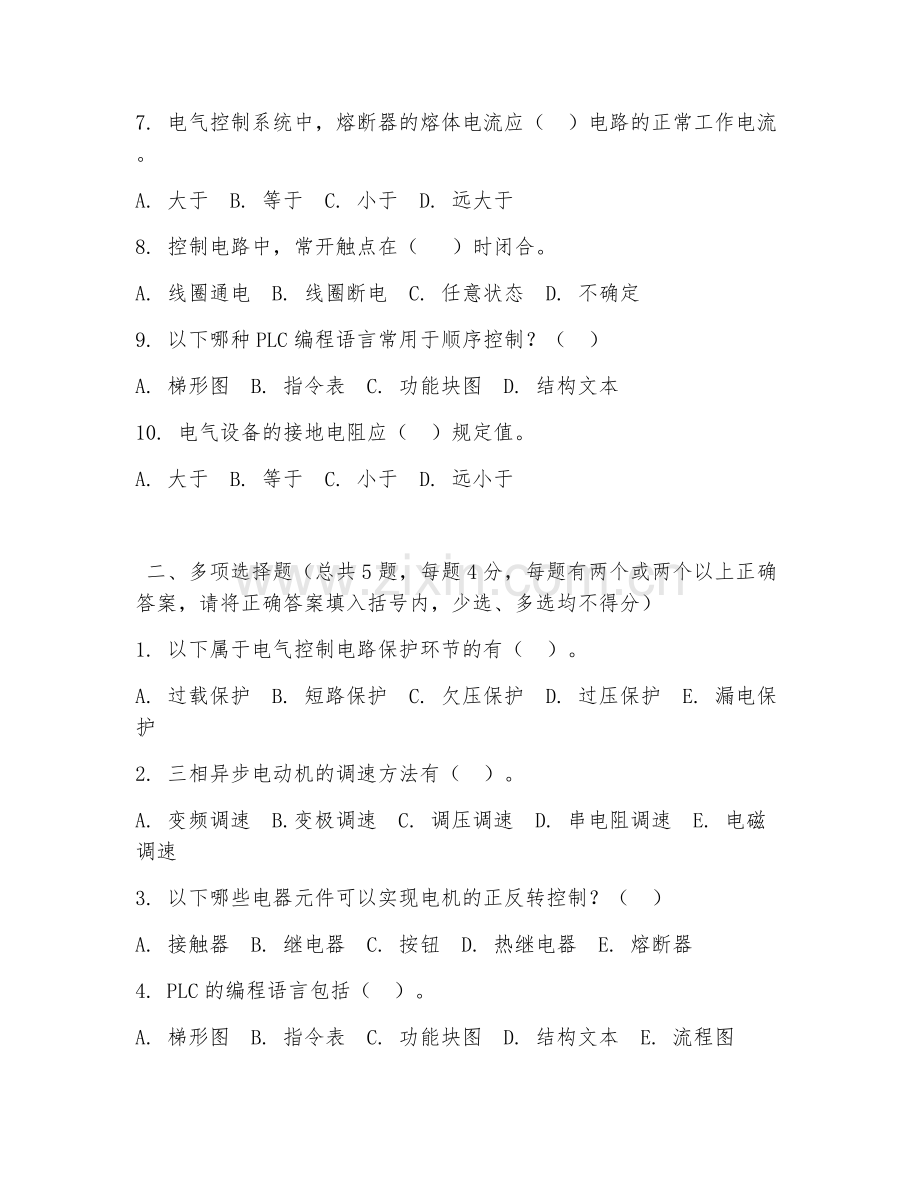

7. 电气控制系统中，熔断器的熔体电流应（ ）电路的正常工作电流。
A. 大于 B. 等于 C. 小于 D. 远大于
8. 控制电路中，常开触点在（ ）时闭合。
A. 线圈通电 B. 线圈断电 C. 任意状态 D. 不确定
9. 以下哪种PLC编程语言常用于顺序控制？（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 结构文本
10. 电气设备的接地电阻应（ ）规定值。
A. 大于 B. 等于 C. 小于 D. 远小于

二、多项选择题（总共5题，每题4分，每题有两个或两个以上正确答案，请将正确答案填入括号内，少选、多选均不得分）
1. 以下属于电气控制电路保护环节的有（ ）。
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护 E. 漏电保护
2. 三相异步电动机的调速方法有（ ）。
A. 变频调速 B.变极调速 C. 调压调速 D. 串电阻调速 E. 电磁调速
3. 以下哪些电器元件可以实现电机的正反转控制？（ ）
A. 接触器 B. 继电器 C. 按钮 D. 热继电器 E. 熔断器
4. PLC的编程语言包括（ ）。
A. 梯形图 B. 指令表 C. 功能块图 D. 结构文本 E. 流程图
5. 电气控制系统设计的基本原则有（ ）。
A. 满足生产工艺要求 B. 安全可靠 C. 操作和维护方便 D. 经济合理 E. 美观大方

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. 交流接触器的主触点用于控制主电路的通断，辅助触点用于控制控制电路。（ ）
2. 热继电器动作后，需手动复位。（ ）
3. 时间继电器只能实现延时闭合，不能实现延时断开。（ ）
4. 三相异步电动机的转速与电源频率成正比。（ ）
5. 电气控制系统中，熔断器熔断后应立即更换相同规格的熔体。（ ）
6. 常开触点和常闭触点在电路中可以相互转换。（ ）
7. PLC的输入输出点数越多，其功能越强。（ ）
8. 电气设备的外壳接地属于保护接地。（ ）
9. 电机的启动电流一般大于额定电流。（ ）
10. 控制电路中，串联连接的电器元件越多，电路越可靠。（ ）

四、简答题（总共3题，每题10分）
1. 简述三相异步电动机的工作原理。
2. 说明热继电器的工作过程及动作后如何处理。
3. 画出一个简单的电机正反转控制电路原理图，并说明其工作原理。

五、综合应用题（总共2题）
1. 设计一个三相异步电动机的两地控制电路，要求在两个不同地点都能实现电机启停控制。（15分）
2. 某机床电气控制系统要求如下：电机M1为主轴电机，电机M2为冷却泵电机。电机M1需实现正反转控制，电机M2需实现单向运转控制。当电机M1过载时，电机M1和M2均停止运行。请设计该机床电气控制系统原理图，并说明各电器元件的作用。（20分）

答案
1. B
2. A
3. A
4. A
5. B
6. A
7. C
8. A
9. A
10. C

1. ABCDE
2. ABCDE
3. ABC
4. ABCD
5. ABCD

1. √
2. ×
3. ×
4. ×
5. ×
6. √
7. √
8. √
9. √
10. ×

四、简答题答案
1. 三相异步电动机的工作原理是基于电磁感应。定子绕组通入三相交流电后产生旋转磁场，转子导体在旋转磁场中切割磁力线，产生感应电动势和感应电流。根据左手定则，转子电流与旋转磁场相互作用产生电磁力使转子转动。
2. 热继电器工作时，电流通过发热元件，使双金属片受热弯曲。当电流过载时，双金属片弯曲程度增大，推动导板使常闭触点断开，切断控制电路。动作后需检查电机负载情况，排除过载原因后手动复位热继电器，并更换损坏的电器元件。
3. 电机正反转控制电路原理图：用两个接触器KM1、KM2分别控制电机正反转，通过按钮SB1、SB2控制接触器线圈通断。工作原理：按下SB1，KM1线圈通电，主触点闭合电机正转；按下SB
