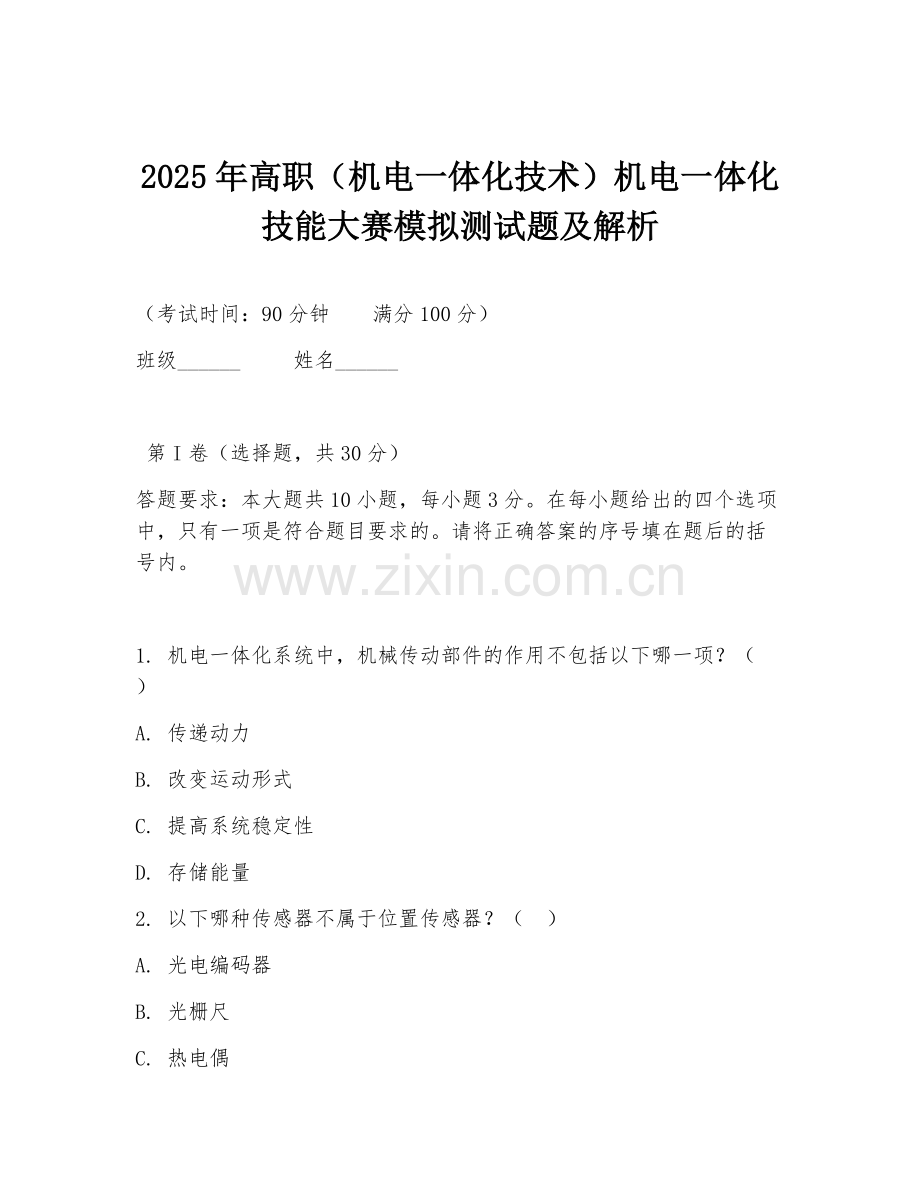

2025年高职（机电一体化技术）机电一体化技能大赛模拟测试题及解析

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。请将正确答案的序号填在题后的括号内。

1. 机电一体化系统中，机械传动部件的作用不包括以下哪一项？（ ）
A. 传递动力
B. 改变运动形式
C. 提高系统稳定性
D. 存储能量
2. 以下哪种传感器不属于位置传感器？（ ）
A. 光电编码器
B. 光栅尺
C. 热电偶
D. 磁电式传感器
3. 步进电机的步距角精度主要取决于（ ）。
A. 电机的制造精度
B. 驱动电源的性能
C. 负载的大小
D. 控制方式
4. 机电一体化系统设计中，可靠性设计的核心是（ ）。
A. 提高系统的平均无故障工作时间
B. 降低系统的故障率
C. 增加系统的冗余度
D. 采用容错技术
5. 以下关于PLC编程语言的说法，错误的是（ ）。
A. 梯形图是最常用的编程语言
B. 语句表编程直观易懂
C. 功能块图适合描述复杂的逻辑关系
D. 顺序功能图常用于工业自动化生产线的编程
6. 直流伺服电机的调速方法不包括（ ）。
A. 改变电枢电压
B. 改变励磁磁通
C. 改变电枢回路电阻
D. 改变电机极对数
7. 机电一体化系统中，接口的作用不包括（ ）。
A. 实现信号的匹配与转换
B. 提高系统的可靠性
C. 增强系统的抗干扰能力
D. 增加系统的功能
8. 以下哪种控制器不属于智能控制器？（ ）
A. 模糊控制器
B. 神经网络控制器
C. PID控制器
D. 专家控制器
9. 工业机器人的运动控制方式不包括（ ）。
A. 点位控制
B. 连续轨迹控制
C. 力控制
D. 速度控制
10. 机电一体化系统设计中，总体设计的主要任务不包括（ ）。
A. 确定系统的功能和性能要求
B. 选择系统的总体结构
C. 进行系统的硬件设计
D. 制定系统的技术方案

第II卷（非选择题，共70分）
11. （总共3题，每题10分，答题要求：简要回答下列问题）
- 简述机电一体化系统的组成要素。
- 说明传感器在机电一体化系统中的作用。
- 简述PLC的编程语言有哪些类型。
12. （总共2题，每题10分，答题要求：分析下列问题）
- 分析步进电机的工作原理及特点。
- 阐述直流伺服电机的调速特性。
13. （总共2题，每题10分，答题要求：根据给定材料，回答问题）
材料：某机电一体化系统采用了传感器、控制器、执行机构等组成部分。传感器将检测到的信号传输给控制器，控制器根据预设的程序对信号进行处理，并发出控制指令驱动执行机构动作。
- 请分析该系统中传感器、控制器和执行机构之间的关系。
- 若该系统出现故障，可能的原因有哪些？
14. （总共1题，20分，答题要求：根据给定材料，撰写一篇短文）
材料：在现代制造业中，机电一体化技术得到了广泛应用。它融合了机械技术、电子技术、信息技术、自动控制技术等多学科知识，使生产设备具有更高的自动化程度、精度和可靠性。例如，工业机器人在汽车制造、电子制造等行业中发挥着重要作用，能够完成复杂的装配、焊接等任务；数控机床则提高了机械加工的精度和效率。请结合材料，谈谈你对机电一体化技术在现代制造业中应用的理解。
15. （总共1题，20分，答题要求：根据给定材料，设计一个机电一体化系统方案）材料：某工厂需要设计一个自动化生产线，用于生产某种小型电子产品。要求该生产线能够实现产品的自动装配、检测和包装。请设计一个机电一体化系统方案，包括系统组成、各部分功能及工作流程。

答案：1. D；2. C；3. A；4. A；5. B；6. D；7. D；8. C；9. D；10. C
11. 机电一体化系统的组成要素包括机械本体、动力与驱动部分、执行机构、传感器、控制器和接口等。传感器在机电一体化系统中的作用是检测各种物理量、化学量等信息，并将其转换为电信号，为系统提供数据支持。PLC的编程语言类型有梯形图、语句表、功能块图、顺序功能图等。
12. 步进电机的工作原理是通过控制脉冲信号的个数、频率和顺序来控制电机的转动角度、速度和方向。其特点包括精度高、控制简单、响应速度快等。直流伺服电机的调速特性包括调速范围宽、调速精度高、转矩特性好等，可通过改变电枢电压、励磁磁通等方法实现调速。
13. 传感器检测信号并传输给控制器，控制器处理信号后发出指令控制执行机构动作，它们之间相互协作，共同实现系统功能。系统出现故障的可能原因有传感器故障、控制器程序错误、执行机构损坏、线路连接问题等。
14. 机电一体化技术在现代制造业中具有重要意义。它融合多学科知识，提升了生产设备的性能。工业机器人能高效完成复杂任务，数控机床提高加工精度和效率。这使得制造业生产更自动化、精确和可靠，推动了产业升级，增强了企业竞争力，是现代制造业发展的关键技术支撑，为制造业带来了新的发展机遇和变革。
15. 系统组成：机械结构部分用于承载和定位各部件；装配机器人负责产品装配；检测设备检测产品质量；包装机构进行产品包装；控制器协调各部分工作；传感器反馈信息。功能：机械结构提供支撑，装配机器人完成装配任务，检测设备确保产品质量，包装机构进行包装，控制器实现自动化控制，传感器监测运行状态。工作流程：产品进入生产线，装配机器人进行装配，检测设备检测，合格产品进入包装机构包装，不合格产品剔除。
