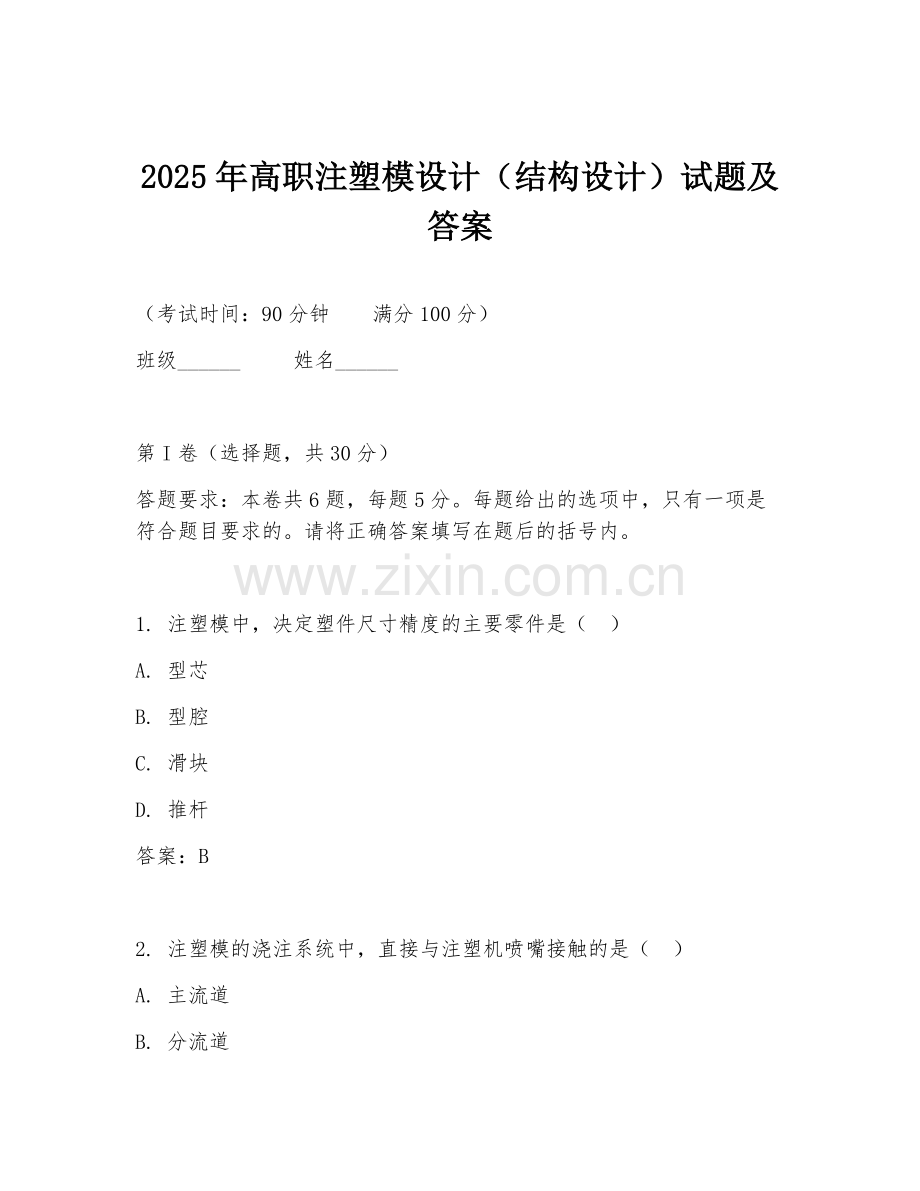

2025年高职注塑模设计（结构设计）试题及答案.doc

资源描述

2025年高职注塑模设计（结构设计）试题及答案（考试时间：90分钟满分100分）班级______ 姓名______ 第I卷（选择题，共30分）答题要求：本卷共6题，每题5分。每题给出的选项中，只有一项是符合题目要求的。请将正确答案填写在题后的括号内。 1. 注塑模中，决定塑件尺寸精度的主要零件是（） A. 型芯 B. 型腔 C. 滑块 D. 推杆答案：B 2. 注塑模的浇注系统中，直接与注塑机喷嘴接触的是（） A. 主流道 B. 分流道 C. 浇口 D. 冷料穴答案：A 3. 注塑模中，用于侧向抽芯的机构是（） A. 顶出机构 B. 冷却机构 C. 分型机构 D. 滑块机构答案：D 4. 注塑模的冷却系统中，冷却管道的直径一般为（） A. 3 - 6mm B. 6 - 12mm C. 12 - 18mm D. 18 - 24mm 答案：B 5. 注塑模中，用于固定型芯的零件是（） A. 固定板 B. 动模板 C. 定模板 D. 支承板答案：A 6. 注塑模的合模导向机构中，保证动模和定模精确对中的是（） A. 导向柱 B. 导向孔 C. 定位圈 D. 拉料杆答案：A 第II卷（非选择题，共70分）（一）填空题（共10分）答题要求：本大题共5个空，每空2分。请将答案填写在题中的横线上。 1. 注塑模按其在注塑机上的安装方式可分为______式注塑模和______式注塑模。答案：移动式、固定式 2. 注塑模的分型面选择原则之一是应尽量使塑件留在______模内。答案：动 3. 注塑模的顶出机构中，常用的顶出元件有______、______等。答案：推杆、推板 4. 注塑模的浇注系统中，分流道的截面形状有______、______等。答案：圆形、梯形（二）简答题（共20分）答题要求：本大题共2题，每题10分。请简要回答问题。 1. 简述注塑模冷却系统的设计原则。答案：冷却通道应尽量多、尽量大；冷却通道至型腔表面的距离应尽量相等；冷却通道应避免接近塑件的熔接痕部位；冷却通道的布置应有利于热量的均匀传递；冷却通道应便于加工和清理；冷却介质的流动方向应使热量传递均匀。 2. 说明注塑模中滑块机构的作用及设计要点。答案：作用：用于侧向抽芯或侧向成型。设计要点：确定滑块的抽芯距和抽芯力；合理设计滑块的结构，保证其运动平稳；设置滑块的定位装置，防止滑块在开模过程中发生位移；设计滑块的导向装置，保证滑块在抽芯和复位过程中的精度；考虑滑块的冷却和润滑。（三）分析题（共20分）答题要求：本大题共1题，20分。请分析给定的注塑模结构问题。如图所示的注塑模结构，在生产过程中发现塑件出现飞边现象。请分析可能导致飞边的原因，并提出改进措施。答案：可能原因：合模力不足；分型面密封不良；模具变形；塑件尺寸精度超差。改进措施：检查注塑机合模系统，确保合模力足够；检查分型面，清理杂物，修复磨损部位，保证密封良好；检查模具的固定和支撑，防止模具变形；重新调整模具尺寸，保证塑件尺寸精度。（四）材料题（共10分）答题要求：本大题共2小题，每题5分。阅读材料，回答问题。材料：在注塑模设计中，为了提高塑件的质量和生产效率，需要对模具的各个部分进行优化设计。例如，在浇注系统设计方面，要根据塑件的形状、尺寸和生产批量等因素选择合适的浇注系统类型和尺寸。在冷却系统设计方面，要合理布置冷却管道，控制冷却介质的流动速度和温度，以保证塑件的冷却均匀。 1. 请简述浇注系统设计对塑件质量的影响。答案：浇注系统设计合理与否直接影响塑件的质量。合适的浇注系统能保证塑料熔体平稳、均匀地充满型腔，可以减少塑件的缺陷，如缺料、熔接痕等。若浇注系统尺寸不合理或类型选择不当，可能导致塑料熔体流动不畅，出现填充不足、飞边等问题，影响塑件的尺寸精度和外观质量以及物理性能。 2. 结合材料，说明冷却系统设计在注塑模设计中的重要性。答案：冷却系统设计在注塑模设计中至关重要。合理的冷却系统能保证塑件冷却均匀，避免塑件因冷却不均产生翘曲、变形等缺陷，从而提高塑件的尺寸精度和表面质量。控制冷却介质的流动速度和温度，可以优化冷却过程，缩短成型周期，提高生产效率，降低生产成本，使塑件达到更好的成型效果。（五）设计题（共10分）答题要求：本大题共1题，10分。请根据给定的塑件进行注塑模结构设计。给定塑件为一个带有侧孔的塑料盒，要求设计出注塑模的结构，包括浇注系统、分型面、顶出机构、侧向抽芯机构等。答案：浇注系统可采用侧浇口形式，主流道连接注塑机喷嘴，分流道采用梯形截面。分型面选择在塑件最大外形轮廓处。顶出机构采用推杆顶出。侧向抽芯机构设计滑块，通过斜导柱实现侧向抽芯，滑块在动模一侧，抽芯距根据侧孔深度确定，保证抽芯后塑件能顺利脱模。冷却系统在动模和定模内合理布置冷却管道，确保塑件冷却均匀。
