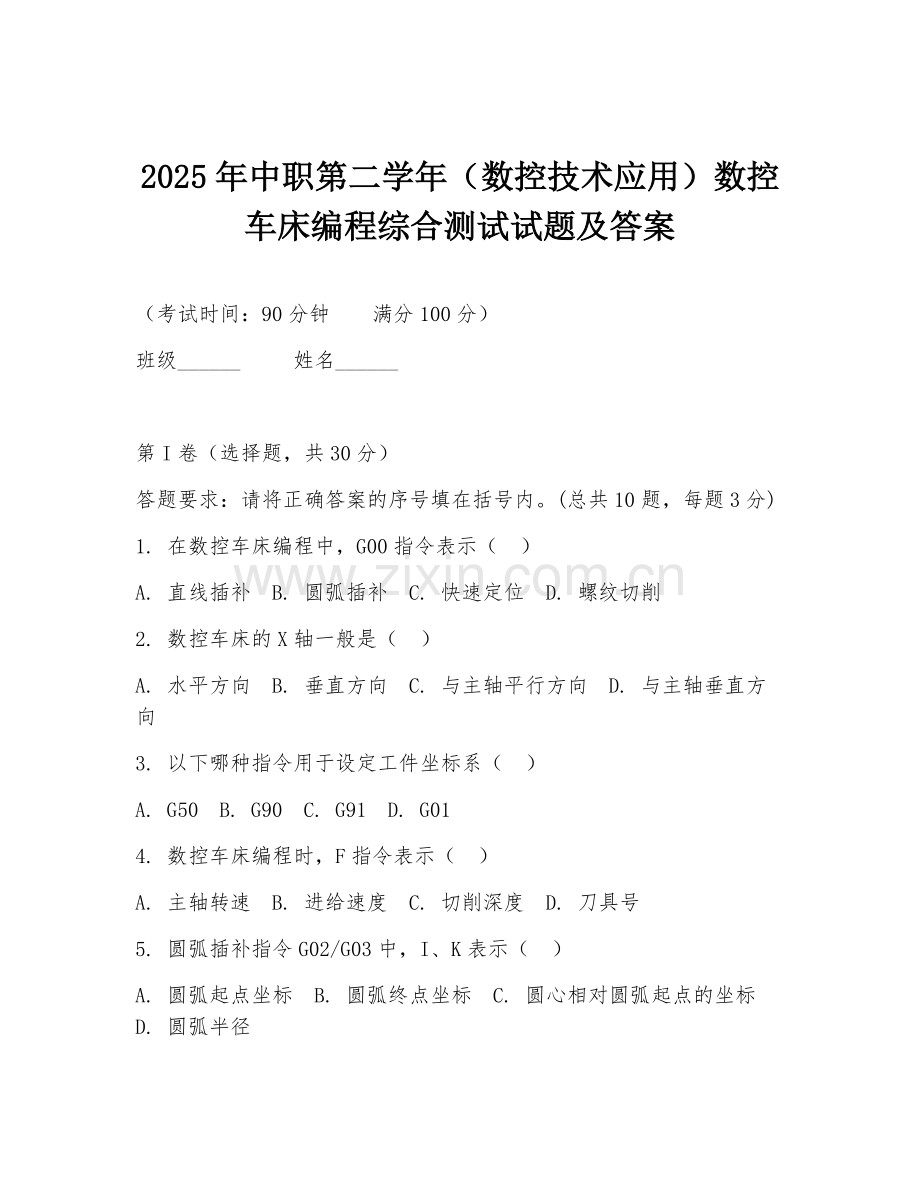

2025年中职第二学年（数控技术应用）数控车床编程综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 在数控车床编程中，G00指令表示（ ）
A. 直线插补 B. 圆弧插补 C. 快速定位 D. 螺纹切削
2. 数控车床的X轴一般是（ ）
A. 水平方向 B. 垂直方向 C. 与主轴平行方向 D. 与主轴垂直方向
3. 以下哪种指令用于设定工件坐标系（ ）
A. G50 B. G90 C. G91 D. G01
4. 数控车床编程时，F指令表示（ ）
A. 主轴转速 B. 进给速度 C. 切削深度 D. 刀具号
5. 圆弧插补指令G02/G03中，I、K表示（ ）
A. 圆弧起点坐标 B. 圆弧终点坐标 C. 圆心相对圆弧起点的坐标 D. 圆弧半径
6. 数控车床的Z轴一般是（ ）
A. 水平方向 B. 垂直方向 C. 与主轴平行方向 D. 与主轴垂直方向
7. 程序段G01 X50 Z-20 F0.2中，X50 Z-20表示（ ）
A. 刀具起点坐标 B. 刀具终点坐标 C. 圆弧起点坐标 D. 圆弧终点坐标
8. 以下哪种指令用于取消刀具半径补偿（ ）
A. G40 B. G41 C. G42 D. G43
9. 数控车床编程时，S指令表示（ ）
A. 主轴转速 B. 进给速度 C. 切削深度 D. 刀具号
10. 程序段G00 X100 Z50中，刀具的运动轨迹是（ ）
A. 直线 B. 圆弧 C. 先快速定位到X100 Z50点 D. 先直线插补到X100 Z50点

第II卷（非选择题，共70分）
1. 填空题（每题4分，共20分）
(1) 数控车床编程中，M03表示______。
(2) 刀具半径补偿分为______和______。
(3) 数控车床的坐标系分为______坐标系和______坐标系。
(4) 程序段G02 X30 Z-10 R10中，R10表示______。
(5) 数控车床编程时，T指令表示______。
2. 简答题（每题10分，共20分）
(1) 简述数控车床编程的基本步骤。
(2) 说明G00指令和G01指令的区别。
3. 编程题（每题15分，共15分）
编写一个数控车床加工程序，要求车削一个外圆直径为40mm，长度为50mm的圆柱体，毛坯直径为50mm，并进行刀具半径补偿。
4. 材料分析题（15分）
材料：在数控车床加工过程中，发现加工出的零件尺寸与图纸要求有偏差。经过检查，发现刀具磨损严重。
问题：请分析刀具磨损对加工精度的影响，并提出解决措施。
5. 综合应用题（每题20分，共20分）
综合应用数控车床编程知识，编写一个加工程序，实现对一个零件的完整加工。零件要求：有圆柱面、圆锥面、圆弧面等特征，尺寸和精度按照给定图纸要求。请详细说明编程思路和步骤。

答案：
第I卷：1.C 2.D 3.A 4.B 5.C 6.C 7.B 8.A 9.A 10.C
第II卷：1. (1)主轴正转 (2)左补偿、右补偿 (3)机床坐标系、工件坐标系 (4)圆弧半径 (5)刀具号 2. (1)确定工艺路线、数值计算、编写程序、程序校验和首件试切。(2)G00是快速定位指令，刀具以快速速度移动到指定位置，运动轨迹不一定是直线；G01是直线插补指令，刀具以指定的进给速度沿直线移动。3. 程序示例：O0001；G54 G90 G00 X50 Z2；M03 S500；G42 X42 Z0；G01 Z-50 F0.2；X40；G00 X50 Z2；G40；M05；M30； 4. 刀具磨损会导致加工尺寸偏差，使零件尺寸变大或变小，影响形状精度和位置精度。解决措施：定期更换刀具，监控刀具磨损情况，根据磨损程度及时调整刀具补偿值。5. 编程思路：先分析零件形状，确定加工顺序，分别编写各部分加工代码。步骤：确定圆柱面、圆锥面、圆弧面等加工起点和终点坐标，使用相应插补指令编写程序段，考虑刀具半径补偿等。示例程序：O0002；G54 G90 G00 X……；M03 S……；依次编写各面加工代码；M05；M30；
