2026年中职第二学年（机电技术应用）电气控制基础阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 下列哪种电器元件不属于控制电路的基本组成部分（ ）
A. 按钮 B. 熔断器 C. 接触器 D. 继电器
2. 交流接触器的主要作用是（ ）
A. 频繁通断主电路 B. 控制电路通断 C. 过载保护 D. 短路保护
3. 热继电器的作用是（ ）
A. 过载保护 B. 短路保护 C. 欠压保护 D. 过压保护
4. 时间继电器的延时方式有（ ）
A. 通电延时和断电延时 B. 长延时和短延时 C. 定时延时和不定时延时 D. 正向延时和反向延时
5. 按钮的颜色通常有多种，用于停止的按钮颜色一般是（ ）
A. 红色 B. 绿色 C. 黄色 D. 蓝色

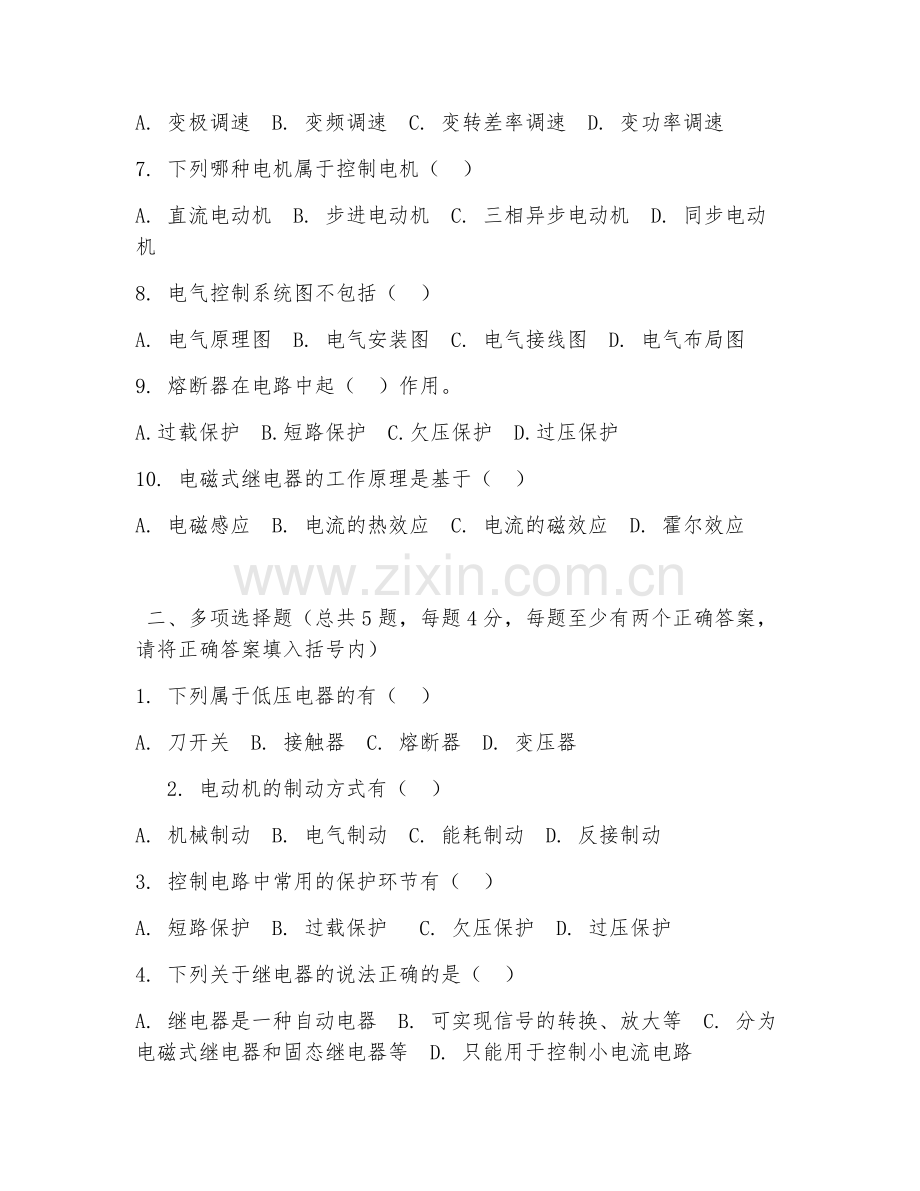

6. 三相异步电动机的调速方法不包括（ ）
A. 变极调速 B. 变频调速 C. 变转差率调速 D. 变功率调速
7. 下列哪种电机属于控制电机（ ）
A. 直流电动机 B. 步进电动机 C. 三相异步电动机 D. 同步电动机
8. 电气控制系统图不包括（ ）
A. 电气原理图 B. 电气安装图 C. 电气接线图 D. 电气布局图
9. 熔断器在电路中起（ ）作用。
A.过载保护 B.短路保护 C.欠压保护 D.过压保护
10. 电磁式继电器的工作原理是基于（ ）
A. 电磁感应 B. 电流的热效应 C. 电流的磁效应 D. 霍尔效应

二、多项选择题（总共5题，每题4分，每题至少有两个正确答案，请将正确答案填入括号内）
1. 下列属于低压电器的有（ ）
A. 刀开关 B. 接触器 C. 熔断器 D. 变压器
2. 电动机的制动方式有（ ）
A. 机械制动 B. 电气制动 C. 能耗制动 D. 反接制动
3. 控制电路中常用的保护环节有（ ）
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
4. 下列关于继电器的说法正确的是（ ）
A. 继电器是一种自动电器 B. 可实现信号的转换、放大等 C. 分为电磁式继电器和固态继电器等 D. 只能用于控制小电流电路
5. 电气控制线路图绘制的原则有（ ）
A. 原理图布局要合理 B. 电器元件要按标准图形绘制 C. 同一电器的各部件可分散绘制 D. 连线要横平竖直

三、判断题（总共10题，每题2分，正确的打“√”，错误的打“×”）
1. 接触器的主触点用于控制主电路的通断，辅助触点用于控制电路的逻辑控制。（ ）
2. 热继电器的发热元件应串联在主电路中，常闭触点应串联在控制电路中。（ ）
3. 时间继电器只能实现通电延时，不能实现断电延时。（ ）
4. 按钮是一种手动控制电器，主要用于发出控制信号。（ ）
5. 三相异步电动机的转子转速总是低于旋转磁场的转速。（ ）
6. 熔断器的熔体熔断后，可以更换新的熔体继续使用。（ ）
7. 电磁式继电器的吸力大小与线圈电流成正比。（ ）
8. 电气控制系统图中，同一电器的各部件必须画在一起。（ ）
9. 电动机的调速就是改变电动机的转速。（ ）
10. 控制电路中可以没有短路保护环节。（ ）

四、简答题（总共3题，每题10分，请简要回答下列问题）
1. 简述交流接触器的工作原理及主要结构。
2. 说明热继电器的选用原则。
3. 画出电动机单向连续运转控制电路原理图，并简述其工作过程。

五、综合分析题（总共2题，每题15分，请根据题目要求进行分析解答）
1. 某机床电气控制电路中，电动机在运行过程中突然停止，检查发现熔断器熔体熔断。试分析可能导致熔体熔断的原因有哪些？
2. 设计一个三相异步电动机正反转控制电路，要求具有电气互锁和机械互锁功能，并简述其工作原理。

答案：
一、选择题
1. B 2. A 3. A 4. A 5. A 6. D 7. B 8. D 9. B 10. C

二、多项选择题
1. ABC 2. ABCD 3. ABCD 4. ABC 5. ABD

三、判断题
1. √ 2. √ 3. × 4. √ 5. √ 6. √ 7. √ 8. × 9. √ 10. ×

四、简答题
1. 交流接触器工作原理：当电磁线圈通电后，线圈电流产生磁场，使静铁芯产生电磁吸力吸引动铁芯，并带动触头动作，使常闭触头断开，常开触头闭合。主要结构包括电磁系统、触头系统、灭弧装置等。
2. 热继电器选用原则：①热继电器的额定电流应略大于电动机的额定电流；②热继电器的热元件的额定电流应根据电动机的工作制和负载情况合理选择；③热继电器的动作时间应能满足电动机过载保护的要求。
3. 电动机单向连续运转控制电路原理图：由电源开关、熔断器、接触器、热继电器、按钮等组成。工作过程：合上电源开关，按下启动按钮，接触器线圈通电，主触头闭合，电动机运转；松开启动按钮，接触器通过自身常开辅助触头保持通电，电动机连续运转。按下停止按钮，接触器线圈断电，主触头断开，电动机停止。

五、综合分析题
1. 可能原因：①电动机绕组短路；②控制电路短路；③负载短路；④熔断器规格选择过小；⑤电动机频繁启动，启动电流过大；⑥环境温度过高，影响熔体性能。
2. 三相异步电动机正反转控制电路：在接触器正反转控制电路基础上增加电气互锁和机械互锁。电气互锁通过在正反转接触器线圈回路中分别串入对方的常闭辅助触头实现；机械互锁通过按钮复合触头分别控制正反转接触器线圈。工作原理：正转时，按下正转按钮，正转接触器吸合，电动机正转；反转时，按下反转按钮，反转接触器吸合，电动机反转，互锁防止正反转接触器同时吸合造成短路。
