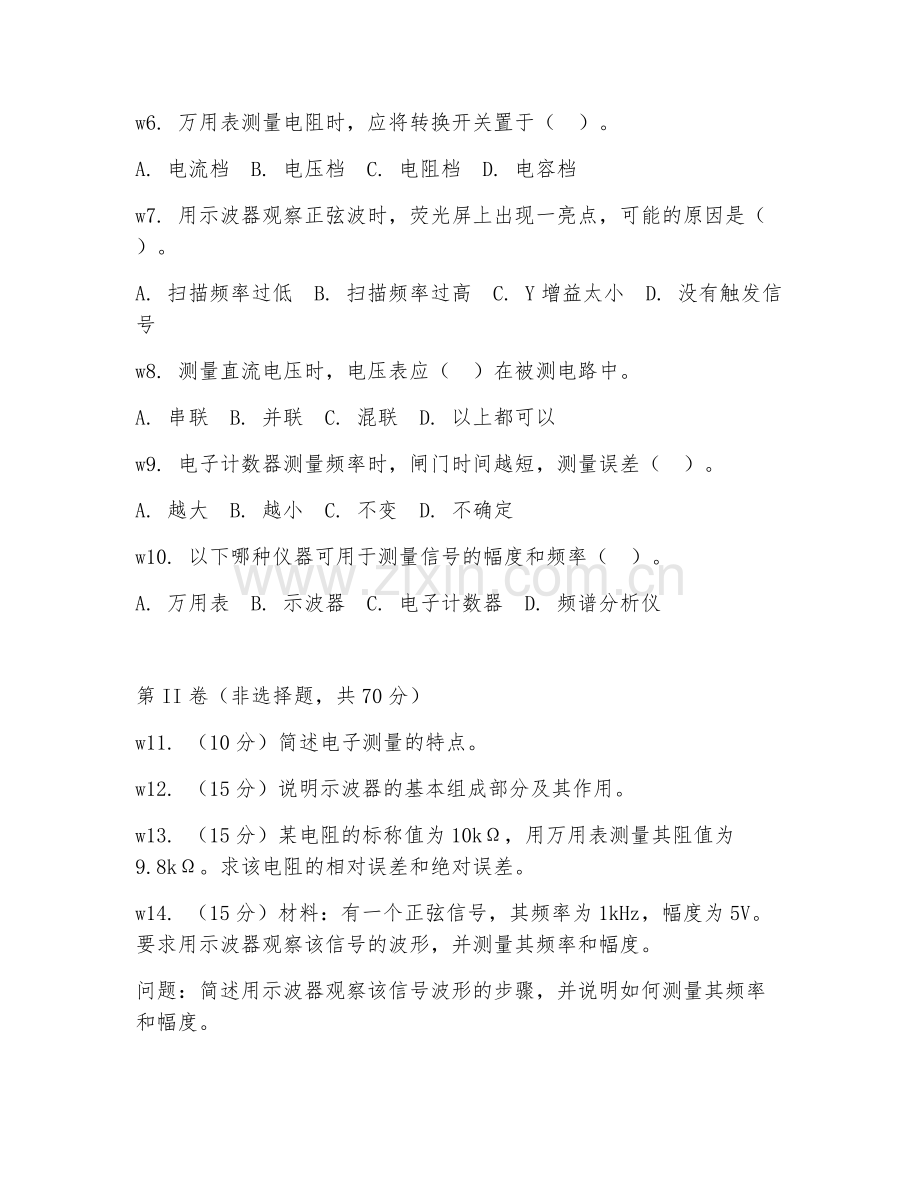

2025年中职电子技术应用（电子测量）试题及答案.doc

2025年中职电子技术应用（电子测量）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分，每题只有一个正确答案，请将正确答案的序号填在括号内)
w1. 电子测量的频率范围极宽，其频率低端已进入（ ）Hz量级。
A. 10^-1 B. 10^-2 C. 10^-3 D. 10^-4
w2. 以下哪种测量方法不属于电子测量的基本方法（ ）。
A. 直接测量法 B. 比较测量法 C. 间接测量法 D. 动态测量法
w3. 测量结果与被测量真值之间的一致程度称为（ ）。
A. 精度 B. 准确度 C. 精密度 D. 分辨率
w4. 某电压表的量程为10V，精度等级为0.5级，则其最大绝对误差为（ ）。
A. 0.05V B. 0.1V C. 0.5V D. 1V
w5. 示波器中扫描发生器的作用是产生（ ）。
A. 锯齿波电压 B. 正弦波电压 C. 方波电压 D. 三角波电压
w6. 万用表测量电阻时，应将转换开关置于（ ）。
A. 电流档 B. 电压档 C. 电阻档 D. 电容档
w7. 用示波器观察正弦波时，荧光屏上出现一亮点，可能的原因是（ ）。
A. 扫描频率过低 B. 扫描频率过高 C. Y增益太小 D. 没有触发信号
w8. 测量直流电压时，电压表应（ ）在被测电路中。
A. 串联 B. 并联 C. 混联 D. 以上都可以
w9. 电子计数器测量频率时，闸门时间越短，测量误差（ ）。
A. 越大 B. 越小 C. 不变 D. 不确定
w10. 以下哪种仪器可用于测量信号的幅度和频率（ ）。
A. 万用表 B. 示波器 C. 电子计数器 D. 频谱分析仪

第II卷（非选择题，共70分）
w11. （10分）简述电子测量的特点。
w12. （15分）说明示波器的基本组成部分及其作用。
w13. （15分）某电阻的标称值为10kΩ，用万用表测量其阻值为9.8kΩ。求该电阻的相对误差和绝对误差。
w14. （15分）材料：有一个正弦信号，其频率为1kHz，幅度为5V。要求用示波器观察该信号的波形，并测量其频率和幅度。
问题：简述用示波器观察该信号波形的步骤，并说明如何测量其频率和幅度。
w15. （15分）材料：用电子计数器测量某信号的频率，已知闸门时间为1s，计数值为1000。
问题：求该信号的频率，并说明测量频率时可能产生的误差来源。

答案：
w1. C
w2. D
w3. B
w4. A
w5. A
w6. C
w7. D
w8. B
w9. A
w10. B
w11. 电子测量的特点包括：测量频率范围极宽；测量量程很广；测量准确度高；测量速度快；可以进行遥测；易于实现测量自动化和智能化；影响因素众多，测量误差较大。
w12. 示波器基本组成部分及作用：示波管，将电信号转换为光信号显示在荧光屏上；垂直放大电路，放大输入信号的垂直分量；水平放大电路，放大扫描信号；扫描发生器，产生锯齿波电压，使电子束在水平方向扫描；触发电路，产生触发信号，使扫描与被测信号同步；电源电路，提供各部分所需的电源。
w13. 绝对误差=9.8kΩ - 10kΩ=-0.2kΩ；相对误差=（-0.2kΩ÷10kΩ）×100%=-2%。
w14. 步骤：将示波器电源打开预热，将探头连接到信号输入端口，调节垂直衰减旋钮使波形幅度适中，调节扫描速度旋钮使波形稳定显示。测量频率：通过扫描速度旋钮读出一个周期对应的时间，频率=1÷周期时间。测量幅度：通过垂直衰减旋钮和微调旋钮读出波形峰峰值。
w15. 频率=计数值÷闸门时间=1000÷1s =1000Hz。误差来源：闸门时间误差，计数值的计数误差，信号的干扰等可能导致测量不准确。
