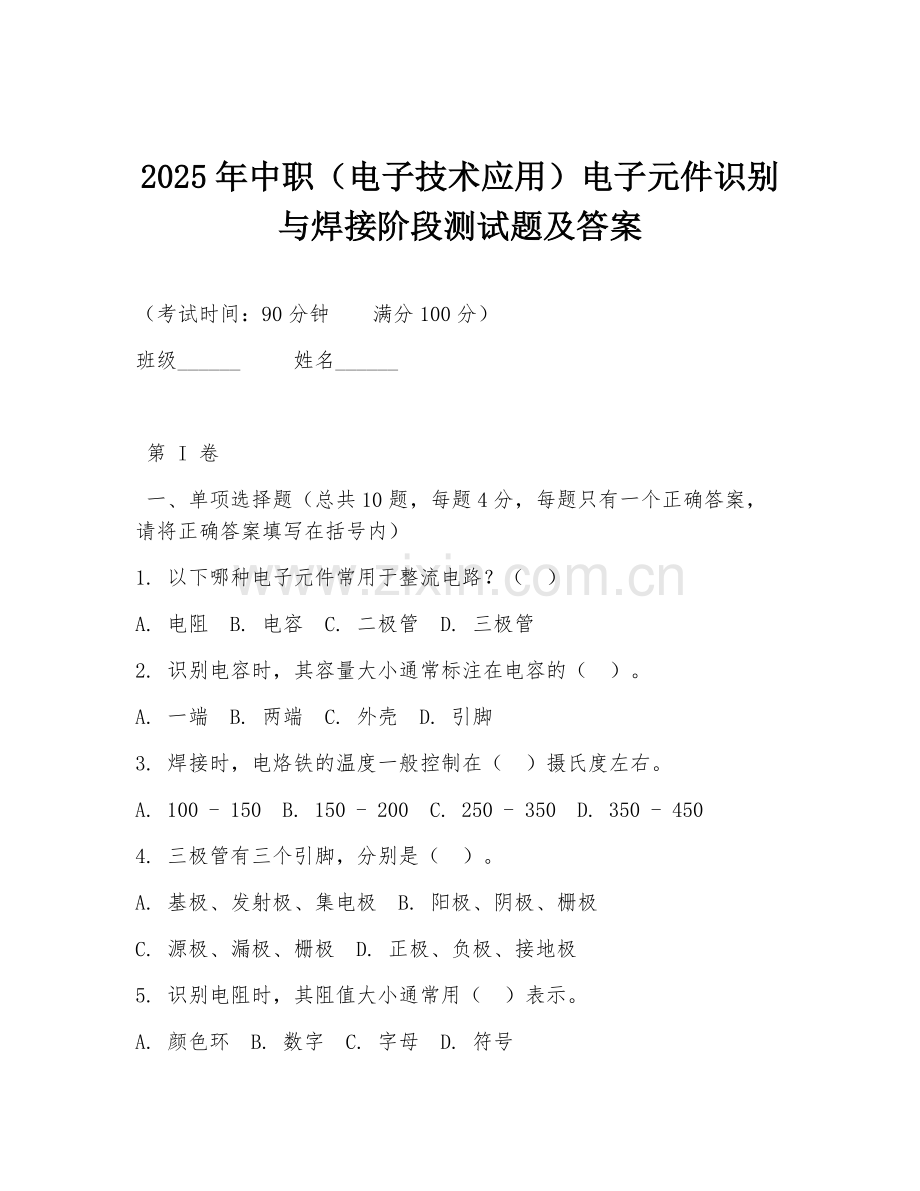

2025年中职（电子技术应用）电子元件识别与焊接阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷
一、单项选择题（总共10题，每题4分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 以下哪种电子元件常用于整流电路？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管
2. 识别电容时，其容量大小通常标注在电容的（ ）。
A. 一端 B. 两端 C. 外壳 D. 引脚
3. 焊接时，电烙铁的温度一般控制在（ ）摄氏度左右。
A. 100 - 150 B. 150 - 200 C. 250 - 350 D. 350 - 450
4. 三极管有三个引脚，分别是（ ）。
A. 基极、发射极、集电极 B. 阳极、阴极、栅极
C. 源极、漏极、栅极 D. 正极、负极、接地极
5. 识别电阻时，其阻值大小通常用（ ）表示。
A. 颜色环 B. 数字 C. 字母 D. 符号

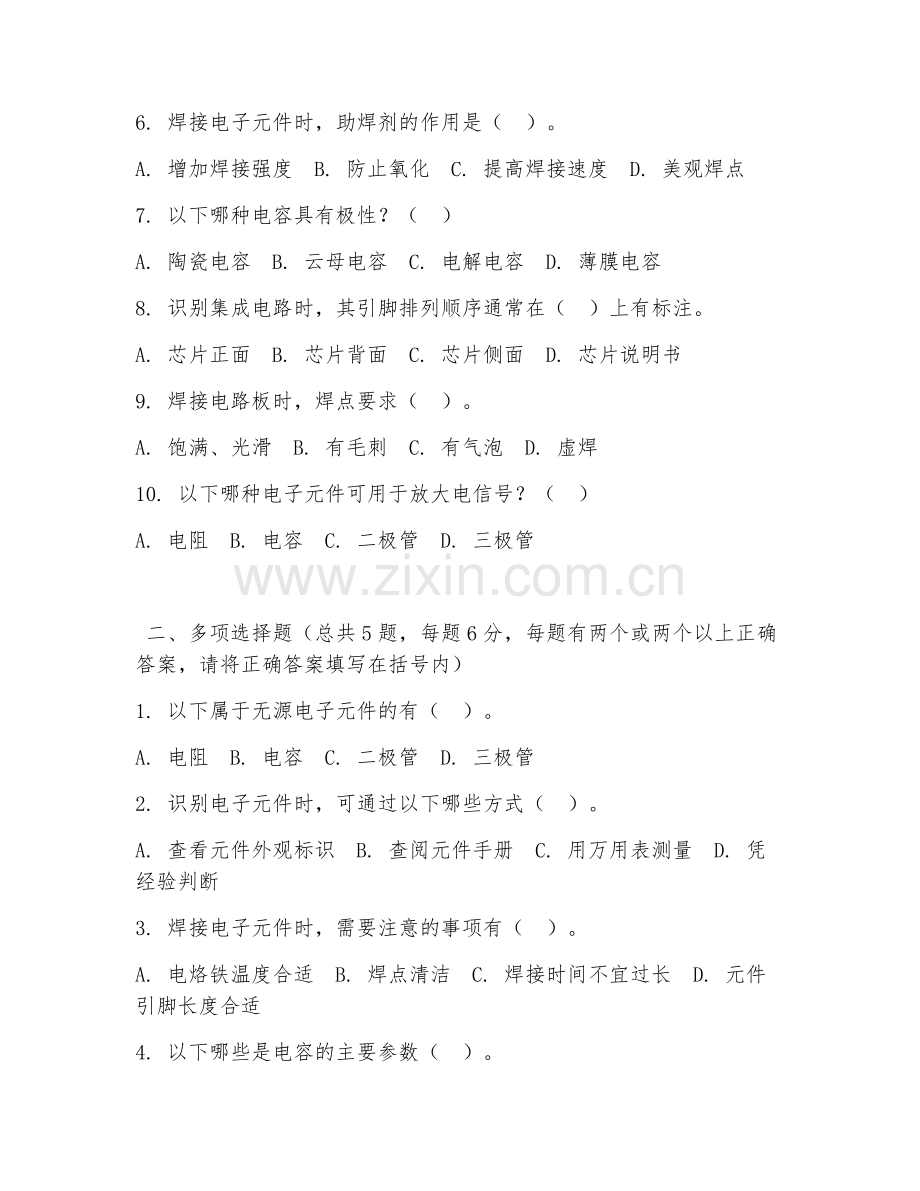

6. 焊接电子元件时，助焊剂的作用是（ ）。
A. 增加焊接强度 B. 防止氧化 C. 提高焊接速度 D. 美观焊点
7. 以下哪种电容具有极性？（ ）
A. 陶瓷电容 B. 云母电容 C. 电解电容 D. 薄膜电容
8. 识别集成电路时，其引脚排列顺序通常在（ ）上有标注。
A. 芯片正面 B. 芯片背面 C. 芯片侧面 D. 芯片说明书
9. 焊接电路板时，焊点要求（ ）。
A. 饱满、光滑 B. 有毛刺 C. 有气泡 D. 虚焊
10. 以下哪种电子元件可用于放大电信号？（ ）
A. 电阻 B. 电容 C. 二极管 D. 三极管

二、多项选择题（总共5题，每题6分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. 以下属于无源电子元件的有（ ）。
A. 电阻 B. 电容 C. 二极管 D. 三极管
2. 识别电子元件时，可通过以下哪些方式（ ）。
A. 查看元件外观标识 B. 查阅元件手册 C. 用万用表测量 D. 凭经验判断
3. 焊接电子元件时，需要注意的事项有（ ）。
A. 电烙铁温度合适 B. 焊点清洁 C. 焊接时间不宜过长 D. 元件引脚长度合适
4. 以下哪些是电容的主要参数（ ）。
A. 容量 B. 耐压值 C. 精度 D. 引脚间距
5. 三极管根据结构不同可分为（ ）。
A. NPN型 B. PNP型 C. N型 D. P型

三、判断题（总共10题，每题3分，请判断对错，在括号内打“√”或“×”）
1. 电阻的阻值越大，对电流的阻碍作用越小。（ ）
2. 电容在电路中主要起储能作用。（ ）
3. 二极管具有单向导电性，正向导通时电阻很大。（ ）
4. 焊接时，电烙铁可以直接接触集成电路引脚。（ ）
5. 电解电容在使用时不需要注意极性。（ ）
6. 三极管的基极电流控制集电极电流。（ ）
7. 识别电子元件时，只要外观相似就可以认为是同一类型元件。（ ）
8. 焊接电路板时，焊点之间可以相互短路。（ ）
9. 集成电路是将多个电子元件集成在一块芯片上。（ ）
10. 电容的容量越大，储存的电荷越多。（ ）

第 II 卷
四、简答题（总共2题，每题15分，请简要回答问题）
1. 请简述电阻在电路中的作用以及如何根据颜色环识别电阻阻值。
2. 简述焊接电子元件的步骤及注意事项。

五！材料分析题（总共1题，每题20分，请根据所给材料回答问题）
材料：在一个简单的电子电路中，有一个电阻R1、一个电容C1和一个三极管VT。电阻R1的阻值为10kΩ，电容C1的容量为10μF，三极管VT型号为9013。电路连接后，发现三极管无法正常工作，测量各元件电压，发现电阻R1两端电压异常高，电容C1两端电压几乎为零。
问题：
1. 请分析可能导致三极管无法正常工作的原因。
2. 针对电阻R1两端电压异常高、电容C1两端电压几乎为零的情况，提出可能的解决方法。

答案：
第 I 卷
一、单项选择题
1. C
2. C
3. C
4. A
5. A
6. B
7. C
8. D
9. A
10. D

二、多项选择题
1. AB
2. ABC
3. ABCD
4. ABC
5. AB

三、判断题
1. ×
2. √
3. ×
4. ×
5. ×
6. √
7. ×
8. ×
9. √
10. √

第 II 卷
四、简答题
1. 电阻在电路中的作用主要有：限流、分压、匹配阻抗等。根据颜色环识别电阻阻值的方法：色环电阻有四色环和五色环之分。四色环电阻，第一、二环表示有效值，第三环表示倍率，第四环表示误差；五色环电阻，第一、二、三环表示有效值，第四环表示倍率，第五环表示误差。通过查阅色环对应的数值，按照上述规则计算出电阻阻值。
2. 焊接电子元件的步骤：首先准备好电烙铁、焊锡丝、助焊剂、待焊接元件和电路板等工具和材料；然后对元件引脚和电路板焊接部位进行清洁；接着将电烙铁预热，蘸上焊锡丝使其头部带上适量焊锡；再将元件引脚对准电路板焊接位置，用带锡的电烙铁头接触引脚和焊点，同时送入焊锡丝，使焊点饱满；最后等待焊点冷却。注意事项：电烙铁温度要合适，避免过热损坏元件；焊接时间不宜过长，防止元件损坏；焊点要清洁、饱满、光滑，避免虚焊；元件引脚长度要合适；使用助焊剂后要及时清理。

五、材料分析题
1. 可能导致三极管无法正常工作的原因：电阻R1阻值异常增大，导致三极管基极电流过小，无法正常导通；电容C1短路，使得其两端电压几乎为零，影响电路中其他元件的工作；三极管本身损坏。
2. 对于电阻R1两端电压异常高的解决方法：检查电阻R1是否阻值增大，若增大则更换电阻；检查电路中是否存在其他元件短路导致电阻R1分压异常，排查并修复短路故障。对于电容C1两端电压几乎为零的解决方法：检查电容C1是否短路，若短路则更换电容；检查电容C1是否开路，若开路则更换电容；检查电路连接是否正确，确保电容C1正常接入电路。
