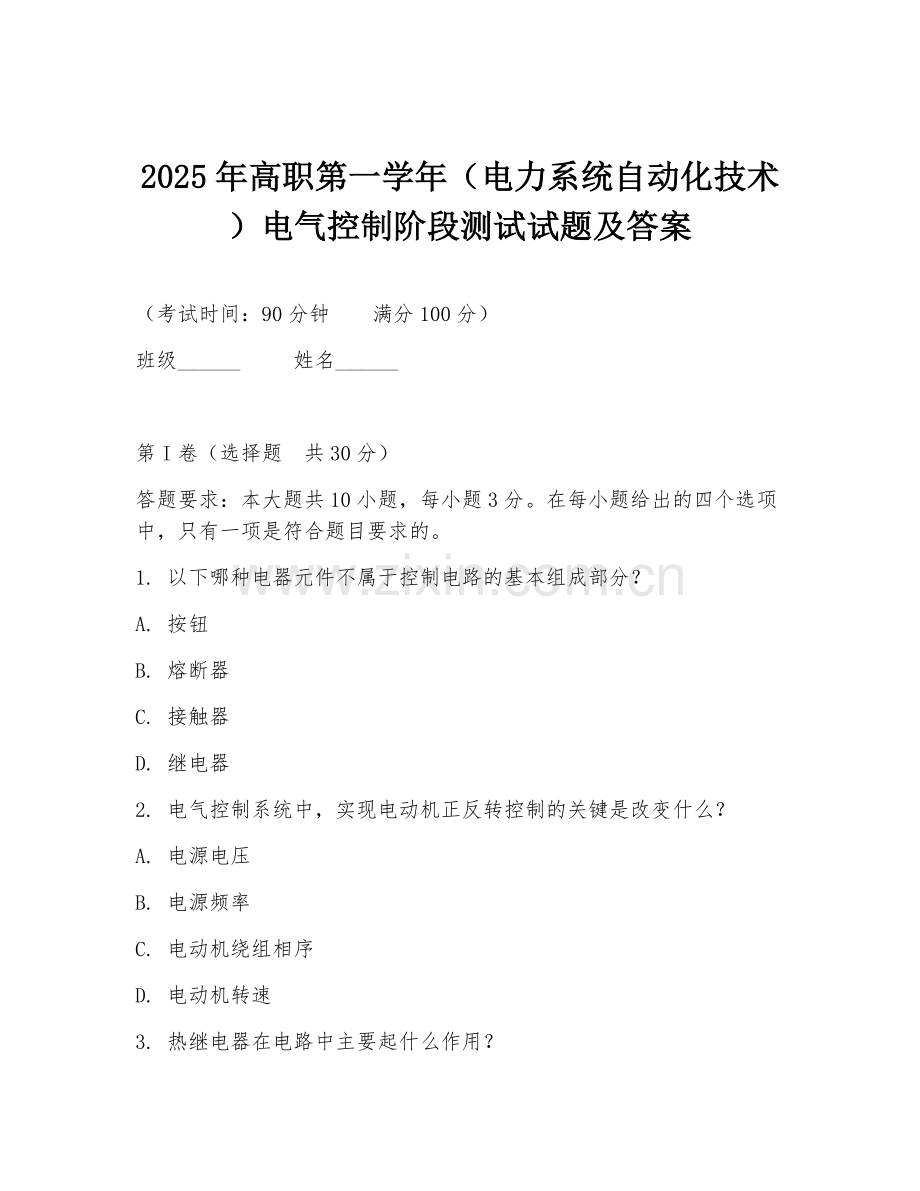

2025年高职第一学年（电力系统自动化技术）电气控制阶段测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 以下哪种电器元件不属于控制电路的基本组成部分？
A. 按钮
B. 熔断器
C. 接触器
D. 继电器
2. 电气控制系统中，实现电动机正反转控制的关键是改变什么？
A. 电源电压
B. 电源频率
C. 电动机绕组相序
D. 电动机转速

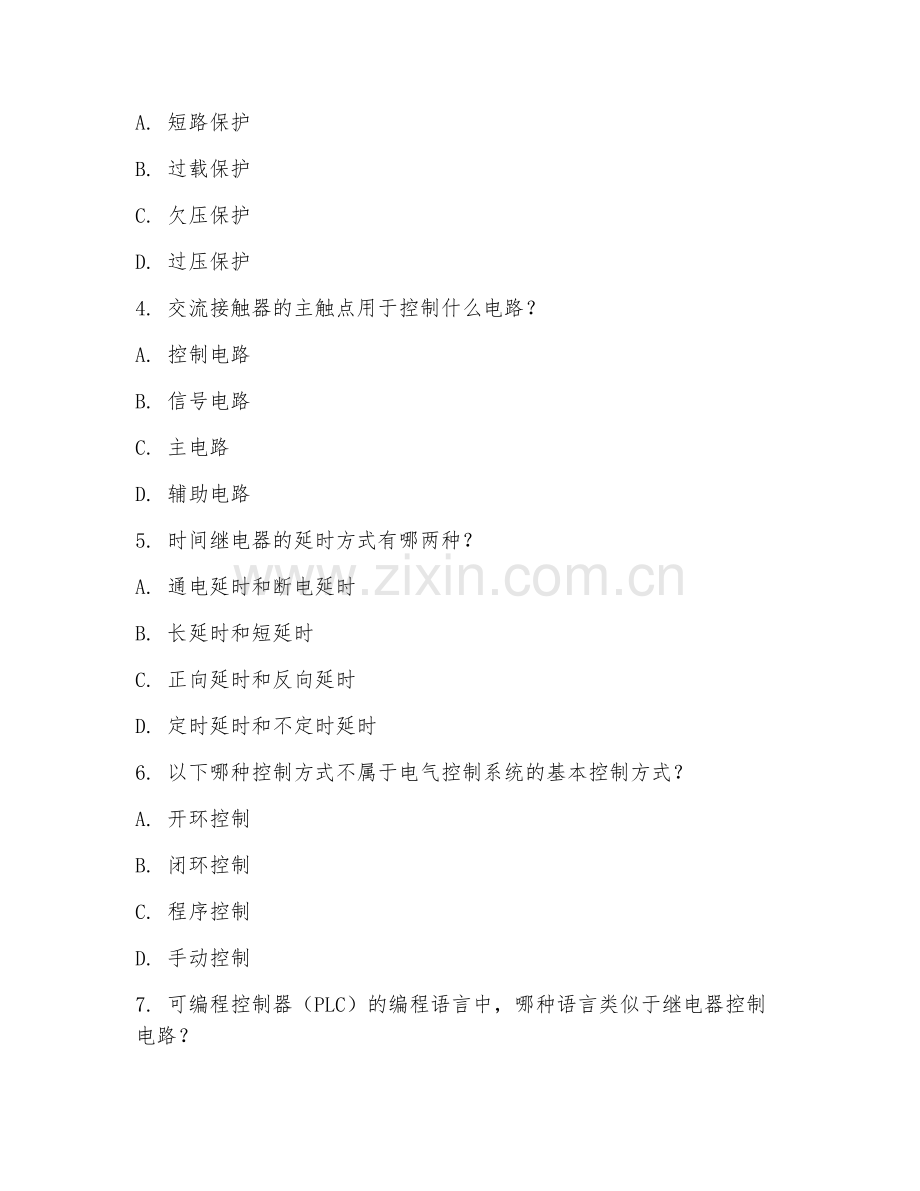

3. 热继电器在电路中主要起什么作用？
A. 短路保护
B. 过载保护
C. 欠压保护
D. 过压保护
4. 交流接触器的主触点用于控制什么电路？
A. 控制电路
B. 信号电路
C. 主电路
D. 辅助电路
5. 时间继电器的延时方式有哪两种？
A. 通电延时和断电延时
B. 长延时和短延时
C. 正向延时和反向延时
D. 定时延时和不定时延时
6. 以下哪种控制方式不属于电气控制系统的基本控制方式？
A. 开环控制
B. 闭环控制
C. 程序控制
D. 手动控制
7. 可编程控制器（PLC）的编程语言中，哪种语言类似于继电器控制电路？
A. 梯形图
B. 指令表
C. 功能块图
D. 结构化文本
8. 电气控制系统设计的基本步骤不包括以下哪一项？
A. 确定控制要求
B. 选择控制方案
C. 绘制电气原理图
D. 安装调试设备
9. 以下哪种故障可能导致电动机不能启动？
A. 电动机绕组短路
B. 接触器主触点接触不良
C. 热继电器动作
D. 以上都有可能
10. 电气控制系统中，用于指示设备工作状态的信号灯一般采用什么电源？
A. 直流电源
B. 交流电源
C. 电池
D. 发电机

第II卷（非选择题 共70分）
11. （10分）简述电气控制系统的组成部分及其作用。
12. （15分）画出电动机单向连续运转控制电路的原理图，并说明其工作原理。
13. （15分）说明PLC的编程语言有哪些，并简要介绍梯形图编程语言的特点。
14. （15分）材料：某电气控制系统中，电动机出现过热现象。已知该系统采用热继电器进行过载保护，且热继电器已动作。分析可能导致电动机过热的原因，并提出相应的解决措施。
15. （15分）材料：设计一个简单的三相异步电动机正反转控制电路，要求采用按钮和接触器实现控制，并具有过载保护功能。请画出该控制电路的原理图，并说明其工作过程。

答案：1. B 2. C 3. B 4. C 5. A 6. D 7. A 8. D 9. D 10. A
11. 电气控制系统主要由控制电路、主电路、检测与保护环节等组成。控制电路用于产生各种控制信号，实现对主电路中电器元件的控制；主电路用于连接电源和负载，实现电能的传输和转换；检测与保护环节用于检测电路的工作状态，当出现异常时及时采取保护措施，如短路保护、过载保护、欠压保护等。
12. 原理图：略。工作原理：合上电源开关QS，按下启动按钮SB2，接触器KM线圈得电，KM主触点闭合，电动机M启动运转。同时，KM辅助常开触点闭合，实现自锁。当按下停止按钮SB1时，KM线圈失电，KM主触点断开，电动机M停止运转。
13. PLC的编程语言有梯形图、指令表、功能块图、结构化文本等。梯形图编程语言的特点：形象直观，类似于继电器控制电路，容易理解和掌握；编程简单，可直接利用图形符号表示电器元件和控制逻辑；具有良好的可读性和可维护性，便于电气技术人员进行编程和调试。
14. 可能导致电动机过热的原因：负载过大，超过了电动机的额定功率；电动机通风不良，散热困难；电动机绕组短路或接地；热继电器整定值不合理等。解决措施：检查负载情况，如有必要减轻负载；清理电动机通风道，确保通风良好；检查电动机绕组，修复短路或接地故障；合理调整热继电器的整定值。
15. 原理图：略。工作过程：合上电源开关QS，按下正转启动按钮SB2，正转接触器KM1线圈得电，KM1主触点闭合，电动机正转。同时，KM1辅助常开触点闭合实现自锁。按下反转启动按钮SB3，反转接触器KM2线圈得电，KM2主触点闭合，电动机反转，KM2辅助常开触点闭合实现自锁。热继电器FR用于过载保护，当电动机过载时，FR动作，切断控制电路，电动机停止运转。
