2025年中职智能控制技术（PLC编程）试题及答案.doc

2025年中职智能控制技术（PLC编程）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共5题，每题4分，每题只有一个正确答案，请将正确答案填在括号内）
1. 以下哪种编程语言是PLC编程中最常用的？（ ）
A. 梯形图 B. 指令表 C. 功能块图 D. 顺序功能图
2. PLC的输入接口电路一般采用（ ）。
A. 光电耦合器 B. 继电器 C. 晶闸管 D. 晶体管
3. 定时器的定时时间与（ ）有关。
A. 定时器编号 B. 扫描周期 C. 时钟脉冲频率 D. 程序步数
4. 以下关于PLC的输出类型，错误的是（ ）。
A. 继电器输出 B. 晶体管输出 C. 晶闸管输出 D. 二极管输出
5. 当PLC的电源掉电时，（ ）的数据不会丢失。
A. 输入映像寄存器 B. 输出映像寄存器 C. 定时器 D. 计数器

第II卷

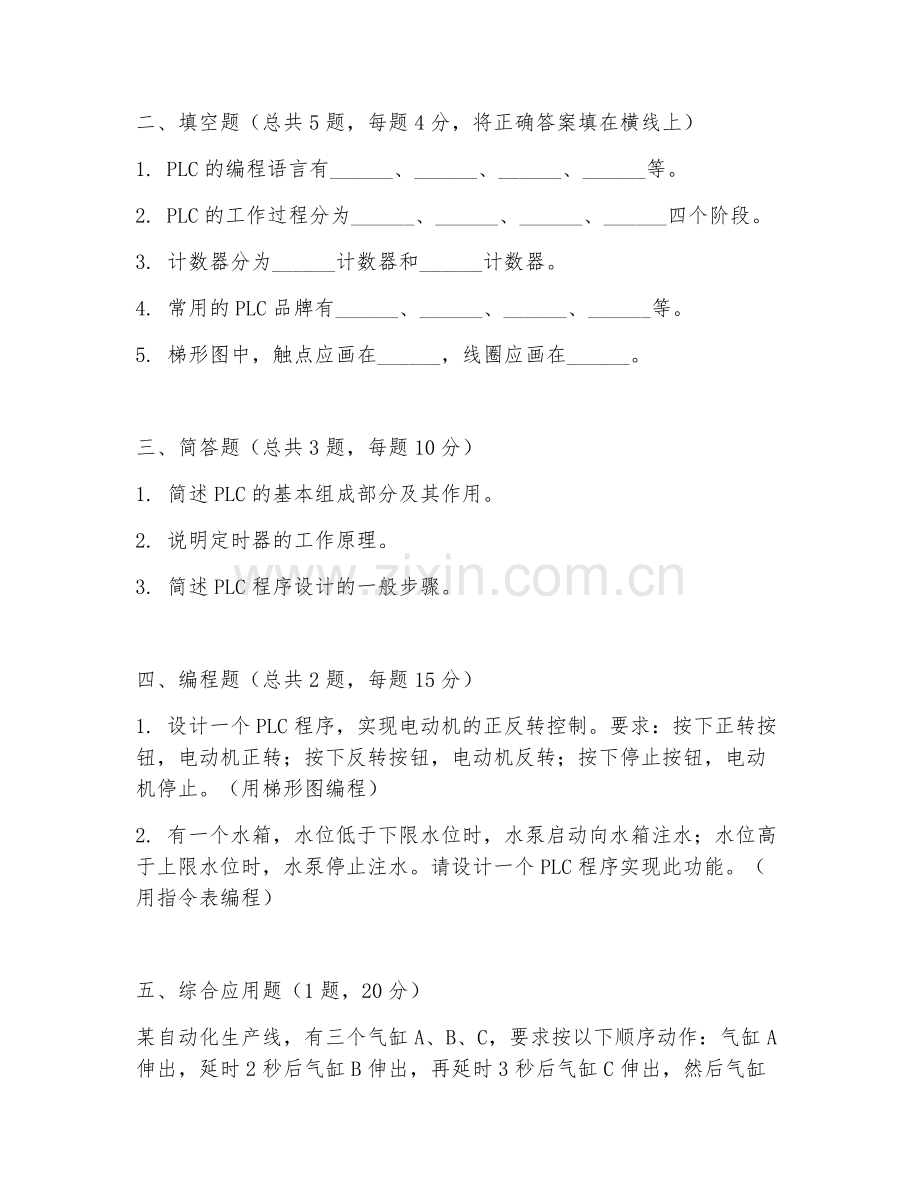

二、填空题（总共5题，每题4分，将正确答案填在横线上）
1. PLC的编程语言有______、______、______、______等。
2. PLC的工作过程分为______、______、______、______四个阶段。
3. 计数器分为______计数器和______计数器。
4. 常用的PLC品牌有______、______、______、______等。
5. 梯形图中，触点应画在______，线圈应画在______。

三、简答题（总共3题，每题10分）
1. 简述PLC的基本组成部分及其作用。
2. 说明定时器的工作原理。
3. 简述PLC程序设计的一般步骤。

四、编程题（总共2题，每题15分）
1. 设计一个PLC程序，实现电动机的正反转控制。要求：按下正转按钮，电动机正转；按下反转按钮，电动机反转；按下停止按钮，电动机停止。（用梯形图编程）
2. 有一个水箱，水位低于下限水位时，水泵启动向水箱注水；水位高于上限水位时，水泵停止注水。请设计一个PLC程序实现此功能。（用指令表编程）

五、综合应用题（1题，20分）
某自动化生产线，有三个气缸A、B、C，要求按以下顺序动作：气缸A伸出，延时2秒后气缸B伸出，再延时3秒后气缸C伸出，然后气缸C缩回，延时1秒后气缸B缩回，再延时2秒后气缸A缩回，如此循环。请设计一个PLC程序实现此控制要求。（用功能块图编程）

答案：
第I卷：1. A 2. A 3. C 4. D 5. D
第II卷：二、1. 梯形图、指令表、功能块图、顺序功能图 2. 输入采样、程序执行、输出刷新、内部处理 3. 增计数器、减计数器 4. 西门子、三菱、欧姆龙、施耐德 5. 水平线上、水平线下
三、1. PLC主要由CPU、存储器、输入输出接口、电源等组成。CPU是核心，用于执行程序；存储器存放程序和数据；输入输出接口连接外部设备；电源提供工作电压。 2. 定时器根据时钟脉冲累计计时，当计时时间达到设定值时，定时器触点动作。 3. 一般步骤为：分析控制要求、确定输入输出信号、选择编程语言、设计程序结构、编写程序、调试程序。
四、1. 略 2. 略
五、略
