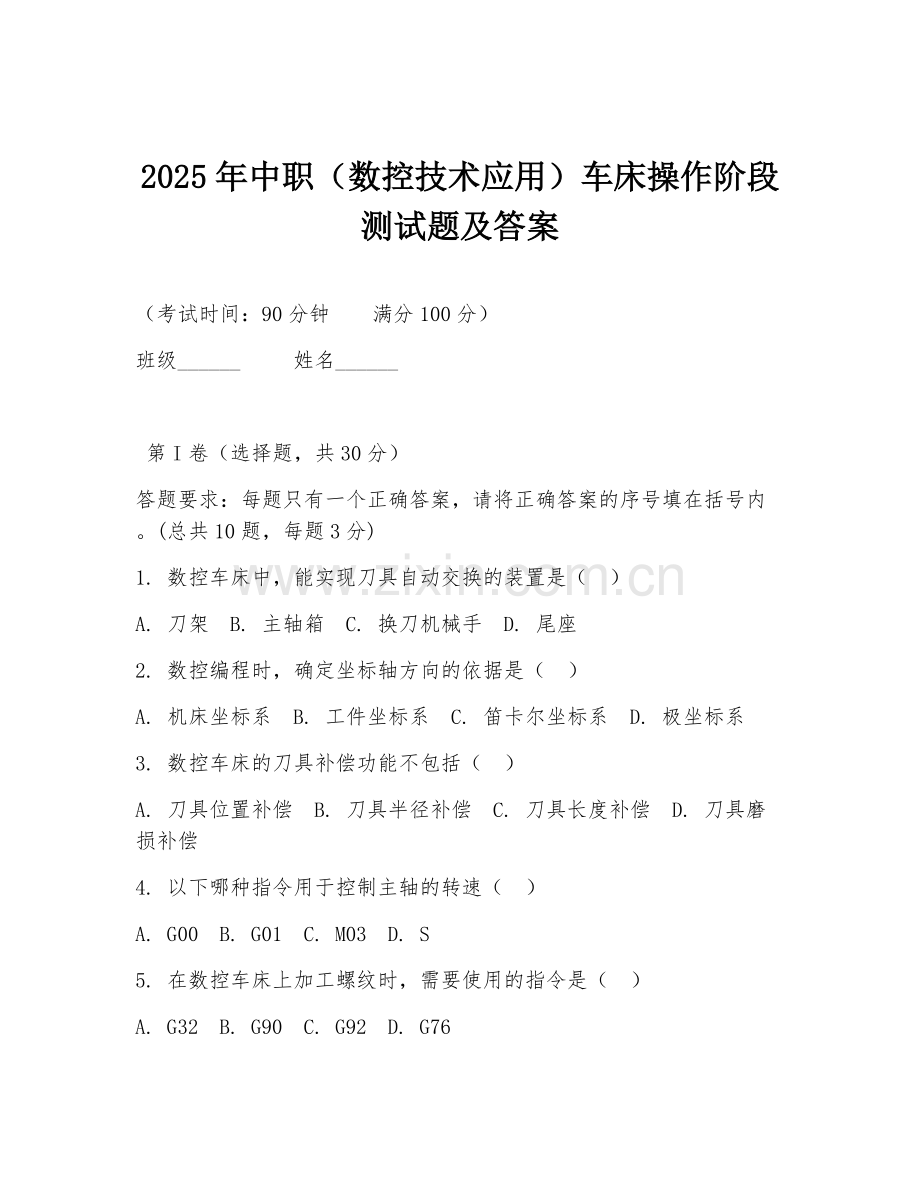

2025年中职（数控技术应用）车床操作阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共10题，每题3分)
1. 数控车床中，能实现刀具自动交换的装置是（ ）
A. 刀架 B. 主轴箱 C. 换刀机械手 D. 尾座
2. 数控编程时，确定坐标轴方向的依据是（ ）
A. 机床坐标系 B. 工件坐标系 C. 笛卡尔坐标系 D. 极坐标系
3. 数控车床的刀具补偿功能不包括（ ）
A. 刀具位置补偿 B. 刀具半径补偿 C. 刀具长度补偿 D. 刀具磨损补偿
4. 以下哪种指令用于控制主轴的转速（ ）
A. G00 B. G01 C. M03 D. S
5. 在数控车床上加工螺纹时，需要使用的指令是（ ）
A. G32 B. G90 C. G92 D. G76
6. 数控车床的床身导轨通常采用（ ）
A. 铸铁导轨 B. 滚动导轨 C. 静压导轨 D. 塑料导轨
7. 数控编程中，绝对坐标编程的指令是（ ）
A. G90 B. G91 C. G92 D. G93
8. 以下哪种刀具材料的硬度最高（ ）
A. 高速钢 B. 硬质合金 C. 陶瓷刀具 D. 立方氮化硼刀具
9. 数控车床的冷却系统主要用于（ ）
A. 降低刀具温度 B. 降低工件温度 C. 清洗机床 D. 以上都是
10. 在数控车床上加工外圆时，刀具的切削方向通常是（ ）
A. 顺时针 B. 逆时针 C. 任意方向 D. 与主轴旋转方向相反

第II卷（非选择题，共70分）
1. 填空题：请在横线上填写正确答案。(总共5题，每题4分)
（1）数控车床的核心部件是______。
（2）数控编程中的模态指令是指______。
（3）刀具半径补偿的作用是______。
（4）数控车床的主轴转速单位通常是______。
（5）在数控车床上加工内孔时，刀具的切削方向通常是______。
2. 简答题：简要回答下列问题。(总共3题，每题10分)
（1）简述数控车床的工作原理。
（2）数控编程时，如何确定切削用量？
（3）数控车床的日常维护保养包括哪些内容？
3. 编程题：根据给定的零件图，编写数控加工程序。(总共1题，20分)
零件图要求：加工一个外圆直径为50mm，长度为80mm的圆柱，圆柱表面粗糙度为Ra3.2。毛坯为直径60mm的圆棒料。
4. 材料分析题：阅读以下材料，回答问题。(总共1题，20分)
材料：在数控车床上加工一批零件时，发现部分零件的尺寸精度超差。经检查，刀具磨损严重，机床精度也有所下降。
问题：
（1）分析刀具磨损和机床精度下降对零件尺寸精度的影响。
（2）提出解决零件尺寸精度超差的措施。
5. 综合应用题：结合所学知识，解决以下实际问题。(总共1题，20分)
实际问题：有一个零件需要在数控车床上加工，其形状为一个阶梯轴，各段直径和长度如下：第一段直径30mm，长度50mm；第二段直径40mm，长度30mm；第三段直径50mm，长度40mm。表面粗糙度要求为Ra6.3。请编写数控加工程序，并说明加工过程中的注意事项。

答案：
1. C
2. C
3. C
4. D
5. ACD
6. A
7. A
8. D
9. D
10. A
1. （1）数控系统 （2）一经指定，便一直有效，直到被同组的其他指令所取代 （3）使编程人员在编程时可以按零件的轮廓尺寸进行编程，而不必考虑刀具的实际半径，从而简化编程工作 （4）r/min （5）逆时针
2. （1）数控车床通过数控系统控制机床的各坐标轴运动，实现刀具的自动进给和切削加工。数控系统根据输入的零件加工程序，将其转换为机床各坐标轴的运动指令，驱动电机带动刀具或工件进行加工。 （2）切削用量的确定需要考虑工件材料、刀具材料、加工精度、表面质量等因素。一般来说，首先根据工件材料和刀具材料确定切削速度，然后根据加工要求和刀具寿命确定进给量，最后根据切削速度和进给量计算背吃刀量。 （3）数控车床的日常维护保养包括：保持机床清洁，定期检查机床各部位的润滑情况，及时更换润滑油；检查刀具的磨损情况，及时更换刀具；检查机床的电气系统，确保其正常运行；定期检查机床的精度，及时进行调整和修复。
3. O0001
G99 M08
T0101
M03 S500
G00 X62 Z2
G71 U(2) R(0.5)
G71 P10 Q20 U(0.5) W(0.1) F0.2
N10 G00 X0 Z2
G01 Z0 F0.15
X50 Z-50
Z-80
N20 X62
G00 X100 Z100
M05
M09
M30
4. （1）刀具磨损会导致刀具的切削刃变钝，使切削力增大，从而影响零件的尺寸精度，导致加工尺寸超差。机床精度下降会使机床的各坐标轴运动精度降低，加工过程中的定位误差增大，也会导致零件尺寸精度超差。 （2）解决措施包括：及时更换磨损的刀具；对机床进行精度调整和修复，定期对机床进行维护保养，确保机床精度；优化加工工艺，合理选择切削用量，减少加工误差。
5. O0002
G99 M08
T0101
M03 S600
G00 X32 Z2
G71 U(2) R(0.5)
G71 P10 Q20 U(0.5) W(0.1) F0.2
N10 G00 X0 Z2
G01 Z0 F0.15
X30 Z-50
Z-80
N20 X42
G00 X100 Z100
G00 X42 Z2
G70 P10 Q20
G00 X100 Z100
M05
M09
M30
注意事项：加工前要对刀具进行正确的安装和对刀；加工过程中要密切关注机床的运行状态，及时调整切削用量；加工完成后要对零件进行测量和检验，确保尺寸精度符合要求。
