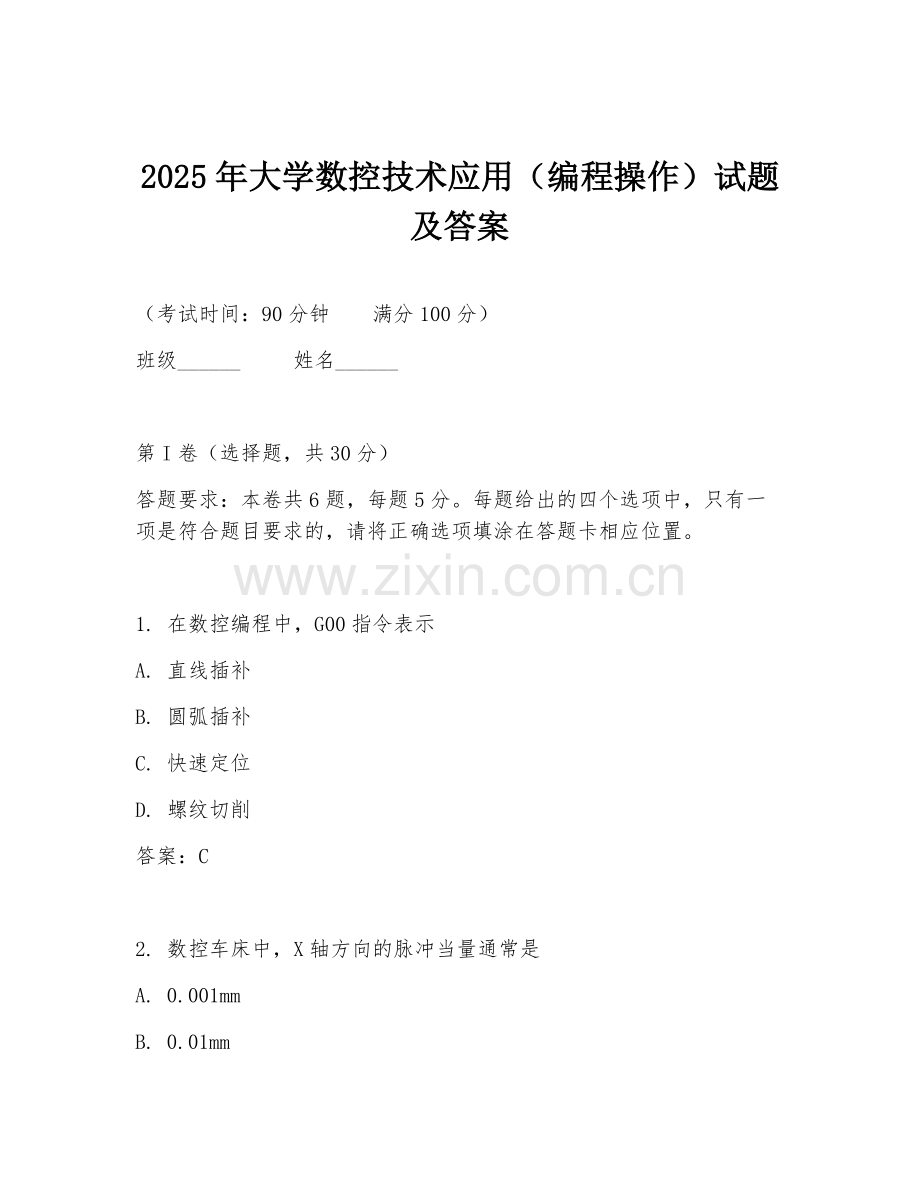

2025年大学数控技术应用（编程操作）试题及答案.doc

资源描述

2025年大学数控技术应用（编程操作）试题及答案（考试时间：90分钟满分100分）班级______ 姓名______ 第I卷（选择题，共30分）答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的，请将正确选项填涂在答题卡相应位置。 1. 在数控编程中，G00指令表示 A. 直线插补 B. 圆弧插补 C. 快速定位 D. 螺纹切削答案：C 2. 数控车床中，X轴方向的脉冲当量通常是 A. 0.001mm B. 0.01mm C. 0.1mm D. 1mm 答案：A 3. 以下哪种指令用于指定工件坐标系 A. G54 B. G90 C. M03 D. S1000 答案：A 4. 数控铣床中，刀具半径补偿指令是 A. G40 B. G41 C. G42 D. 以上都是答案：D 5. 程序段N10 G91 G01 X20 Y30 F100；中，X20 Y30表示 A. 刀具移动到绝对坐标（20，30）处 B. 刀具相对于当前点在X方向移动20mm，Y方向移动30mm C. 刀具移动到增量坐标（20，30）处 D. 以上说法都不对答案：B 6. 数控编程时，确定切削用量的首要依据是 A. 机床功率 B. 刀具寿命 C. 工件材料 D. 加工精度答案：C 第II卷（非选择题，共70分）填空题（共15分）答题要求：本卷共5题，每题3分。请将答案填写在题中的横线上。 1. 数控编程中，模态指令是指______________________。答案：一经指定一直有效，直到被同组其他指令取代 2. 数控车床的Z轴一般与______________________平行。答案：车床主轴轴线 3. 刀具长度补偿指令是______________________。答案：G43（正补偿）、G44（负补偿） 4. 数控加工中心与普通数控铣床的主要区别在于______________________。答案：加工中心带有自动换刀装置 5. 数控编程时，程序段格式通常有______________________、______________________和______________________三种类型。答案：固定顺序程序段格式、使用分隔符的固定顺序程序段格式、字地址程序段格式简答题（共20分）答题要求：简要回答问题，每题10分。 1. 简述数控编程的一般步骤。答案：分析零件图样、确定加工工艺过程、数值计算、编写零件加工程序、程序校验与首件试切。 2. 说明G92指令与G54指令在建立工件坐标系上的区别。答案：G92指令是通过程序中给定的坐标值来设定工件坐标系，它只是设定了坐标系的原点位置，而机床坐标系不变；G54指令是通过机床操作面板上的坐标系设定功能，预先设定好工件坐标系原点在机床坐标系中的位置，程序中使用G54指令来调用该工件坐标系。编程题（共20分）答题要求：根据题目要求编写数控加工程序。 1. 编写一个数控车床程序，实现车削一个外径为50mm，长度为80mm的圆柱。答案： O0001 N10 G99 G97 S500 M03； N20 G00 X60 Z2； N30 G01 X50 F0.2； N40 Z-80； N50 G00 X60； N60 Z2； N70 M05； N80 M30； 2. 编写一个数控铣床程序，在XY平面内铣削一个半径为20mm的圆。答案： O0002 N10 G90 G00 G17 X0 Y0 Z5； N20 S800 M03； N30 G01 Z-2 F50； N40 G02 I20； N50 G01 Z5； N60 G00 X0 Y0； N70 M05； N80 M30；综合应用题（共15分）答题要求：根据给定材料，回答问题并进行编程。材料：有一个零件，其外形轮廓由直线和圆弧组成。要求在数控铣床上加工，毛坯为矩形板材，厚度为10mm。 1. 请简述加工该零件的工艺要点。答案：首先要根据零件轮廓确定刀具路径，合理选择刀具，粗加工时可采用较大的切削用量快速去除多余材料，留适当的精加工余量。精加工时保证尺寸精度和表面质量。加工过程中要注意刀具的切入和切出方式，避免产生接刀痕。 2. 编写加工该零件的数控加工程序。答案：假设零件轮廓起点坐标为（0，0），终点坐标为（50，30），中间有一段半径为15mm的圆弧。 O0003 N10 G90 G00 G17 X0 Y0 Z5； N20 S1000 M03； N30 G01 Z-10 F80； N40 G01 X20 Y0； N50 G02 X35 Y15 R15； N60 G01 X50 Y30； N70 G01 Z5； N80 G00 X0 Y0； N90 M05； N100 M30；
