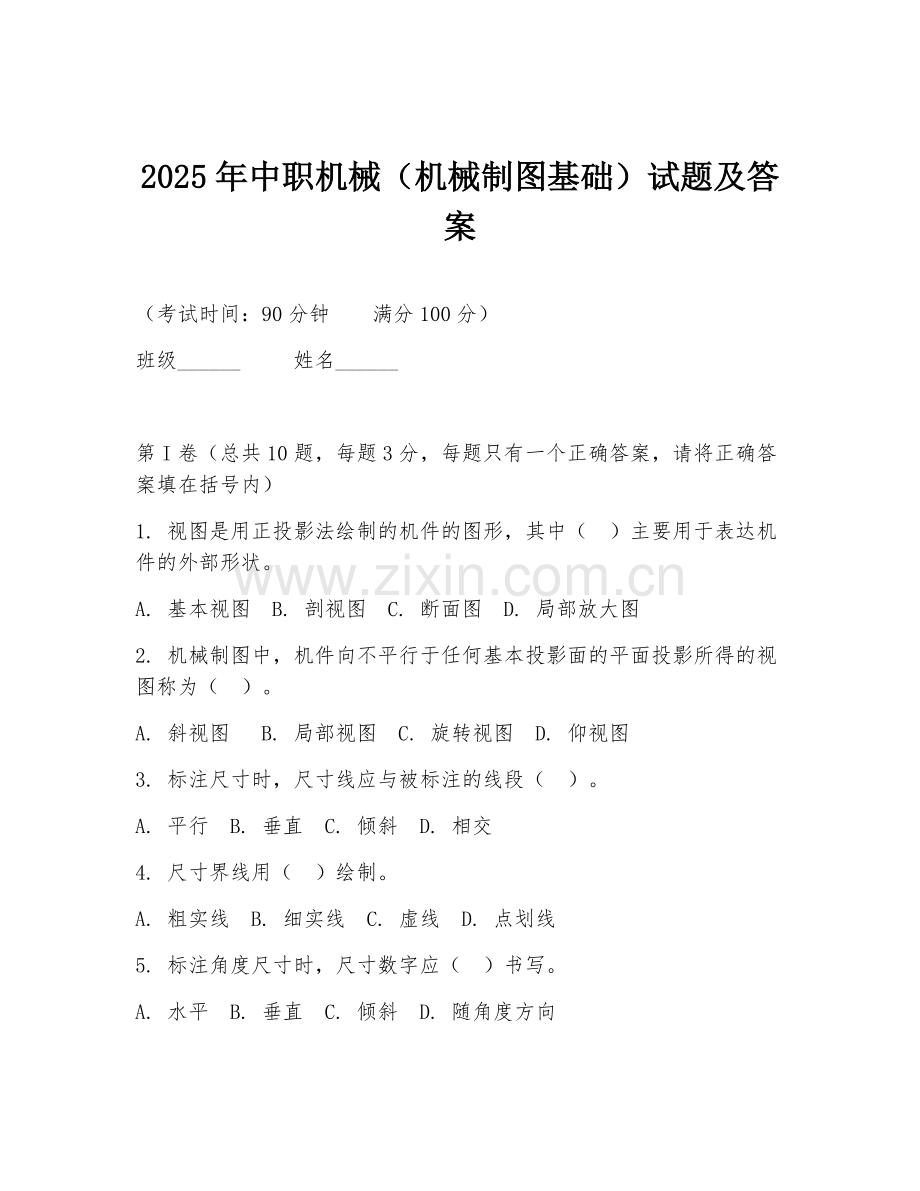

2025年中职机械（机械制图基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 视图是用正投影法绘制的机件的图形，其中（ ）主要用于表达机件的外部形状。
A. 基本视图 B. 剖视图 C. 断面图 D. 局部放大图
2. 机械制图中，机件向不平行于任何基本投影面的平面投影所得的视图称为（ ）。
A. 斜视图 B. 局部视图 C. 旋转视图 D. 仰视图
3. 标注尺寸时，尺寸线应与被标注的线段（ ）。
A. 平行 B. 垂直 C. 倾斜 D. 相交
4. 尺寸界线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
5. 标注角度尺寸时，尺寸数字应（ ）书写。
A. 水平 B. 垂直 C. 倾斜 D. 随角度方向

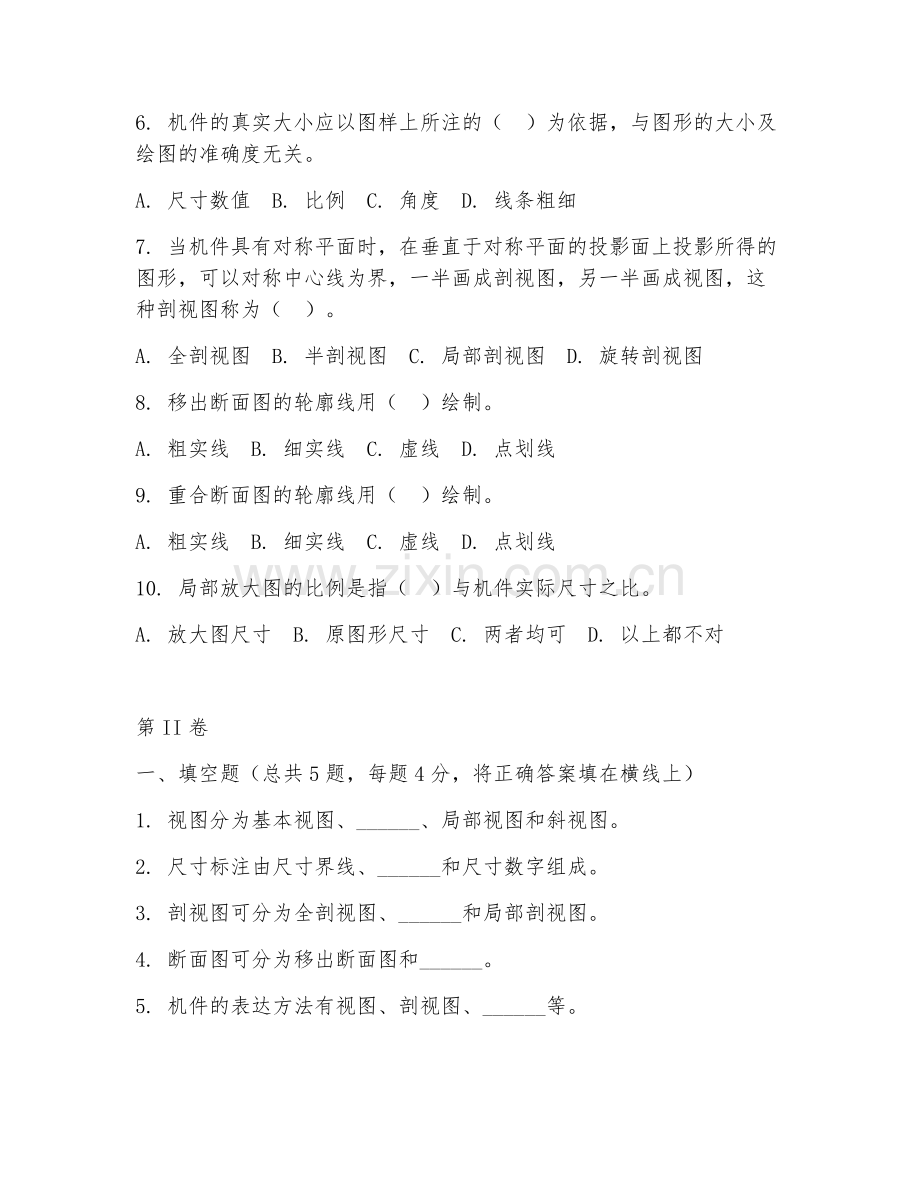

6. 机件的真实大小应以图样上所注的（ ）为依据，与图形的大小及绘图的准确度无关。
A. 尺寸数值 B. 比例 C. 角度 D. 线条粗细
7. 当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为（ ）。
A. 全剖视图 B. 半剖视图 C. 局部剖视图 D. 旋转剖视图
8. 移出断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
9. 重合断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
10. 局部放大图的比例是指（ ）与机件实际尺寸之比。
A. 放大图尺寸 B. 原图形尺寸 C. 两者均可 D. 以上都不对

第II卷
一、填空题（总共5题，每题4分，将正确答案填在横线上）
1. 视图分为基本视图、______、局部视图和斜视图。
2. 尺寸标注由尺寸界线、______和尺寸数字组成。
3. 剖视图可分为全剖视图、______和局部剖视图。
4. 断面图可分为移出断面图和______。
5. 机件的表达方法有视图、剖视图、______等。

二、简答题（总共2题，每题10分）
1. 简述正投影法的基本特性。
2. 说明半剖视图的适用情况及标注方法。

三、绘图题（1题，20分）
画出一个简单机件的主视图、俯视图和左视图，并标注尺寸。

四、材料分析题（1题，20分）
以下是一个机件的部分视图，请分析其表达意图，并指出可能存在的问题。
材料：在一张图纸上，有一个机件的主视图和一个局部视图。主视图显示了机件的整体外形，局部视图详细展示了机件上一个小孔的结构。
问题：
1. 从视图表达上看，是否清晰准确地传达了机件的信息？
2. 如果要更全面地表达机件，还需要补充哪些视图或表达方法？

五、综合应用题（1题，20分）
根据给定的机件实物，绘制其三视图，并标注尺寸。要求视图完整、准确，尺寸标注规范。
材料：一个带有圆孔和键槽的轴类零件。轴的一端有一个直径为20的圆孔，另一端有一个宽5、深3的键槽。轴的长度为100，直径为30。

答案：
第I卷
1. A 2. A 3. A 4. B 5. A 6. A 7.B 8. A 9. B 10. A
第II卷
一、填空题
1. 向视图 2. 尺寸线 3. 半剖视图 4. 重合断面图 5. 断面图
二、简答题
1. 正投影法的基本特性有真实性、积聚性和类似性。真实性是指当直线或平面与投影面平行时，其投影反映实长或实形；积聚性是指当直线或平面与投影面垂直时，其投影积聚为一点或一条直线；类似性是指当直线或平面与投影面倾斜时，其投影与原图形类似。
2. 半剖视图适用于机件具有对称平面的情况。标注时，在剖视图与视图的分界线处应画成细点划线，剖视图一般不标注剖切符号和剖视图名称，但若剖切平面不是对称平面时，则应标注剖切符号和剖视图名称。
四、材料分析题
1. 从视图表达上看，整体外形在主视图中有所体现，局部视图对小孔结构展示较详细，能传达一定信息。但对于机件的其他部分细节展示不足，不够清晰全面。
2. 为更全面表达机件，可补充俯视图或左视图，以展示机件不同方向上的形状。还可考虑采用剖视图进一步展示内部结构，或者使用局部放大图更清晰地表达一些关键部位的尺寸和形状。
五、综合应用题
主视图：画一个长100、直径30的圆柱，在一端画出直径20的圆孔，另一端画出宽5、深3的键槽。
俯视图：画一个直径30的圆，标注出键槽位置。
左视图：画一个长100、宽30的矩形，标注出圆孔位置。尺寸标注：轴径30标注在主视图和左视图上；圆孔直径20标注在主视图和俯视图上；键槽宽5、深3标注在主视图和左视图上；轴长标注在主视图上。
