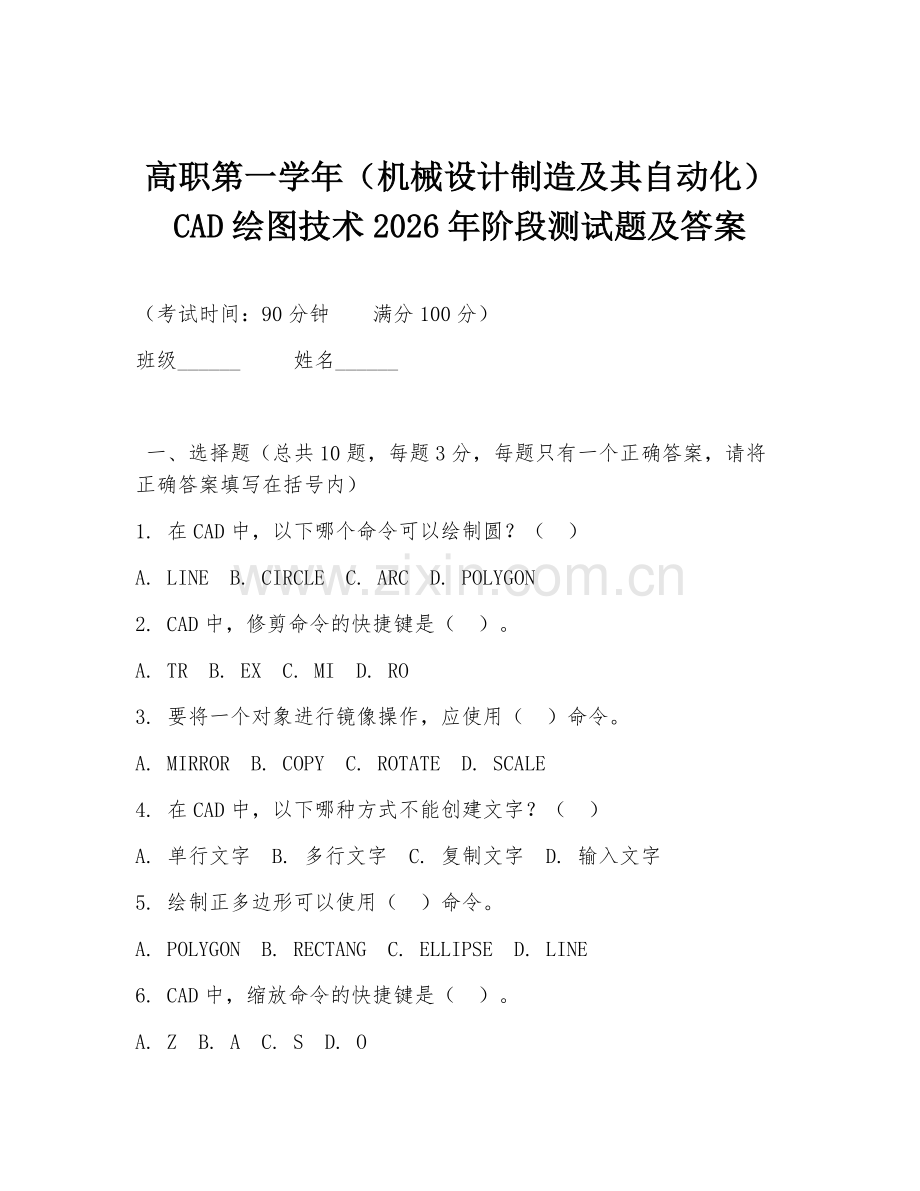

高职第一学年（机械设计制造及其自动化）CAD绘图技术2026年阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填写在括号内）
1. 在CAD中，以下哪个命令可以绘制圆？（ ）
A. LINE B. CIRCLE C. ARC D. POLYGON
2. CAD中，修剪命令的快捷键是（ ）。
A. TR B. EX C. MI D. RO
3. 要将一个对象进行镜像操作，应使用（ ）命令。
A. MIRROR B. COPY C. ROTATE D. SCALE
4. 在CAD中，以下哪种方式不能创建文字？（ ）
A. 单行文字 B. 多行文字 C. 复制文字 D. 输入文字
5. 绘制正多边形可以使用（ ）命令。
A. POLYGON B. RECTANG C. ELLIPSE D. LINE
6. CAD中，缩放命令的快捷键是（ ）。
A. Z B. A C. S D. O

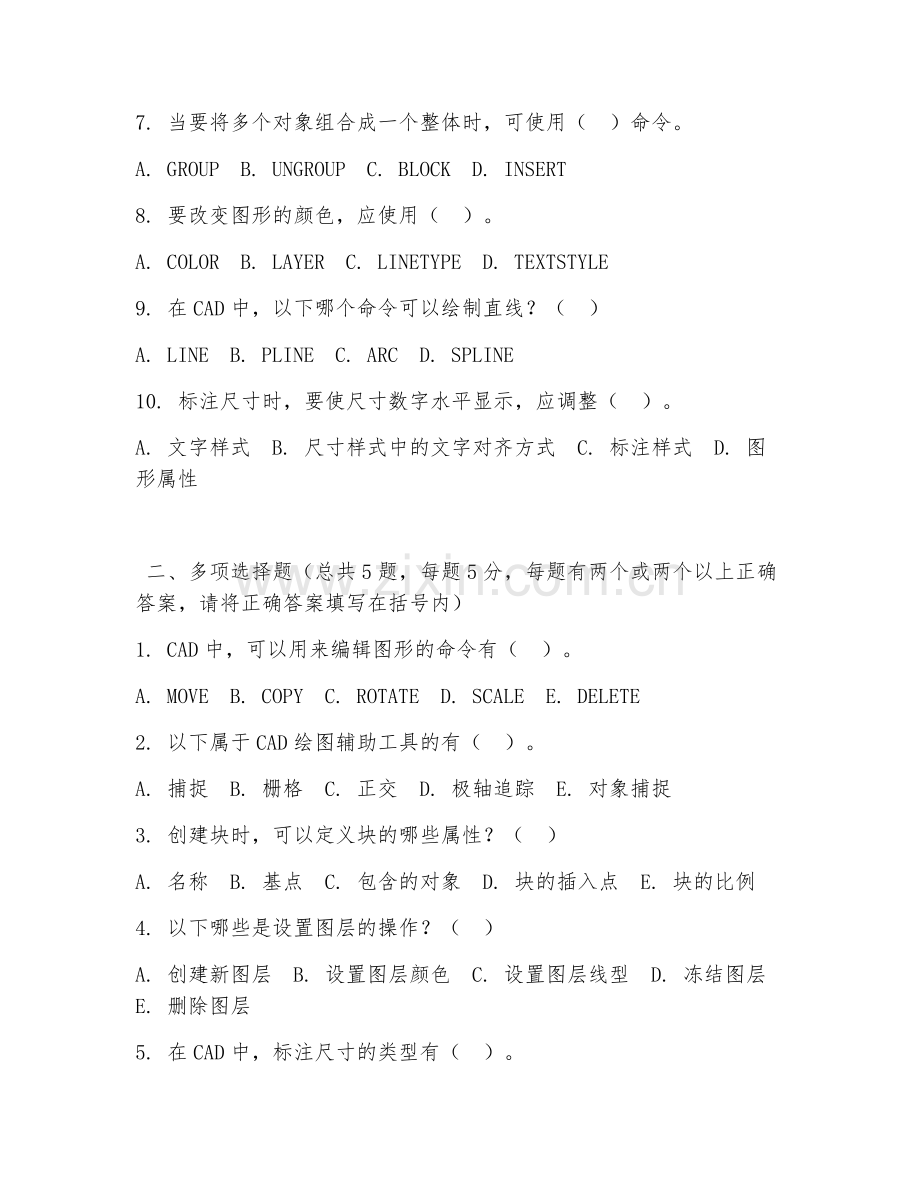

7. 当要将多个对象组合成一个整体时，可使用（ ）命令。
A. GROUP B. UNGROUP C. BLOCK D. INSERT
8. 要改变图形的颜色，应使用（ ）。
A. COLOR B. LAYER C. LINETYPE D. TEXTSTYLE
9. 在CAD中，以下哪个命令可以绘制直线？（ ）
A. LINE B. PLINE C. ARC D. SPLINE
10. 标注尺寸时，要使尺寸数字水平显示，应调整（ ）。
A. 文字样式 B. 尺寸样式中的文字对齐方式 C. 标注样式 D. 图形属性

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，请将正确答案填写在括号内）
1. CAD中，可以用来编辑图形的命令有（ ）。
A. MOVE B. COPY C. ROTATE D. SCALE E. DELETE
2. 以下属于CAD绘图辅助工具的有（ ）。
A. 捕捉 B. 栅格 C. 正交 D. 极轴追踪 E. 对象捕捉
3. 创建块时，可以定义块的哪些属性？（ ）
A. 名称 B. 基点 C. 包含的对象 D. 块的插入点 E. 块的比例
4. 以下哪些是设置图层的操作？（ ）
A. 创建新图层 B. 设置图层颜色 C. 设置图层线型 D. 冻结图层 E. 删除图层
5. 在CAD中，标注尺寸的类型有（ ）。
A. 线性标注 B. 半径标注 C. 角度标注 D. 直径标注 E. 坐标标注

三、判断题（总共10题，每题2分，判断下列说法是否正确，正确的打√错误的打×）
1. 在CAD中，所有的图形对象都可以放在同一个图层上。（ ）
2. 修剪命令只能修剪相交的对象。（ ）
3. 创建块后，块中的对象不能再单独编辑。（ ）
4. 文字样式一旦设置好就不能修改。（ ）
5. 缩放命令可以改变图形的实际大小。（ ）
6. 镜像命令只能镜像水平或垂直方向的对象。（ ）
7. 可以通过修改标注样式来改变尺寸数字的大小。（ ）
8. 图层被冻结后，该图层上的对象不可见，也不能被编辑。（ ）
9. 绘制圆时，只能通过圆心和半径来确定圆的大小。（ ）
10. 阵列命令可以创建多个相同的对象。（ ）

四、简答题（总共3题，每题10分，请简要回答下列问题）
1. 简述CAD中图层的作用及如何合理设置图层？
2. 在CAD中，如何进行图形的复制和粘贴操作？
3. 请说明标注尺寸时需要注意的要点。

五、绘图题（总共1题，30分，请根据以下要求绘制图形）
绘制一个机械零件的二维视图，包括底座、立柱、横梁等部分，尺寸自定。要求使用CAD软件绘制，线条清晰，标注准确。

答案：
一、选择题
1. B
2. A
3. A
4. C
5. A
6. C
7. A
8. A
9. A
10. B

二、多项选择题
1. ABCDE
2. ABCDE
3. ABC
4. ABCD
5. ABCDE

三、判断题
1. ×
2. ×
3. ×
4. ×
5. ×
6. ×
7. √
8. √
9. ×
10. √

四、简答题
答案要点：
1. 图层作用：便于管理图形，可控制对象可见性、颜色、线型等。设置要点：按图形类别、用途等划分，如轮廓线、中心线、标注线等各放一层，合理设置颜色、线型、线宽，控制图层开关、冻结等状态。
2. 复制：选中对象，用COPY命令，指定基点，再指定位移点；或用快捷键Ctrl+C。粘贴：用快捷键Ctrl+V，指定插入点。
3. 要点：尺寸准确反映设计要求；标注清晰，数字、箭头等大小合适，位置合理；符合相关标准规范；不同类型尺寸标注方法正确；注意公差、表面粗糙度等特殊标注。

五、绘图题
略（需学生按要求实际绘制图形）
