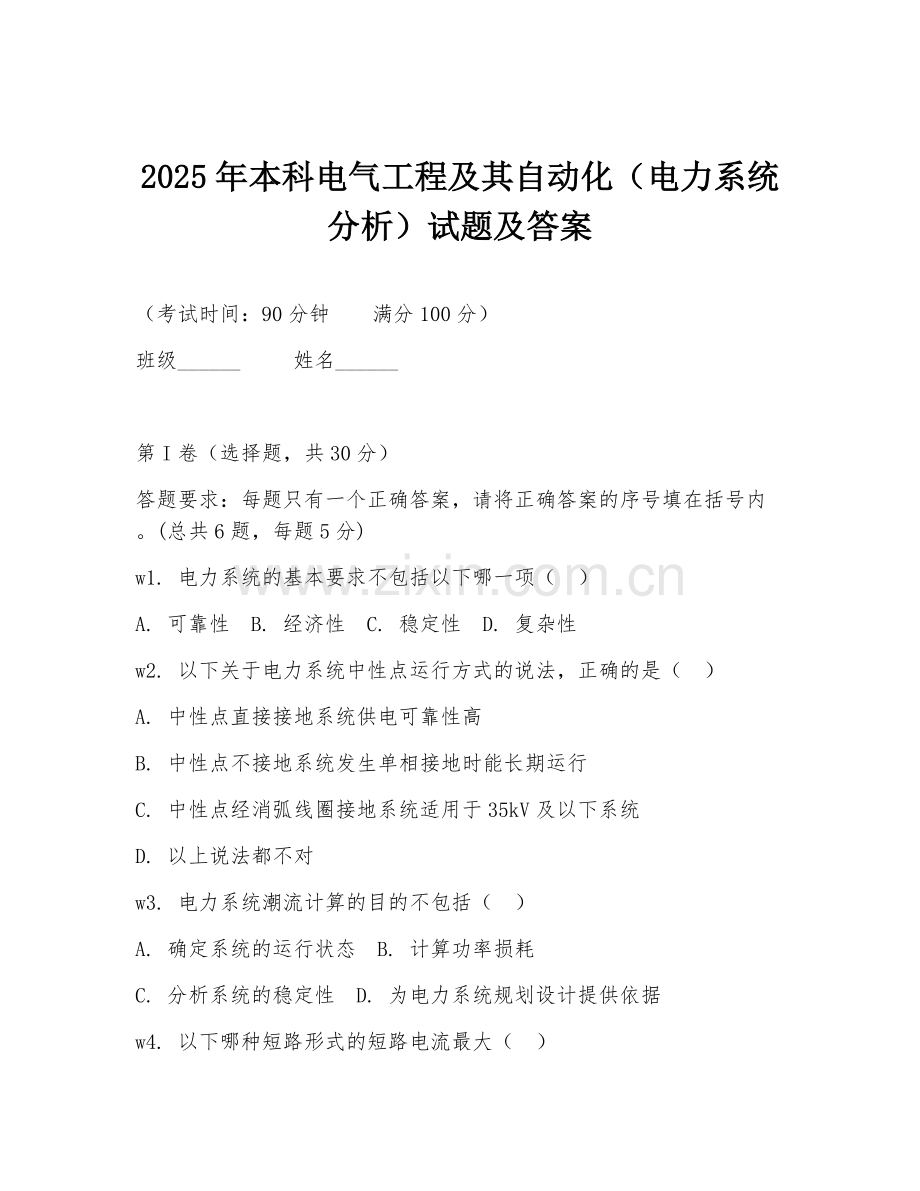

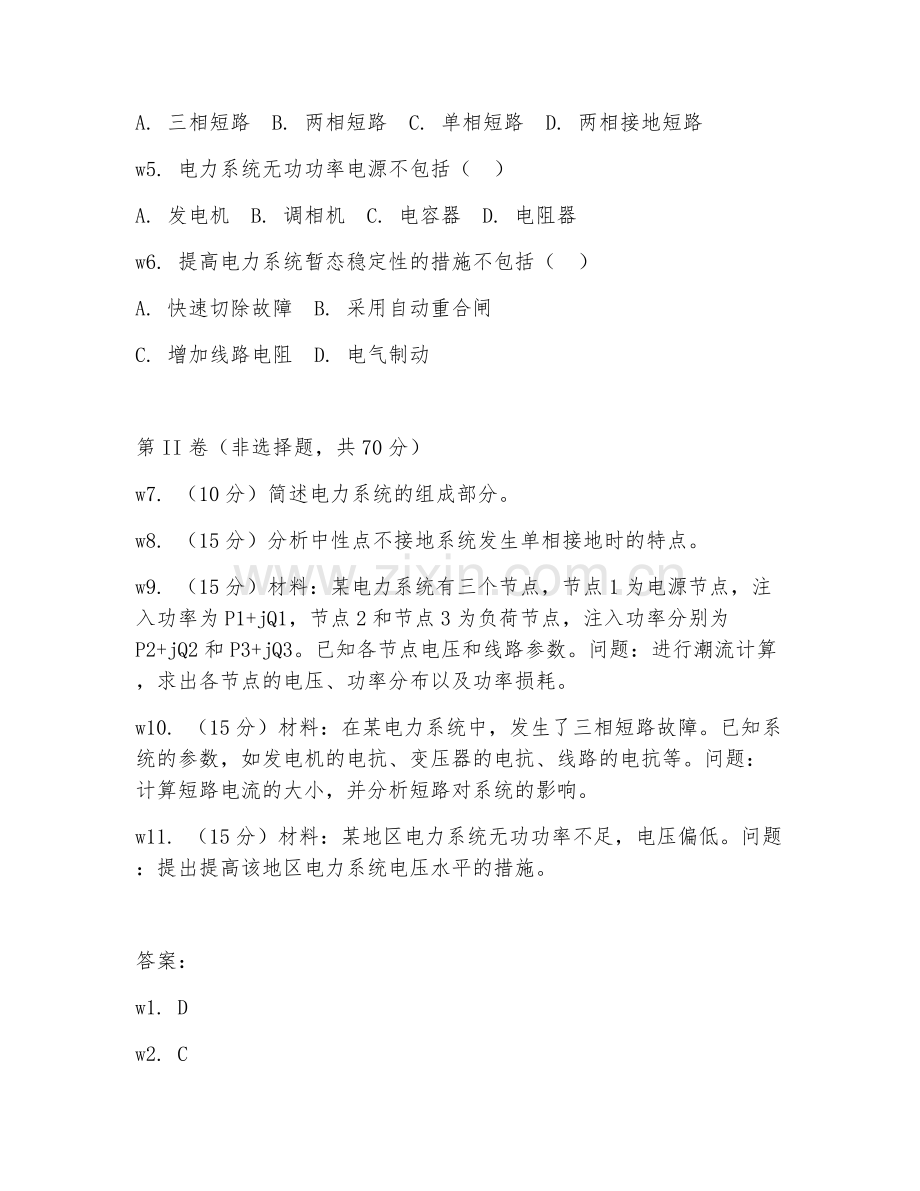

2025年本科电气工程及其自动化（电力系统分析）试题及答案.doc

2025年本科电气工程及其自动化（电力系统分析）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共6题，每题5分)
w1. 电力系统的基本要求不包括以下哪一项（ ）
A. 可靠性 B. 经济性 C. 稳定性 D. 复杂性
w2. 以下关于电力系统中性点运行方式的说法，正确的是（ ）
A. 中性点直接接地系统供电可靠性高
B. 中性点不接地系统发生单相接地时能长期运行
C. 中性点经消弧线圈接地系统适用于35kV及以下系统
D. 以上说法都不对
w3. 电力系统潮流计算的目的不包括（ ）
A. 确定系统的运行状态 B. 计算功率损耗
C. 分析系统的稳定性 D. 为电力系统规划设计提供依据
w4. 以下哪种短路形式的短路电流最大（ ）
A. 三相短路 B. 两相短路 C. 单相短路 D. 两相接地短路
w5. 电力系统无功功率电源不包括（ ）
A. 发电机 B. 调相机 C. 电容器 D. 电阻器
w6. 提高电力系统暂态稳定性的措施不包括（ ）
A. 快速切除故障 B. 采用自动重合闸
C. 增加线路电阻 D. 电气制动

第II卷（非选择题，共70分）
w7. （10分）简述电力系统的组成部分。
w8. （15分）分析中性点不接地系统发生单相接地时的特点。
w9. （15分）材料：某电力系统有三个节点，节点1为电源节点，注入功率为P1+jQ1，节点2和节点3为负荷节点，注入功率分别为P2+jQ2和P3+jQ3。已知各节点电压和线路参数。问题：进行潮流计算，求出各节点的电压、功率分布以及功率损耗。
w10. （15分）材料：在某电力系统中，发生了三相短路故障。已知系统的参数，如发电机的电抗、变压器的电抗、线路的电抗等。问题：计算短路电流的大小，并分析短路对系统的影响。
w11. （15分）材料：某地区电力系统无功功率不足，电压偏低。问题：提出提高该地区电力系统电压水平的措施。

答案：
w1. D
w2. C
w3. C
w4. A
w5. D
w6. C
w7. 电力系统由发电、变电、输电、配电和用电五个环节组成。发电环节包括各类发电厂，将一次能源转化为电能；变电环节通过变压器改变电压等级；输电环节利用输电线路将电能输送到远方；配电环节将电能分配到各个用户；用电环节则是各类用户消耗电能。
w8. 中性点不接地系统发生单相接地时，接地电流很小，因为接地点通过线路对地电容形成回路。故障相对地电压降为零，非故障相对地电压升高为线电压。三相线电压仍保持对称，系统可维持运行一段时间，但不能长期运行，需及时查找故障点并排除，否则可能发展为相间短路。
w9. 潮流计算可采用牛顿-拉夫逊法等。首先根据节点注入功率和线路参数列出节点电压方程，然后通过迭代求解方程得到各节点电压。再根据电压计算各线路的功率分布和功率损耗。具体计算过程：设节点电压初值，代入方程计算修正量，不断迭代直至满足精度要求。最终得到各节点电压、功率分布及功率损耗值。
w10. 短路电流大小可根据短路电流计算方法，利用系统参数计算。短路对系统影响巨大，会使短路点电压骤降，影响用户用电设备正常运行；短路电流产生的电动力可能损坏电气设备；短路还可能引起系统电压崩溃，导致大面积停电，破坏电力系统稳定运行。
w11. 提高该地区电力系统电压水平的措施有：增加无功补偿装置，如电容器、调相机等，提高系统无功功率储备；合理调整变压器分接头，改变变比提升电压；优化电网运行方式，减少线路无功损耗；采用有载调压变压器，根据电压变化自动调整分接头；加强对无功功率的监测和管理，及时调整无功补偿设备的投切。
