2025年高职自动化控制（生产线改造）试题及答案.doc

2025年高职自动化控制（生产线改造）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题 共30分）
（总共10题，每题3分，每题给出的四个选项中，只有一项是符合题目要求的，请将正确选项填在括号内）

1. 在自动化生产线改造中，以下哪种传感器常用于检测物体的位置？（ ）
A. 温度传感器
B. 压力传感器
C. 光电传感器
D. 湿度传感器

2. 自动化控制系统中，PID控制器的三个参数分别是（ ）
A. 比例、积分、微分
B. 比例、积分、增益
C. 比例、微分、增益
D. 积分、微分、增益

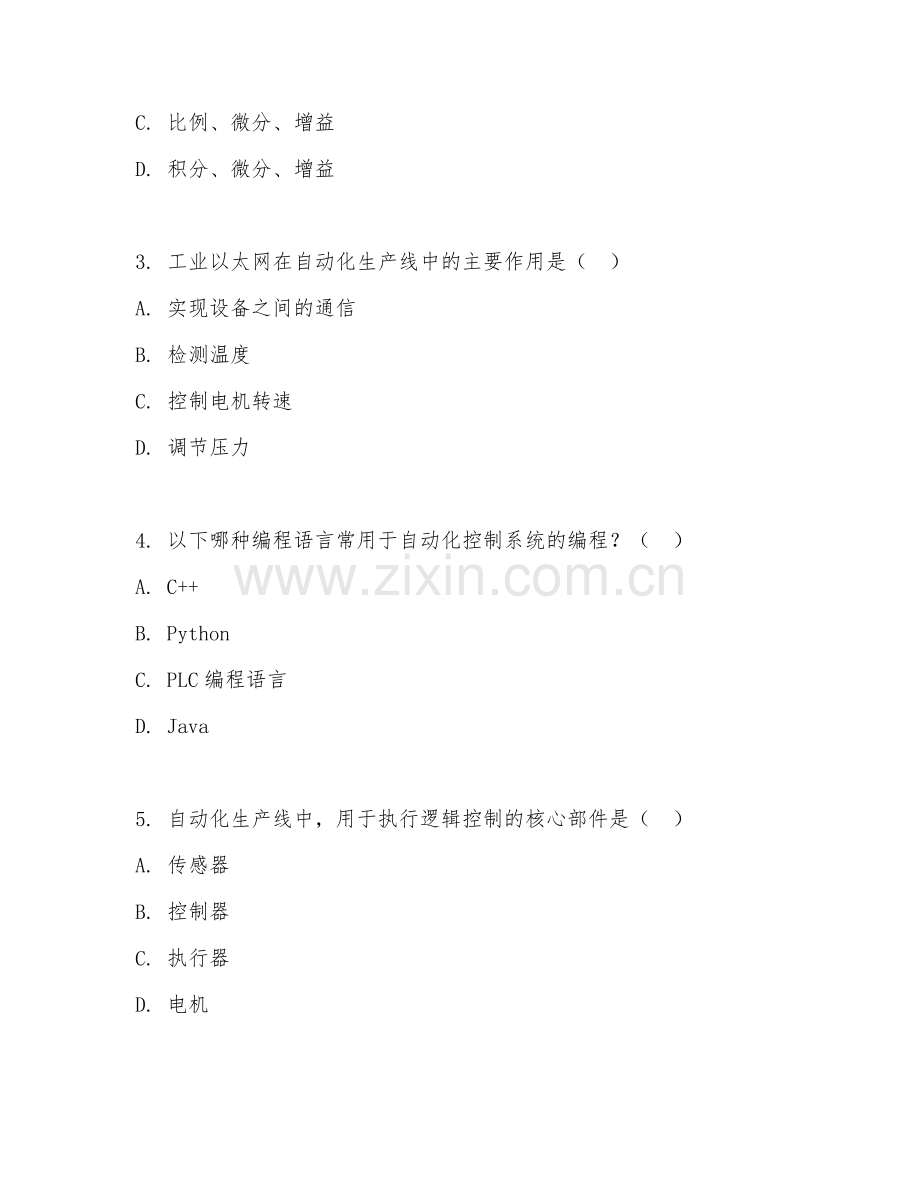

3. 工业以太网在自动化生产线中的主要作用是（ ）
A. 实现设备之间的通信
B. 检测温度
C. 控制电机转速
D. 调节压力

4. 以下哪种编程语言常用于自动化控制系统的编程？（ ）
A. C++
B. Python
C. PLC编程语言
D. Java

5. 自动化生产线中，用于执行逻辑控制的核心部件是（ ）
A. 传感器
B. 控制器
C. 执行器
D. 电机

6. 对于自动化生产线的改造，首先要进行的步骤是（ ）
A. 设备选型
B. 需求分析
C. 编程调试
D. 安装调试

7. 自动化控制系统中，反馈环节的作用是（ ）
A. 将输出信号返回输入端
B. 检测输入信号
C. 控制执行器动作
D. 放大输入信号

8. 以下哪种电机适用于自动化生产线中需要精确调速的场合？（ ）
A. 直流电机
B. 步进电机
C. 伺服电机
D. 异步电机

9. 在自动化生产线改造中，提高生产效率的关键是（ ）
A. 增加设备数量
B. 优化工艺流程
C. 提高工人技能
D. 增加原材料投入

10. 自动化控制系统的可靠性主要取决于（ ）
A. 硬件质量
B. 软件编程
C. 系统设计
D. 以上都是

第 II 卷（非选择题 共70分）

二、填空题（每题3分，共15分）
1. 自动化生产线改造中，常用的执行器有______、______等。
答案：电机、气缸

2. 工业自动化中，常用的通信协议有______、______等。
答案：Modbus、Profibus

3. 自动化控制系统的基本组成包括______、______、______、______。
答案：控制器、传感器、执行器、被控对象

4. PID控制器中，比例系数越大，系统的响应速度越______，但可能会出现______。
答案：快、超调

5. 自动化生产线改造的目标是提高生产效率、降低成本、提升______。
答案：产品质量

三、简答题（每题10分，共20分）
1. 简述自动化生产线改造的一般流程。
答案：首先进行需求分析，明确改造目标和要求；然后进行方案设计，包括工艺流程、设备选型等；接着进行设备采购与安装调试；再进行编程与系统集成；最后进行验收与优化，确保生产线达到预期效果。

简述传感器在自动化生产线中的作用。
答案：传感器用于检测各种物理量，如位置、温度、压力、速度等。它将检测到的信号转换为电信号，传递给控制器，为控制系统提供输入信息，使控制器能够根据实际情况进行准确的控制，从而保证生产线的正常运行和产品质量。

四、分析题（每题15分，共15分）
阅读以下材料：在某自动化生产线改造项目中，对原有的输送系统进行了升级。原输送系统采用普通皮带输送机，输送速度不可调，且经常出现皮带跑偏现象，影响生产效率和产品质量。改造后采用了带调速功能的链式输送机，并增加了跑偏检测装置及自动纠偏功能。

请分析改造前后输送系统的优缺点，并说明改造后对生产效率和产品质量的提升作用。
答案：改造前普通皮带输送机优点是结构简单成本低，缺点是速度不可调、易跑偏。改造后链式输送机优点是速度可调、有跑偏检测与纠偏功能，能保证物料稳定输送。改造后可根据生产需求灵活调整输送速度，减少因皮带跑偏导致的停机和产品损坏，大大提高了生产效率和产品质量。

五、设计题（共20分）
设计一个简单的自动化生产线控制系统，用于控制一个小型加工设备的运行。要求包括启动、停止控制，以及根据加工工件的尺寸不同进行速度调节。请说明控制方案、所需的主要设备及工作原理。
答案：控制方案：采用PLC作为控制器，通过按钮实现启动和停止控制，利用传感器检测工件尺寸，将信号传至PLC，PLC根据程序控制变频器调节电机速度。主要设备：PLC、按钮、传感器、变频器、电机。工作原理：按钮发出启动或停止信号给PLC，传感器检测工件尺寸并反馈给PLC，PLC根据预设程序控制变频器改变电机频率，从而调节电机速度，实现对加工设备的自动化控制。
