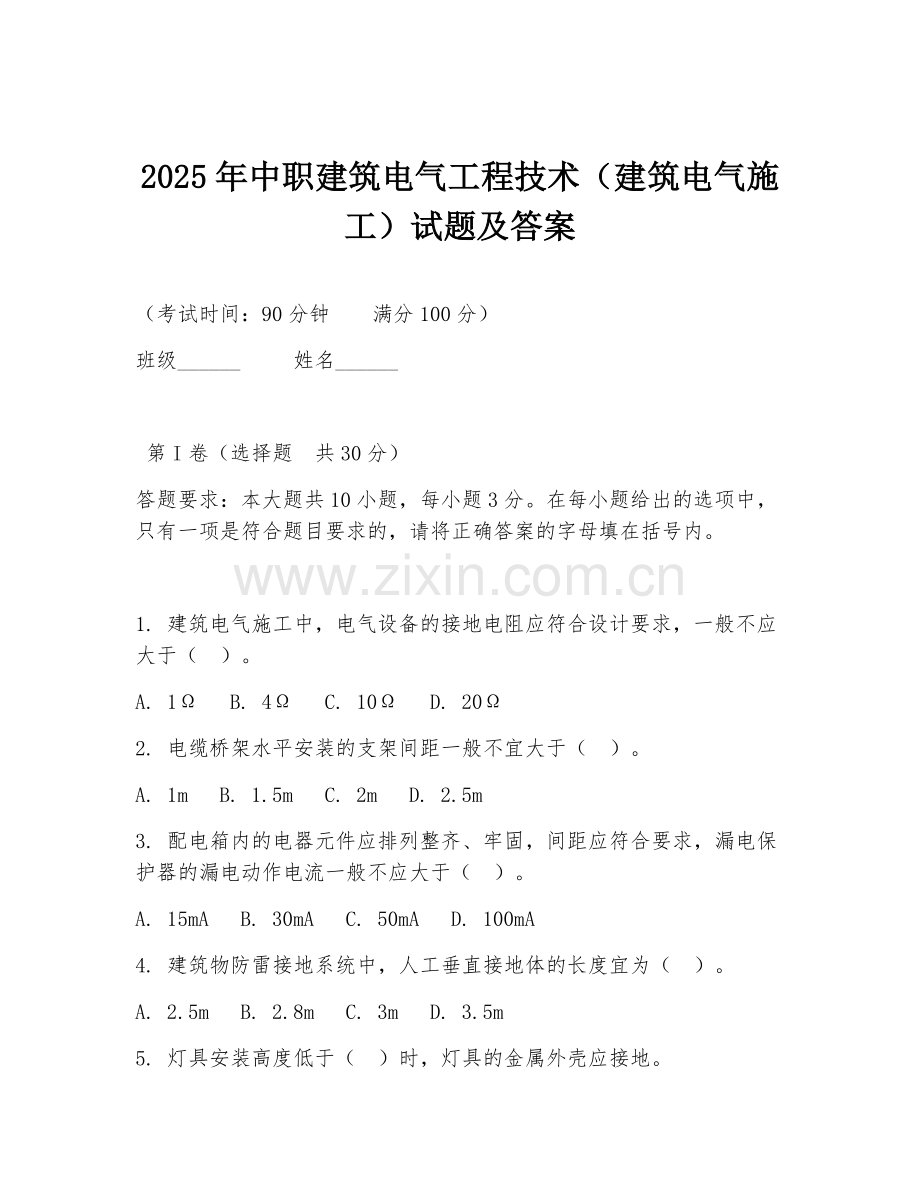

2025年中职建筑电气工程技术（建筑电气施工）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共30分）
答题要求：本大题共10小题，每小题3分。在每小题给出的选项中，只有一项是符合题目要求的，请将正确答案的字母填在括号内。

1. 建筑电气施工中，电气设备的接地电阻应符合设计要求，一般不应大于（ ）。
A. 1Ω B. 4Ω C. 10Ω D. 20Ω
2. 电缆桥架水平安装的支架间距一般不宜大于（ ）。
A. 1m B. 1.5m C. 2m D. 2.5m
3. 配电箱内的电器元件应排列整齐、牢固，间距应符合要求，漏电保护器的漏电动作电流一般不应大于（ ）。
A. 15mA B. 30mA C. 50mA D. 100mA
4. 建筑物防雷接地系统中，人工垂直接地体的长度宜为（ ）。
A. 2.5m B. 2.8m C. 3m D. 3.5m

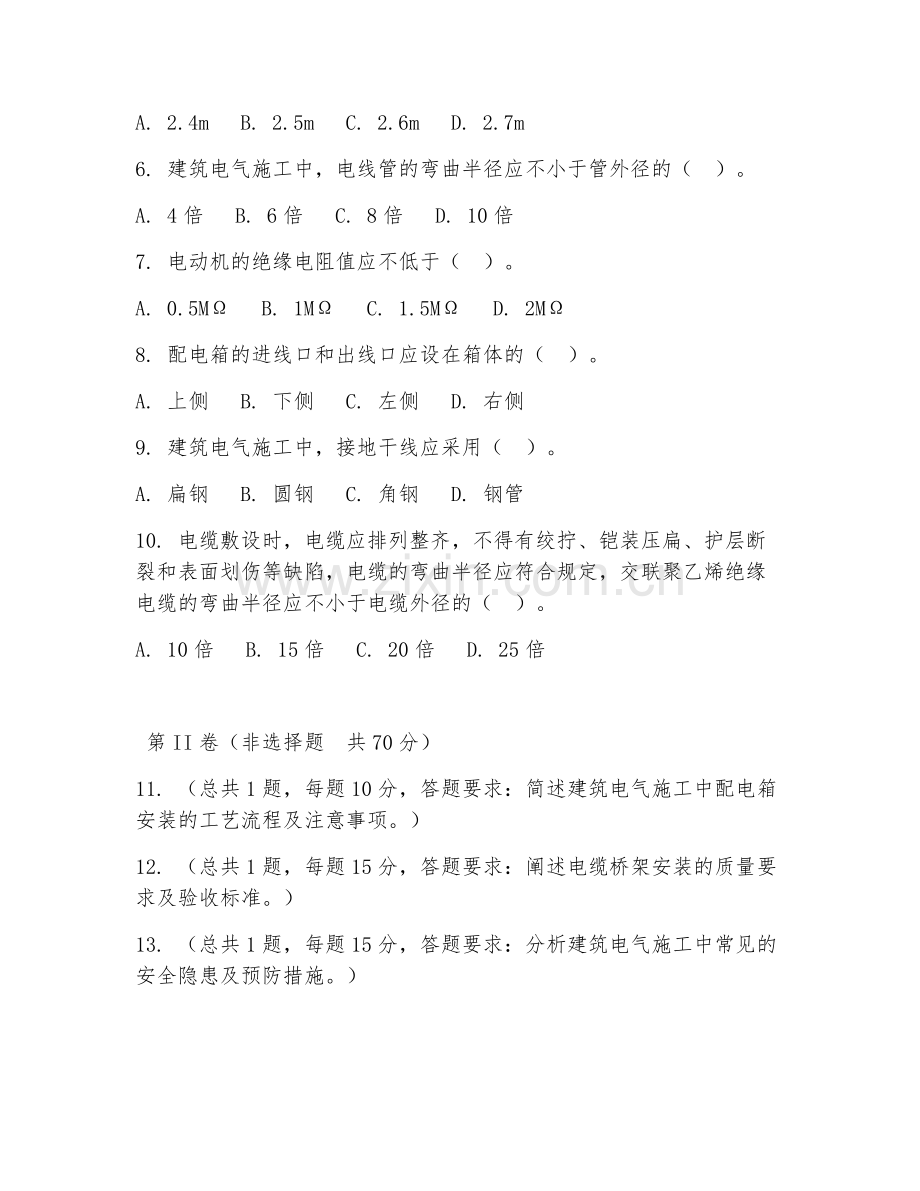

5. 灯具安装高度低于（ ）时，灯具的金属外壳应接地。
A. 2.4m B. 2.5m C. 2.6m D. 2.7m
6. 建筑电气施工中，电线管的弯曲半径应不小于管外径的（ ）。
A. 4倍 B. 6倍 C. 8倍 D. 10倍
7. 电动机的绝缘电阻值应不低于（ ）。
A. 0.5MΩ B. 1MΩ C. 1.5MΩ D. 2MΩ
8. 配电箱的进线口和出线口应设在箱体的（ ）。
A. 上侧 B. 下侧 C. 左侧 D. 右侧
9. 建筑电气施工中，接地干线应采用（ ）。
A. 扁钢 B. 圆钢 C. 角钢 D. 钢管
10. 电缆敷设时，电缆应排列整齐，不得有绞拧、铠装压扁、护层断裂和表面划伤等缺陷，电缆的弯曲半径应符合规定，交联聚乙烯绝缘电缆的弯曲半径应不小于电缆外径的（ ）。
A. 10倍 B. 15倍 C. 20倍 D. 25倍

第II卷（非选择题 共70分）
11. （总共1题，每题10分，答题要求：简述建筑电气施工中配电箱安装的工艺流程及注意事项。）
12. （总共1题，每题15分，答题要求：阐述电缆桥架安装的质量要求及验收标准。）
13. （总共1题，每题15分，答题要求：分析建筑电气施工中常见的安全隐患及预防措施。）

材料：某建筑电气施工项目，在进行电气设备安装时，发现部分灯具安装高度不符合要求，电线管敷设存在弯曲半径过小的情况，配电箱内电器元件排列不整齐。

14. （总共2题，每题10分，答题要求：针对材料中出现的问题，提出整改措施。）
15. （总共1题，每题20分，答题要求：根据材料，分析该项目在电气施工质量控制方面存在的不足，并提出改进建议。）

答案：1. B 2. C 3. B 4. C 5. A 6. B 7. A 8. B 9. A 10. B 11. 工艺流程：施工准备→配电箱定位→基础槽钢安装→配电箱安装固定→电器元件安装→接线→调试。注意事项：配电箱应安装牢固，垂直度偏差不应大于1.5‰；配电箱内电器元件应排列整齐、牢固，间距应符合要求；接线应正确、牢固，导线绝缘应良好；接地应可靠。 12. 质量要求：电缆桥架应安装牢固，水平度和垂直度应符合要求；桥架连接处应紧密、可靠，接地应良好；桥架内电缆应排列整齐，固定牢固。验收标准：桥架安装位置应符合设计要求；桥架水平度偏差不应大于5mm/m，垂直度偏差不应大于10mm；桥架连接处电阻不应大于0.03Ω。 13. 常见安全隐患：触电、火灾、爆炸等。预防措施：加强安全教育，提高安全意识；严格遵守电气施工安全操作规程；做好电气设备的接地、接零保护；定期检查电气设备和线路；设置明显的安全警示标志。 14. 对于灯具安装高度不符合要求的问题，应重新调整灯具高度，使其符合设计要求；对于电线管弯曲半径过小的问题，应更换符合要求的电线管，重新进行敷设；对于配电箱内电器元件排列不整齐的问题，应重新排列电器元件，使其整齐、牢固。 15. 不足：部分灯具安装高度不符合要求，电线管敷设存在弯曲半径过小的情况，配电箱内电器元件排列不整齐，说明在施工过程中质量控制不严格，没有按照规范要求进行施工。改进建议：加强施工人员的培训，提高质量意识；严格按照施工规范进行施工，加强质量检验；建立质量管理制度，对施工过程进行全程监控。
