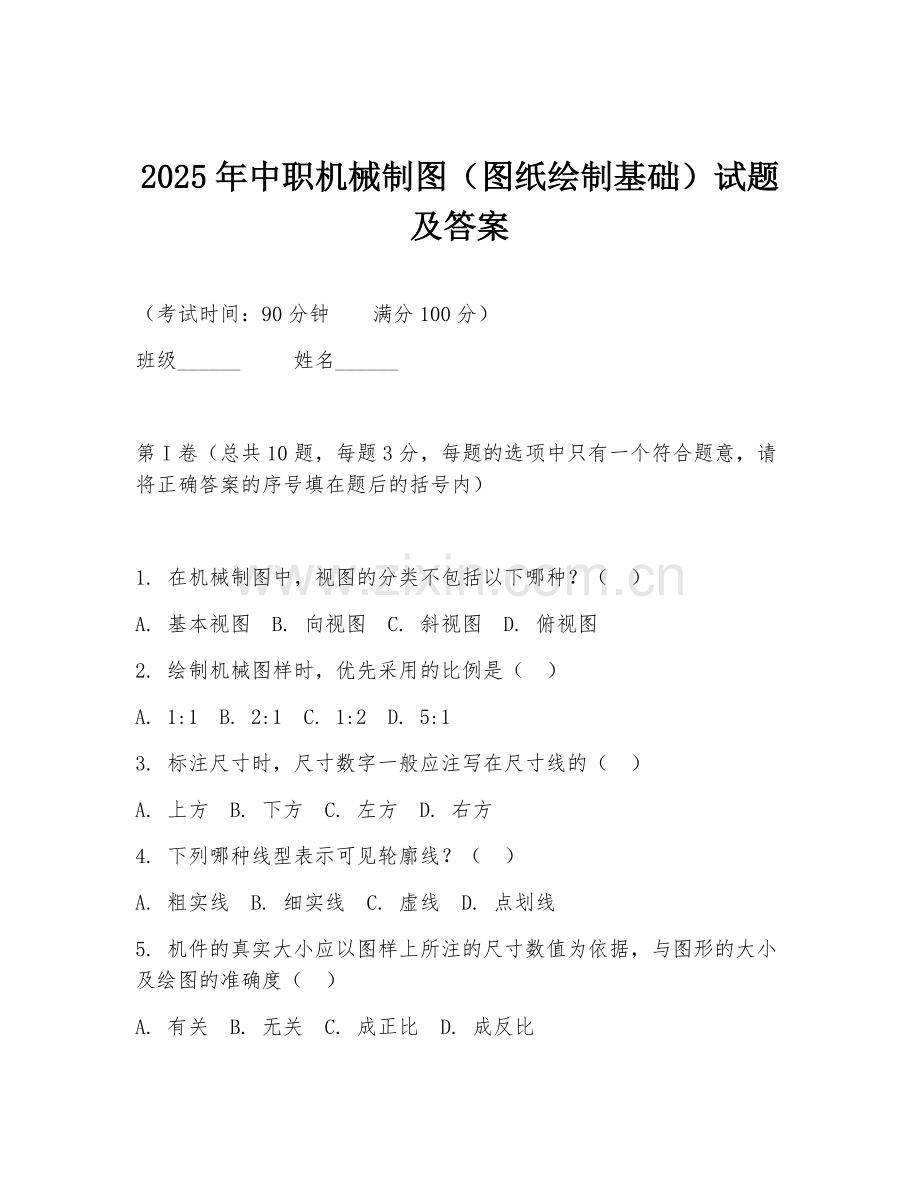

2025年中职机械制图（图纸绘制基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题3分，每题的选项中只有一个符合题意，请将正确答案的序号填在题后的括号内）

1. 在机械制图中，视图的分类不包括以下哪种？（ ）
A. 基本视图 B. 向视图 C. 斜视图 D. 俯视图
2. 绘制机械图样时，优先采用的比例是（ ）
A. 1:1 B. 2:1 C. 1:2 D. 5:1
3. 标注尺寸时，尺寸数字一般应注写在尺寸线的（ ）
A. 上方 B. 下方 C. 左方 D. 右方
4. 下列哪种线型表示可见轮廓线？（ ）
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
5. 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度（ ）
A. 有关 B. 无关 C. 成正比 D. 成反比

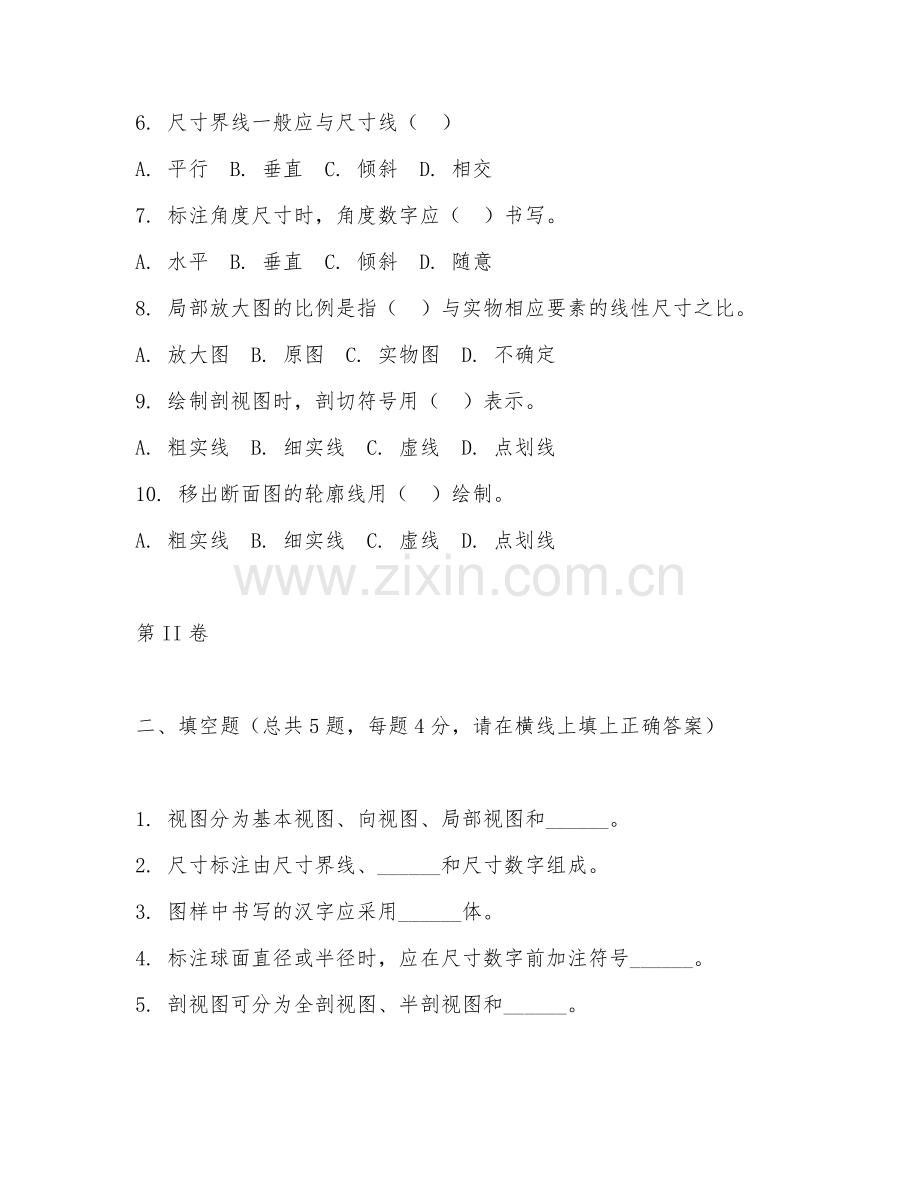

6. 尺寸界线一般应与尺寸线（ ）
A. 平行 B. 垂直 C. 倾斜 D. 相交
7. 标注角度尺寸时，角度数字应（ ）书写。
A. 水平 B. 垂直 C. 倾斜 D. 随意
8. 局部放大图的比例是指（ ）与实物相应要素的线性尺寸之比。
A. 放大图 B. 原图 C. 实物图 D. 不确定
9. 绘制剖视图时，剖切符号用（ ）表示。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线
10. 移出断面图的轮廓线用（ ）绘制。
A. 粗实线 B. 细实线 C. 虚线 D. 点划线

第II卷

二、填空题（总共5题，每题4分，请在横线上填上正确答案）

1. 视图分为基本视图、向视图、局部视图和______。
2. 尺寸标注由尺寸界线、______和尺寸数字组成。
3. 图样中书写的汉字应采用______体。
4. 标注球面直径或半径时，应在尺寸数字前加注符号______。
5. 剖视图可分为全剖视图、半剖视图和______。

三、判断题（总共5题，每题3分，正确的打“√”，错误的打“×”）

1. 机械制图中，所有的尺寸都必须标注。（ ）
2. 绘制图样时，可根据需要任意选择比例。（ ）
3. 尺寸线可以用其他图线代替。（ ）
4. 剖视图中，剖切平面应尽量通过机件的对称平面或轴线，并平行或垂直于投影面。（ ）
5. 局部视图的断裂边界用波浪线或双折线绘制。（ ）

四、简答题（总共两道题，每题共计10分）

1. 简述正投影法的原理及特点，并举例说明在机械制图中的应用。

2. 说明标注尺寸时应遵循的基本规则。

五、绘图题（总共1题，20分）

根据所给立体图，画出主视图、俯视图和左视图，并标注尺寸。

答案：
第I卷
1. D
2. A
3. A
4. A
5. B
6. B
7. A
8. A
9. A
10.A

第II卷
二、填空题
1. 斜视图
2. 尺寸线
3. 长仿宋
4. S
5. 局部剖视图

三、判断题
1. √
2. ×
3. ×
4. √
5. √

四、简答题
1. 正投影法原理：投射线互相平行且垂直于投影面，物体在投影面上的投影称为正投影。特点：能准确反映物体的形状和大小，度量性好。应用举例：机械零件的视图绘制，通过正投影法可清晰表达零件的形状和尺寸，便于加工制造。
2. 标注尺寸的基本规则：机件的真实大小应以图样上所注的尺寸数值为依据，与图形大小及绘图准确度无关；尺寸单位为毫米时，不需标注单位符号；尺寸数字应按规定方向书写，水平方向字头向上，垂直方向字头向左；尺寸线应与所标注的线段平行，尺寸界线应与尺寸线垂直；同一机件的尺寸一般只标注一次。

五、绘图题：因无立体图，无法给出具体绘图答案。绘图时需注意视图的投影规律，准确绘制图形并按要求标注尺寸。
