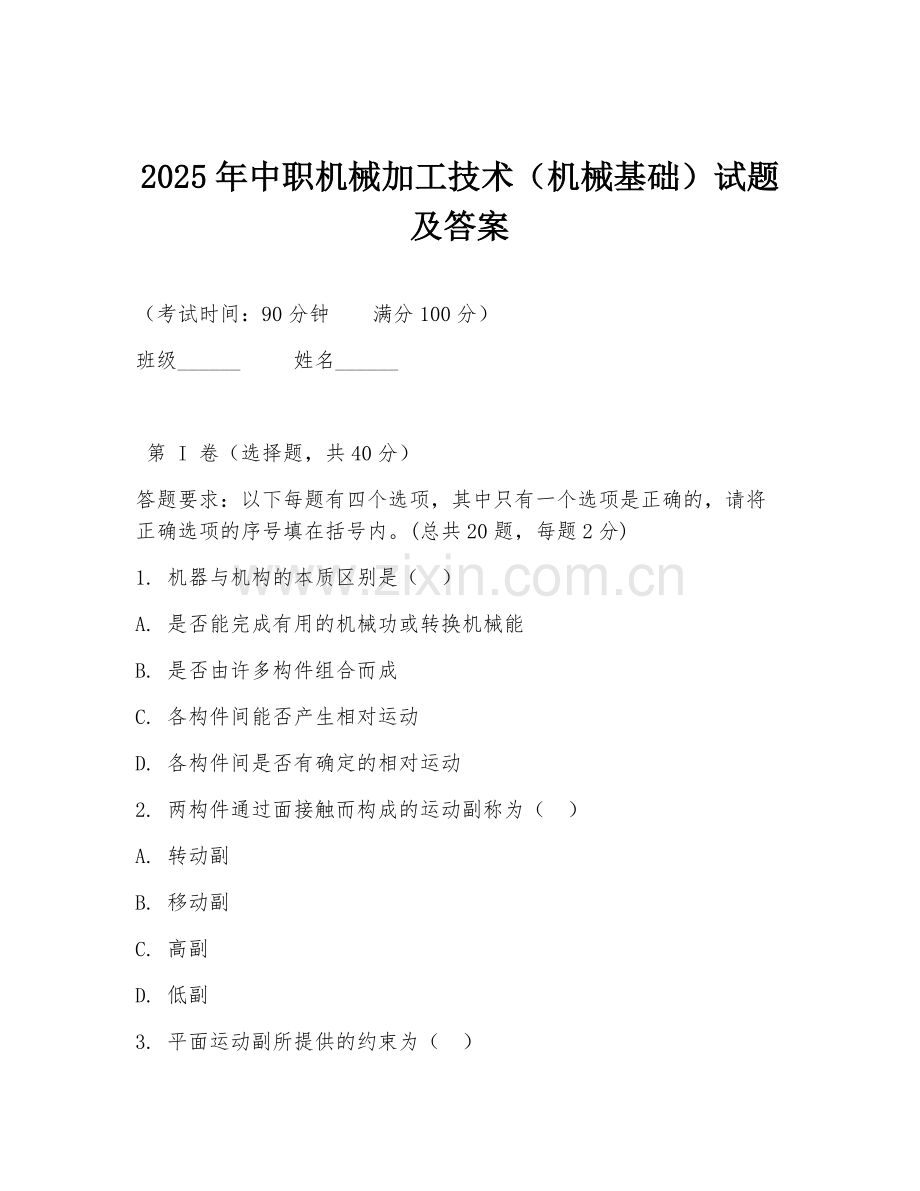

2025年中职机械加工技术（机械基础）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
答题要求：以下每题有四个选项，其中只有一个选项是正确的，请将正确选项的序号填在括号内。(总共20题，每题2分)
1. 机器与机构的本质区别是（ ）
A. 是否能完成有用的机械功或转换机械能
B. 是否由许多构件组合而成
C. 各构件间能否产生相对运动
D. 各构件间是否有确定的相对运动
2. 两构件通过面接触而构成的运动副称为（ ）
A. 转动副
B. 移动副
C. 高副
D. 低副

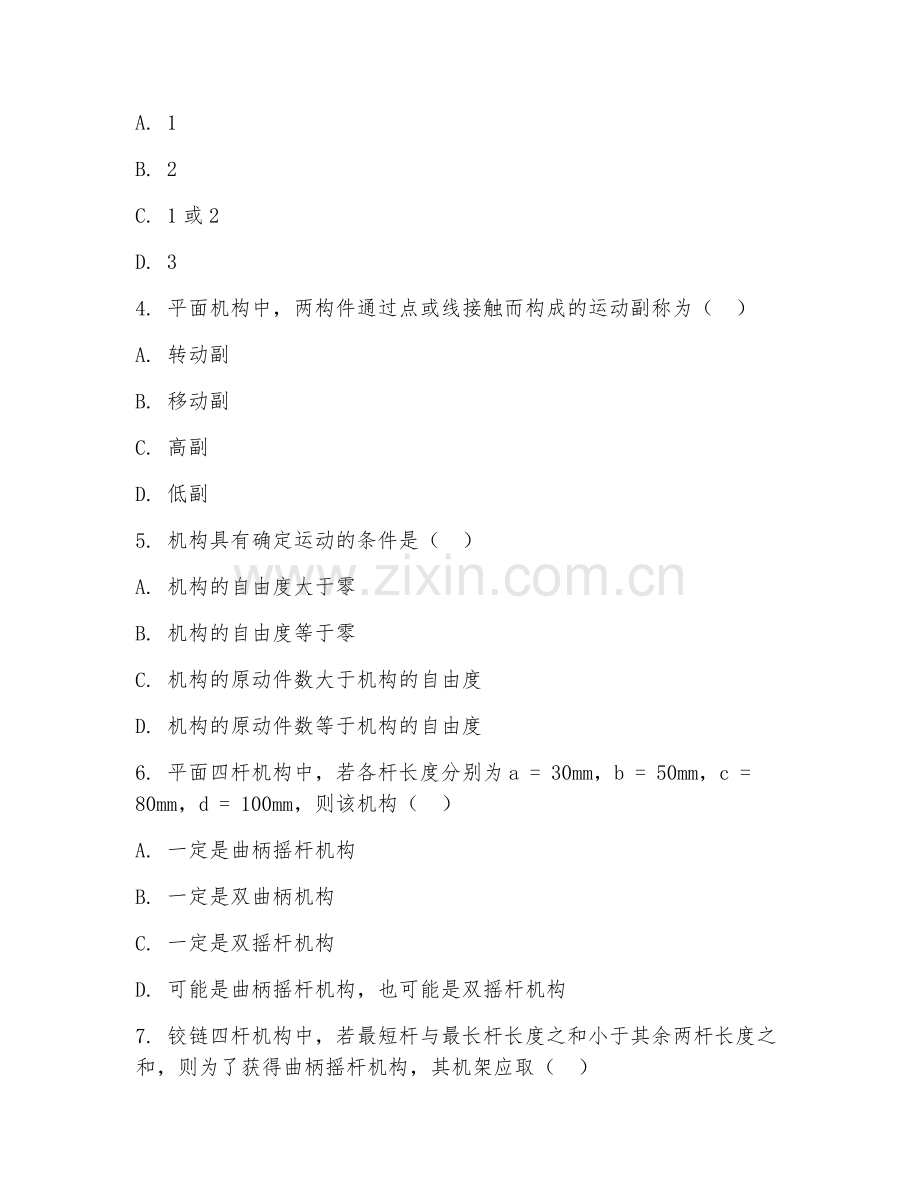

3. 平面运动副所提供的约束为（ ）
A. 1
B. 2
C. 1或2
D. 3
4. 平面机构中，两构件通过点或线接触而构成的运动副称为（ ）
A. 转动副
B. 移动副
C. 高副
D. 低副
5. 机构具有确定运动的条件是（ ）
A. 机构的自由度大于零
B. 机构的自由度等于零
C. 机构的原动件数大于机构的自由度
D. 机构的原动件数等于机构的自由度
6. 平面四杆机构中，若各杆长度分别为a = 30mm，b = 50mm，c = 80mm，d = 100mm，则该机构（ ）
A. 一定是曲柄摇杆机构
B. 一定是双曲柄机构
C. 一定是双摇杆机构
D. 可能是曲柄摇杆机构，也可能是双摇杆机构
7. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取（ ）
A. 最短杆
B. 最短杆的相邻杆
C. 最短杆的相对杆
D. 任何一杆
8. 凸轮机构中，凸轮与从动件之间的运动副是（ ）
A. 转动副
B. 移动副
C. 高副
D. 低副
9. 凸轮机构中，从动件的运动规律取决于（ ）
A. 凸轮的转速
B. 凸轮的轮廓曲线
C. 凸轮的形状
D. 凸轮的大小
10. 带传动中，带的张紧力的作用是（ ）
A. 使带具有一定的初拉力
B. 使带与带轮之间产生摩擦力
C. 防止带在带轮上打滑
D. 以上都是
11. 带传动中，小带轮的包角一般要求不小于（ ）
A. 90°
B. 120°
C. 150°
D. 180°
12. 链传动中，链条的节数宜采用（ ）
A. 奇数
B. 偶数
C. 质数
D. 无所谓
13. 链传动中，为了保证链条的正常工作，其紧边和松边的拉力差应（ ）
A. 小于许用拉力
B. 大于许用拉力
C. 等于许用拉力
D. 无要求
14. 齿轮传动中，两齿轮的模数（ ）
A. 必须相等
B. 不一定相等
C. 大齿轮模数大于小齿轮模数
D. 小齿轮模数大于大齿轮模数
15. 渐开线齿轮的齿廓曲线形状取决于（ ）
A. 分度圆
B. 齿顶圆
C. 齿根圆
D. 基圆
16. 一对渐开线标准直齿圆柱齿轮传动，已知传动比i = 3，主动轮转速n1 = 1500r/min，中心距a = 200mm，模数m = 4mm，则从动轮转速n2为（ ）
A. 300r/min
B. 500r/min
C. 1500r/min
D. 4500r/min
17. 蜗杆传动中，蜗杆的头数z1一般为（ ）
A. 1 - 2
B. 2 - 4
C. 4 - 6
D. 6 - 8
18. 螺纹的公称直径是指（ ）
A. 螺纹大径
B. 螺纹小径
C. 螺纹中径
D. 螺纹顶径
19. 普通螺纹的牙型角为（ ）
A. 30°
B. 45°
C. 55°
D. 60°
20. 键连接的主要作用是（ ）
A. 传递转矩
B. 轴向固定零件
C. 周向固定零件
D. 以上都是

第 II 卷（非选择题，共60分）
21. 填空题：请在横线上填写正确答案。(总共10空，每空2分)
（1）机器一般由______、______、______和______四个部分组成。
（2）平面运动副按其接触形式可分为______和______。
（3）铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则不论取哪一杆为机架，均为______机构。
（4）带传动中，带的弹性滑动是由于______引起的。
（5）链传动中，链节数宜取______数，这是为了使链条接头处正好是______连接。
（6）渐开线齿轮的啮合特性是______和______。
（7）蜗杆传动中，蜗杆的螺旋方向和蜗轮的螺旋方向______。
（8）螺纹按用途可分为______螺纹和______螺纹。
（9）平键连接中，键的剖面尺寸b×h是根据______来选择的。
（10）销连接的主要作用是______、______和______。
22. 简答题：简要回答下列问题。(总共3题，每题10分)
（1）简述机构与机器的区别与联系。
（2）简述凸轮机构的组成及工作原理。
（3）简述带传动的工作原理及特点。
23. 分析题：根据所给条件分析并回答问题。(总共1题，每题15分)
已知一铰链四杆机构，各杆长度分别为AB = 50mm，BC = 100mm，CD = 80mm，AD = 120mm。
（1）判断该机构属于何种类型？
（2）若取AB杆为机架，该机构又属于何种类型？
24. 材料分析题：阅读材料，回答问题。(总共1题，每题15分)
材料：在某机械加工车间，工人师傅在安装带传动时，发现带轮直径相差较大，且两带轮的中心距也不合适。在安装链传动时，链条节数为奇数，并且链轮的齿数也不匹配。在安装齿轮传动时，两齿轮的模数不同，齿侧间隙也不符合要求。
问题：请分析上述安装过程中存在的问题，并说明正确的安装要求。
25. 设计题：设计一个简单的平面四杆机构，满足以下要求：已知行程速比系数K = 1.5，摇杆长度CD = 50mm，机架长度AD = 100mm。(总共1题，每题15分)
要求：
（1）计算曲柄长度AB；
（2）确定连杆长度BC；
（3）画出该平面四杆机构的示意图。

答案：
1. A
2. D
3. C
4. C
5. D
6. D
7. B
8. C
9. B
10. D
11. C
12. B
13. A
14. A
15. D
16. B
17. B
18. A
19. D
20. C
21. （1）原动部分、工作部分、传动部分、控制部分；（2）低副、高副；（3）双摇杆；（4）带的弹性变形；（5）偶；外链节；（6）中心距可分性、瞬时传动比恒定；（7）相同；（8）连接、传动；（9）轴的直径；（10）定位、连接、保险
22. （1）区别：机器能完成有用的机械功或转换机械能，而机构主要用于传递运动和力；联系：机构是机器的组成部分，机器由多个机构组合而成。（2）组成凸轮、从动件、机架；工作原理：凸轮作连续转动，通过其轮廓曲线推动从动件按预定规律运动。（3）工作原理：依靠带与带轮间的摩擦力传递运动和动力；特点：具有弹性滑动，能缓冲吸振，过载时打滑可保护零件，结构简单成本低，传动平稳但传动比不准确，效率较低。
23. （1）因为50 + 120 < 100 + 80，且最短杆为AB，所以该机构为双摇杆机构。（2）若取AB杆为机架，此时最短杆为机架，该机构为双曲柄机构。
24. 带传动问题：带轮直径相差大、中心距不合适，会影响带的张紧和传动效果，应使带轮直径匹配且合理确定中心距；链传动问题：链条节数为奇数、链轮齿数不匹配，会影响链传动平稳性和使用寿命，链条节数应取偶数且链轮齿数要合理搭配；齿轮传动问题：模数不同、齿侧间隙不符合要求，会导致传动不平稳、噪声大等，两齿轮模数应相同且保证合适齿侧间隙。
25. （1）根据行程速比系数公式K = (180°+θ)/(180°-θ)，可得θ = 36°，再由曲柄摇杆机构的几何关系，AB = CDsin(θ/2)/sin90° = 50sin18°≈15.45mm。（2）由AB + BC > AD + CD且AB + AD < BC + CD，可得BC > 100 + 50 - 15.45 = 134.55mm，取BC = 140mm。（3）示意图：先画AD杆长100mm作为机架，在A点画AB杆长约15.45mm，在D点画CD杆长50mm，连接B、C两点使BC长140mm，形成曲柄摇杆机构。
