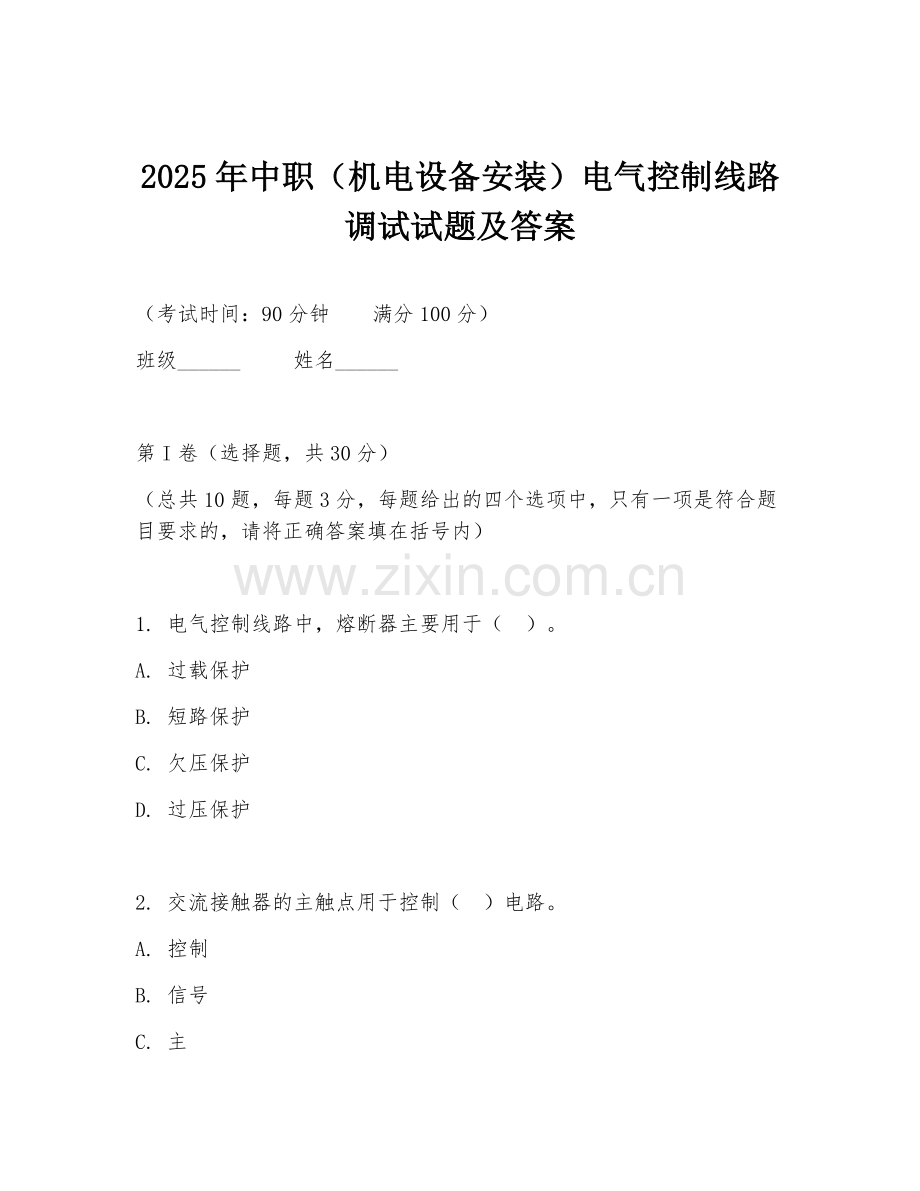

2025年中职（机电设备安装）电气控制线路调试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
（总共10题，每题3分，每题给出的四个选项中，只有一项是符合题目要求的，请将正确答案填在括号内）

1. 电气控制线路中，熔断器主要用于（ ）。
A. 过载保护
B. 短路保护
C. 欠压保护
D. 过压保护

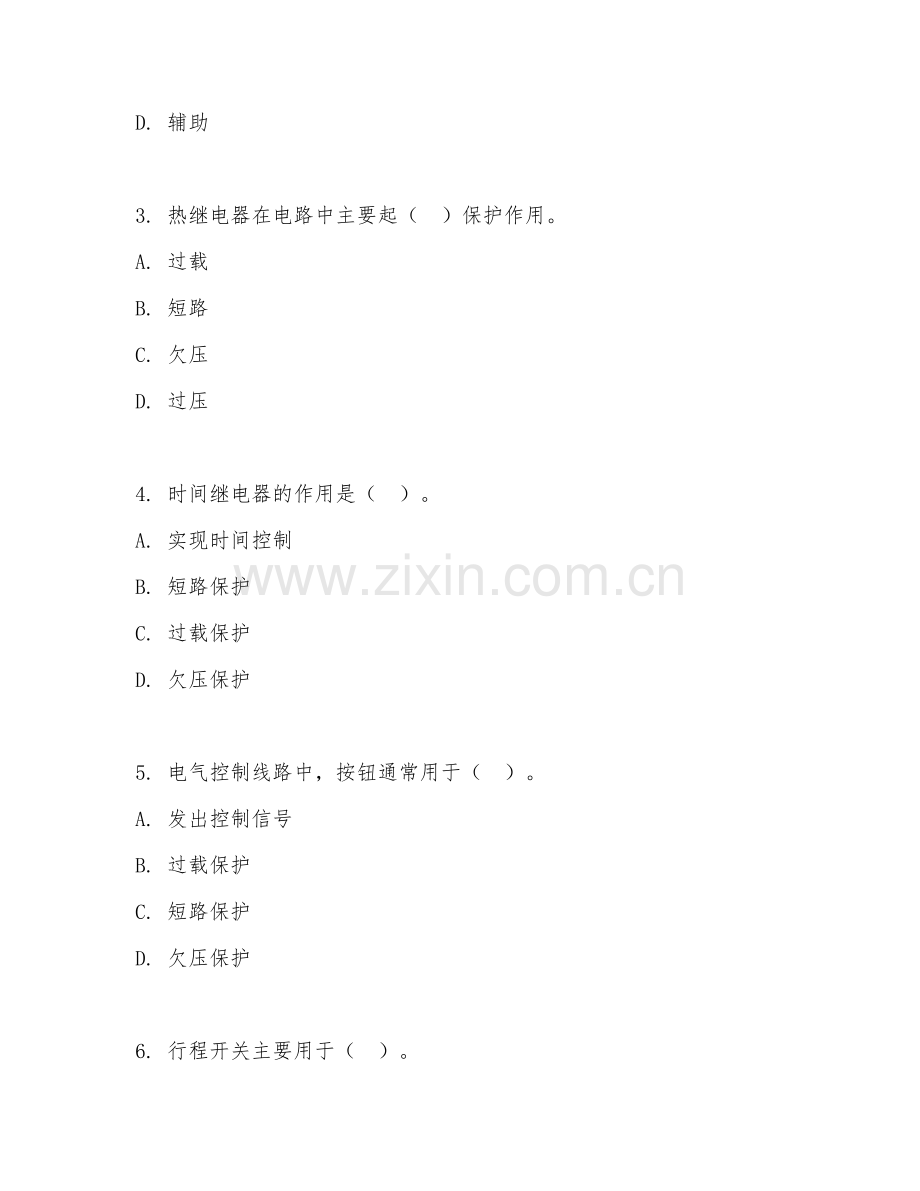

2. 交流接触器的主触点用于控制（ ）电路。
A. 控制
B. 信号
C. 主
D. 辅助

3. 热继电器在电路中主要起（ ）保护作用。
A. 过载
B. 短路
C. 欠压
D. 过压

4. 时间继电器的作用是（ ）。
A. 实现时间控制
B. 短路保护
C. 过载保护
D. 欠压保护

5. 电气控制线路中，按钮通常用于（ ）。
A. 发出控制信号
B. 过载保护
C. 短路保护
D. 欠压保护

6. 行程开关主要用于（ ）。
A. 控制运动部件的行程
B. 过载保护
C. 短路保护
D. 欠压保护

7. 电动机的正反转控制电路中，需要（ ）来实现电动机的正反转切换。
A. 接触器的主触点
B. 接触器的辅助触点
C. 按钮
D. 热继电器

8. 电气控制线路中，熔断器的熔体材料一般采用（ ）。
A. 铜丝
B. 铝丝
C. 铅锡合金
D. 铁丝

9. 交流接触器的线圈电压一般有（ ）等几种。
A. 24V、36V、110V、220V、380V
B. 12V、24V、36V、48V、60V
C. 24V、48V、60V、110V、220V
D. 36V、48V、60V、110V、380V

10. 电气控制线路中，热继电器的整定电流一般根据（ ）来选择。
A. 电动机的额定电流
B. 电路的负载电流
C. 熔断器的熔体电流
D. 接触器的线圈电流

第II卷（非选择题，共70分）

二、填空题（每题2分，共10分）
1. 电气控制线路主要由______、______、______、______等部分组成。
2. 熔断器的主要参数有______、______、______等。
3. 交流接触器主要由______、______、______、______等部分组成。
4. 热继电器主要由______、______、______等部分组成。
5. 时间继电器按其延时方式可分为______和______两种。

三、判断题（每题2分，共10分）
1. 熔断器的熔体电流越大，熔断时间越长。（ ）
2. 交流接触器的线圈电压越高，吸力越大，但功耗也越大。（ ）
3. 热继电器只能作过载保护，不能作短路保护。（ ）
4. 时间继电器的延时时间可以通过调整旋钮来改变。（ ）
5. 按钮的颜色一般红色表示停止，绿色表示启动。（ ）

四、简答题（每题10分，共30分）
1. 简述电气控制线路设计的基本原则。
2. 说明电动机正反转控制电路的工作原理。
3. 解释热继电器的工作原理及动作过程。

五、综合题（共20分）
某机床的电气控制线路要求：电动机M1为油泵电动机，电动机M2为机床主轴电动机。要求M1启动后M2才能启动，M2能正反转，且有过载保护和短路保护。请设计该机床的电气控制线路，并说明各电器元件的作用。

答案：
一、选择题
1. B
2. C
3. A
4. A
5. A
6.A
7. B
8. C
9. A
10. A

二、填空题
1. 控制电路、主电路、保护电路、信号电路
2. 额定电流、熔体材料、熔断时间
3. 电磁系统、触头系统、灭弧装置、外壳
4. 发热元件、双金属片、触点系统
5. 通电延时型、断电延时型

三、判断题
1. ×
2. √
3. √
4. √
5. √

四、简答题
1. 电气控制线路设计的基本原则包括：满足生产工艺要求；保证控制电路工作可靠和安全；力求简单、经济、合理；便于操作和维修。
2. 电动机正反转控制电路的工作原理是通过改变电动机电源的相序来实现电动机的正反转。在正反转控制电路中，一般采用两个接触器，分别控制电动机的正转和反转。当按下正转按钮时，正转接触器吸合，电动机正转；当按下反转按钮时，反转接触器吸合，电动机反转。同时，为了防止两个接触器同时吸合造成电源短路，在电路中设置了互锁环节。
3. 热继电器的工作原理是利用电流的热效应来工作的。当电动机过载时，通过热继电器的电流增大，发热元件产生的热量增加，使双金属片受热弯曲，推动触点动作，从而切断控制电路，实现过载保护。热继电器的动作过程是：当电动机正常运行时，热继电器的发热元件通过的电流小于整定电流，双金属片不会弯曲，触点保持闭合状态；当电动机过载时，发热元件通过的电流大于整定电流，双金属片受热弯曲，推动触点动作，切断控制电路，电动机停止运行。

五、综合题
设计的电气控制线路如下：
1. 主电路：油泵电动机M1和主轴电动机M2分别通过接触器KM1、KM2的主触点连接到电源。
2. 控制电路：
- 油泵电动机M1由按钮SB1控制启动，接触器KM1自锁。
- 主轴电动机M2由按钮SB2控制启动，且只有在KM1吸合后才能启动，由按钮SB3、SB4控制正反转，KM2自锁。
- 热继电器FR1、FR2分别对M1、M2进行过载保护。
- 熔断器FU对整个电路进行短路保护
