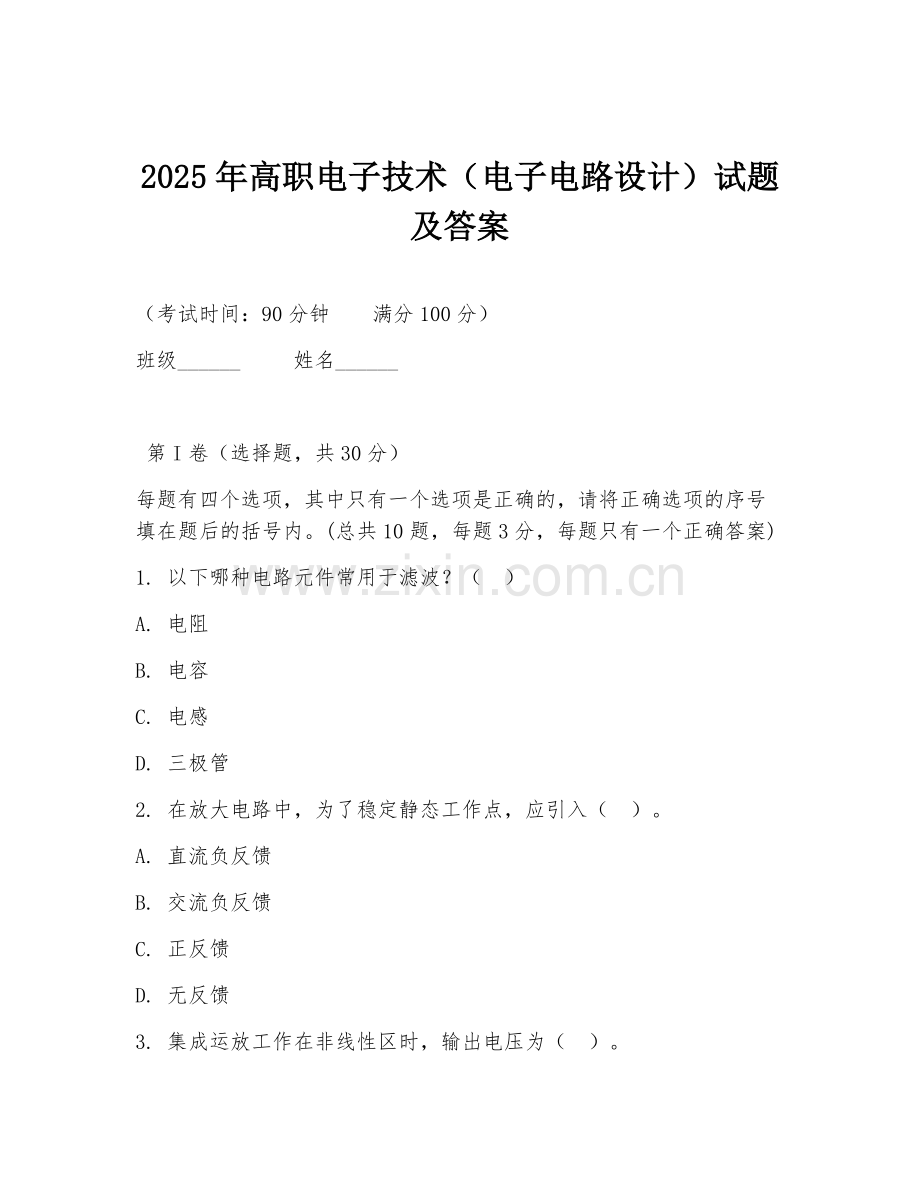

2025年高职电子技术（电子电路设计）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
每题有四个选项，其中只有一个选项是正确的，请将正确选项的序号填在题后的括号内。(总共10题，每题3分，每题只有一个正确答案)
1. 以下哪种电路元件常用于滤波？（ ）
A. 电阻
B. 电容
C. 电感
D. 三极管
2. 在放大电路中，为了稳定静态工作点，应引入（ ）。
A. 直流负反馈
B. 交流负反馈
C. 正反馈
D. 无反馈

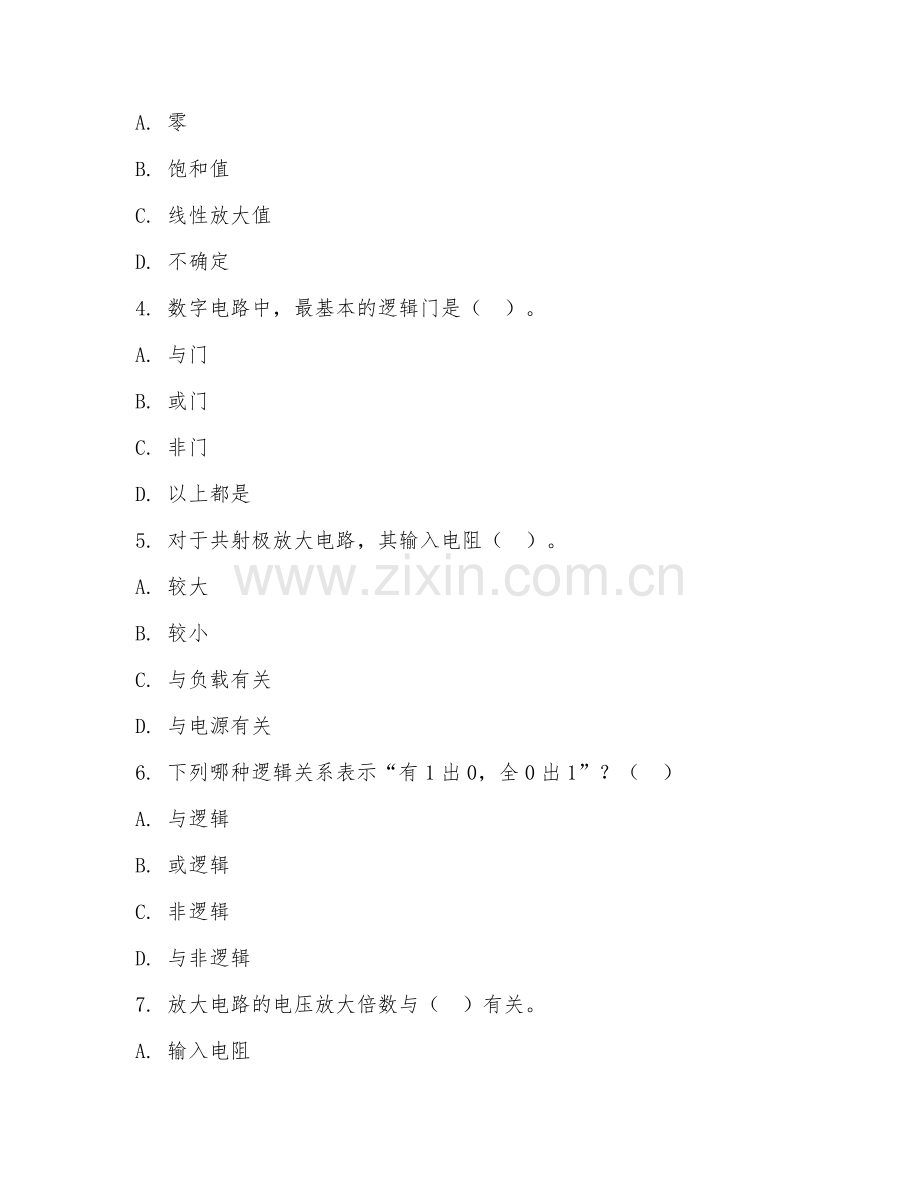

3. 集成运放工作在非线性区时，输出电压为（ ）。
A. 零
B. 饱和值
C. 线性放大值
D. 不确定
4. 数字电路中，最基本的逻辑门是（ ）。
A. 与门
B. 或门
C. 非门
D. 以上都是
5. 对于共射极放大电路，其输入电阻（ ）。
A. 较大
B. 较小
C. 与负载有关
D. 与电源有关
6. 下列哪种逻辑关系表示“有1出0，全0出1”？（ ）
A. 与逻辑
B. 或逻辑
C. 非逻辑
D. 与非逻辑
7. 放大电路的电压放大倍数与（ ）有关。
A. 输入电阻
B. 输出电阻
C. 负载电阻
D. 以上都是
8. 稳压二极管工作在（ ）。
A. 正向导通区
B. 反向截止区
C. 反向击穿区
D. 不确定
9. 时序逻辑电路的输出不仅取决于当前输入，还与（ ）有关。
A. 过去的输入
B. 过去的输出
C. 当前状态
D. 以上都是
10. 下列哪种电路可以实现波形变换？（ ）
A. 放大电路
B. 滤波电路
C. 整形电路
D. 振荡电路

第II卷（非选择题，共70分）
填空题（每题2分，共10分）
1. 电子电路主要由______和______组成。
2. 三极管的三个工作区域分别是______、______和______。
3. 逻辑代数的三种基本运算为______、______和______。
4. RC振荡电路通常由______、______和______组成。
5. 串联型稳压电路主要由______、______、______和______组成。

简答题（每题5分，共20分）
1. 简述放大电路的组成及各部分的作用？
2. 说明负反馈对放大电路性能的影响？
3. 简述数字电路中竞争冒险现象及消除方法？
4. 简述稳压二极管稳压原理？

分析题（每题10分，共20分）
1. 分析下图所示共射极放大电路的工作原理，计算其电压放大倍数。已知三极管β = 50，rbe = 1kΩ，VCC = 12V，RB = 300kΩ，RC = 3kΩ，RL = 6kΩ。
2. 分析下图所示逻辑电路的功能，写出其真值表。

设计题（20分）
设计一个三人表决电路，要求：当三人中有两人或两人以上同意时，表决通过，用与非门实现该逻辑功能。

答案
1. B
2. A
3. B
4. D
5. B
6. D
7. D
8. C
9. D
10. C

填空题答案：1. 电子元件、电路部件 2. 放大区、饱和区、截止区 3. 与运算、或运算、非运算 4. 放大电路、选频网络、正反馈网络、稳幅环节 5. 取样电路、基准电压电路、比较放大电路、调整环节

简答题答案：1. 放大电路一般由输入回路（获取输入信号）、放大元件（三极管等实现信号放大）、输出回路（输出放大后的信号）和直流偏置电路（设置合适静态工作点）组成。2. 负反馈可稳定放大倍数、减小非线性失真、展宽通频带、改变输入输出电阻等。3. 竞争冒险是指数字电路中由于信号传输延迟导致逻辑门输出出现不应有的尖峰脉冲现象。消除方法有接入滤波电容、引入选通脉冲、修改逻辑设计等。4. 稳压二极管工作在反向击穿区，当反向电流在一定范围内变化时，其两端电压基本保持不变，利用此特性实现稳压。

分析题答案：1. 工作原理：输入信号经电容耦合到三极管基极，通过三极管放大后从集电极输出，经电容耦合到负载。电压放大倍数计算：Au = -β(RC//RL)/rbe = -50×(3×6)/(3 + 6)/1 = -100。2. 该逻辑电路为与非门逻辑，真值表：A 0 0 0 0 1 1 1 1；B 0 0 1 1 0 0 1 1；C 0 1 0 1 0 1 0 1；Y 1 1 1 0 1 0 0 0。

设计题答案：设三人分别为A、B、C，同意为1，不同意为0，表决通过为Y = 1。逻辑表达式为Y = AB + AC + BC = (AB)'(AC)'(BC)'，用与非门实现该逻辑功能。
