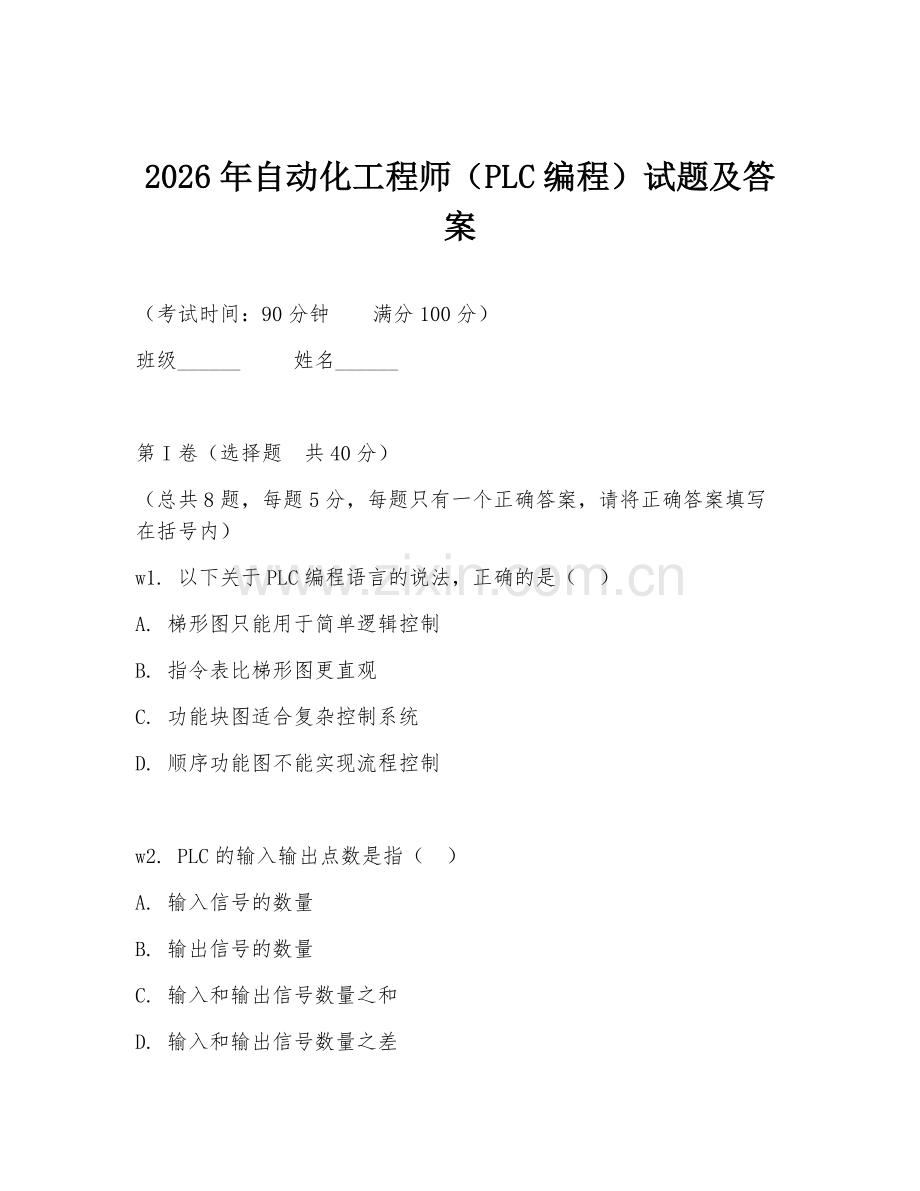

2026年自动化工程师（PLC编程）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共8题，每题5分，每题只有一个正确答案，请将正确答案填写在括号内）
w1. 以下关于PLC编程语言的说法，正确的是（ ）
A. 梯形图只能用于简单逻辑控制
B. 指令表比梯形图更直观
C. 功能块图适合复杂控制系统
D. 顺序功能图不能实现流程控制

w2. PLC的输入输出点数是指（ ）
A. 输入信号的数量
B. 输出信号的数量
C. 输入和输出信号数量之和
D. 输入和输出信号数量之差

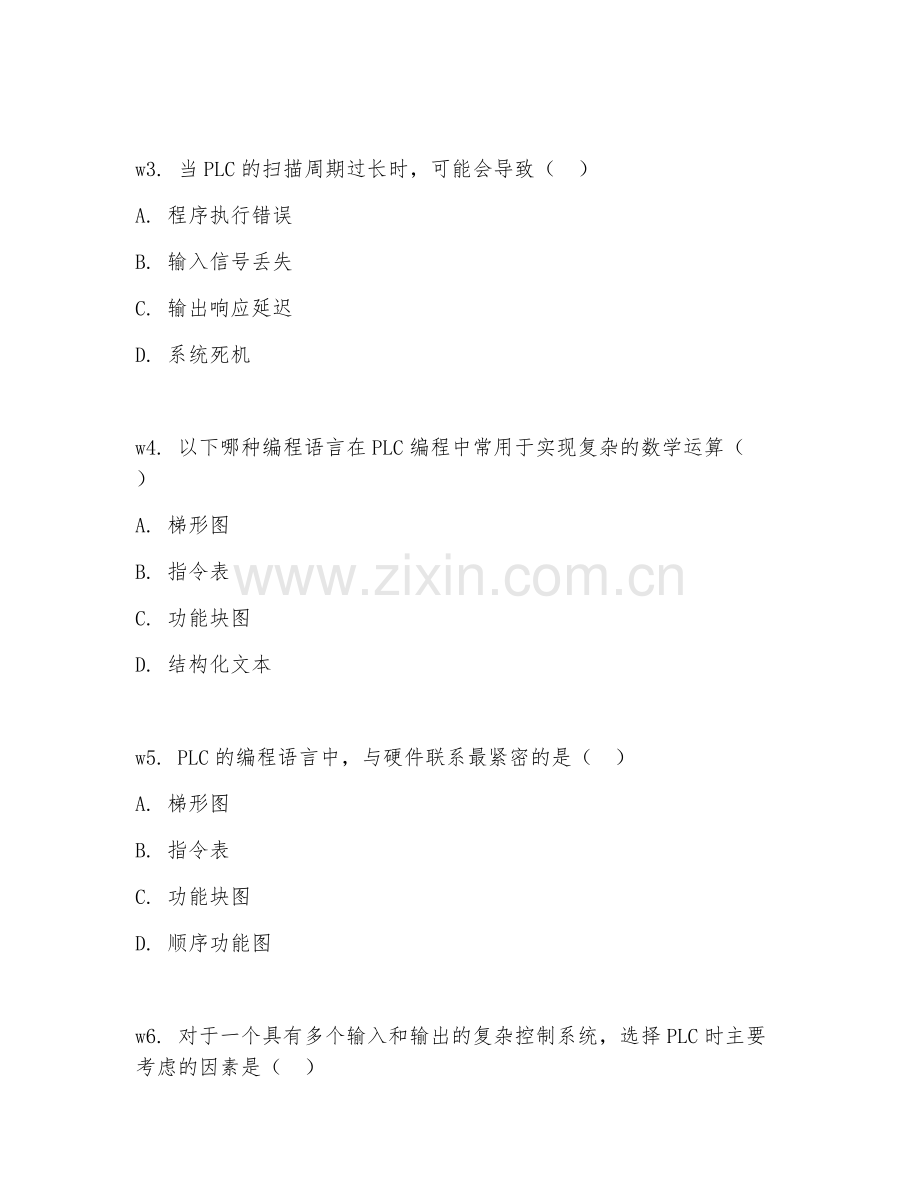

w3. 当PLC的扫描周期过长时，可能会导致（ ）
A. 程序执行错误
B. 输入信号丢失
C. 输出响应延迟
D. 系统死机

w4. 以下哪种编程语言在PLC编程中常用于实现复杂的数学运算（ ）
A. 梯形图
B. 指令表
C. 功能块图
D. 结构化文本

w5. PLC的编程语言中，与硬件联系最紧密的是（ ）
A. 梯形图
B. 指令表
C. 功能块图
D. 顺序功能图

w6. 对于一个具有多个输入和输出的复杂控制系统，选择PLC时主要考虑的因素是（ ）
A. 品牌知名度
B. 价格
C. 输入输出点数和内存容量
D. 外观尺寸

w7. 在PLC编程中，用于实现条件判断的指令是（ ）
A. 定时器指令
B. 计数器指令
C. 比较指令
D. 移位指令

w8. 当PLC处于运行状态时，其工作过程是（ ）
A. 不断循环扫描程序
B. 只执行一次程序
C. 等待外部触发再执行程序
D. 随机执行程序

第II卷（非选择题 共60分）

w9. 简答题（15分）
请简要说明PLC的工作原理。

w10. 编程题（20分）
使用梯形图编写一个程序，实现当输入I0.0为高电平时，输出Q0.0接通，延时5秒后断开。

w11. 案例分析题（15分）
某自动化生产线中，使用PLC控制电机的启动和停止。当按下启动按钮时，电机启动；当按下停止按钮时，电机停止。但在实际运行中，发现电机有时会出现误启动的情况。请分析可能的原因，并提出解决方案。

w12. 综合应用题（10分）
有一个水箱，需要通过PLC实现水位控制。当水位低于下限水位时，水泵启动向水箱注水；当水位高于上限水位时，水泵停止。请设计一个PLC控制系统，包括输入输出信号、控制程序等。

答案：
w1. C
w2. C
w3. C
w4. D
w5. B
w6. C
w7. C
w8. A
w9. PLC采用循环扫描的工作方式。首先进行输入采样，读取输入端口的状态；然后执行用户程序，根据程序逻辑进行运算和处理；接着进行输出刷新，将运算结果输出到输出端口。如此周而复始，不断循环。
w10. 略（需绘制梯形图）
w11. 可能原因：按钮接触不良，导致误触发信号；PLC输入电路故障，误读信号；程序逻辑存在问题。解决方案：检查按钮，更换损坏的按钮；检查输入电路，排除故障；仔细检查程序逻辑，修正错误。
w12. 输入信号：下限水位传感器信号、上限水位传感器信号；输出信号：水泵控制信号。控制程序：当检测到下限水位信号时，启动水泵；当检测到上限水位信号时，停止水泵。通过比较指令判断水位状态，进而控制水泵的启停。
