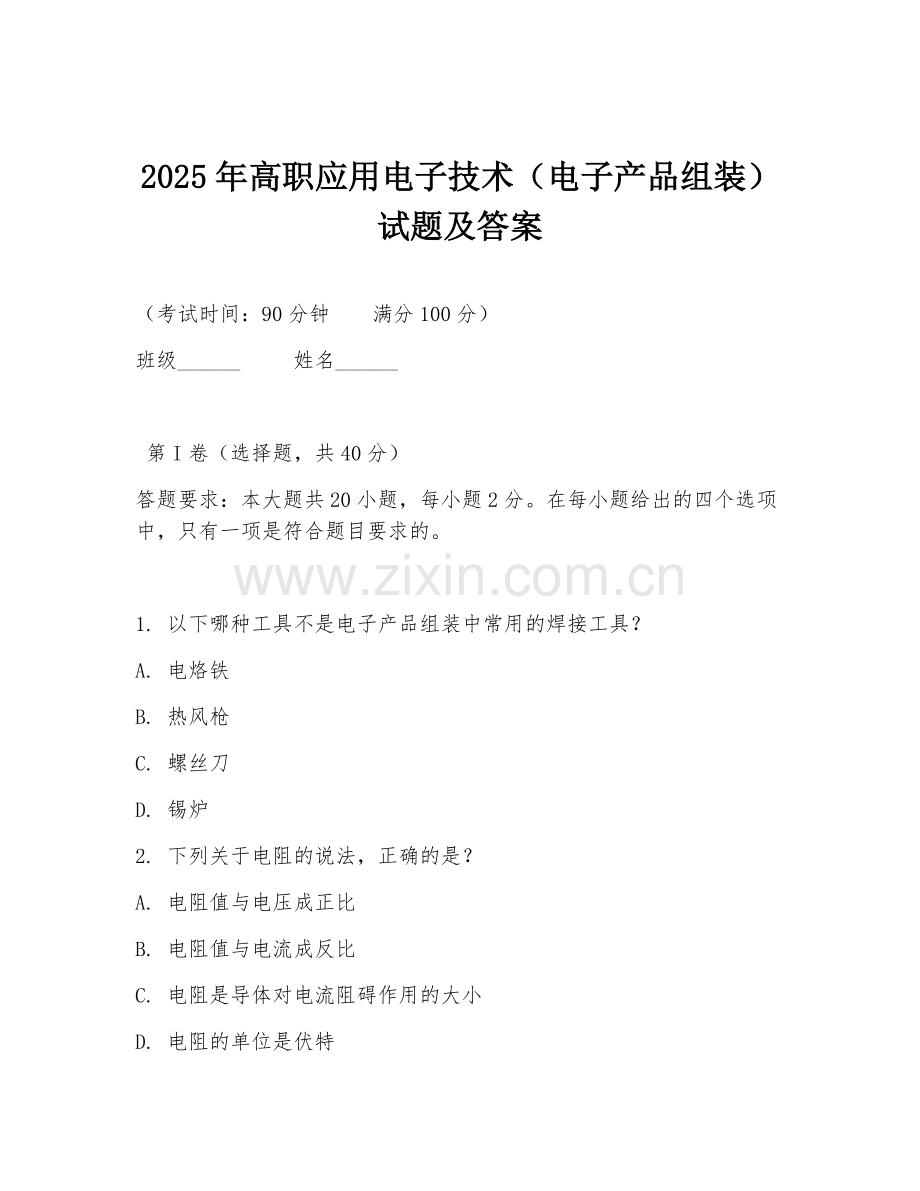

2025年高职应用电子技术（电子产品组装）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 以下哪种工具不是电子产品组装中常用的焊接工具？
A. 电烙铁
B. 热风枪
C. 螺丝刀
D. 锡炉
2. 下列关于电阻的说法，正确的是？
A. 电阻值与电压成正比
B. 电阻值与电流成反比
C. 电阻是导体对电流阻碍作用的大小
D. 电阻的单位是伏特

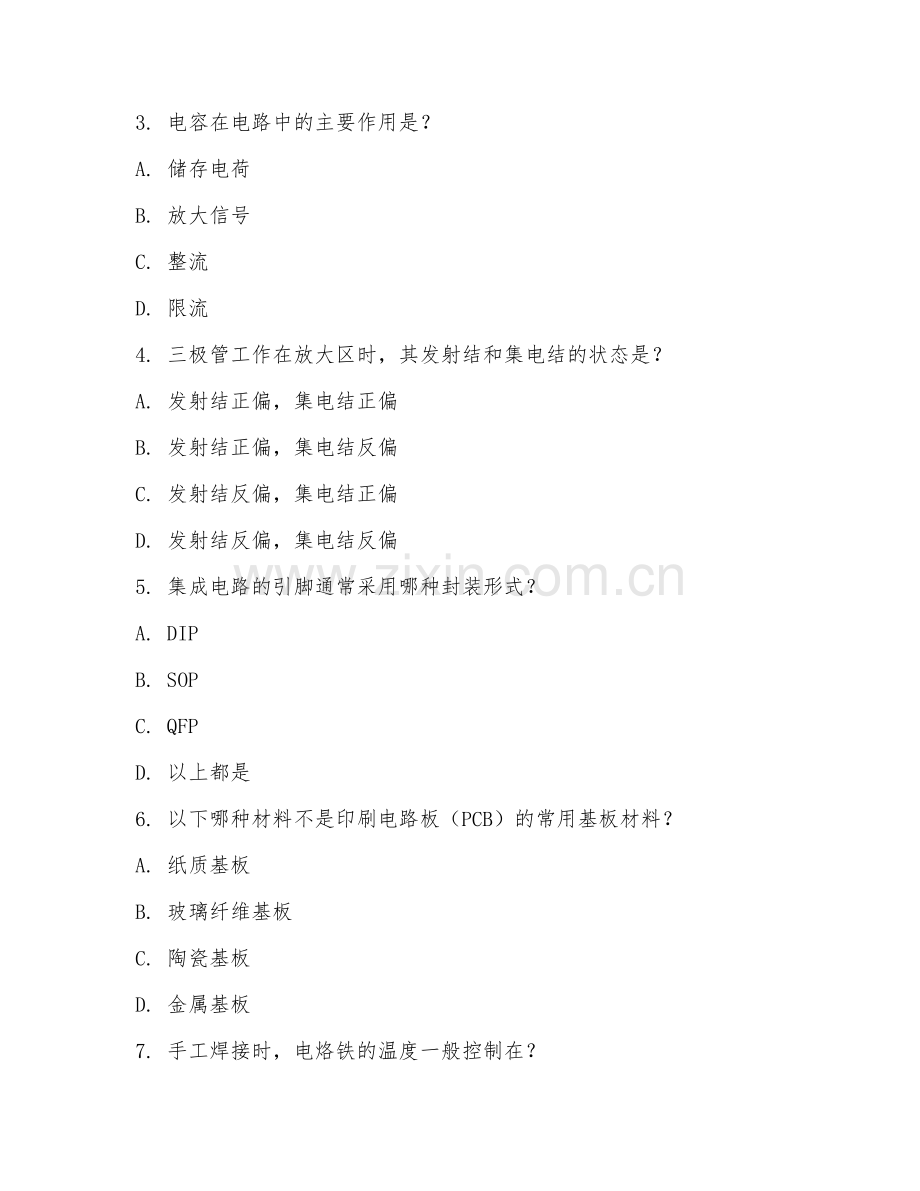

3. 电容在电路中的主要作用是？
A. 储存电荷
B. 放大信号
C. 整流
D. 限流
4. 三极管工作在放大区时，其发射结和集电结的状态是？
A. 发射结正偏，集电结正偏
B. 发射结正偏，集电结反偏
C. 发射结反偏，集电结正偏
D. 发射结反偏，集电结反偏
5. 集成电路的引脚通常采用哪种封装形式？
A. DIP
B. SOP
C. QFP
D. 以上都是
6. 以下哪种材料不是印刷电路板（PCB）的常用基板材料？
A. 纸质基板
B. 玻璃纤维基板
C. 陶瓷基板
D. 金属基板
7. 手工焊接时，电烙铁的温度一般控制在？
A. 100℃ - 150℃
B. 150℃ - 200℃
C. 200℃ - 300℃
D. 300℃ - 400℃
8. 焊接时，助焊剂的作用是？
A. 降低焊料熔点
B. 去除氧化层
C. 增加焊接强度
D. 以上都是
9. 万用表在测量电阻时，应将挡位调至？
A. 电压挡
B. 电流挡
C. 电阻挡
D. 二极管挡
10. 下列哪种电路可以将交流电转换为直流电？
A. 放大电路
B. 整流电路
C. 振荡电路
D. 滤波电路
11. 电感在电路中的作用主要是？
A. 通直流阻交流
B. 通交流阻直流
C. 储存电能
D. 分压
12. 贴片元件的焊接顺序一般是？
A. 先小后大，先低后高
B. 先大后小，先低后高
C. 先小后大，先高后低
D. 先大后小，先高后低
13. 电路原理图中，以下哪个符号表示电容？
A. R
B. C
C. L
D. D
14. 电子产品组装中，常用的螺丝规格有？
A. M1
B. M2
C. M3
D. 以上都是
15. 以下哪种测试仪器可以检测电路中的短路和断路？
A. 示波器
B. 频谱分析仪
C. 万用表
D. 逻辑分析仪
16. 电解电容在使用时，应注意其？
A. 正负极性
B. 耐压值
C. 容量
D. 以上都是
17. 三极管的三个引脚分别是？
A. 基极、发射极、集电极
B. 阳极、阴极、栅极
C. 源极、漏极、栅极
D. VCC、GND、IO
18. 以下哪种封装的集成电路引脚间距最小？
A. SOP
B. QFP
C. BGA
D. DIP
19. 印刷电路板设计时，布线应遵循的原则不包括？
A. 尽量减少线路交叉
B. 优先布置电源线和地线
C. 线条越细越好
D. 合理规划元件布局
20. 电子产品组装完成后，需要进行的测试不包括？
A. 功能测试
B. 耐压测试
C..外观检查
D. 化学分析测试

第II卷（非选择题，共60分）
21. （10分）简述电子产品组装的工艺流程。
22. （10分）画出简单的串联电路原理图，并说明串联电路的特点。
23. （10分）如何正确使用万用表测量电压、电流和电阻？
24. （15分）材料：在电子产品组装过程中，发现某个电路的输出电压不稳定。已知该电路包含电源、电阻、电容和三极管等元件。请分析可能导致电压不稳定的原因，并提出相应的解决措施。
25. （15分）材料：设计一个简单的音频放大电路，要求能够将输入的微弱音频信号放大到足以驱动扬声器发出清晰声音。请画出该电路的原理图，并简要说明各元件的作用。

答案：1.C 2.C 3.A 4.B 5.D 6.A 7.C 8.D 9.C 10.B 11.A 12.A 13.B 14.D 15.C 16.D 17.A 18.C 19.C 20.D 21. 电子产品组装工艺流程一般包括：准备工作（如领取元件、准备工具等）、插件（将元件插入印刷电路板相应位置）、焊接（使元件与电路板牢固连接）、检查（查看焊接质量、元件安装是否正确等）、调试（检测电路功能是否正常）、装配外壳等后续工作。 22. 串联电路原理图：电源正极出发依次连接电阻、灯泡等元件后回到电源负极。串联电路特点：各元件首尾依次相连；电流处处相等；总电压等于各部分电路电压之和；总电阻等于各串联电阻之和。 23. 测量电压：将万用表置于电压挡，红表笔接高电位端，黑表笔接低电位端。测量电流：将万用表置于电流挡，与被测电路串联，注意量程选择。测量电阻：将万用表置于电阻挡，两表笔分别接被测电阻两端。 24. 可能原因：电源电压不稳定，可检查电源电路或更换电源；电阻阻值变化，更换电阻；电容漏电，更换电容；三极管性能不良，更换三极管等。解决措施：使用稳压电源；用同规格新电阻替换；更换同型号电容；更换合格三极管并重新调试电路。 25. 原理图：输入音频信号接入三极管基极，发射极接地，集电极通过电容耦合连接到负载（扬声器），电源为电路提供能量。元件作用：三极管放大音频信号；电容起到耦合交流信号、隔断直流的作用；电源提供电能使电路正常工作。
