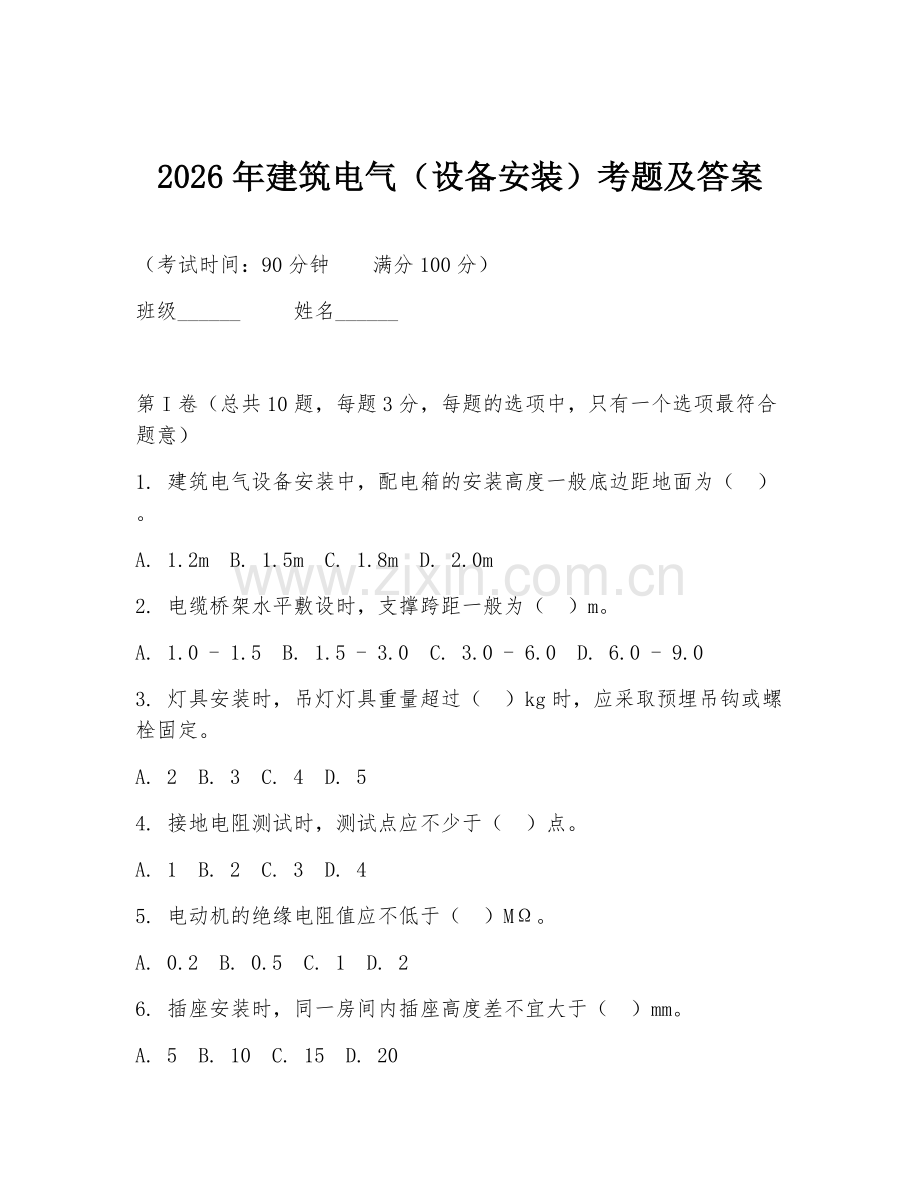

2026年建筑电气（设备安装）考题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（总共10题，每题3分，每题的选项中，只有一个选项最符合题意）
1. 建筑电气设备安装中，配电箱的安装高度一般底边距地面为（ ）。
A. 1.2m B. 1.5m C. 1.8m D. 2.0m
2. 电缆桥架水平敷设时，支撑跨距一般为（ ）m。
A. 1.0 - 1.5 B. 1.5 - 3.0 C. 3.0 - 6.0 D. 6.0 - 9.0
3. 灯具安装时，吊灯灯具重量超过（ ）kg时，应采取预埋吊钩或螺栓固定。
A. 2 B. 3 C. 4 D. 5
4. 接地电阻测试时，测试点应不少于（ ）点。
A. 1 B. 2 C. 3 D. 4
5. 电动机的绝缘电阻值应不低于（ ）MΩ。
A. 0.2 B. 0.5 C. 1 D. 2
6. 插座安装时，同一房间内插座高度差不宜大于（ ）mm。
A. 5 B. 10 C. 15 D. 20

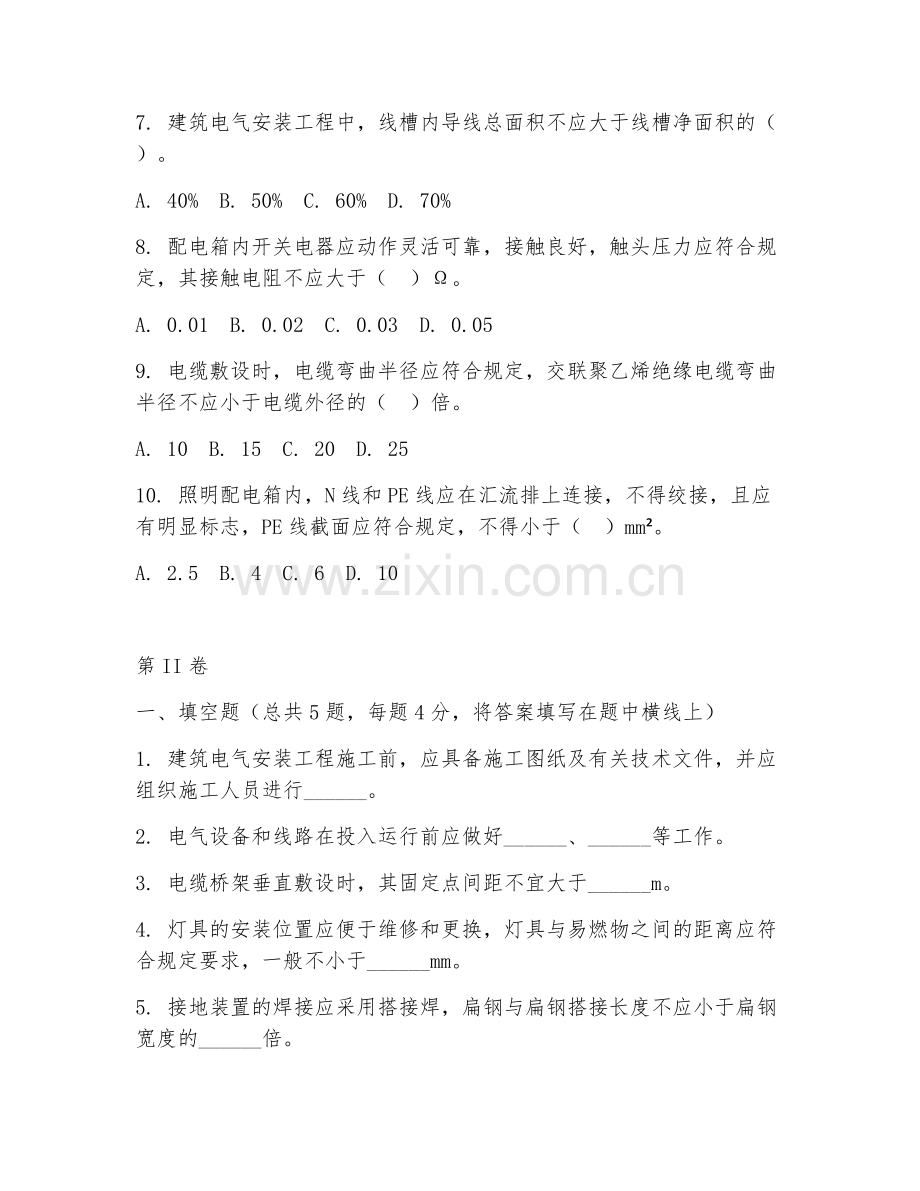

7. 建筑电气安装工程中，线槽内导线总面积不应大于线槽净面积的（ ）。
A. 40% B. 50% C. 60% D. 70%
8. 配电箱内开关电器应动作灵活可靠，接触良好，触头压力应符合规定，其接触电阻不应大于（ ）Ω。
A. 0.01 B. 0.02 C. 0.03 D. 0.05
9. 电缆敷设时，电缆弯曲半径应符合规定，交联聚乙烯绝缘电缆弯曲半径不应小于电缆外径的（ ）倍。
A. 10 B. 15 C. 20 D. 25
10. 照明配电箱内，N线和PE线应在汇流排上连接，不得绞接，且应有明显标志，PE线截面应符合规定，不得小于（ ）mm²。
A. 2.5 B. 4 C. 6 D. 10

第II卷
一、填空题（总共5题，每题4分，将答案填写在题中横线上）
1. 建筑电气安装工程施工前，应具备施工图纸及有关技术文件，并应组织施工人员进行______。
2. 电气设备和线路在投入运行前应做好______、______等工作。
3. 电缆桥架垂直敷设时，其固定点间距不宜大于______m。
4. 灯具的安装位置应便于维修和更换，灯具与易燃物之间的距离应符合规定要求，一般不小于______mm。
5. 接地装置的焊接应采用搭接焊，扁钢与扁钢搭接长度不应小于扁钢宽度的______倍。

二、简答题（总共2题，每题10分，简要回答问题）
1. 简述建筑电气设备安装工程质量验收的基本要求。
2. 说明电动机启动时应注意的事项。

三、案例分析题（总共1题，每题20分，阅读案例回答问题）
某建筑电气安装工程，在配电箱安装过程中，发现配电箱内部分电器元件损坏。经检查，发现是由于运输过程中碰撞导致。同时，在电缆敷设时，发现部分电缆敷设路径不符合设计要求。
问题：
1. 针对配电箱内电器元件损坏的情况，应如何处理？
2. 对于电缆敷设路径不符合设计要求的问题应采取什么措施进行整改？

四、材料分析题（总共1题，每题20分，阅读材料回答问题）
材料：某新建写字楼的建筑电气安装工程，在施工过程中，施工单位严格按照设计图纸和规范要求进行施工。在照明系统安装时，选用了节能型灯具，并采用了智能照明控制系统。在动力系统安装方面，对电动机进行了调试，确保其运行正常。在接地系统施工中，采用了TN-S系统，接地电阻测试合格。
问题：
1. 节能型灯具和智能照明控制系统的应用对写字楼有哪些好处？
2. 说明TN-S系统的特点及优势。

五、计算题（总共1题，每题16分，计算并写出计算过程）
已知某照明线路，电源电压为220V，线路电阻为0.2Ω，负载电阻为RL = 48Ω，求线路电流及负载两端电压。

答案：
第I卷：1. B 2. B 3. B 4. B 5. B 6. B 7. C 8. C 9. B 10. B
第II卷：一、1. 技术交底 2. 绝缘测试、接地电阻测试 3. 1.5 4. 300 5. 2
二、1. 建筑电气设备安装工程质量验收应符合设计文件要求，满足合同规定的质量标准。设备、材料及配件应符合国家现行有关标准的规定，并应有产品合格证书、质量检验报告。施工过程应符合相关规范，各分项工程应按规定进行质量验收，验收资料应齐全。
2. 电动机启动时应注意：检查电动机及启动设备的接地或接零是否良好；检查电动机的电源电压是否正常，其电压波动范围是否在允许范围内；检查电动机的传动装置是否灵活，联轴器是否连接牢固；对于新安装或长期停用的电动机，启动前应进行绝缘电阻测试；启动时应观察电动机的旋转方向是否正确；启动过程中应注意观察电动机的电流、声音、温度等情况，如发现异常应立即停机检查。
三、1. 对于损坏的电器元件，应及时更换相同规格、型号的合格元件。对配电箱进行全面检查，确保其他部件无损坏。对运输过程进行追溯，找出原因避免类似情况再次发生。
2. 对于电缆敷设路径不符合设计要求的问题，应重新规划电缆敷设路径，拆除不符合要求部分重新敷设。敷设过程中要严格按照设计要求进行，确保电缆走向、固定等符合规范。敷设完成后再次检查是否符合设计及规范要求。
四、1. 节能型灯具可降低写字楼的照明能耗，减少运营成本。智能照明控制系统能根据不同场景自动调节光照强度，提高照明舒适度，还能进一步节能，同时方便管理。
2. TN-S系统的特点是工作零线N与保护零线PE严格分开。优势在于当电气设备发生漏电时，能有效避免触电事故，提高用电安全性；同时能减少电气火灾隐患，保障电气系统稳定运行。
五、1. 首先求总电阻R = RL + r = 48 + 0.2 = 48.2Ω。
然后根据欧姆定律I = U / R，可得线路电流I = 220 / 48.2 ≈ 4.56A。
负载两端电压UL = IR = 4.56×48 ≈ 218.9V 。
