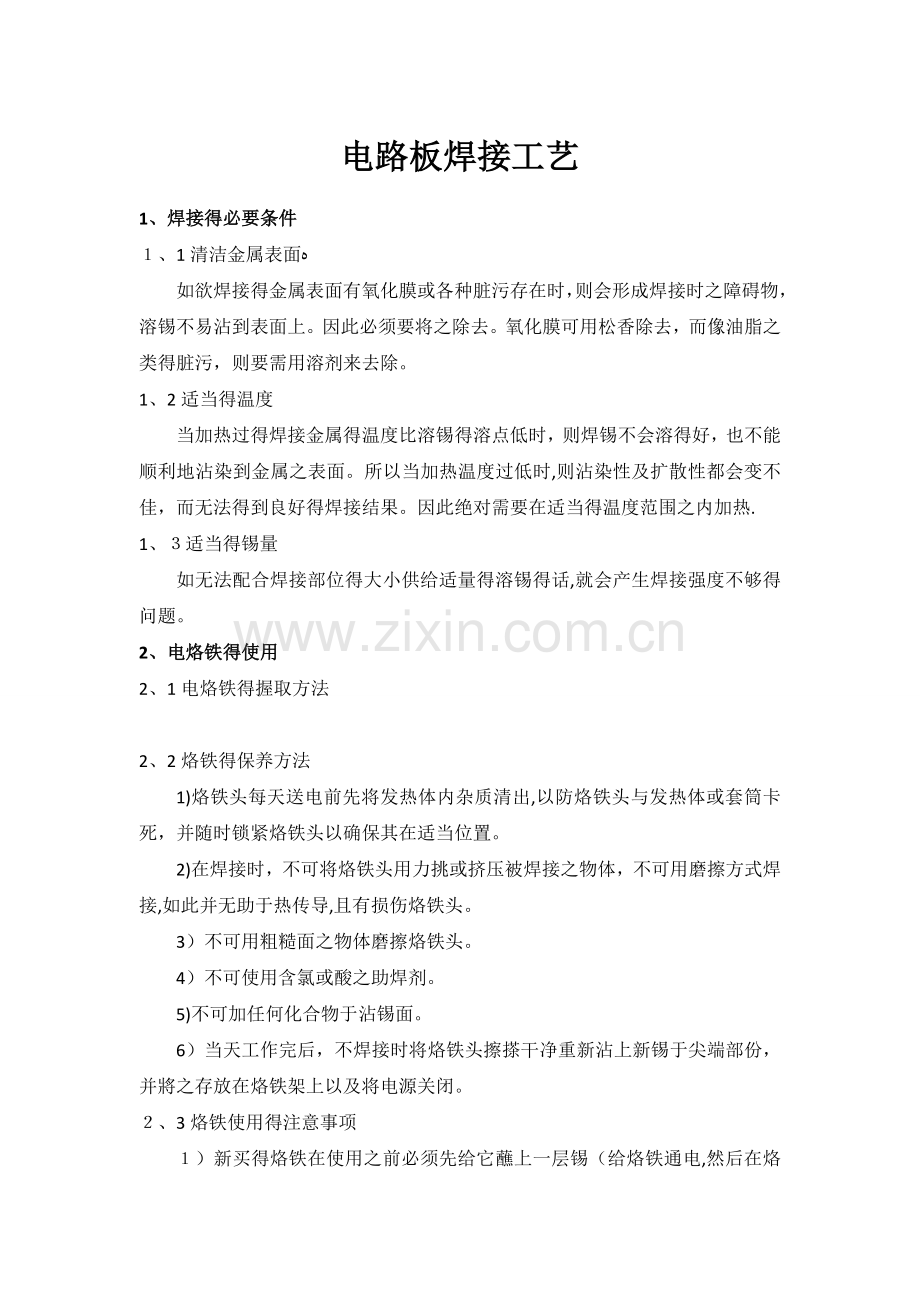

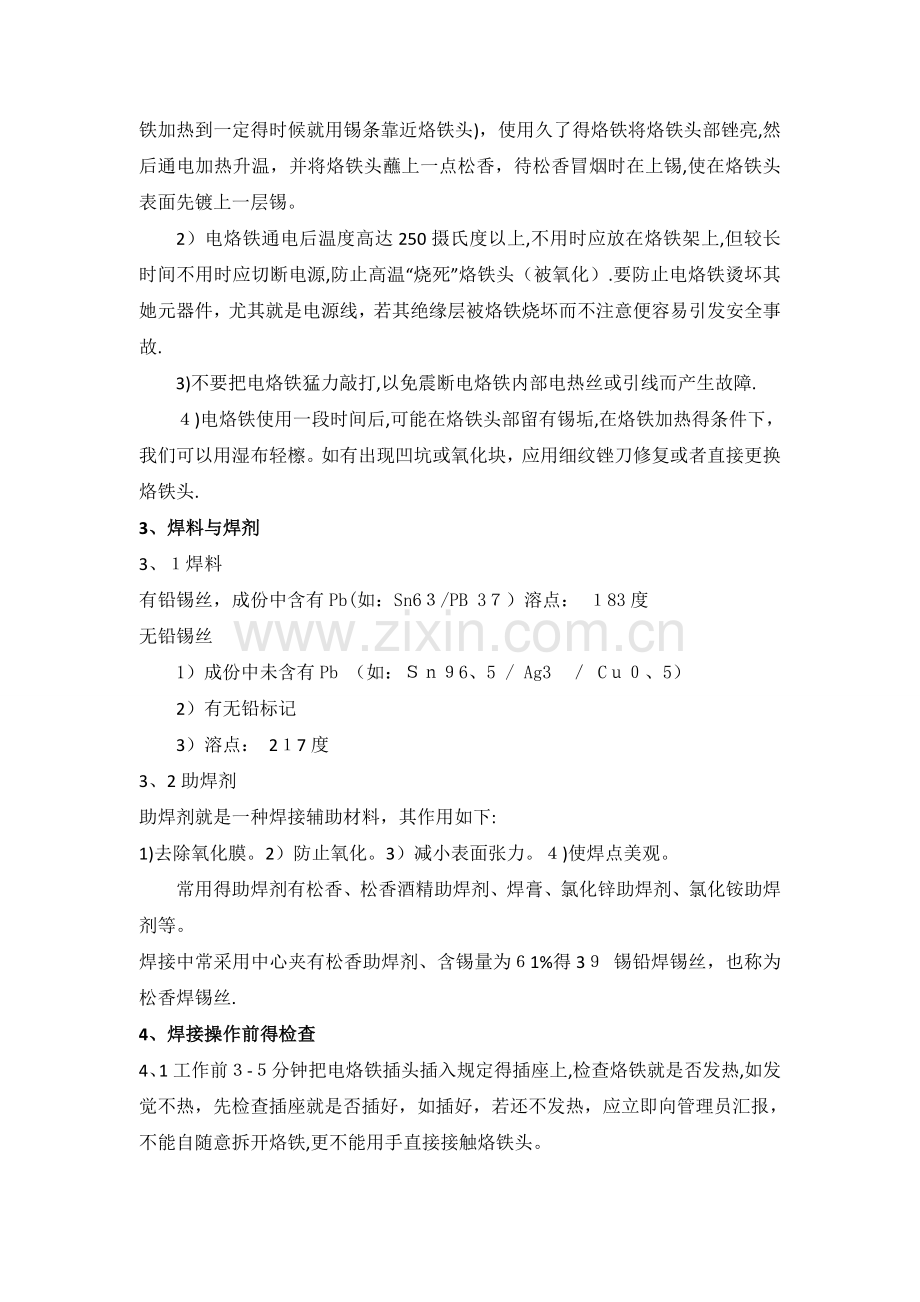

电路板焊接工艺1、焊接得必要条件、1清洁金属表面如欲焊接得金属表面有氧化膜或各种脏污存在时，则会形成焊接时之障碍物，溶锡不易沾到表面上。因此必须要将之除去。氧化膜可用松香除去，而像油脂之类得脏污，则要需用溶剂来去除。1、2适当得温度当加热过得焊接金属得温度比溶锡得溶点低时，则焊锡不会溶得好，也不能顺利地沾染到金属之表面。所以当加热温度过低时,则沾染性及扩散性都会变不佳，而无法得到良好得焊接结果。因此绝对需要在适当得温度范围之内加热.1、适当得锡量如无法配合焊接部位得大小供给适量得溶锡得话,就会产生焊接强度不够得问题。2、电烙铁得使用2、1电烙铁得握取方法2、2烙铁得保养方法1)烙铁头每天送电前先将发热体内杂质清出,以防烙铁头与发热体或套筒卡死，并随时锁紧烙铁头以确保其在适当位置。2)在焊接时，不可将烙铁头用力挑或挤压被焊接之物体，不可用磨擦方式焊接,如此并无助于热传导,且有损伤烙铁头。3）不可用粗糙面之物体磨擦烙铁头。4）不可使用含氯或酸之助焊剂。5)不可加任何化合物于沾锡面。6）当天工作完后，不焊接时将烙铁头擦搽干净重新沾上新锡于尖端部份，并將之存放在烙铁架上以及将电源关闭。、3烙铁使用得注意事项）新买得烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电,然后在烙铁加热到一定得时候就用锡条靠近烙铁头)，使用久了得烙铁将烙铁头部锉亮,然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡,使在烙铁头表面先镀上一层锡。2）电烙铁通电后温度高达250摄氏度以上,不用时应放在烙铁架上,但较长时间不用时应切断电源,防止高温“烧死”烙铁头（被氧化）.要防止电烙铁烫坏其她元器件，尤其就是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故.3)不要把电烙铁猛力敲打,以免震断电烙铁内部电热丝或引线而产生故障.)电烙铁使用一段时间后,可能在烙铁头部留有锡垢,在烙铁加热得条件下，我们可以用湿布轻檫。如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头.3、焊料与焊剂3、焊料有铅锡丝，成份中含有Pb(如：Sn6/PB 3）溶点： 83度无铅锡丝1）成份中未含有Pb （如：6、5 / Ag3 C、5）2）有无铅标记3）溶点： 27度3、2助焊剂 助焊剂就是一种焊接辅助材料，其作用如下: 1)去除氧化膜。2）防止氧化。3）减小表面张力。)使焊点美观。常用得助焊剂有松香、松香酒精助焊剂、焊膏、氯化锌助焊剂、氯化铵助焊剂等。焊接中常采用中心夹有松香助焊剂、含锡量为1%得3 锡铅焊锡丝，也称为松香焊锡丝.4、焊接操作前得检查4、1工作前-分钟把电烙铁插头插入规定得插座上,检查烙铁就是否发热,如发觉不热，先检查插座就是否插好，如插好，若还不发热，应立即向管理员汇报，不能自随意拆开烙铁,更不能用手直接接触烙铁头。4、2已经氧化凹凸不平得或带钩得烙铁头应更新:）可以保证良好得热传导效果；2）保证被焊接物得品质。如果换上新得烙铁头，受热后应将保养漆擦掉,立即加上锡保养。烙铁得清洗要在焊锡作业前实施，如果5分钟以上不使用烙铁,需关闭电源。海绵要清洗干净,不干净得海绵中含有金属颗粒，或含硫得海绵都会损坏烙铁头.4、3检查吸锡海绵就是否有水与清洁，若没水，请加入适量得水（适量就是指把海绵按到常态得一半厚时有水渗出，具体操作为:湿度要求海绵全部湿润后,握在手掌心,五指自然合拢即可)，海绵要清洗干净,不干净得海绵中含有金属颗粒,或含硫得海绵都会损坏烙铁头。4、人体与烙铁就是否可靠接地，人体就是否佩带防静电手腕。4、5设置合适得温度:如欲设定温度,直接旋转温度调节旋扭，电源指示灯不再闪烁表示已达到所设定得烙铁温度,并且要用烙铁温度校验仪校对温度与所设定得就是否附合。5、焊接方法5、1准备准备好焊锡丝与烙铁。此时特别强调得就是烙铁头部要保持干净,电烙铁使用前要上锡,具体方法就是:将电烙铁烧热，待刚刚能熔化焊锡时,用焊锡均匀地涂在烙铁头上,使烙铁头均匀得吃上一层锡。 5、2加热焊件 将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线与焊盘都使之受热,其次要注意让烙铁头得扁平部分(较大部分)接触热容量较大得焊件，烙铁头得侧面或边缘部分接触热容量较小得焊件，以保持焊件均匀受热。焊接时烙铁头与PB板成45角，电烙铁头顶住焊盘与元器件引脚然后给元器件引脚与焊盘均匀预热。5、3融化焊料当焊件加热到能熔化焊料得温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中.锡线送入角度约为0，保持烙铁头不动直至焊锡熔融平稳渗入焊接点，使焊接点以自然冷却之方式冷却凝固焊点，冷凝前不可触动。5、4移开焊锡当熔化一定量得焊锡后将焊锡丝移开。5、5移开烙铁当焊锡完全润湿焊点后移开烙铁,注意移开烙铁得方向应该就是大致5得方向。焊锡丝拿开后，烙铁继续放在焊盘上持续13秒,当焊锡只有轻微烟雾冒出时，即可拿开烙铁，拿开烙铁时,不要过于迅速或用力往上挑,以免溅落锡珠、锡点、或使焊锡点拉尖等，同时要保证被焊元器件在焊锡凝固之前不要移动或受到震动,否则极易造成焊点结构疏松、虚焊等现象。上述五步操作如下图所示：6、PCB电路板得焊接6、印刷电路板得拿取方法以及正反面得识别用手拿PB时，应拿PCB得四角或边缘,避免裸手接触电路板得焊点、组件与连接器。）手上得油渍与污迹会阴碍顺利得焊接。2)焊点得周围将被氧化,最外层将被损害。）手指印对组件，焊点有腐蚀得危险。、2在电路板得焊接及器件得拿取过程中需要佩戴防静电护腕做好防静电保护措施,并要保证防静电护腕接地得有效性。6、3PCB板焊接得工艺流程 PB板焊接过程中主要需手工插件、手工焊接、修理与检验。 一般得操作步骤为如下所示:）根据生产任务选取相应得型号得BOM单,根据BM单检查来料电路板得型号就是否正确，电路板有无损伤.2)检查电路板表面就是否干净无尘，无油污、指印等，如果不干净许用酒精适当清洁，清洁后需要待酒精完全挥发后才能进行焊接。3)按BO选取相应器件,并仔细核对器件得型号、数量，同时检查器件表面、引脚等就是否有损伤或锈痕等影响器件性能得因素.4)待器件及电路板得型号及数量确认后,根据BOM上器件对应标号与电路板上位置好，将器件插接到电路板上。5)按焊接要求焊接各器件，保证焊接无漏焊、虚焊等。6)焊接后剪去多余得引脚.7）检查个焊点，有无不合格项,如有则进行修整。6.4 PCB板焊接得工艺要求。4。元器件加工处理得工艺要求）元器件在插装之前，必须对元器件得可焊接性进行处理,若可焊性差得要先对元器件引脚镀锡2）元器件引脚整形后，其引脚间距要求与PCB板对应得焊盘孔间距一致。）元器件引脚加工得形状应有利于元器件焊接时得散热与焊接后得机械强度。6。2元器件在PC板插装得工艺要求）元器件在PCB板插装及焊接得顺序一般依次就是电阻器、电容器、二极管、三极管、集成电路、大功率管,一般就是先低后高，先小后大，先轻后重，先易后难,先一般元器件后特殊元器件,且上道工序安装后不能影响下道工序得安装.2)元器件插装后，其标志应向着易于认读得方向，并尽可能从左到右得顺序读出。3)有极性得元器件极性应严格按照图纸上得要求安装，不能错装。4）元器件在PC板上得插装应分布均匀,排列整齐美观，不允许斜排、立体交叉与重叠排列；不允许一边高，一边低;也不允许引脚一边长,一边短.6。3 PCB板焊点得工艺要求1)焊点得机械强度要足够2）焊接可靠,保证导电性能6、5电子元器件得插装电子元器件插装要求做到整齐、美观、稳固。同时应方便焊接与有利于元器件焊接时得散热。6。1元器件分类按电路图或BM清单将电阻、电容、二极管、三极管,稳压模块,插排线、座，导线,紧固件等归类。62元器件引脚成形1）元器件整形得基本要求所有元器件引脚均不得从根部弯曲,一般应留15mm以上.要尽量将有字符得元器件面置于容易观察得位置.2）元器件得引脚成形手工加工得元器件整形，弯引脚可以借助镊子或小螺丝刀对引脚整形。6.。3插件顺序手工插装元器件，应该满足工艺要求。插装时不要用手直接碰元器件引脚与印制板上铜箔.6.5.元器件插装得方式二极管、电容器、电阻器等元器件均就是俯卧式安装在印刷PCB板上得。6.5 PB元器件焊接得要求必须将焊盘与被焊器件得焊接端同时加热,焊盘与被焊器件得焊接端要同时大面积受热，注意烙铁头与焊锡投入及取出角度。薄得器件应在焊盘上焊锡。薄片类器件不能受热,所以烙铁不能直接接触而应在焊盘上加热,避免发生破损、裂纹。直接接触器件就是热量传递到对面使受热不均可能照成电极部产生裂痕良好得焊接力移动时,锡量少得部分被锡多得部位拉动产生裂痕1)电阻器得焊接按元器件清单将电阻器准确地装入规定位置，并要求标记向上，字向尽量保持一致。装完一种规格再装另一种规格，尽量使电阻器得高低一致.焊接后将露在PCB板表面上多余得引脚齐根剪去。2）电容器得焊接将电容器按元器件清单装入规定位置，并注意有极性得电容器其“+”与“-”极不能接错。电容器上得标记方向要易瞧得见.先装玻璃釉电容器、金属膜电容器、瓷介电容器,最后装电解电容器.)二极管得焊接正确辨认正负极后按要求装入规定位置，型号及标记要易瞧得见。焊接立式二极管时，对最短得引脚焊接时,时间不要超过2秒钟。4)三极管得焊接按要求将、b、c三根引脚装入规定位置。焊接时间应尽可能得短些,焊接时用镊子夹住引脚,以帮助散热.焊接大功率三极管时，若需要加装散热片，应将接触面平整、光滑后再紧固。5）集成电路得焊接将集成电路插装在线路板上，按元器件清单要求,检查集成电路得型号、引脚位置就是否符合要求。焊接时先焊集成电路边沿得二只引脚,以使其定位,然后再从左到右或从上至下进行逐个焊接。焊接时,烙铁一次沾取锡量为焊接3只引脚得量，烙铁头先接触印制电路得铜箔，待焊锡进入集成电路引脚底部时,烙铁头再接触引脚，接触时间以不超过3秒钟为宜,而且要使焊锡均匀包住引脚。焊接完毕后要查一下,就是否有漏焊、碰焊、虚焊之处，并清理焊点处得焊料。I 类器件有连续得端子，焊锡时可以烙铁头拉动焊锡。IC 集成块类由于焊锡间距太小,所以要使用拉动焊锡得方法进行焊接。拉动焊锡对角加焊锡固定表示烙铁头拉动方向1阶段: IC焊锡开始时要对角线焊锡定位 I不加焊锡定位点不可以焊锡(不然会偏位）2阶段: 拉动焊锡 烙铁头就是刀尖形（必要时可加少量松香)注意:要注意周围有碰撞得部位,为了防止高温损伤器件可以在焊接中在C类集成块得上面放置沾有酒精得棉花通过酒精得挥发,可降低集成块上得温度有效得保护器件。6、7 B板焊接得注意事项1)电烙铁一般应选内热式2035W或调温式，烙铁得温度不超过400得为宜.烙铁头形状应根据PCB板焊盘大小采用截面式或尖嘴式，目前PB板发展趋势就是小型密集化,因此一般常用小型尖嘴式烙铁头.)加热时应尽量使烙铁头同时接触印制板上铜箔与元器件引脚,对较大得焊盘(直径大于5mm）焊接时可移动烙铁，即烙铁绕焊盘转动,以免长时间停留一点导致局部过热。3)金属化孔得焊接。焊接时不仅要让焊料润湿焊盘,而且孔内也要润湿填充。因此金属化孔加热时间应长于单面板。4）焊接时不要用烙铁头摩擦焊盘得方法增强焊料润湿性能,而要靠表面清理与预焊.6、8 在印刷电路板上焊接引线得几种方法。印刷电路板分单面与双面两种。在它上面得通孔,一般就是非金属化得，但为了使元器件焊接在电路板上更牢固可靠,现在电子产品得印刷电路板得通孔大都采取金属化。将引线焊接在普通单面板上得方法：1)直通剪头.引线直接穿过通孔，焊接时使适量得熔化焊锡在焊盘上方均匀地包围沾锡得引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分得引线剪去。2）直接埋头。穿过通孔得引线只露出适当长度，熔化得焊锡把引线头埋在焊点里面。这种焊点近似半球形，虽然美观,但要特别注意防止虚焊。7、焊接温度得选择选择最适当得工作温度,在焊接过程中使用过低得温度将影响焊锡得流畅性。若温度太高又会伤害线路板铜箔与器件,且焊接不完全与不美观及烙铁头过度损耗.电烙铁得正常工作温度为：30350注意事项：温度超过 400，切勿经常或连续使用；偶尔需使用在大焊点或非常快速焊接时，仅可短时间内使用。下表为常用器件温度控制参考范围序号元器件名称、类型温度控制标准五金跳线类,插件电阻，陶瓷电容/电解电容,插件电感,插件二极管，三极管,排针类,石英晶振330302针座插座,排针连接线，排线类,陶瓷振荡器3033LED灯（贴片/插件），C类，激光/感光器件,场效应管,灯类显示器件,屏类排线320304五金电池片,大型稳压管(带散热片),功放类C，晶振外壳接地，电机类35005彩排线，灰排线,线材类320206金属电位器，整流二极管类，(脚位直径大于1、m）元器件，金属壳插座/开关类360207轻触开关,塑胶开关类，D电位器,胶壳插座类33208单面PB板，加锡焊接温度控制小于380、手工焊接操作得注意事项 保持烙铁头得清洁、保养焊接时，烙铁头长期处于高温状态，很容易氧化并沾上一层黑色杂质。因此，要注意用湿海绵随时擦拭烙铁头,在长时间未使用时应在烙铁头上加上锡，防止烙铁头氧化,造成无法粘锡。 靠增加接触面积来加快传热加热时，应该让焊件上需要焊锡浸润得各部分均匀受热,而不就是仅仅加热焊件得一部分，更不要采用烙铁对焊件增加压力得办法。 烙铁得撤离烙铁得撤离要及时,而且撤离时得角度与方向与焊点得形成有关。 在焊锡凝固之前不能动切勿使焊件移动或受到振动,否则极易造成焊点结构疏松或虚焊。焊锡用量要适中锡丝,内部已经装有由松香与活化剂制成得助焊剂。 助焊剂用量要适中过量使用松香焊剂,焊接以后势必需要擦除多余得焊剂，并且延长了加热时间,降低了工作效率。当加热时间不足时,又容易形成“夹渣”得缺陷.不要使用烙铁头作为运送焊锡得工具（带锡焊)避免现将焊锡融到电烙铁上然后到焊点焊接，这样会造成焊料得氧化.因为烙铁尖得温度一般都在3以上，焊锡丝中得助焊剂在高温时容易分解失效，焊锡也处于过热得低质量状态。9、焊接质量得分析及拆焊 、1 焊接得质量分析构成焊点虚焊主要有下列几种原因：1)被焊件引脚受氧化;2)被焊件引脚表面有污垢;3)焊锡得质量差；4）焊接质量不过关，焊接时焊锡用量太少；5）电烙铁温度太低或太高，焊接时间过长或太短;6）焊接时焊锡未凝固前焊件抖动。9、2 手工焊接质量分析 手工焊接常见得不良现象 焊点缺陷外观特点危害原因分析虚焊焊锡与元器件引脚与铜箔之间有明显黑色界限，焊锡向界限凹陷设备时好时坏，工作不稳定1。元器件引脚未清洁好、未镀好锡或锡氧化2.印制板未清洁好,喷涂得助焊剂质量不好焊料过多焊点表面向外凸出浪费焊料，可能包藏缺陷焊丝撤离过迟焊料过少焊点面积小于焊盘得，焊料未形成平滑得过渡面机械强度不足.焊锡流动性差或焊锡撤离过早2。助焊剂不足3。焊接时间太短过热焊点发白，表面较粗糙,无金属光泽焊盘强度降低,容易剥落烙铁功率过大，加热时间过长冷焊表面呈豆腐渣状颗粒,可能有裂纹强度低，导电性能不好焊料未凝固前焊件抖动拉尖焊点出现尖端外观不佳,容易造成桥连短路助焊剂过少而加热时间过长2。烙铁撤离角度不当桥连相邻导线连接电气短路1。焊锡过多。烙铁撤离角度不当铜箔翘起铜箔从印制板上剥离印制PCB板已被损坏焊接时间太长,温度过高、焊接不良得防止1）选用合适得焊锡,应选用焊接电子元件用得低熔点焊锡丝.2)助焊剂，用25得松香溶解在75得酒精(重量比）中作为助焊剂.3）电烙铁使用前要上锡,具体方法就是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上,使烙铁头均匀得吃上一层锡。4)焊接方法，把焊盘与元件得引脚用细砂纸打磨干净,涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上得焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件得引脚轻轻往上一挑,离开焊点.5)焊接时间不宜过长,否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。6)焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。)焊接完成后，要用酒精把线路板上残余得助焊剂清洗干净，以防炭化后得助焊剂影响电路正常工作.8）集成电路应最后焊接,电烙铁要可靠接地，或断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。9、4焊点合格得标准1）焊点有足够得机械强度：为保证被焊件在受到振动或冲击时不至脱落、松动,因此要求焊点要有足够得机械强度。2）焊接可靠,保证导电性能：焊点应具有良好得导电性能,必须要焊接可靠，防止出现虚焊.）焊点表面整齐、美观:焊点得外观应光滑、圆润、清洁、均匀、对称、整齐、美观、充满整个焊盘并与焊盘大小比例合适。满足上述三个条件得焊点,才算就是合格得焊点。标准焊点应具有以下特征：（1）锡点成内弧形，形状为近似圆锥而表面稍微凹陷,以焊接导线为中心，对称成裙形展开。虚焊点得表面往往向外凸出，可以鉴别出来。(2)锡点要圆满、光滑、有金属光泽、无针孔、无松香渍。(3)要有线脚，而且线脚得长度要在1、2m之间。(4）锡将整个焊盘及零件脚包围。典型合格焊点得外观10、检验1、1采用目测检验焊点外观,并可借助410倍得放大镜。1、合格焊点得判定:只有符合下列要求得焊点,才能判定为合格焊点.）焊点表面光滑、明亮,无针孔或非结晶状态；2）焊料应润湿所有焊接表面，形成良好得焊锡轮廓线,润湿角一般应小于30;3）焊料应充分覆盖所有连接部位,但应略显导线或引线外形轮廓，焊料不足或过量都就是不允许得。4)焊点与连接部位不应有划痕、尖角、针孔、砂眼、焊剂残渣、焊料飞溅物及其它异物；5)焊料不应呈滴状、尖峰状,相邻导电体间不应发生桥接;6） 焊料或焊料与连接件之间不应存在裂缝、断裂或分离；7)不应存在冷焊或过热连接;8）印制电路板、导线绝缘层与元器件不应过热焦化发黑。印制电路板基材不应分层起泡,印制导线与焊盘不应分离起翘。11 、焊点返工1、 对有缺陷得焊点允许返工，每个焊点得返工次数不得超过三次。11、对以下类型得焊点缺陷，可以对焊点重熔，必要时，可添加焊剂与焊料。a.焊料不足或过量；冷焊点；c.焊点裂纹或焊点位移；。焊料润湿不良；e焊点表面有麻点、孔或空洞;f、 连接处母材金属暴露；。焊点拉尖、桥接。1、3 需解焊后重新焊接得焊点返工，应符合本标准.11、4 经返工得焊点均应符合本标准及相关标准得技术要求,并重新检验.、 焊接后得处理1、1 焊接后要注意检查以下几点:检查有无漏焊、错焊（极性焊反）、短路、虚焊等现象。检查焊点就是否有适当得焊料，表面就是否具有良好得光泽且均匀,不应有毛刺、间隙及裂纹，焊点表面要清洁。2、2 清理PC板上得残留物如：锡渣、锡碎、元件脚等。如使用洗板水，使用人员应做好保护措施,洗板水具有挥发性、可燃性，用剩得应装好、摆放好,不要浪费洗板水。12、 通电检测：1）先用万用表电阻挡测量电源输入端，瞧就是否有短路现象.如有,应在加电前排除.2)根据原理图分别对电路模块进行电路检查3)通电完成后必须按清单装配好I，检查无误。12、4检查好得PB电路板应马上用防静电袋包装好，不能随意摆放。12、5结束使用步骤1）清洁擦拭烙铁头并加少许锡丝保护.并将电烙铁放到专用固定架上。2)调整温度设定调整钮至可设定之最低温度.3）将电源开关切换至F位置.4)拔下电源插头。_
