电气工作票实施细则PPT课件.ppt

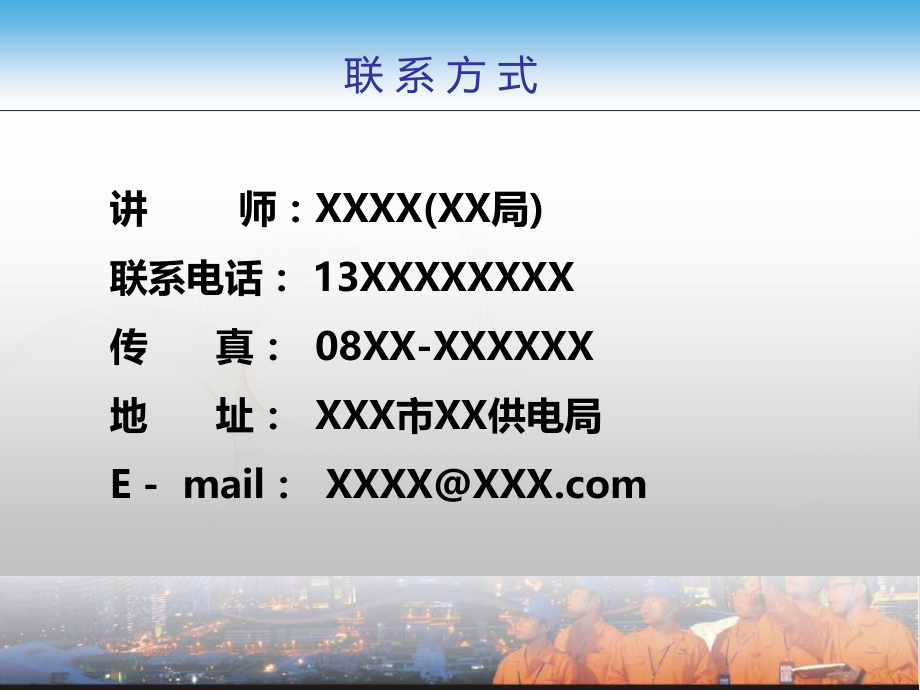

,制作：“两票”帮扶小组,云南电网公司电气工作票实施细则,培训课件,编写：云南电网公司,“,两票,”,编写小组,主编：杨锐良、何丙成、宁永胜,时间：,2011,年,7,月,联 系 方 式,讲 师：,XXXX(XX,局,),联系电话：,13XXXXXXXX,传 真：,08XX-XXXXXX,地 址：,XXX,市,XX,供电局,E-mail,：,XXXXXXX.com,我们的培训约定,跟上思路,不做太多的笔记；,随时欢迎您的提问题；,请将手机作消音处理；,请不要随便进出或走动,我会定时休息。,重点讲清楚三个问题,问题一：工作票是什么？,问题二：工作票能起到什么作用？,问题三：如何正确、规范的执行工作票？,一、工作票是什么？,在电气场所工作时，相关人员沟通、协作、明确职责、工作任务及范围、安全措施，履行有关,手续的书面依据。,事故案例一,为什么要有这个书面依据？,规范工作流程,追 责,工作有据可依,事故案例二,二、,工作票有什么作用？,明确工作任务及范围,明确安全措施,明确相关人员职责,规范手续办理,防止人身、电网、设备事故,三、怎样正确、规范执行工作票？,云南电网公司装设接地线、悬挂标示牌和装设遮栏实施细则,QG/YW-AJ-02-2009,云南电网公司电气工作票实施细则（修订）,QB/YW206-01-2008,公共部分知识学习,公共部分,适用范围,规定了执行电气工作票的主要原则及其管理制度。,适用于云南电网公司内电气设备的运行维护、检修、,试验、改（扩）建及线路跨越等工作。,在云南电网公司内从事运行维护、检修、试验、施工、,生产管理等有关人员，必须严格执行本细则的规定。,公共部分之使用范围,术语和定义,术语,外单位,运行维护单位,工作票会签人,专责监护人,工作班人员,双签发,计划工作时间,工作终结,工作票终结,一组电气装置,一个电气连接部分,公共部分之术语和定义,操作使用动词,合上 断开,拉开 装设地线,拆除地线 取下或给上,投入或切除 插入或拔出,悬挂或取下 投入或停用、切换、退出,公共部分之操作动词,相关人员职责,工作票签发人,工作票会签人,工作负责人,工作许可人,值班负责人,工作班人员,专责监护人,监督、管理,公共部分之人员职责,工作票执行要求,全部停电的工作,电气设备上及电气场所的工作,部分停电的工作,不停电工作,公共部分之工作票执行要求,变电站（线路）第一种工作票,在电气设备上及,变电站（线路）第二种工作票,电气场所工作方式,变电站第三种工作票,口头或电话命令,公共部分之工作票执行要求,一份工作票上的工作票签发人、工作负责人、工作许可人应由有资质的,3,个人分别担任，不允许在一份工作票上出现失去互相监督的情况。,工作票签发人,工作负责人,工作许可人,监督,监督,监督,公共部分之工作票执行要求,外单位工作规定,具有独立法人资格：两种人资格条件及备案流程。,无独立法人资格：非电专业工作流程。,现场勘查工作规定。,在运行变电站中引接工作电源规定。,公共部分之外单位工作规定,外单位工作流程,外单位,“,两种人,”,资质名单,备案,运行单位,下发,生产单位运行部门,外单位人员,办理外单位工作任务许可单,不用办理外单位工作任务许可单,外单位人员,核对身份,安全交底,办理工作票,工作,公共部分之外单位工作规定,工作票管理,工作票的打印、印刷,工作票幅面要求,变电站第一种、第二种,工作票和线路第一种,工作票。,A3,纸,变电第三种、线路第二种、,安全技术交底单、二次措施单、,电力线路分组工作派工单、,外单位工作任务许可单。,A4,纸,公共部分之工作票管理,变电工作票,线路工作票,种类,红联,绿联,红联,绿联,持票人,（保存）,运行人员,工作负责人,会签人（签发人）,工作负责人,工作票的分配,公共部分之工作票管理,编号原则,工作票编号按照,10,位阿拉伯数字进行编号，其原则如下：,第一、二、三种票和安全技术交底单应分开编号；,编号形式为：,-,-,-,年份，,4,位数字,月份，,2,位数字 编号，,3,位数字,1,为第一种工作票,种类号，,1,位数字,2,为第二种工作票,3,为第三种工作票,4,为安全技术交底单,如,2011,年,01,月，自编号为,“,001,”,的第一种工作票编号为：,2011-01-1-001,。,公共部分之工作票管理,计算机票：由生产管理信息系统自动生成；,手工票：从,“,701,”,起进行编号，,“,701,”,之前的自编号留给计算机，不重复。,如：计算机票,“,2011-07-1-070,”,；,手工票,“,2011-07-1-790,”,。,变电站工作票、安全技术,交底单的编号在一个变电,站内不允许重复，线路工,作票、安全技术交底单的,编号在一个线路运行维护,单位内不允许重复。,要求,公共部分之工作票管理,二次措施单：编号为每次使用二次措施单的自编号，对应一份工作票，二次措施单从,“,01,”,起顺序编号。,电力线路分组工作派工单：编号为每次使用的自编号，从,“,01,”,起顺序编号。,公共部分之工作票管理,生产管理信息系统工作票办理原则,工作票许可前,变电站工作票,在生产管理信息系统中办理工作票的填写、签发、接收手续后，许可手续可采取电脑和手工两种形式办理。,线路工作票,在生产管理信息系统中办理工作票的填写、签发手续后，将工作票打印两联，之后的工作票流程按手工票方式办理。,签名,工作班人员在工作负责人所执工作票背面左下方的空白处签名。,公共部分之工作票管理,工作票许可后,变电站工作票,工作许可人,须在工作许可、工作终结和工作票终结后及时将相应信息回填入生产管理信息系统中。,线路工作票,工作票签发人（会签人）,须在接到工作负责人关于,“,工作许可的时间,”,（第二种工作票指,“,开始开工时间,”,）、,“,终结报告的时间,”,（第二种工作票指,“,工作完成时间,”,）通报后及时将相应时间回填入生产管理信息系统中。,公共部分之工作票管理,检查与考核,工作票审查和装订,工作票执行完毕后，要对工作票进行分类保管，并经审核、检查，进行统计计算合格率，计算式为：,公共部分之工作票管理,不合格工作票,有下列情况之一者为不合格工作票：,工作票签发人、工作负责人、工作许可人不符合规定，,冒签名、漏签名或互相兼任,未按本细则的规定选用、填写工作票（含按规定应重新,填写工作票而未填写）,未按本细则的规定办理工作票的签发、接收、许可、工,作负责人变更、间断、延期、增加工作内容、工作终结,和工作票终结手续,未按本细则的规定盖章，印章颜色不符合规定,工作票编号不齐或有重号、错号,签名、日期不全及错误或用私章代签名,公共部分之工作票管理,工作票保管,所有已填写的工作票应由班组站或基层队所按月份进行分类保管。已执行的工作票，设备运行维护单位与外单位各保留一联备查。,按本细则的规定应填写二次措施单而未填写的，工作负责人所执的工作票不合格；应填写安全技术交底单而未填写的，变电站运行人员、线路工作票会签人所执工作票不合格,一份工作票上的工作负责人，在许可后同一时段内担任,另外一份工作票（配合停电线路单独办理的工作票除外）,的工作负责人或工作人员,公共部分之工作票管理,电气工作票,执行流程及要求,线路工作票,变电站工作票,电气工作票执行流程与要求,正确、规范的工作票执行流程一（变电工作票）,确定工作任务,确定工作负责人,危险点分析和辨识,进入变电站,办理进站手续,运行人员交底,选用工作票,填写工作票,签发工作票,会签工作票,接收工作票,实施安全措施,许可工作票,对工作班成员交底,实施工作,工作监护,工作负责人变更,工作间断与转移,工作票延期,增加工作内容,工作终结,工作票终结,变电站,正确、规范的工作票执行流程二（线路工作票）,确定工作任务,确定工作负责人,危险点分析和辨识,运行人员交底,选用工作票,填写工作票,签发工作票,会签工作票,接收工作票,实施安全措施,许可工作票,对工作班成员交底,实施工作,工作监护,工作负责人变更,工作间断与转移,工作票延期,增加工作内容,工作,终结,到运行维护单位办理工作票,运行维护单位,确定工作负责人,线路部分,班组或主管部门,指定,安全交底,要求,确定,工作负责人,工作班成员,变电工作票之确定工作负责人,具有法人资格的外单位在运行中变电站开展设备检修、防腐、调试及改（扩）建等工作时，,选用工作票前,由变电站运行人员填写,“,变电站安全技术交底单,”,后，对工作负责人进行安全技术交底。,运行人员交底,先交底再办理工作票！,变电工作票之运行人员交底,如何填写安全技术交底单,填写前要求：,运行单位参加的人员必须掌握现场设备情况，外单位参加的人员必须掌握施工情况，由双方在选用工作票前共同完成。,填写依据：,外单位工作任务,1,对工作的要求,2,相关图纸资料,3,现场实际情况,4,变电工作票之运行人员交底,具体填写内容,“,施工应采取的安全措施,”,栏：按照变电站（线路）第一种工作票、第二种工作票的安全措施要求填写。,变电工作票之运行人员交底,“,注意事项,”,栏如下：,“,工作地点存在带电设备位置或运行设备,”,栏：应填写变电站工作地点保留或应注意的带电母线、导线、隔离开关及其他设备；,“,对施工人员的要求,”,栏：填写对施工人员在工作期间的衣着和行为的要求；,“,对施工机具的要求,”,栏：填写对施工机具要求，特别是大型施工机具的限制要求；,变电工作票之运行人员交底,“,对现场施工环境保护的要求,”,：填写对现场环境保护的要求；,“,施工过程中与运行人员联系的有关事项,”,栏：填写联系人姓名及联系电话。,“,其他应采取的安全措施及注意事项,”,栏：填写线路施工应采取的其他安全措施及注意事项；,线路交底单中特有,变电工作票之运行人员交底,“,运行部门代表签名,”,栏：填写参与交底的变电站（含集控站、变运班）运行人员、线路运行人员姓名；,“,工程施工单位代表签名,”,栏：填写接受交底的外单位工作负责人姓名。,线路部分,变电工作票之运行人员交底,使用设备运行维护单位的工作票。,使用施工单位的工作票。,选用工作票,变电工作票之选用工作票,通信专业人员进入变电站如何办理工作票,按变电站要求办理进站手续。,通信分公司人员：办理通信分公司工作票，告知供电,在通信分公司 局人员，不需双签发,的设备上工作,非通信分公司人员：办理通信分公司工作票，告知供电局,进入变电 人员，需要双签发（通信分公司与,外单位双签发）,站工作,在非通信分公司：办理供电局工作票，需要双签发（通信分公司与,的设备上工作 供电局双签发）,变电工作票之选用工作票,因工作需要，进入变电站进行现场了解、熟悉设备（含二次回路调查）的有关工作人员，无需办理工作票，但必须由运行人员陪同。,我来变电站进行现场勘察，我带了外单位工作任务许可单，要办工作票吗？,变电工作票之选用工作票,在二次设备及回路工作，除办理变电站第一种工作票、第二种工作票外，还要办理二次措施单。,我要检修保护装置，我办理了工作票，还要填什么！,变电工作票之选用工作票,以下情况可以只办理一份工作票,同一电压等级、同时停送电、不会触及带电导体的几个电气连接部分范围内的工作。,几个电气连接部分依次进行不停电的同一类型工作（一份第二种工作票）。,一个电气连接部分或一组电气装置全部停电，在不同地点的工作（包括相关二次回路两端的工作），在安全措施完善的情况下。,变电工作票之选用工作票,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,3M,PM,刘家冲线,A,B,C,13037,130,1305,1303,1306,线路,TV,13060,13067,3M,PM,128,与,130,间隔同在一张调度,“,检修停电申请,”,中，停复电时间为同一时间，此种情况应办几张工作票？,工作地点,工作地点,结论：可办理一张工作票！,变电工作票之选用工作票,工作本身不需一次设备停电时，无论一次设备停电与否，根据工作需要可办理第二种或第三种工作票。,我们的工作不需一次电气设备停电，我们办理第二种或第三种工作票！,变电工作票之选用工作票,第一种工作票：已与运行设备连接且无明,显的断开点,在已投入运行的变电,站中进行改、扩建工作,第二种工作票：新建设备未与运行设备连接或,虽已连接，但有明显的断开点，且,安全距离足够、安全措施正确完备,如下例所示。,变电工作票之选用工作票,刘家冲线,A,B,C,13037,130,1305,1303,1306,线路,TV,13060,13067,3M,PM,此间隔没有移交运行单位，此隔离开关工作应办理,哪种工作票,。,变电第一种,无明显断开点,变电工作票之选用工作票,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,3M,PM,有明显断开点，办理变电站第二种工作票。,变电工作票之选用工作票,既有高压试验，又有一次检修和二次继电保护工作时，如何办理工作票？,办理一张工作票,检修与高压试验,工作地点相同,分别办理工作票,大致分为两种情况,检修与高压试验工作地点不同,变电工作票之选用工作票,检修与高压试验工作地点相同，办理一张工作票的情况,原则：,在一个电气连接部分或一组电气装置同时有检修和高压试验时，可办理一份工作票，试验前应得到工作负责人的同意，并且此工作负责人必须能全局掌握工作的开展。,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,此处有,检修,。,此处有,高压试验,变电工作票之选用工作票,检修与高压试验工作地点相同，分别办理工作票的情况,两张票：一次检修和继电保护一张票、高压试验一张票,三张票：一次检修一张票、继电保护一张票、高压试验一张票,变电工作票之选用工作票,两张票的情况,若一次检修（不含高压试验）和继电保护工作共用一份工作票时，该份工作票在高压试验工作票发出后可以不收回，可以在做好相关安全措施后，只可同时开展在保护室进行的继电保护工作，但一次检修工作必须停止，且须由高压试验工作票的工作负责人同意，并在高压试验与继电保护的四联工作票,“,备注,”,栏内注明情况，填写时间并签名。,变电工作票之选用工作票,三张票的情况,若一次检修（不含高压试验）和继电保护工作分别办理工作票时，高压试验工作票发出前，须将一次检修工作票收回，继电保护工作票可以不收回，可以在做好相关安全措施后，同时开展只在保护室进行的继电保护工作，但其他工作必须停止，且须由高压试验工作负责人同意，并在高压试验与继电保护的四联工作票,“,备注,”,栏内注明情况，填写时间并签名,变电工作票之选用工作票,检修与高压试验工作地点不同的情况,原则：,在一个电气连接部分或一组电气装置，如加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有短路接地线时，可在断开点的一侧进行试验，另一侧可继续工作。但此时在断开点应由高压试验人员悬挂,“,止步，高压危险,”,的标示牌，并设专人监护。,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,高压试验地点。,3M,PM,检修地点。,止步，,高压危险,变电工作票之选用工作票,在一电气连接部分或一组电气装置，未拆除一次回路接线或未解开二次回路接线的情况下，在进行加压试验前必须停止其他相关工作。,主接线简图,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,高压试验地点。,3M,PM,检修地点。,停止工作。,变电工作票之选用工作票,无人值班变电站如何办理工作票,本单位人员,无人值班,变电站工作,外单位人员,变电工作票之选用工作票,本单位人员到无人值班变电站工作的情况,变电站第一种工作票：首次开工许可和工作终结必须现场办理。,不涉及运行人员电气操作：可以,进行电话许可和终结，安全措施由,工作负责人实施。,变电站第二种工作票,涉及运行人员电气操作：许可和,终结必须现场办理。,变电工作票之选用工作票,变电站第三种工作票：可以电话办理许可和终结手续。,工作负责人变更、延期、工作间断、增加工作内容可以电话办理相关手续。,工作过程中，涉及电气操作配合工作时，运行人员必须现场进行，并立即在双方工作票,“,备注,”,栏做好记录。,变电工作票之选用工作票,外单位人员到无人值班变电站工作的情况,外单位人员担任工作负责人的工作票许可和终结手续必须现场完成。,变电工作票之选用工作票,如何选用变电工作票,高压设备上工作需要全部停电或,部分停电者；,填用变电站第一种工作票的工作 在电气场所工作需要高压设备全部,停电或部分停电者；,二次系统工作，需将高压设备停电者。,工作只要需要变电站一次设备停电者，填用变电站第一种工作票。,变电工作票之选用工作票,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,3M,PM,此种运行方式下，如,128,断路器本体有检修，应办理,哪种工作票,应办：变电第一种工作票,变电工作票之选用工作票,带电作业和在带电设备外壳上的工作；,填用变电站第二,种工作票的工作,控制盘和低压配电盘、配电箱上的工作；,二次系统的工作，无需将高压设备停电者。,工作只要是在电气设备上工作，不需一次设备停电者，填用变电站第二种工作票。,变电工作票之选用工作票,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,此运行方式下,128,断路器机构箱刷漆，应选哪种工作票。,变电工作票之选用工作票,闲云庄线,A,B,C,12837,128,1285,1283,1286,线路,TV,12860,12867,3M,PM,A,B,C,13037,130,1305,1303,1306,线路,TV,13060,13067,3M,PM,此间隔没有移交运行单位，在虚线框内进行检修、安装或试验，应办理,哪种工作票,。,此间隔已经移交运行单位，在虚线框内进行检修、安装或试验，应办理,哪种工作票,。,变电第一种,变电第二种,变电工作票之选用工作票,改、扩建工作的土建不需运行设备停电者；,运输与装卸大型物件不需运行设备停电者；,填用变电站第三 生产性建筑设施修缮不需运行设备停电者；,种工作票的工作,在开关场、高压室的照明回路上工作无需将运行设,备停电者；,消防、绿化、保洁等不需运行设备停电者。,工作只要是在变电站工作，不涉及运行电气设备者，填用变电站第三种工作票。,变电工作票之选用工作票,口头或电话命令的工作为：,事故特巡、事故抢修、紧急缺陷处理,.,设备在,8h,内无法恢复的，则应补办工作票；,8h,的时间是从设备故障开始计算的。,只有,8,小时！,变电工作票之选用工作票,变电站（含集控站、变运班）运行人员开展下列工作：,电压互感器、电容器、站用变等的高压侧熔断器更换工作。,设备定期维护和日常维护工作。,集控站对所集控的变电站进行遥控试验。,变电工作票之选用工作票,口头或电话命令的工作，不需填用工作票。,事故抢修、紧急缺陷处理工作必须经变电站运行人员或值班调度员同意，变电站运行人员或值班调度员应及时将工作负责人姓名、工作任务、采取的安全措施、工作开始时间和结束时间,记入值班记录,内。,不办理工作票，并不等于不履行工作许可手续,!,变电工作票之选用工作票,以下工作需要办理二次措施单,在,35kV,及以上的主变压器保护、母线保护、断路器失灵保护、备用电源自动投切装置、远方跳闸装置、低频低压减载装置、有连跳回路的变压器保护及其他具有连锁回路的继电保护及自动装置二次回路上工作；,变电工作票之选用工作票,在,110kV,及以上线路保护及自动装置回路上的工作；,在,110kV,及以上运行中的互感器二次回路、纵联保护通道及相关设备上的工作；,在综合自动化二次回路上的工作；,需要将运行中的继电保护和自动装置的直流、交流、信号电源临时拆开和更换的工作。,线路部分,变电工作票之选用工作票,要求：由工作负责人填写，填写工作票前，必须掌握、核对现场情况。,使用生产管理信息系统填写：工作票编号由生产管理信息系统自动生成。,填写工作票,变电工作票之填写工作票,手工填写工作票的相关内容时，用蓝、黑颜色的钢笔（碳素笔、圆珠笔）填写。,要求：内容正确、字迹清晰，一式两联，不得任意涂改（包括用涂改液、涂黑或用刀片刮）。,如有个别非关键词错、漏、多字需要修改时，应字迹清楚，且一份工作票中非关键词错、漏、多字的修改不得超过,3,处，总共不得超过,3,个字，否则应予作废,。,变电工作票之填写工作票,修改方式,错别字：,漏字：,多字：,作,电气工 做 票填写,作,电气工 票填写,电气工作作票填写,变电工作票之填写工作票,工作票执行过程中存在安全隐患，,危及人身和设备安全,，,终止工作或关键词出现错、漏、多字情况时,，该工作票予以,作废,，在,“,备注,”,栏注明原因，并,重新办理工作票,。,变电工作票之填写工作票,工作票上不许修改的地方：,断路器、隔离开关、接地开关等设备的名称和编号及连接片功能名称，有效保护范围内接地线安装位置及编号；,断开、拉开、合上、取下、给上、投入、切除、短接、拆除等操作使用动词；,有关设备编号的阿拉伯数字，甲、乙，一、二，,、,，,A,、,B,等；,工作许可时间、工作终结时间。,变电工作票之填写工作票,工作票内数字的填写方式,时间、设备运行编号、操作顺序号、电压等级、杆塔号、计量单位前的数字等均使用,0,、,1,、,2,、,3,阿拉伯数字符号组成。,时间：时间按照公历的年、月、日和,24,小时制北京时间填写，年按,4,位数填写，,“,月、日、时、分,”,均须填写两位数，不足两位数的在前面加,0,。,设备编号：线路回数、母线的分段编号用甲、乙等或罗马数字（,、,、,等）书写。,计量单位书写应符合法定计量要求。,变电工作票之填写工作票,工作班人员如有外协人员配合工作，工作负责人应在备注栏内注明：外协人员多少人，指定工作班人员（正式人员）,负责监督其施工作业中的安全。,变电工作票之填写工作票,变电站工作票中除,“,工作负责人变更,”,、,“,延期,”,、,“,工作间断,”,栏和工作负责人所执的变电站第一种工作票中,“,工作票终结,”,栏外，其他栏不允许空白；不存在或确实没有的，文字部分应填,“,无,”,（同一栏中的签名允许空白），数字部分应划,“,/,”,。,无,无,变电工作票之填写工作票,工作票各栏目填写后，若票面空间不够，在相应栏目内右下角写明接附页；另用,A4,纸一式两联，写好作为附页，黏附在工作票后。附页各栏目补充内容及标题应分别注明，格式与工作票中相应栏目格式相同，附页上的编号与该工作票同号。,变电工作票之填写工作票,备注栏由工作票签发人、工作负责人、值班负责人和工作许可人填写，应填写备注时间并签名。,变电工作票之填写工作票,工作票各栏目填写后，若票面空间不够，在相应栏目内右下角写明接附页；另用,A4,纸一式两联，写好作为附页，粘附在工作票后。附页各栏目补充内容及标题应分别注明，格式与工作票中相应栏目格式相同，附页上的编号与该工作票同号。,变电工作票之填写工作票,对于布置复杂的电气设备，或在线路交叉跨越处的工作及设备接线方式进行改造的工作，用文字表达未能完全清楚时，应附停电检修（施工）范围简图，并在图中用颜色来区分带电、不带电和接地部分（红色代表带电、蓝色代表不带电、黑色代表接地），以保证实施安全措施时的正确完备。,变电工作票之填写工作票,如何,填写变电站工作票内各栏目？,“,站名,”,栏：由工作负责人填写工作地点所在的变电站电压等级和名称；单独设置的集控站只需填写名称，如,“,变电管理所（运行分局）,集控站,”,。,变电工作票之填写工作票,“,编号,”,栏：由值班负责人按规定的要求填写或生产管理信息系统自动生成。,变电工作票之填写工作票,“,工作负责人,”,栏：由工作负责人填写自己姓名。,变电工作票之填写工作票,“,单位和班组,”,栏：由工作负责人填写单位和班组名称。班组与变电站属于同一主管单位不必填单位名称；多班组工作时，应分别填写班组名称。,变电工作票之填写工作票,单位和班组填写案例分析：,保护一班、珠海优特公司,答案：不正确？,存在问题：,1,、工作票的安全责任主体无法识别，工作中发生安全事故由谁承担；,2,、此种情况厂家人员一般都是外协人员，而不可能是一个班组；,3,、两个单位，工作票签发人无法选择。,规定：,单位和班组：此栏只能填写同一单位的班组。,请问此栏填写是否正确？,变电工作票之填写工作票,“,计划工作时间,”,栏：由工作负责人填写工作的计划开始时间和结束时间。有设备检修申请时，计划工作时间的填写应在,调度批准的设备检修申请,停复电时间范围内。,变电工作票之填写工作票,“,工作班人员,”,栏：由工作负责人填写。,一个班组工作：填写本班组参加该项工作的人,员姓名，超过四人的只填写四人，后面加,两种情况,“,等,”,，工作负责人不用重复填写。,多个班组工作：只填写班组负责人姓名并注明,该班组人数。工作负责人兼任一个班组负责人,时，重复填写该工作负责人员姓名。,变电工作票之填写工作票,变电工作票之填写工作票,“,共,人,”,栏：填写包括工作负责人在内的所有工作人员的总数。,不要忘记把你自己算进去！,变电工作票之填写工作票,工作票填写中最难填写（审查）的栏目？,1,、工作任务,2,、工作地点,3,、工作要求的安全措施,它们之间的联系是什么呢,!,变电工作票之填写工作票,1,、工作任务,2,、工作地点,3,、工作要求的安全措施,要做什么？,表明,表明,表明,在哪里做？,如何安全做？,工作票填写与审查技巧分析,变电工作票之填写工作票,明确了工作任务,分析出工作地点,找出工作时要求的安全措施,要做什么？,在哪里做？,如何安全做？,通过以上的逻辑可得出的结论！,变电工作票之填写工作票,“,工作任务,”,栏：由工作负责人填写该项工作任务名称，概括说明设备检修、试验及设备更改、安装、拆除等项目，工作任务中的内容不能超过设备停电检修申请所涵盖的范围；当涉及的工作地点较多时可填写为：全站、保护室、主控室、,kV,高压室、,kV,开关场等。,变电工作票之填写工作票,“,工作地点,”,栏：由工作负责人填写实际工作主要场所。当涉及的工作地点较多时可填写为：全站、保护室、主控室、,kV,高压室、,kV,开关场等。,变电工作票之填写工作票,工作要求的安全措施栏。,第一种工作票的安全措施栏。,“,应断开（拉开）的断路器和隔离开关（注明编号）,”,栏：,以工作地点为核心，根据,实际勘查,的情况和主结线图，分析出需断开哪些断路器和拉开隔离开关，才能满足工作地点全部停电的目的，然后将这些断路器或隔离开关分别填入对应的栏目内,变电工作票之填写工作票,旁路母线,闲云庄线,刘家冲线,1306,1303,1305,130,13067,C,B,A,A,B,C,12837,128,1285,1283,1286,11550,1155,1153,115,11537,11557,旁路,110kV,段母线,线路,TV,主接线简图,线路,TV,假设：这把刀闸需要检修。,12860,12867,128,、,115,1285,、,1286,、,1283,、,1155,、,1153,、,1305,变电工作票之填写工作票,变电工作票之填写工作票,“,应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路,”,栏：,根据应断的断路器和应拉开的隔离开关及以电压互感器等，对应填写这些设备应投切的相关直流电源、低压二次回路中的元件，并填入对应的栏目内。,变电工作票之填写工作票,旁路母线,闲云庄线,刘家冲线,1306,1303,1305,130,13067,C,B,A,A,B,C,12837,128,1285,1283,1286,11550,1155,1153,115,11537,11557,旁路,110kV,段母线,线路,TV,主接线简图,线路,TV,12860,12867,断开,128,、,115,断路器操作电源、储能电源空气开关，断开闲,云庄线、旁路母线,TV,二次空气开关。,变电工作票之填写工作票,“,应合接地开关（注明编号）、装接地线（注明确实地点）、应设绝缘挡板,”,栏：根据工作地点栏，分析哪些工作地点需要合上接地开关或者装设接地线后方能避免突然来电的危险，并填入对应的栏目内。,变电工作票之填写工作票,旁路母线,闲云庄线,刘家冲线,1306,1303,1305,130,13067,C,B,A,A,B,C,12837,128,1285,1283,1286,11550,1155,1153,115,11537,11557,旁路,110kV,段母线,线路,TV,主接线简图,线路,TV,12860,12867,1,、,12867,、,11557,；,2,、在,1285,隔离开关靠旁路母线侧装设三相短路接地线一组。,变电工作票之填写工作票,“,应设遮栏，应挂标示牌（注明位置）,”,栏：,几个常用标示牌介绍,禁止合闸，有人工作,禁止攀登，高压危险,在此工作,止步，高压危险,从此上下,禁止合闸，线路有人工作,变电工作票之填写工作票,从此进出,根据工作地点栏的内容，在对应的工作地点悬挂即可。,110kV,闲云庄线,1285,隔离开关处,1,、在,1285,隔离开关构支架上悬挂,“,在此工作,”,标示牌；,2,、在,128,、,115,断路器及,1285,、,1286,、,1283,、,1155,、,1153,、,1305,隔离开关操作把手上悬挂,“,禁止合闸，有人工作,”,标示牌；,3,、在,1285,隔离开关处装设安全围栏，并在围栏上悬挂,“,止步，高压危险,”,标示牌；,4,、在,1283,、,1305,隔开关操构架上悬挂,“,禁止攀登，高压危险,”,标示牌。,变电工作票之填写工作票,在此工作,在一经合闸即可送电至检修设备的（边缘设备）操作把手或机构箱上悬挂即可。,1,、在,1216,隔离开关构加上悬挂,“,在此工作,”,标示牌；,2,、在,1211,、,1212,、,1215,隔离开关操作把手上悬挂,“,禁止合闸，有人工作,”,标示牌；,3,、在,1216,隔离开关处装设安全围栏，并在围栏上悬挂,“,止步，高压危险,”,标示牌；,4,、在,1226,、,1206,隔开关操构架上悬挂,“,禁止攀登，高压危险,”,标示牌。,变电工作票之填写工作票,禁止合闸，有人工作,看看工作地点相邻的哪些一次设备是带电的，并在这些设备上或者工作地点装设的安全围栏上悬挂即可。在工作人员进出的路口悬挂,“,从此进出,”,标示牌。,110kV,闲云庄线,1285,隔离开关处,1,、在,1285,隔离开关构加上悬挂,“,在此工作,”,标示牌；,2,、在,128,、,115,断路器及,1285,、,1286,、,1283,、,1155,、,1153,、,1305,隔离开关操作把手上悬挂,“,禁止合闸，有人工作,”,标示牌；,3,、在,1285,隔离开关处装设安全围栏，并在围栏上悬挂,“,止步，高压危险,”,标示牌，在出入口悬挂,“”,从此进出标示牌；,4,、在,1283,、,1305,隔开关操构架上悬挂,“,禁止攀登，高压危险,”,标示牌。,变电工作票之填写工作票,止步，高压危险,从此进出,应在工作地点上方和相邻同类型、本间隔带电设备的构架悬挂即可。,110kV,闲云庄线,1285,隔离开关处,1,、在,1285,隔离开关构加上悬挂,“,在此工作,”,标示牌；,2,、在,128,、,115,断路器及,1285,、,1286,、,1283,、,1155,、,1153,、,1305,隔离开关操作把手上悬挂,“,禁止合闸，有人工作,”,标示牌；,3,、在,1285,隔离开关处装设安全围栏，并在围栏上悬挂,“,止步，高压危险,”,标示牌；,4,、在,1283,、,1305,隔开关操构架上悬挂,“,禁止攀登，高压危险,”,标示牌。,变电工作票之填写工作票,禁止攀登，高压危险,看看哪些是运行设备、哪些是检修设备，原则是,“,什么少围什么,”,，即检修设备少围检修设备、运行设备少围运行设备。,安全围栏：,变电工作票之填写工作票,“,线路对侧安全措施：要求线路对侧接地（是,/,否）：,”,栏：由工作负责人填写。需要时填写,“,是,”,，不需要时填写,“,否,”,。,“,需办理二次设备及回路工作安全技术措施单（是,/,否）：,，共,张,”,栏：在签发前由工作负责人填写，需要时填写,“,是,”,，不需要时填写,“,否,”,（张数在办理工作终结前由工作负责人在两联工作票中填写）。,变电工作票之填写工作票,第二种工作票的安全措施栏。,”,工作条件,”,栏：由工作负责人填写：,相关高压设备状态：,“,不停电,”,或,“,不需要停电,”,。,相关直流、低压及二次回路状态：,“,停电,”,或,“,不停电,”,。,变电工作票之填写工作票,“,应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路,”,栏：由工作负责人填写投切直流电源（空气开关、熔断器）、连锁开关、,“,远方,/,就地,”,选择开关、低压及二次回路的名称，填写时应注明动词。,变电工作票之填写工作票,“,应设遮栏、应挂标示牌（注明位置）,”,栏：由工作负责人填写在什么地方（设备）装设遮栏、围栏和悬挂标示牌，标示牌应填写标示牌内容。,变电工作票之填写工作票,“,需办理二次设备及回路工作安全技术措施单（是,/,否）：,，共,张,”,栏：在签发前由工作负责人填写，需要时填写,“,是,”,，不需要时填写,“,否,”,（张数在办理工作终结前由工作负责人在两联工作票中填写）。,变电工作票之填写工作票,工作票签发人签名：,赵,工作票会签人签名：,刘,签发,需办理二次设备及回路工作安全技术措施单（是,/,否）：,否,，共,/,张。,线路对侧安全措施：要求线路对侧接地（是,/,否）：,是,应设遮栏、应挂标示牌（注明位置）：,在,1285,隔离开关构架上悬挂,“,在此工作,”,标示牌；,在,128,、,115,断路器、,1283,、,1286,、,1285,、,1153,、,1155,、,1305,隔离开关操作把手上悬挂,“,禁止合闸，有人工作,”,标示牌；,在,1285,隔离开关周围装设围栏，在围栏上悬挂,“,止步，高压危险！,”,标示牌；,在,1283,、,1305,隔离开关构架上悬挂,“,禁止攀登，高压危险,”,标示牌；,应合接地开关（注明编号）、装接地线（注明确实地点）、应设绝缘挡板：,合上,12867,，在,1286,隔离开关靠旁路母线侧装设三相短路接地线一组。,(,共,1,组,),应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路：,断开,128,、,115,断路器操作电源、电机储能电源空气开关；,断开,110kV,闲云庄线线路,TV,、旁路母线,TV,二次侧空气开关。,隔离开关：,1283,、,1286,、,1285,、,1153,、,1155,、,1305,断路器：,128,、,115,应断开（拉开）断路器和隔离开关（注明编号）,工作要求的安全措施,工作地点：,工作任务：,工作班人员：李,、陈,、赵,、钱,等,共,7,人,自,2010,年,01,月,20,日,07,时,30,分,至,2010,年,01,月,20,日,20,时,00,分,计划工,作时间,工作负责人：,李峰,单位和班组：,公司变电检修队五班,110kV,闲云庄线,1285,隔离开关更换,110kV,闲云庄线,1285,隔离开关处,变电工作票之填写工作票,第三种工作票工作要求的安全措施栏：必要时，由工作负责人填写在什么地方（设备）装设遮栏、围栏和悬挂标示牌，标示牌应填写标示牌内容。,变电工作票之填写工作票,“,签发,”,栏：签发人填写姓名签发。工作票会签人填写姓名会签。变电站第三种工作票不用签发。,变电工作票之填写工作票,“,接收,”,栏：由审核并接收该工作票的值班负责人填写接收时间并签名。,变电工作票之填写工作票,“,工作许可,”,栏,需补充或调整
