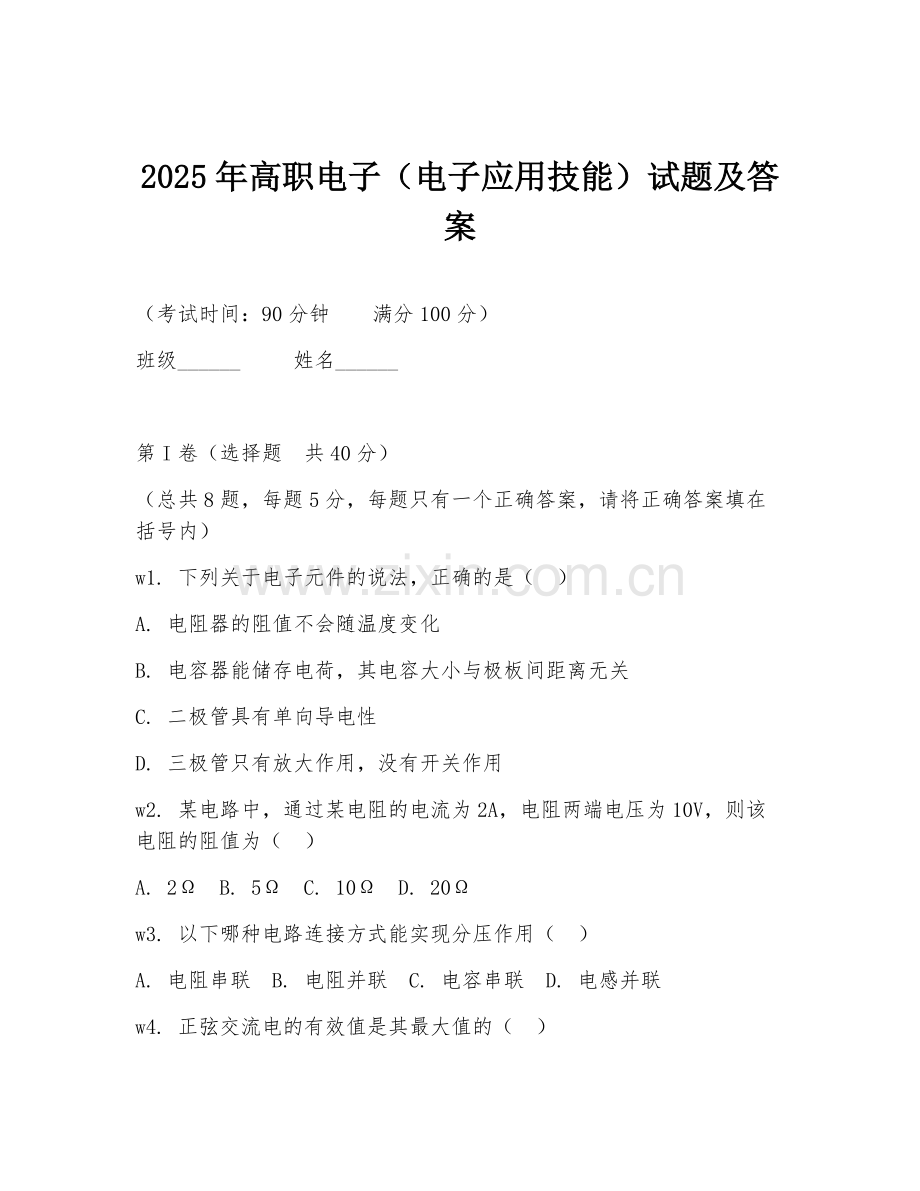

2025年高职电子（电子应用技能）试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题 共40分）
（总共8题，每题5分，每题只有一个正确答案，请将正确答案填在括号内）
w1. 下列关于电子元件的说法，正确的是（ ）
A. 电阻器的阻值不会随温度变化
B. 电容器能储存电荷，其电容大小与极板间距离无关
C. 二极管具有单向导电性
D. 三极管只有放大作用，没有开关作用
w2. 某电路中，通过某电阻的电流为2A，电阻两端电压为10V，则该电阻的阻值为（ ）
A. 2Ω B. 5Ω C. 10Ω D. 20Ω
w3. 以下哪种电路连接方式能实现分压作用（ ）
A. 电阻串联 B. 电阻并联 C. 电容串联 D. 电感并联
w4. 正弦交流电的有效值是其最大值的（ ）

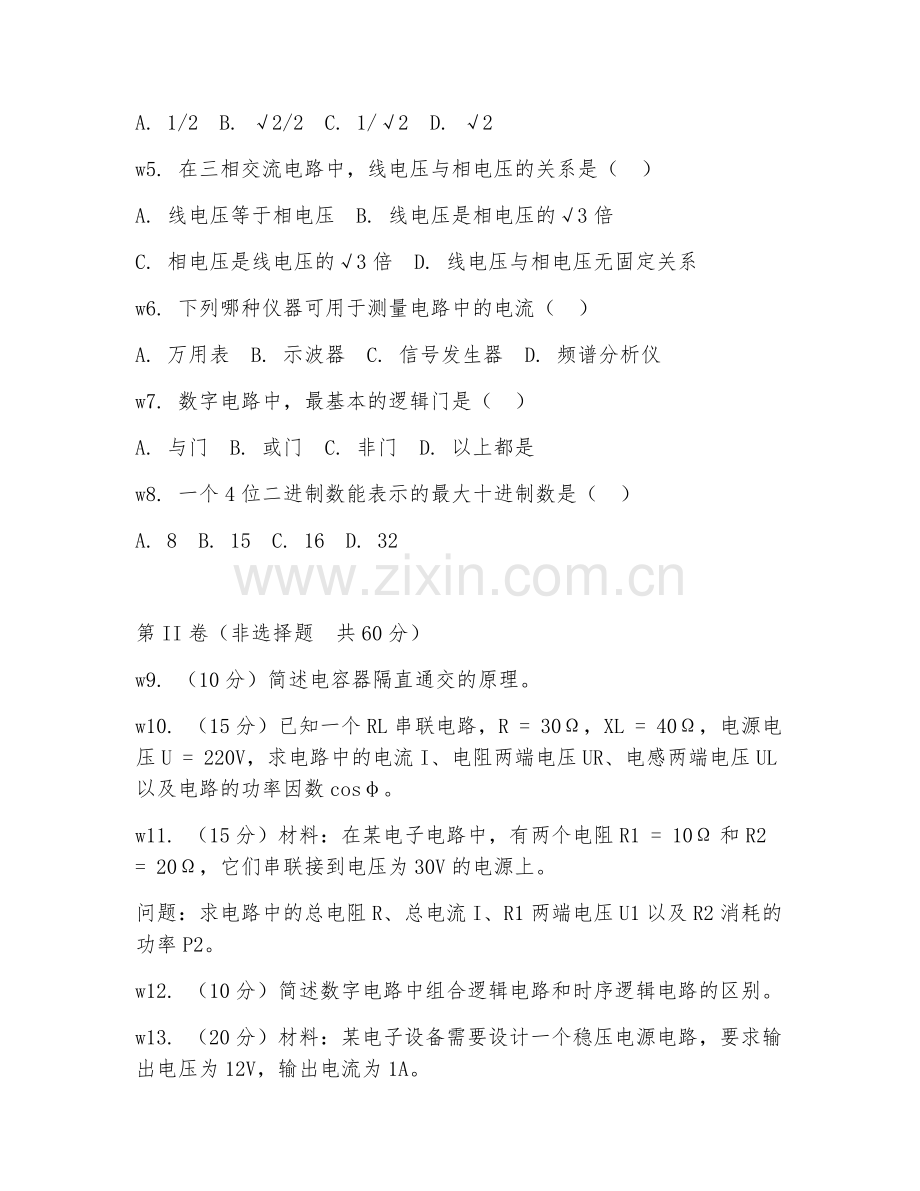

A. 1/2 B. √2/2 C. 1/√2 D. √2
w5. 在三相交流电路中，线电压与相电压的关系是（ ）
A. 线电压等于相电压 B. 线电压是相电压的√3倍
C. 相电压是线电压的√3倍 D. 线电压与相电压无固定关系
w6. 下列哪种仪器可用于测量电路中的电流（ ）
A. 万用表 B. 示波器 C. 信号发生器 D. 频谱分析仪
w7. 数字电路中，最基本的逻辑门是（ ）
A. 与门 B. 或门 C. 非门 D. 以上都是
w8. 一个4位二进制数能表示的最大十进制数是（ ）
A. 8 B. 15 C. 16 D. 32

第II卷（非选择题 共60分）
w9. （10分）简述电容器隔直通交的原理。
w10. （15分）已知一个RL串联电路，R = 30Ω，XL = 40Ω，电源电压U = 220V，求电路中的电流I、电阻两端电压UR、电感两端电压UL以及电路的功率因数cosφ。
w11. （15分）材料：在某电子电路中，有两个电阻R1 = 10Ω和R2 = 20Ω，它们串联接到电压为30V的电源上。
问题：求电路中的总电阻R、总电流I、R1两端电压U1以及R2消耗的功率P2。
w12. （10分）简述数字电路中组合逻辑电路和时序逻辑电路的区别。
w13. （20分）材料：某电子设备需要设计一个稳压电源电路，要求输出电压为12V，输出电流为1A。
问题：请画出一个简单的线性稳压电源电路原理图，并说明各元件的作用。

答案：
w1. C
w2. B
w3. A
w4. C
w5. B
w6. A
w7. D
w8. B
w9. 电容器具有储存电荷的特性。当直流信号输入时，电容器充电至稳定状态，相当于开路，阻止直流电流通过，实现隔直。而对于交流信号，电容器不断地进行充放电，形成交变电流，从而允许交流信号通过，实现通交。
w10. 先求总阻抗Z = √(R² + XL²) = √(30² + 40²) = 50Ω，电流I = U/Z = 220/50 = 4.4A，UR = IR = 4.4×30 = 132V，UL = IXL = 4.4×40 = 176V，功率因数cosφ = R/Z = 30/50 = 0.6。
w11. 总电阻R = R1 + R2 = 10 + 20 = 30Ω，总电流I = U/R = 30/30 = 1A，U1 = IR1 = 1×10 = 10V，P2 = I²R2 = 1²×20 = 20W。
w12. 组合逻辑电路的输出仅取决于当前的输入信号，没有记忆功能。而时序逻辑电路的输出不仅取决于当前输入，还与电路原来的状态有关，具有记忆功能，通常包含触发器等存储元件。
w13. 原理图：电源变压器将市电降压，整流二极管将交流电整流为直流电，滤波电容滤除脉动成分，稳压管或稳压芯片实现稳压输出。变压器将市电电压转换为合适的交流电压；整流二极管把交流电变为直流电；滤波电容平滑直流输出；稳压元件保证输出电压稳定在12V。
