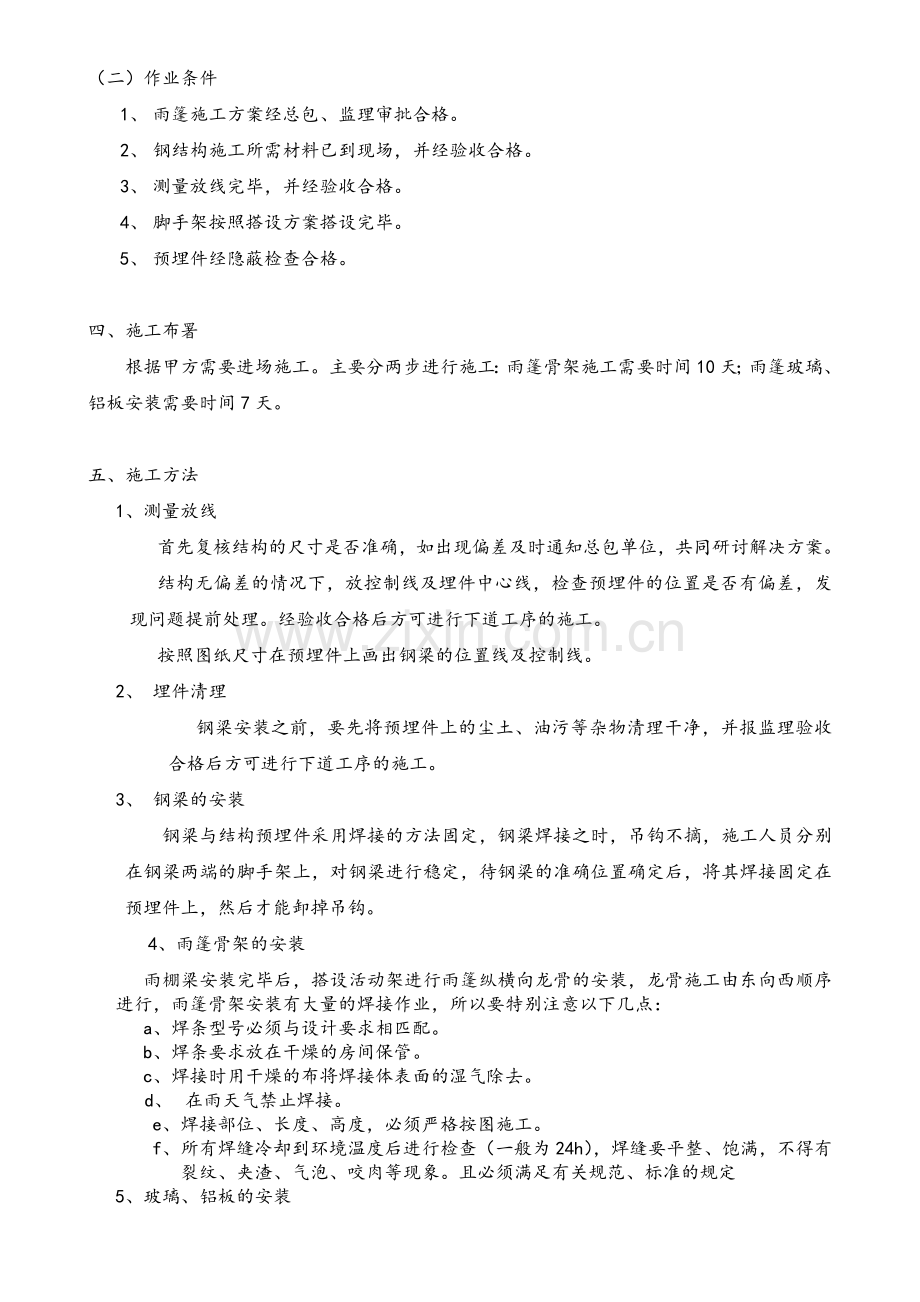

一、 编制依据1、 无锡飞马纺机地块雨蓬施工图2、 规范、规程：建筑工程施工质量验收统一标准玻璃幕墙工程质量验收标准建筑钢结构焊接技术规程建筑施工安全检查标准二、 工程概况本工程大雨篷位置在大多位于大堂的入口处，其中17#楼位于南北里面。其中玻璃雨蓬三块共计65.475，铝板雨蓬11块共计48.64。主钢梁的安装，是施工中的难点，施工时分两步进行：首先施工将主钢梁吊装的同时进行焊接固定。钢梁施工完毕后搭设活动架，进行纵、横向钢龙骨的安装。三、施工准备（一）材料准备1、材料管理a、所采购的材料必须有材质证明书，并应符合设计要求。b、材料入库时，要认真检测尺寸并验收其供货质量，严格执行材料入库和领出制度。2、构件检验及资料验收对进入现场的构件的主要几何尺寸进行复检，要明确构件是否符合安装条件，防止由于构件的缺陷影响质量、进度。对于尺寸偏差超过规范要求的构件退回制造厂家，必须保证结构上使用的构件全部合格。对进入现场的构件必须带有制作厂家的钢材材质证明、产品质量合格证书、制作过程中用到的各种辅料的合格证和质量证明书，每项资料和构件必须符合本工程所规定的质量要求。3、现场构件的防护a、构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。b、如果发现构件在运输过程中涂层有损坏及时通知制作单位进行处理。c、吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。4、现场构件的堆放因现场场地比较狭小，工期紧张，本工程钢构件进场后按总包指定的场地码放整齐，施工时方钢采用汽车吊吊装的方法，其余材料人工搬运。5、人员准备所有参加施工的人员必须持有身份证、上岗证等相关证件，工程施工用工必须符合劳动法有关规定。现场施工人员如下：现场电工 1名 焊工 2名安装工 3名 其他工种 2名 合计：8名（二）作业条件1、 雨篷施工方案经总包、监理审批合格。2、 钢结构施工所需材料已到现场，并经验收合格。3、 测量放线完毕，并经验收合格。4、 脚手架按照搭设方案搭设完毕。5、 预埋件经隐蔽检查合格。四、施工布署根据甲方需要进场施工。主要分两步进行施工：雨篷骨架施工需要时间10天；雨篷玻璃、铝板安装需要时间7天。五、施工方法1、测量放线首先复核结构的尺寸是否准确，如出现偏差及时通知总包单位，共同研讨解决方案。结构无偏差的情况下，放控制线及埋件中心线，检查预埋件的位置是否有偏差，发现问题提前处理。经验收合格后方可进行下道工序的施工。按照图纸尺寸在预埋件上画出钢梁的位置线及控制线。2、 埋件清理钢梁安装之前，要先将预埋件上的尘土、油污等杂物清理干净，并报监理验收合格后方可进行下道工序的施工。3、 钢梁的安装钢梁与结构预埋件采用焊接的方法固定，钢梁焊接之时，吊钩不摘，施工人员分别在钢梁两端的脚手架上，对钢梁进行稳定，待钢梁的准确位置确定后，将其焊接固定在预埋件上，然后才能卸掉吊钩。4、雨篷骨架的安装雨棚梁安装完毕后，搭设活动架进行雨篷纵横向龙骨的安装，龙骨施工由东向西顺序进行，雨篷骨架安装有大量的焊接作业，所以要特别注意以下几点：a、焊条型号必须与设计要求相匹配。b、焊条要求放在干燥的房间保管。c、焊接时用干燥的布将焊接体表面的湿气除去。d、 在雨天气禁止焊接。e、 焊接部位、长度、高度，必须严格按图施工。f、 所有焊缝冷却到环境温度后进行检查（一般为24h），焊缝要平整、饱满，不得有裂纹、夹渣、气泡、咬肉等现象。且必须满足有关规范、标准的规定5、玻璃、铝板的安装a.玻璃、铝板安装时，在雨篷骨架上铺设脚手板，玻璃安装前应将龙骨上的尘土和污物擦拭干净。b.按设计要求的型号选用玻璃四周的橡胶，橡胶条斜面断开后应拼成预定的设计角度，并应镶嵌平整。c. 玻璃、铝板压块间距从板边150mm处开始布置，间距不大于300mm。且螺栓保证外露两丝，连接紧固。d. 玻璃、铝板板块安装与框架型材的间隙、平整度、误差在允许偏差范围内。e. 玻璃、铝板在工厂里已经预制完成，每块板片上，有生产合格证，以及板片的型号、编号，施工人员应按板片编号图进行安装。f. 玻璃、铝板板片在安装调整过程中，相邻二单元板高低差控制在1mm，缝宽控制在1mm。六、成品保护构件吊装选择合理的吊点，并在吊点处用木方子做好衬垫。吊装用的吊索经常检查，使其满足安全使用的要求。同时在构件的两端设溜绳，专人控制，以便构件起吊升空后调整构件位置角度，避免构件与周围的建筑碰撞。七、质量控制（一）质量管理体系项目经理 王晓娟安装、焊工工长张志强技术负责人梅健项目质量员马文杰施工班组（二）质量检查控制程序班组自检工长自检项目质检员检查项目总工检查现场总包单位验收现场监理验收（三）质量控制重点1、构件安装前对构件的质量检查a、 钢材的品种、规格、性能必须符合国家产品标准和设计要求；b、 检查进场钢构件的质量合格证明文件；c、 钢板厚度及加工尺寸必须符合图纸设计要求；d、 钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差的1/2；e、 钢材端边或断口处不应有分层夹渣等缺陷；f、 防锈处理后构件表面不应有误涂、漏涂，涂层要均匀，不应有脱皮、返锈、皱皮、流坠、针眼和气泡等现象。2、施工过程中的质量控制a、 钢构件运输、堆放和吊装等造成的构件变形和涂层脱落，应进行矫正和修补；b、 所有焊缝等级及焊缝高度严格按照图纸施工。c、 三极焊缝必须保证焊缝饱满、无夹渣、气孔、咬边等质量缺陷，二级焊缝除满足以上规定外必须进行无损探伤试验，试验合格后方可进行下道工序的施工。d、 钢梁的安装垂直度不超过h/500，弯曲矢量不超过l/1500。e、 雨篷骨架安装尺寸偏差不得超过5mm。八、安全措施（一）安全管理保证体系现场经理 梅健工 长张兆坤安全员陈洁巡查员郑心强施工班组（二） 安全管理措施1. 结构吊装人员进入施工现场，要戴好安全帽，系好帽带，穿好工作服、工作鞋。安全员佩带专职标志。2. 在钢结构吊装时，为防止人员、物料和工具坠落造成安全事故，施工作业面需满铺脚手板，周围设置护身栏。3. 起重工在起吊构件前，要确认构件重量，选用与之相匹配的吊索具，并且要检查吊索的安全性（如钢丝绳是否断股等）。4. 进入高空作业，要系好安全带，随身的工具要挂好或放入工具包中。5. 高空作业，上下传递工具应用绳索绑好递送。6. 安装时，操作人员从搭设的马道上下，不得攀爬架子。7. 每次焊接前要开动火证，焊接过程中，设专职看火人，配备灭火器，焊接时必须使用接火斗。8. 施工用的电动机械和设备均需接地，绝不允许使用破损的电线和电缆，严防漏电。9. 雨天和风力达到5级时，雨篷作业必须停止。10. 雨篷施工时设置禁行区，禁止人员在下面走动。
