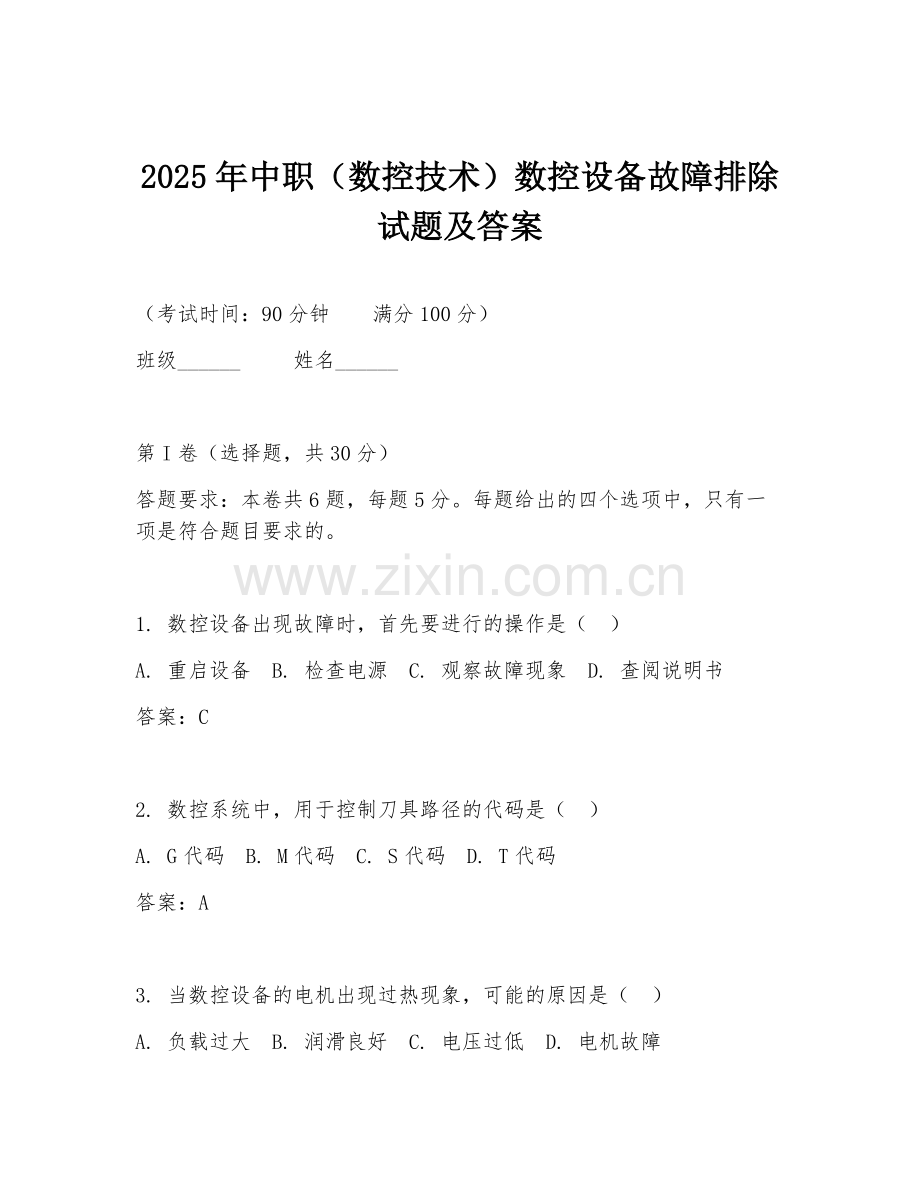

2025年中职（数控技术）数控设备故障排除试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共6题，每题5分。每题给出的四个选项中，只有一项是符合题目要求的。

1. 数控设备出现故障时，首先要进行的操作是（ ）
A. 重启设备 B. 检查电源 C. 观察故障现象 D. 查阅说明书
答案：C

2. 数控系统中，用于控制刀具路径的代码是（ ）
A. G代码 B. M代码 C. S代码 D. T代码
答案：A

3. 当数控设备的电机出现过热现象，可能的原因是（ ）
A. 负载过大 B. 润滑良好 C. 电压过低 D. 电机故障

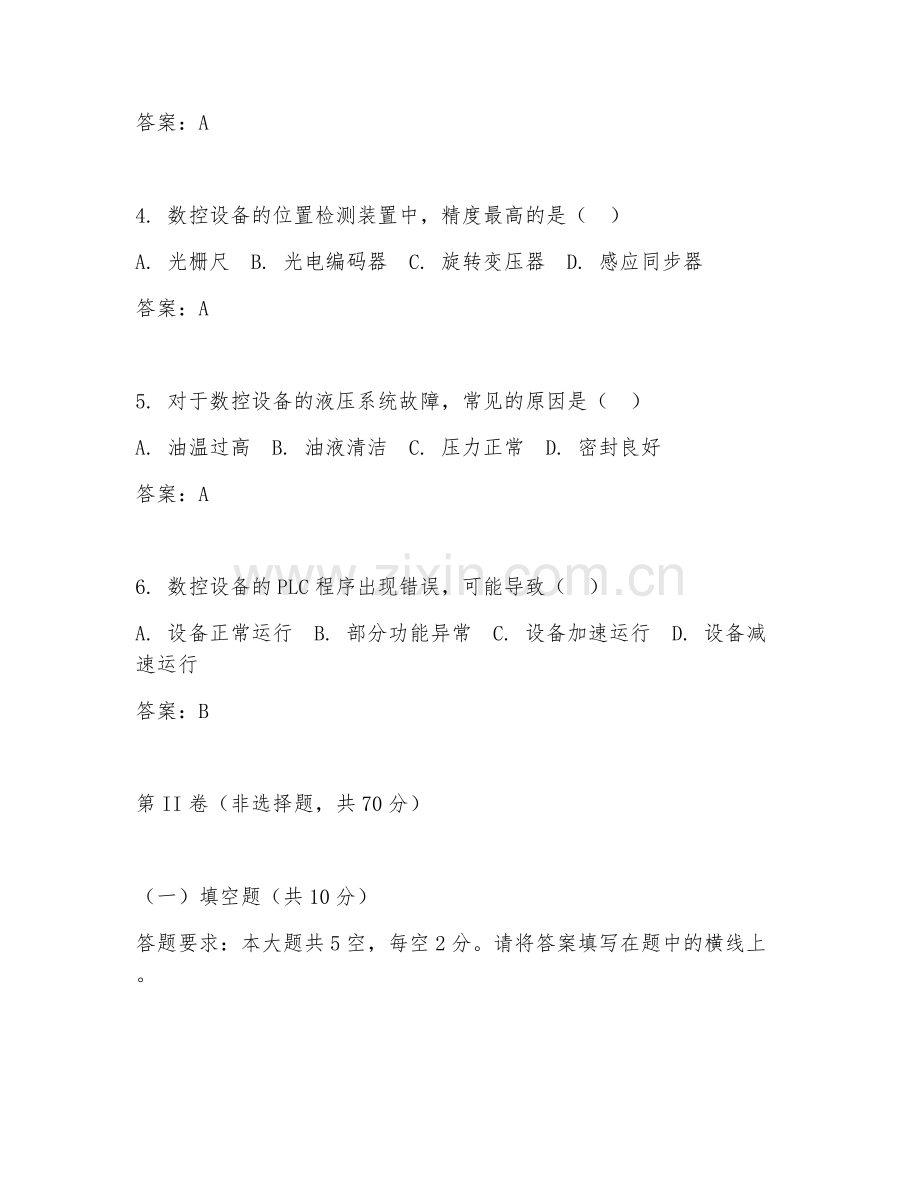

答案：A

4. 数控设备的位置检测装置中，精度最高的是（ ）
A. 光栅尺 B. 光电编码器 C. 旋转变压器 D. 感应同步器
答案：A

5. 对于数控设备的液压系统故障，常见的原因是（ ）
A. 油温过高 B. 油液清洁 C. 压力正常 D. 密封良好
答案：A

6. 数控设备的PLC程序出现错误，可能导致（ ）
A. 设备正常运行 B. 部分功能异常 C. 设备加速运行 D. 设备减速运行
答案：B

第II卷（非选择题，共70分）

（一）填空题（共10分）
答题要求：本大题共5空，每空2分。请将答案填写在题中的横线上。

1. 数控设备的故障诊断方法主要有直观检查法、功能测试法、______、______等。
答案：故障现象分析法、参数检查法

2. 数控系统的核心部件是______。
答案：CPU

3. 数控设备的刀具磨损会导致______误差增大。
答案：加工尺寸

4. 数控设备的电气控制系统主要由______、______、执行元件等组成。
答案：控制单元、检测反馈单元

5. 数控设备的故障按性质可分为______故障和______故障。
答案：系统性、随机性

（二）简答题（共20分）
答题要求：本大题共4题，每题5分。简要回答问题。

1. 简述数控设备故障诊断的一般步骤。
答案：首先观察故障现象，了解故障发生时的具体情况；然后对可能出现故障的部位进行初步检查；接着运用各种诊断方法，如功能测试、参数检查等，确定故障点；最后进行故障排除和修复，并验证设备是否恢复正常。

2. 数控设备的位置检测装置有哪些作用？
答案：位置检测装置用于精确测量机床各坐标轴的位移和位置，为数控系统提供反馈信号，使系统能够实时控制刀具或工作台的运动，保证加工精度，实现精确的定位和轨迹控制。

3. 数控系统出现报警信息时，应如何处理？
答案：首先记录报警信息的内容，然后根据报警信息查阅设备说明书，分析可能的故障原因。对相关部件进行检查，如电气连接、参数设置、传感器等，排除故障后，重新启动设备，确认报警是否消除。

4. 简述数控设备液压系统的维护要点。
答案：要定期检查油液的油位、油质，及时补充或更换油液；检查液压泵、液压缸等部件的工作状态，有无泄漏和异常声响；保持液压系统的清洁，防止杂质进入；定期清洗过滤器；注意油温的控制，避免油温过高或过低影响系统性能。

（三）分析题（共20分）
答题要求：本大题共2题，每题10分。分析给定的故障现象，提出可能的故障原因及解决方法。

1. 数控车床在加工过程中，出现工件尺寸超差，试分析可能的原因及解决方法。
答案：可能原因：刀具磨损，导致切削刃变钝，影响加工尺寸精度；数控系统参数设置不当，如刀具补偿值不准确、进给速度设置不合理等；机床精度下降，如导轨磨损、丝杠间隙过大等。解决方法：更换磨损的刀具；检查并调整数控系统参数；对机床进行精度检测和调整，修复磨损部件，调整丝杠间隙等。

2. 数控铣床在运行过程中，突然出现Z轴方向运动失控，试分析可能的原因及解决方法。
答案：可能原因：Z轴电机故障，如电机绕组短路、断路等；Z轴驱动器故障，如功率模块损坏、控制信号异常等；Z轴传动部件故障，如联轴器松动、丝杠螺母副损坏等；Z轴位置检测装置故障影响反馈信号。解决方法：检查电机及驱动器，更换损坏部件；检查传动部件，修复或更换损坏部分；检查位置检测装置，修复或更换故障元件。

（四）材料分析题（共10分）
答题要求：阅读以下材料，回答问题。
材料：某数控加工中心在加工一批零件时，发现加工精度严重超差。经检查，发现刀具磨损严重，但更换刀具后，加工精度仍未得到改善。进一步检查发现，机床的X轴丝杠间隙较大。

1. 请分析该加工中心加工精度超差的原因。
答案：刀具磨损严重影响加工精度，但更换刀具后仍未改善，说明还有其他因素导致精度问题。机床X轴丝杠间隙较大，会使刀具在X轴方向运动时产生位移误差，从而导致加工精度严重超差。

2. 针对该问题，应采取哪些解决措施？
答案：首先对X轴丝杠进行调整，减小丝杠间隙。可通过调整丝杠螺母副的预紧力等方式来实现。然后对机床进行重新校准和精度补偿，确保各坐标轴的运动精度符合要求。同时加强对刀具磨损的监测，及时更换刀具，以保证加工精度。

（五）综合应用题（共10分）
答题要求：本大题共1题，每题10分。请根据给定的故障现象，设计故障排除方案。
数控磨床在磨削过程中，砂轮转速突然下降，且伴有异常噪声。请设计故障排除方案。
答案：首先观察砂轮转速下降及异常噪声的具体表现，初步判断故障可能发生的部位。检查砂轮电机的电源连接是否正常，有无松动、断路等情况。检查电机的绕组电阻，判断电机是否存在短路故障。检查电机的轴承，看是否有损坏导致噪声异常。检查砂轮传动带是否松动、磨损，影响转速传递。若电机故障，更换电机或维修电机绕组；若传动带问题，调整或更换传动带；若轴承问题，更换轴承。最后重新启动磨床，验证砂轮转速及噪声是否恢复正常。
