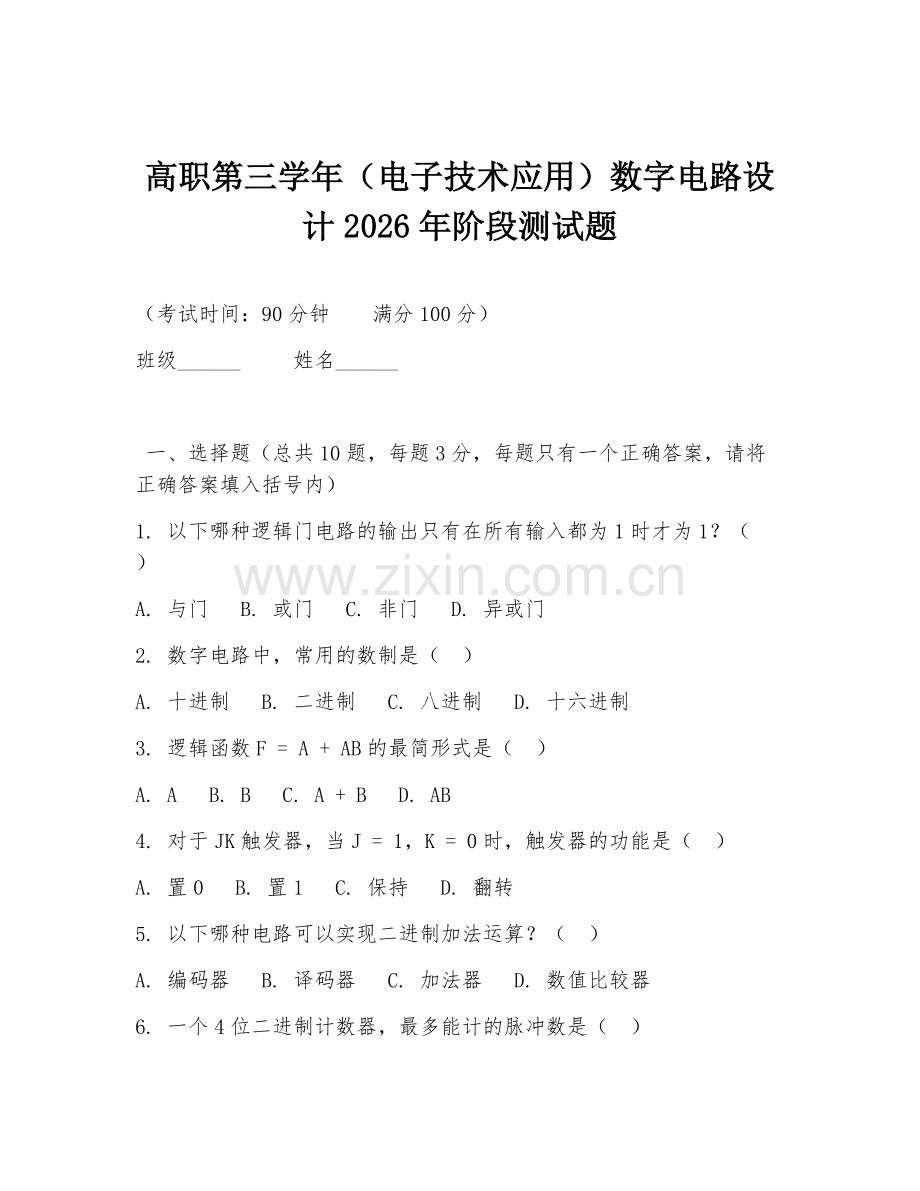

高职第三学年（电子技术应用）数字电路设计2026年阶段测试题.doc

高职第三学年（电子技术应用）数字电路设计2026年阶段测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下哪种逻辑门电路的输出只有在所有输入都为1时才为1？（ ）
A. 与门 B. 或门 C. 非门 D. 异或门
2. 数字电路中，常用的数制是（ ）
A. 十进制 B. 二进制 C. 八进制 D. 十六进制
3. 逻辑函数F = A + AB的最简形式是（ ）
A. A B. B C. A + B D. AB
4. 对于JK触发器，当J = 1，K = 0时，触发器的功能是（ ）
A. 置0 B. 置1 C. 保持 D. 翻转
5. 以下哪种电路可以实现二进制加法运算？（ ）
A. 编码器 B. 译码器 C. 加法器 D. 数值比较器
6. 一个4位二进制计数器，最多能计的脉冲数是（ ）
A. 4 B. 8 C. 15 D. 16
7. 逻辑代数中的基本运算不包括（ ）
A. 与运算 B. 或运算 C. 非运算 D. 除法运算
8. 对于时序逻辑电路，其输出不仅取决于当前输入，还与（ ）有关。
A. 过去的输入 B. 过去的输出 C. 电路状态 D. 以上都是
9. 以下哪种芯片是常用的集成逻辑门芯片？（ ）
A. 555定时器 B. 74LS00 C. 8255 D. 8086
10. 数字电路中，高电平通常用（ ）表示。
A. 0 B. 1 C. -1 D. +1

二、多项选择题（总共5题，每题5分，每题有两个或两个以上正确答案，请将正确答案填入括号内）
1. 下列逻辑门中，属于基本逻辑门的有（ ）
A. 与门 B. 或门 C. 与非门 D. 异或门
2. 数字电路的优点包括（ ）
A. 抗干扰能力强 B. 精度高 C. 便于集成 D. 成本低
3. 以下关于时序逻辑电路的说法正确的是（ ）
A. 有记忆功能 B. 输出与当前输入和电路状态有关 C. 包括触发器和计数器等 D. 不包含组合逻辑电路
4. 常用的数字集成芯片系列有（ ）
A. TTL B. CMOS C. ECL D. GAL
5. 逻辑函数化简的方法有（ ）
A. 公式化简法 B. 卡诺图化简法 C. 真值表化简法 D. 逻辑图化简法

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. 数字电路中，0和1只表示两种不同的状态，不表示数量大小。（ ）
2. 与非门的逻辑功能是输入全为1时输出为0，否则输出为1。（ ）
3. 二进制数1010转换为十进制数是10。（ ）
4. 触发器具有记忆功能，能存储1位二进制信息。（ ）
5. 编码器可以将输入的多个信号编码成一个二进制代码输出。（ ）
6. 逻辑函数的最简与或表达式中，乘积项的个数最少且每个乘积项中的变量数也最少。（ ）
7. 时序逻辑电路的状态转换图能直观地反映电路状态的转换关系。（ ）
8. 555定时器只能构成多谐振荡器，不能构成单稳态触发器。（ ）
9. 数字电路中，信号的传递是通过高低电平的变化来实现的。（ ）
10. 组合逻辑电路的输出只取决于当前的输入，与电路原来的状态无关。（ ）

四、简答题（总共3题，每题10分）
1. 简述数字电路中常用的数制及其转换方法。
2. 说明JK触发器的工作原理和特性。
3. 如何用卡诺图化简逻辑函数？请举例说明。

五、设计题（总共1题，20分）
设计一个4位二进制加法计数器，要求用JK触发器实现，并画出逻辑电路图。

答案：
一、选择题：1. A 2. B 3. A 4. B 5. C 6. D 7. D 8. D 9. B 1
