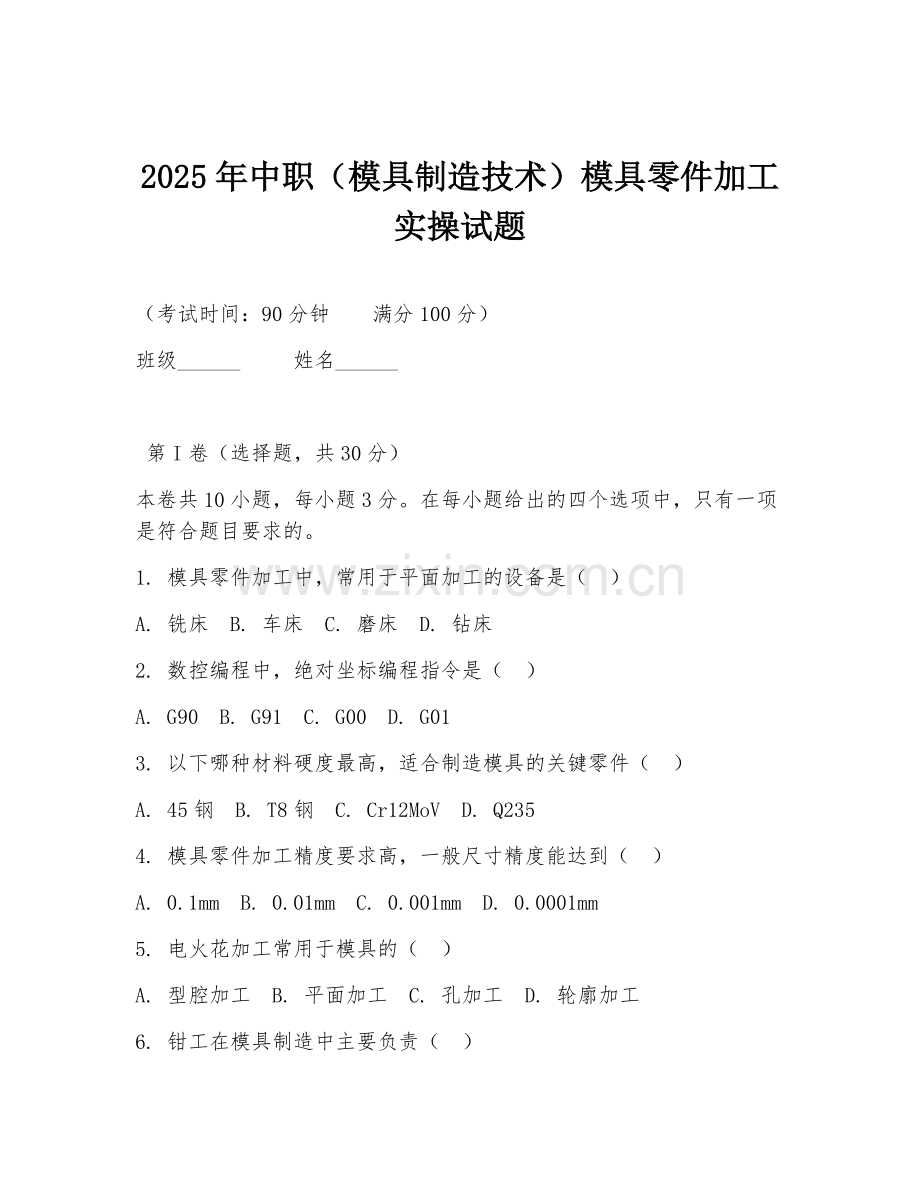

2025年中职（模具制造技术）模具零件加工实操试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 模具零件加工中，常用于平面加工的设备是（ ）
A. 铣床 B. 车床 C. 磨床 D. 钻床
2. 数控编程中，绝对坐标编程指令是（ ）
A. G90 B. G91 C. G00 D. G01
3. 以下哪种材料硬度最高，适合制造模具的关键零件（ ）
A. 45钢 B. T8钢 C. Cr12MoV D. Q235
4. 模具零件加工精度要求高，一般尺寸精度能达到（ ）
A. 0.1mm B. 0.01mm C. 0.001mm D. 0.0001mm
5. 电火花加工常用于模具的（ ）
A. 型腔加工 B. 平面加工 C. 孔加工 D. 轮廓加工
6. 钳工在模具制造中主要负责（ ）
A. 零件的车削加工 B. 零件的铣削加工
C. 零件的装配和调试 D. 零件的热处理
7. 模具零件加工中，粗加工后留的加工余量一般为（ ）
A. 0.1 - 0.2mm B. 0.2 - 0.5mm C. 0.5 - 1mm D. 1 - 2mm
8. 加工中心与普通铣床相比，最大的优势是（ ）
A. 能加工复杂形状零件 B. 加工精度高
C. 能自动换刀 D. 加工效率高
9. 模具零件加工中，检验零件尺寸精度常用的量具是（ ）
A. 卡尺 B. 千分尺 C. 百分表 D. 以上都是
10. 模具制造中，模具的寿命主要取决于（ ）
A. 模具材料 B. 加工工艺 C. 热处理质量 D. 以上都是

第II卷（非选择题，共70分）
11. （10分）简述模具零件加工的工艺流程。
12. （15分）分析数控加工中影响零件加工精度的因素有哪些？
13. （15分）说明电火花加工的原理及特点。
14. （15分）阅读材料：在模具制造过程中，有一个零件需要进行铣削加工。已知该零件形状较为复杂，尺寸精度要求为±0.05mm。现有一台普通铣床和一台加工中心可供选择。请分析选择哪种设备更合适，并说明理由。
15. （15分）阅读材料：某模具厂接到一批模具订单，其中有一个关键模具零件需要进行热处理。该零件材料为Cr12MoV，要求热处理后硬度达到HRC58 - 62。请制定该零件的热处理工艺方案。

答案：
1. A
2. A
3. C
4. B
5. C
6. C
7. B
8. C
9. D
10. D
11. 模具零件加工工艺流程一般包括：毛坯准备、粗加工、半精加工、精加工、热处理、表面处理、检验、装配等环节。毛坯准备根据零件要求选择合适材料并加工成大致形状；粗加工去除大部分余量；半精加工进一步提高精度和表面质量；精加工达到最终尺寸和精度要求；热处理改善材料性能；表面处理提高耐磨性等；检验确保零件合格；最后进行装配。
12. 数控加工中影响零件加工精度的因素有：编程误差，如数值计算、拟合误差等；机床精度，包括坐标轴的定位精度、重复定位精度等；刀具磨损，会导致尺寸变化和形状误差；工件材料特性，如硬度不均影响加工精度；加工工艺参数，如切削速度、进给量、切削深度等选择不当；装夹误差，装夹不牢固或定位不准确；测量误差，测量工具精度及测量方法影响测量结果准确性。
13. 电火花加工原理是基于电火花腐蚀原理，工具电极和工件电极间脉冲放电时产生瞬时高温，使工件材料局部熔化、汽化而被蚀除。特点有：可以加工任何硬、脆、韧、软、高熔点的导电材料；加工时无切削力，适合加工薄壁、窄槽、低刚度零件；可以加工各种复杂形状的型孔、型腔；加工精度高，表面质量好；便于实现自动化加工。
14. 选择加工中心更合适。理由如下：该零件形状复杂，普通铣床难以保证加工精度和效率。加工中心能自动换刀，可通过一次装夹完成多种工序加工，能更好地保证零件各部分尺寸精度和位置精度的一致性。对于尺寸精度要求为±0.05mm的该零件，加工中心的高精度加工能力更能满足需求，相比普通铣床更具优势。
15. 该零件的热处理工艺方案如下：淬火：将零件加热至1020 - 1050℃，保温适当时间后油冷淬火。回火：淬火后进行回火处理，回火温度为550 - 580℃，回火2 - 3次，每次保温时间根据零件尺寸确定，一般为1 - 2小时。通过这样的热处理工艺，可使Cr12MoV材料的零件达到要求的硬度HRC58 - 62，提高零件的耐磨性和强度等性能，满足模具制造中该关键零件的使用要求。
