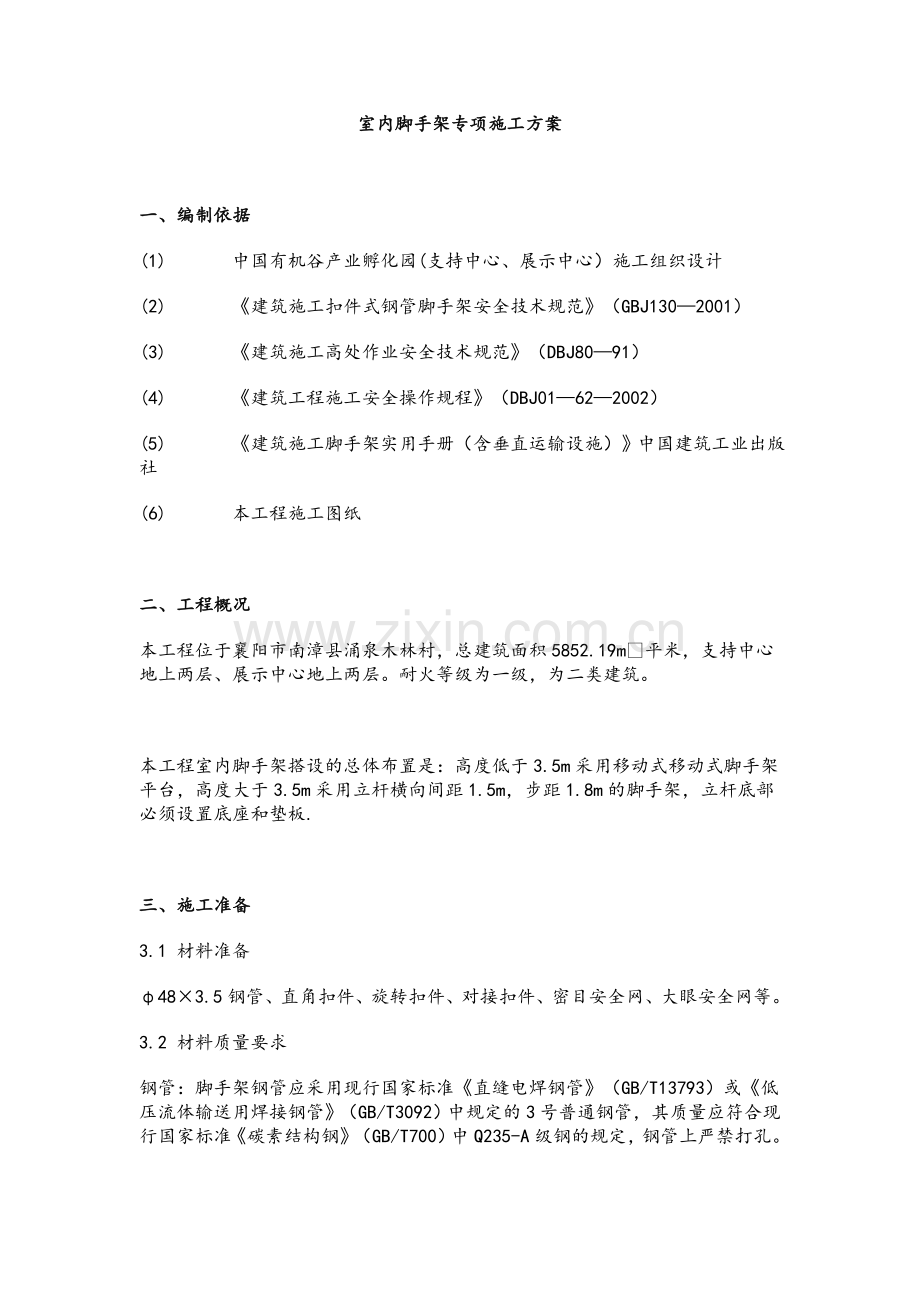

室内脚手架专项施工方案.doc

室内脚手架专项施工方案一、编制依据(1) 中国有机谷产业孵化园(支持中心、展示中心）施工组织设计(2) 建筑施工扣件式钢管脚手架安全技术规范（GBJ1302001）(3) 建筑施工高处作业安全技术规范（DBJ8091）(4) 建筑工程施工安全操作规程（DBJ01622002）(5) 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社(6) 本工程施工图纸二、工程概况本工程位于襄阳市南漳县涌泉木林村，总建筑面积5852.19m平米，支持中心地上两层、展示中心地上两层。耐火等级为一级，为二类建筑。 本工程室内脚手架搭设的总体布置是：高度低于3.5m采用移动式移动式脚手架平台，高度大于3.5m采用立杆横向间距1.5m，步距1.8m的脚手架，立杆底部必须设置底座和垫板.三、施工准备3.1 材料准备483.5钢管、直角扣件、旋转扣件、对接扣件、密目安全网、大眼安全网等。3.2 材料质量要求钢管：脚手架钢管应采用现行国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定，钢管上严禁打孔。扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB/15831）的规定。扣件在螺栓拧紧扭矩达65N.m时不得发生破坏。四、室内脚手架施工4.1 施工部署本工程进入室内墙体砌筑、墙面抹灰、装饰装修阶段，采用立杆间距1.5m，步距1.8m，操作层满铺50厚冲压钢脚手板。操作层脚手架平台搭设不低于1.2m临边防护和一道180高挡脚板且内侧满挂密目安全网。4.2 脚手架构造要求1、采用单立杆，立杆横距、纵距均为1.50m,立杆距墙300mm。相邻立杆的接头位置应错开,布置在不同的步距内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主结点的距离不宜大于立杆间距的1/3。2、立杆与水平杆必须用直角扣件扣紧（水平杆对立杆起约束作用，对确保立杆承载能力关系很大），不得隔步设置或遗漏。3、水平杆步距为1.5m,上下水平杆接长位置应错开布置在不同的立杆间距中,与相近立杆的距离不大于纵距的1/3。同一排水平杆的水平偏差不大于5cm。相临步距的水平杆接头应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。4、剪刀撑联系6根立杆，与地面夹角为4560度。剪刀撑应沿架高连续布置。剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或水平杆扣紧外，在其中应增加24个扣接点。将一根斜杆扣在立杆上，另一根斜杆扣在横杆的伸出部分上，避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆结点（即立杆与横杆的交点）的距离不大于20mm，最下面的斜杆与立杆的连接点离地面不宜大于50cm，以保证架子稳定性。5、在铺脚手板的操作层上必须设护栏，护栏高1.2m。6、脚手架过道处的空间桁架，应在两侧连续设置间距1.5m斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆上，旋转扣件中心线至主节点的距离不宜大于150mm。4.3 脚手架搭设1、搭设立柱的注意事项(1) 相邻立柱的对接扣件不得在同一高度内，错开距离应符合规范规定。(2) 开始搭设立杆时，应每隔6跨设置一道抛撑，直至第一步脚手架搭设完毕。(3) 剪刀撑、扣件的安装要求(4) 剪刀撑应随立柱，纵横向水平杆等同步搭设。(5) 扣件规格必须与钢管外径一致。(6) 扣件螺栓拧紧力矩不应小于40N.m,并不大于65N.m。(7) 对接扣件的开口应向上或向内。(8) 各杆件端头伸出扣件盖板边缘的长度不小于100mm。(9) 铺设脚手板的注意事项(10)应满铺、铺稳，靠墙一侧离墙面距离不大于150mm。(11)脚手板的探头应采用直径3.2mm镀锌钢丝固定在支撑杆上。(12)搭设栏杆、挡脚板的注意事项(13)栏杆、挡脚板应搭设在外排立柱的内侧。(14)上栏杆上皮高度为1.2米，中栏杆居中设置。(15)挡脚板高度不小于180mm。五、脚手架搭设的交底与验收6.1、脚手架搭设前，施工负责人应按照施工方案要求和现场作业条件，对作业人员进行详细的安全技术交底。6.2、脚手架搭设完毕，应由施工负责人组织有关人员按施工方案和规范的要求进行验收。脚手架的验收应分段进行，逐项检查，确认符合要求后方可投入使用。6.3、脚手架的检验标准：6.3.1、钢管立杆纵距偏差为50mm。6.3.2、钢管立杆垂直度偏差不大于总高度H的1 /100，且不大于10cm。6.3.3、扣件紧固力矩为：40-50N.m，不大于65 N.m。抽检安装数量的5%，扣件不合格数量不多于抽查数量的10%。6.3.4、对脚手架检查验收应按规范规定进行，凡不符合规定的应立即进行整改，对检查结果及整改情况，应按实测数据进行记录，并由检测人员签字。六、脚手架拆除7.1、清除脚手架上的杂物及地面障碍物。7.2、拆除顺序应由上而下进行，严禁上下同时作业。7.3、当脚手架拆至下部最后一根长钢管高度时，应先在适当位置搭临时抛撑加固再拆除。7.4、各构配件必须及时分段集中运至指定位置，严禁抛扔。7.5、运至地面的构配件及时检查整修与保养，并按品种，规格码放，置于干燥通风处，防止锈蚀。七、安全措施及成品保护8.1、脚手架荷载不得大于2KN/M2。8.2、所有操作人员必须持有效证件上岗，架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适于登高作业的，不得从事登高架设作业。8.3、拆除脚手架时操作人员必须戴上安全帽，系好合格的安全带，穿好防滑鞋，严禁酒后操作。在拆除前必须进行书面安全技术交底。8.4、拆除时在拆除部位下方设“危险禁区”的字样，设专人站岗，将所有能通入脚手架的孔、洞、窗口封严，以防人探视、行走发生意外。8.5、拆除脚手架的钢管扣件时，严禁抛、扔、砸扣件，短钢管放至楼内要有专人接送，严禁扔钢管、扣件，以防砸坏楼内地面。8.6、拆除脚手架时，对已做完的墙面面砖、铝合金窗框、干挂石材等，严禁磕、碰、撞、砸、刮。8.7、施工作业中禁止随意拆改各个部件，如必须要改动，须经主管部门领导审批，采取相应的弥补措施，并在作业完毕后及时予以恢复。
