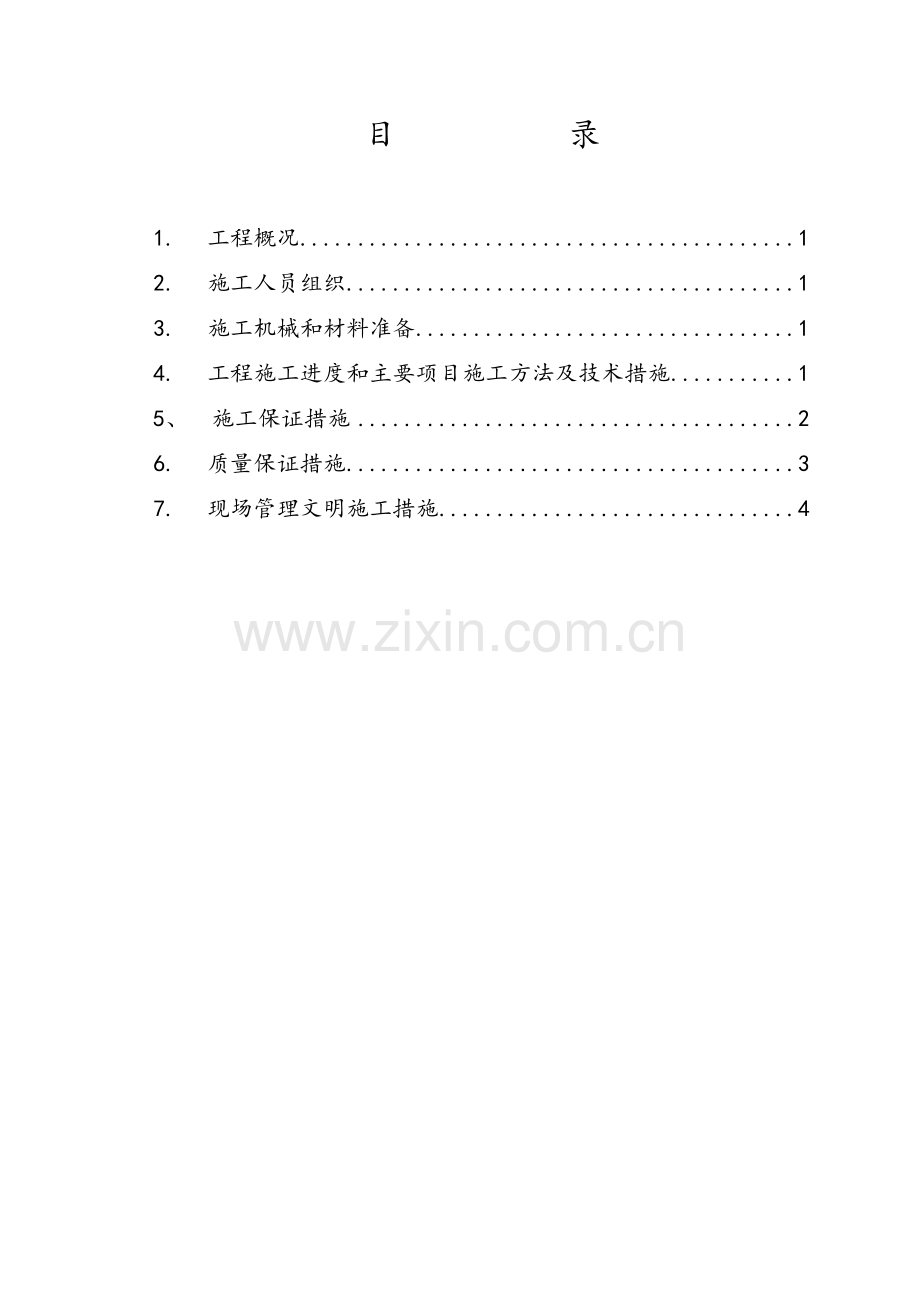

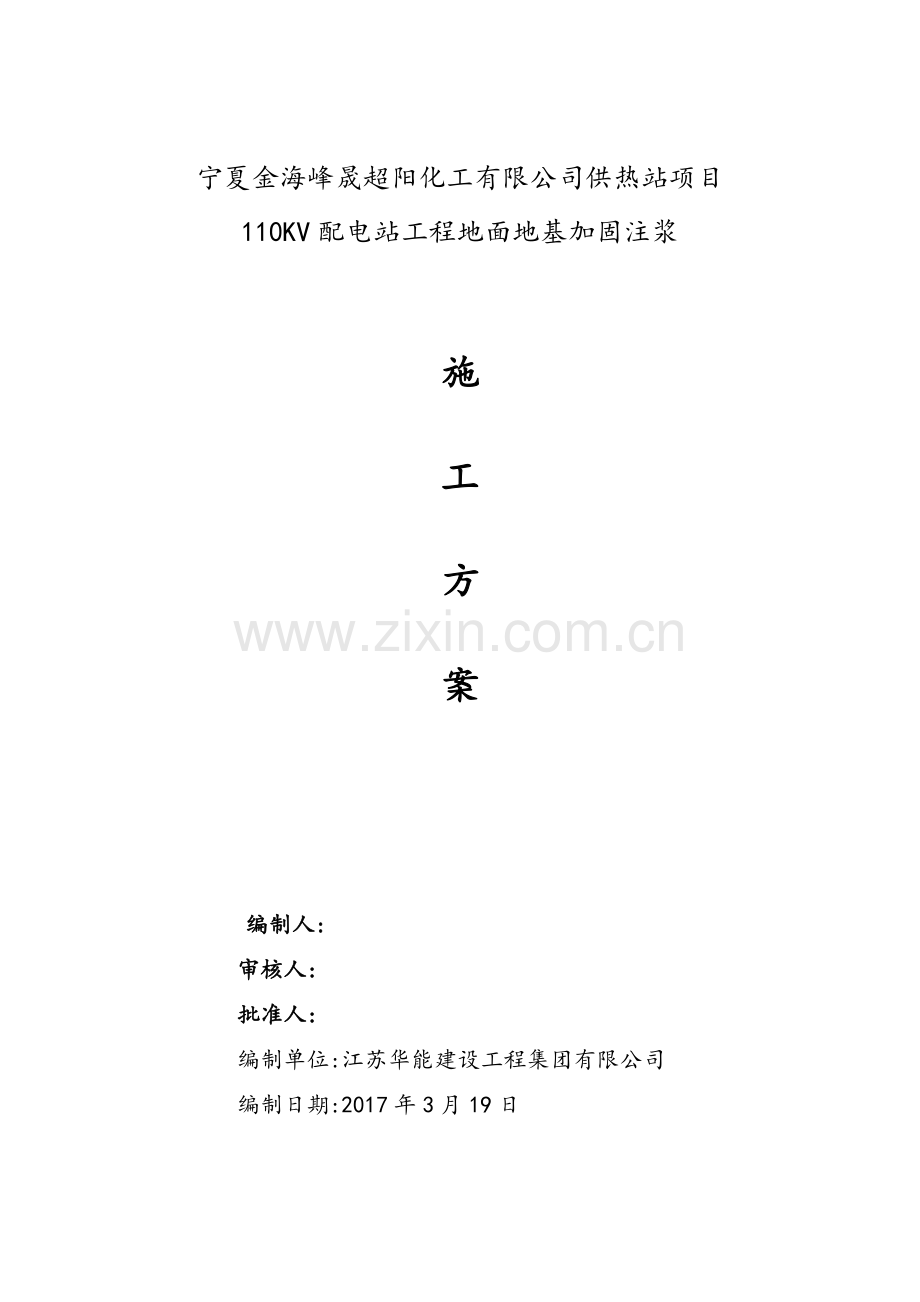

宁夏金海峰晟超阳化工有限公司供热站项目110KV配电站工程地面地基加固注浆施工方案 编制人: 审核人: 批准人: 编制单位:江苏华能建设工程集团有限公司 编制日期:2017年3月19日目 录1.工程概况12.施工人员组织13.施工机械和材料准备14.工程施工进度和主要项目施工方法及技术措施15、施工保证措施26.质量保证措施37.现场管理文明施工措施4 一工程概况在宁夏金海峰晟超阳化工有限公司供热站项目工程中，由于110KV配电站室内地面基土沉降,造成值班室继电室地面下沉,GIS室地面局部开裂，为了改善地基受力状态，防止地面沉降，根据JG79-2002建筑地基处理技术规范和既有建筑地基基础加固技术规范要求,采用注浆加固地基,一.施工人员组织1.地基加固注浆:技工:2人,普工4人;二.施工机械材料准备一般机具有：一台SYB50/45-液压注浆泵，复合硅酸盐水泥P.C 32.5级:50t.三.工程施工进度主要项目施工方法及各项技术措施:1、 110KV配电站先进行地面地基加固，注浆时间:2017年3月18日21日。2、 主要施工方法:本工程采用花管注浆法对地基土进行加固处理.根据设计图纸,本工程地面需要注浆区域基础最大埋深为-3.00米，即用长度4.0米的注浆花管，钻孔深入基土中从侧面自下向上的分段注浆。 注浆参数选用，注浆压力选用0.41.0MPa。注浆顺序：按跳孔间隔注浆方式进行；浆液参数：注浆材料为纯水泥浆，水灰比为1：1，水泥为P.C 32.5级复合硅酸盐水泥。注浆量：每延1米注浆量为0.8m3。注浆孔间距及注浆速度，注浆孔交错布置，因地面在2017年1月1215日已注浆加固，本次注浆孔距与第一次注浆孔间距为1.6米，注浆流量为7-10L/min.注浆花管开孔，采用80镀锌钢管。值班室地面：2孔，继电室：4孔，GIS室局部地面：7孔。加固方案实施：施工工艺流程：选择注浆设备成孔花管制作以及安放注浆清洗.测放孔位。根据设计孔位在注浆范围内准确定位，定出注浆孔位，并将其标记出来。.成孔。混凝土地面层注浆孔用孔径80mm的XB-265A-1钻机成孔。.花管制作及安放。花管的配置由孔深决定，并通过设计要求进行制作，混凝土地面层钻孔后，采用振动法将花管置入土层。.首先选择材料，水灰比为1:1的纯水泥浆,水泥为P.C 32.5级复合硅酸盐水泥,注浆压力为0.41.0MPa.注浆的工序要先对边缘孔进行施工，当注浆量达到要求时，终止注浆。边缘孔距为注浆孔孔距的1/2。当注浆量小于0.4L/min,或地面出现大量冒浆,稳定30min时即可完成注浆。每组注浆时应间隔2-3孔隔孔跳打跳注。.清洗。如不需要连续施工，注浆完成后要及时清洗浆泵管路等。 .变形监测：用沉降观测法。为全面检验注浆效果，观测要在开工前进行一次， 完成室外与室内注浆工程后各进行一次，以及全部工程完工后一个月再进行一次。注浆孔检验点全数进行检查,检验点合格率大于80%,否则对不合格的注浆区域要重新注浆。五、施工保证措施5.1保证措施5.1.1工期保证措施为确保全部工程如期完成,重点从以下方面做好保证:5.1.1.1劳力保证精选我公司基本骨干队伍,特别是主要工种(砼工、管工、电工)安排上,全部由操作技能熟练并富有多年施工经验的工人组成作业队伍。劳力实行动态管理，可随时调配所需人员进入现场施工，以满足施工进度计划所需的劳动力。5.1.1.2机具保证根据工程施工需要, 投入足量的机具设备, 并在满足需要的基础上保证有一定的储备,最大限度地实现机械化施工。(1)对现场机械设备合理使用, 科学保养, 保证设备的正常高效运转。(2)其他施工机械保证施工需求。5.1.1.3技术保证(1)开工前, 严细施工技术准备, 认真组织图纸会审,由主任工程师组织进行施工组织设计交底, 并由项目主管负责组织好对参施职工进行技术培训, 提前做好材料试验检测, 施工工艺设计, 把问题解决在开工之前。(2)采用先进的施工技术, 提高工效。(3)充分利用时间和空间, 一般每天两班制作业。关键时刻连续作业，搞好施工流向设计；小节拍流水，高密度穿插，加快施工进度。5.2.1.4管理保证(1)项目经理部技术管理人员均富有建筑施工管理经验, 具有相当的专业管理水平。(2)严格执行施工作业计划, 当天计划当天完成, 落实工程进度奖罚制度, 强化激励机制。(3)搞好四个配合 与设计单位配合、各级技术人员认真细致搞好图纸会审，发现问题提前与设计单位联系，尽快解决。 与建设、监理及政府部门配合，提前申办有关手续，为其工作提供方便，尊重其意见，接受其监督，积极主动处理施工中的问题。 做好土建专业与安装工序配合, 全面协调。 电厂已安全正常运行, 充分做好协调工作, 避免施工中的干扰。六. 质量保证措施 6.1.依据我公司已通过中建协认证的ISO9002质量体系文件,特建立本工程质量保证体系。在此基础上我们将严格执行国际通行的质量管理式, 强化技术保证和质量监督, 落实各级职能人员质量管理责任。 6.2.在现场配备具有相当专业知识水平的试验员两名, 全面负责取样及送样工作。 6.3.现场配备两名具有多年测量、放线经验的专业人员及足够精度的测量仪器，并严格按专项测量方案进行施工。 6.4.作好物料进场检验和试验, 物料提前提交样品及合格证明,水泥进行复试。 经建设及监理单位认可后方可进场, 工程用物料按质优价廉的原则。 6.5.配一名专职质检员做好施工过程的质量控制, 严格执行“三检”(即自检、专检、互检)制, “三令”(隐蔽令、砼浇筑令、装饰令)制, 及“三工序”(检查上道工序, 保证本道工序,服务下道工序)制，对以下特殊、关键过程编制作业指导书施工前进行专业培训，并对过程连续跟踪监控。 6.6.积极推广应用新技术、新工艺、新材料及各级工法，认真落实技术交底制。对新材料，使用前必须进行试验，掌握其性能特点后才能大面积施工。新工艺、新技术的应用，必须对操作人员进行技术培训，考试合格后才能上岗。 6.7.本工程必须严格按科学程序施工, 严格施工质量“三控制”,即控制工序要求,控制内外线角, 控制细部处理, 执行样板引路, 未做样板及样板未验收的, 不得施工。 6.8.加强成本保护, 施工前制定详细的成品保护实施细则并派专人进行检查监督。 6.9.广泛运用统计技术, 推行全面质量管理, 开展QC小组活动, 进行质量预测、预控，从方案交底、施工过程到验收进行跟踪监督，重点管理。除特殊关键过程外以下为 6.10.本工程的质量控制点：6.10.1. 测量放线6.10.2 . 原材料检验。 6.10. 安全生产措施安全目标: 杜绝重大伤亡事故,一般事故频率控制在1以内。 6.10.1. 建立以项目经理为第一责任者的安全生产责任制。现场设一名专职安全检查员负责全方位，全过程安全生产监督检查工作。 6.10.2. 按要求在现场设置醒目安全标语, 利用三会制度, 加强安全教育。强化全员安全防护意识, 杜绝现场的一切违章和隐患。 6.10.3. 根据现场情况，对基础开挖较深处加设防护。保护好现场设备和已完工程成品。 6.10.4. 进入施工现场的所有人员配齐安全防护用品, 施工现场的各种安全设施经专职安全员检验后使用, 无安全员指令不准进行任何改动。6.10.5. 现场机械单独设开关, 一次线二次线长度不超过限值。 6.10.6.现场供电采用三相五线制接零保护系统, 两级漏电保护装置。 6.10.7. 特种作业人员全部持证上岗其它安全施工技术措施按有关规定执行。七. 现场管理文明施工措施 7.1. 现场材料、工具堆放整齐。操作现场做到活完料净脚下清, 垃圾应定点堆放, 及时清运到指定场地, 严禁乱倒乱卸。现场剩余料具包装用具应及时回收, 及时清退, 减少场地占用。 7.2. 加强对职工进行职业道德和社会公德教育, 遵纪守法,文明待人。 7.3. 节约用水、用电、消灭长明灯、长流水。 7.4. 成立由项目经理挂帅的环保环卫领导小组积极与政府有关部门配合, 切实落实市有关环卫、环保规定。 7.5. 现场配足消防设施, 并在适当位置配备灭火器。 7.6. 现场不得动用明火、电气焊作业要有操作记录并持证上岗。主要机具计划表8.2.1主要机具用量计划表序号名称规格型号单位数量备注1.水准仪台22.经纬仪台13.钢脚手t1004.电焊机AX8-500台205.安全网M240006.汽车吊25T台17.打压泵SX350台18.空压机2V-0.6/7台29.立式打夯机台310.350升搅拌机台211.2T卷扬机套312.蛙式打夯机台513.闪光碰焊机120KW台2 14.弯曲机台3 15.电渣压力焊机台316.砂轮切割机台5 17.园盘锯台318.刨板机台2 19.灰浆机台320.50型振动棒支10 21.平板振动机台3 22.振动机台623.潜水泵台1024.手推车辆2025.专用配电箱套826.分配电箱套2027.塔吊台1
