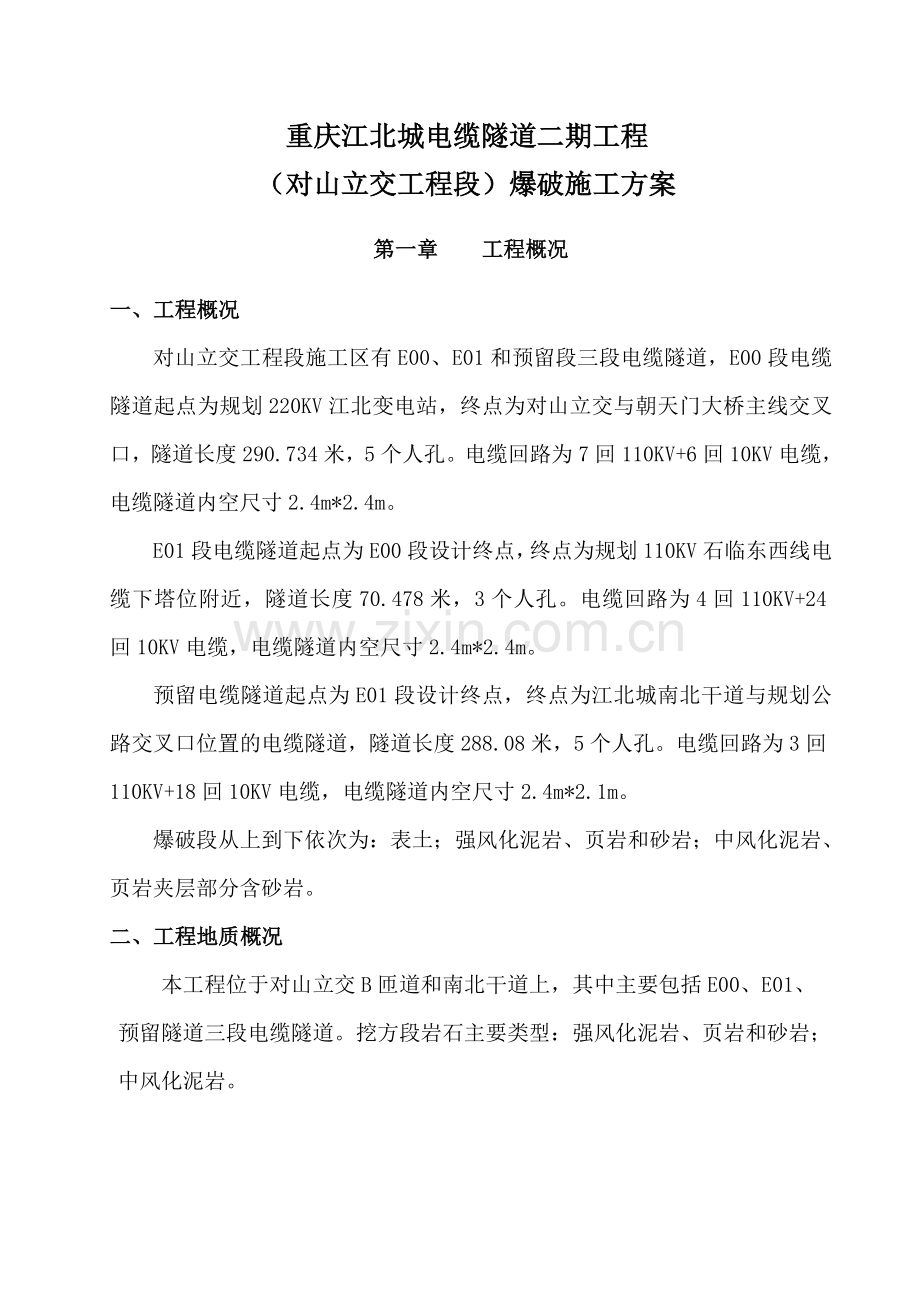

重庆江北城电缆隧道二期工程
（对山立交工程段）爆破施工方案
第一章 工程概况
一、工程概况
对山立交工程段施工区有E00、E01和预留段三段电缆隧道，E00段电缆隧道起点为规划220KV江北变电站，终点为对山立交与朝天门大桥主线交叉口，隧道长度290.734米，5个人孔。电缆回路为7回110KV+6回10KV电缆，电缆隧道内空尺寸2.4m*2.4m。
E01段电缆隧道起点为E00段设计终点，终点为规划110KV石临东西线电缆下塔位附近，隧道长度70.478米，3个人孔。电缆回路为4回110KV+24回10KV电缆，电缆隧道内空尺寸2.4m*2.4m。
预留电缆隧道起点为E01段设计终点，终点为江北城南北干道与规划公路交叉口位置的电缆隧道，隧道长度288.08米，5个人孔。电缆回路为3回110KV+18回10KV电缆，电缆隧道内空尺寸2.4m*2.1m。
爆破段从上到下依次为：表土；强风化泥岩、页岩和砂岩；中风化泥岩、页岩夹层部分含砂岩。
二、工程地质概况
本工程位于对山立交B匝道和南北干道上，其中主要包括E00、E01、预留隧道三段电缆隧道。挖方段岩石主要类型：强风化泥岩、页岩和砂岩；中风化泥岩。

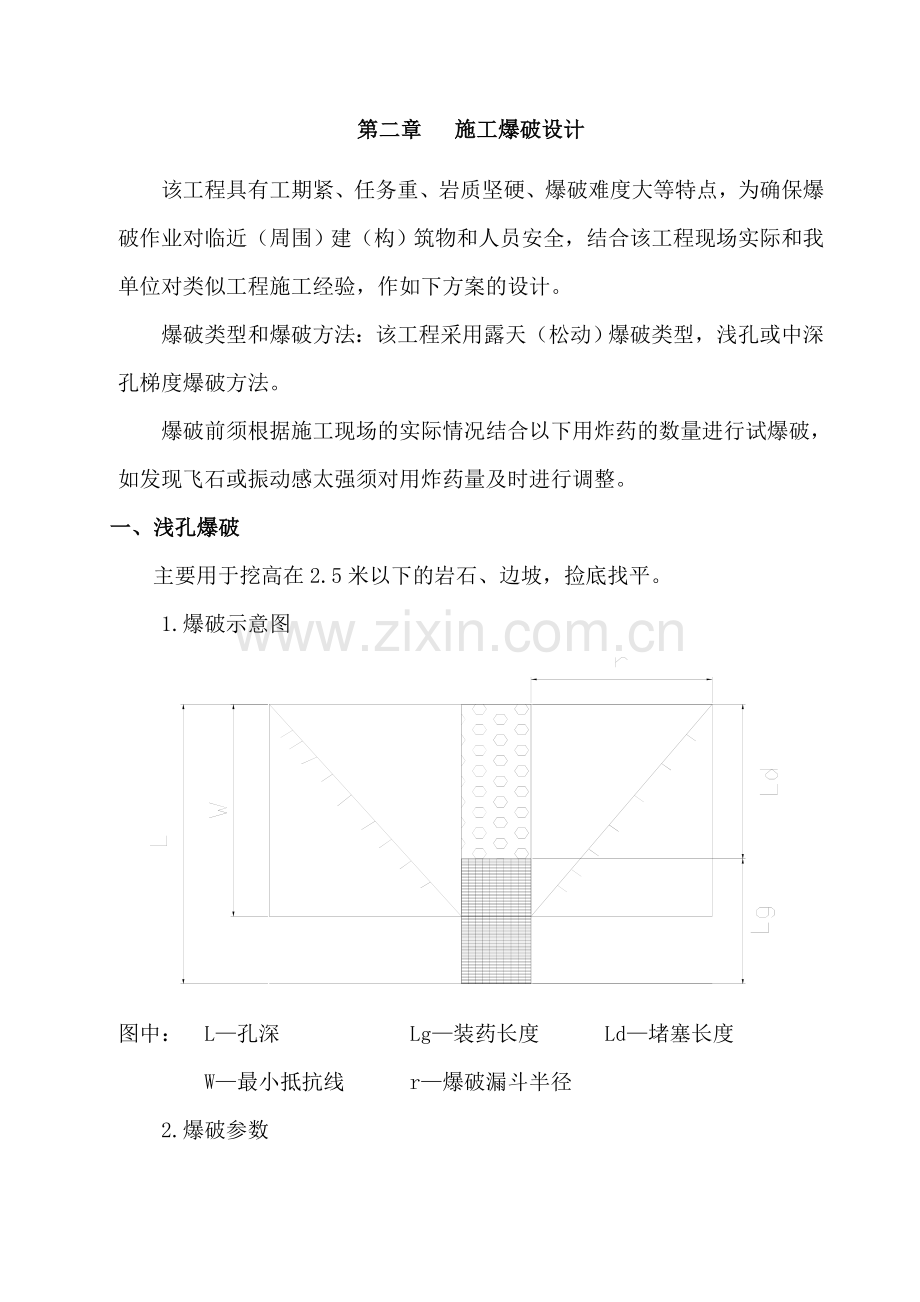

第二章 施工爆破设计
该工程具有工期紧、任务重、岩质坚硬、爆破难度大等特点，为确保爆破作业对临近（周围）建（构）筑物和人员安全，结合该工程现场实际和我单位对类似工程施工经验，作如下方案的设计。
爆破类型和爆破方法：该工程采用露天（松动）爆破类型，浅孔或中深孔梯度爆破方法。
爆破前须根据施工现场的实际情况结合以下用炸药的数量进行试爆破，如发现飞石或振动感太强须对用炸药量及时进行调整。
一、浅孔爆破
主要用于挖高在2.5米以下的岩石、边坡，捡底找平。
1.爆破示意图

图中： L—孔深 Lg—装药长度 Ld—堵塞长度
W—最小抵抗线 r—爆破漏斗半径
2.爆破参数
浅孔爆破参数表（1）
浅孔爆破参数表
参数名称
计算式
取值
孔径D（mm）

孔深L（m）

1.0
1.5
2.0
2.5
孔间距a（m）
a=0.8L*90%
0.72
1.02
1.44
1.8
孔排距b（m）
b=√3/2*a
0.62
0.94
1.25
1.56
单位体积耗药量q≤0.2

单位装药量Q(Kg)
Q=qabL*90%
0.15
0.3
0.60
1.05
装药长度Lg（m）
Lg=(0.2/0.15)Q
0.2
0.4
0.8
1.4
最小抵抗线W(m)
W=L-Lg/2
0.9
1.3
1.6
1.8
二、中深孔梯度爆破
主要用于挖高在2.5米以上的岩石。爆破示意图：
A、连续柱状装药 B、分段装药

中深孔梯段爆破示意图 深孔梯段爆破示意图
图中： H—梯段高 h—超深
a—孔距 b—排距
L—孔深 L1—装药长度
L2—堵塞长度 α—坡面角
中深孔梯段爆破参数表（2）
参数名称
计算式
取值
梯段高H（m）

3
4
5
6
7
8
超深h（m）
（0.1~0.2）H
0.3
0.4
0.5
0.6
0.7
0.8
孔深L（m）
L-H+h
3.3
4.4
5.5
6.6
7.7
8.8
孔径D（mm）
100

最小抵抗线W（cm）
W=(250-30)D

孔距a（m）
a=2W
2.0
2.0
2.5
2.5
2.5
2.5
排距b（m）
b=(0.9~0.95)W
4.0
4.0
4.0
5.0
5.0
5.0
坡面角α（度）
70度~80度
2.0
2.0
2.0
2.2
2.2
2.2
炸药单位耗量
q（kg/m3）

0.2
0.2
0.2
0.2
0.2
0.2
单孔装药量Q（kg）
Q=qahw
4.8
6.4
8
15
17.5
20
堵塞长度Ld（m）
Ld≥W
2.0
2.0
2.0
2.5
2.5
2.5
注：（包括表1和表2）
1.表中药量是以2#岩石硝铵炸药为依据计算的。
2.爆破岩石为泥岩，按松次石—普坚程度考虑。在施工过程中，在确保爆破效果和爆破施工安全情况下，根据现场实际情况，在征得现场技术人员同意下，可对爆破参数做适当的调整。
三、装药结构：
当孔深小于6.0米时，采用连续柱状装药，其孔顶段的堵塞长度都不得小于最小抵抗线。
四、电爆网络
爆破起爆采用起爆器起爆。根据施工爆破要求选用相适应的起爆器，为保证起爆的效果和电爆网络连接的合理性，其电爆网络连接方式，参照以下情况选用。
1.当一次起爆电雷管总数小于20发（含20发）时，在检测各雷管电阻差值在允许范围内时，电爆网络采用串联方式。
2.当一次起爆电雷管总数大于20发，小于30发，小组并联雷管数相等后，然后各个小组进行串联接于主线上。
3.对山立交工程石方爆破将严格控制一次起爆的总发数，一次起爆不允许超过30发。
五、爆破安全距离
1、个别飞石安全距离
按经验公式：RF=20KFn2W
式中：RF—个别飞石的安全距离m
n—最大一个药包的爆破作用指数
W—最大一个药包的最小抵抗线m
KF—安全常数第一段取1.0~1.5
假设取：KF=1.5 n=0.75 W=9
代入公式：RF=20*1.5*0.752*9=152m
2、爆破地震安全距离
炸药在岩石中爆炸后，在距爆源的一定范围内，产生单性振动波（即爆破地震），它对地面建筑层构筑物的影响，一般用垂直震动速度这个指标来判定。
即：V=K（3√Q/R *α）2
将上式变换后得： Q=（R/α）3（V/K）3/2
式中：Q—炸药量，齐发爆破时取总炸药量kg
R—爆破中心至计算点间的距离 m
V—质量的垂直振动速度 cm/s
K—与岩石性质、爆破条件和爆破方法有关的系数，一般取50~220
α—爆破地震随距增加而衰减的系数，一般取1.5~2.1
取： V=5cm/s K=120 α=1.5
代入公式得： Q=0.0017R3
取爆破中心离建（构）筑物不同的距离，得到不同的允许炸药药量。
允许使用的最大异端用量表（3）
R（m）
5
10
20
30
40
50
60
70
80
Q(kg)
0.2
2
14
46
109
213
367
583
870

施工中使用五段毫秒延期雷管时，则振速计算公式中的药量又可取为各段药量的平方和开方，若各段药量相等。由此可算出一次用药总的限量为：
五段毫秒爆破一次用药限量表（4）
R（m）
5
10
20
30
40
50
60
70
80
Q(kg)
0.5
4.5
31
103
244
476
821
1304
1945
3、空气冲击波安全距离
计算式：Rk=Kk*√Q
将上式变换后得：Q=（Rk/Kk）2
式中：Q—炸药总量 kg
Rk—空气冲击波安全距离
Kk—系数
取Kk=2代入上式得：Q=0.25Rk2
取Rk为不同数值时，可得不同的
一次爆破总装药量限制表（5）
R（m）
5
10
20
30
40
50
60
70
80
Q(kg)
6.25
25
100
225
400
625
900
1225
1600
4、综合考虑后的一次用药限量：
比较表4和表5得，当距离在60米以内（含60米）时，表4中的数小于表5中对应的数，在70米以内（含70米）以上时，表4中的数却大于表5中对应的数，故不能单纯的以表4或表5来作为一次用药的限量，而应综合考虑。
综合考虑后的一次用药限量表（6）
R（m）
5
10
20
30
40
50
60
70
80
Q(kg)
1.0
10
70
225
400
625
900
1225
1600
为安全起见，一次用药总量限为：
（1）当采用齐发爆破时，以表3为准；
（2）当采用五段毫秒延期爆破时，以表6为准。
5、安全警戒半径
取200米以上。
第三章 安全措施
一、安全制度
1.加强进场人员的安全生产教育，贯彻安全第一的思想，严格执行《民用爆破物品管理条例》和《爆破安全操作规程》。特别在爆破作业时，应做到精心施工精心操作。积极做好正式施工爆破前的宣传工作，动员和组织工作，将爆破作业安全注意事项在开工前通知施工区域附近的厂矿、企业和居民。
2.组织和召开有关人员参加的安全联席会，听取对爆破作业方案和爆破安全注意事项的意见和建议，对方案中的各种爆破方法，正式实施前，均须通过试爆验证方案的可行性，统一意见后遵照执行。
3.每次爆破以前，爆破安全指挥人员和安全警戒人员应积极做好动员和疏散爆破危险区半径（200m）以内人员的撤散和安全躲避的工作。任何人必须听从安全警戒人员的命令。
4.施工现场全体人员必须听从爆破安全小组的指挥，接受他们对安全工作检查和监督，各自尽职尽责的努力做好本职工作。
5.成立现场爆破安全指挥组织机构，负责现场爆破安全技术工作和监督已审批方案的实施爆破程度和作业，确定施工爆破方法和爆破参数的调整，调整和处理一般的爆破安全事故。
6.爆破时间通常为：上午9：00～12：00 下午2：00～6：00
7.爆破信号：使用警报器、铜锣或口哨发出信号。
预备信号（节奏均为长声），连续数次，时间持续30~60秒钟，表示起爆前一切准备工作就绪，要求爆破危险区内的人员马上撤出。
起爆信号（急促的声响），时间持续10~20秒钟，表示安全检查人员已检查炮区工作面，无事故隐患可放行。
8.警戒标志：在爆破危险区设置警戒牌，并设警戒人员。警戒人员手持红绿旗，红旗表示中断交通，禁止人员车辆进入危险区，爆破完毕后，绿旗表示准以通行。
二、安全爆破
1.石方爆破班组分两个，一个是钻孔班组，一个是装炸药爆破班组。钻孔班工作完成后须进行自检，自检包括：孔深、孔径、孔间距和岩石种类。成孔自检合格后须对装炸药的班组进行交接，装炸药爆破班组须对接手的孔对孔深、孔径、孔间距和岩石种类进行交接检查，检查合格后经现场安全负责人检查合格后方可进行下一道工序。装炸药的班组对于不同的岩石和孔深要严格按照现场安全负责人要求装炸药，装完炸药后报安全现场负责人同意后可爆破。
2.爆破所用炸药数量须提前一天报计划，由于是城区施工没有炸药库房，所以每天送到的所用炸药、雷管必须用完，严禁工地存放炸药、雷管和将其另做他用。
3.爆破工是特殊工种之一，施工现场爆破起爆工须专业人事操作，严禁无证上岗。
第四章 安全保护
一、基本措施
在离爆破中心50米半径范围内均属爆破危险区，凡在该半径内的建筑物，构筑物和高压线等，尽可能采取安全防护措施，爆破时采用分多次合闸起爆或者采用覆盖措施。
二、高压线路保护措施
在高压电塔采用五点保护措施：
1.靠近铁塔50米范围内，将钻孔深度减少为1.5米。
2.减少炸药用量。
3.在高压电线下50米内用1cm厚的胶板覆盖，防止飞石击伤线路和铁塔。110KV电塔下采用人工配合机械开挖电缆排管和10KV电缆隧道。
4. 高压电线下爆破一次放炮数量减少为10发以下。
5.排一名护线安全员现场看守，保护铁塔和高压线路。
6.对高压铁塔进行变形观测如有异常变化及时停止爆破，采取措施保证高压铁塔安全。

三、挖方人员和设备保护措施
放炮前在南方上格林小区和五里店立交进入施工现场的道路上派人看守直至爆破完毕。由于本工程在城区、挖方高度达12米，所以采用纵向分台阶放小炮法施工，为了保证施工人员和设备的安全，放炮前须对道路进行临时封闭，并派人看守，将施工设备移动到安全范围内。
四、周边人员、结构物保护措施
本工程周边机构物除了一个高压铁塔外还有对山立交桥梁、南方上格林小区。为了保护好周边设施采取如下措施：
1.在本工程周边设立警示标语和标牌。
2.对来往进出工地的非工作人员进行劝阻。
3.采用放小炮、松动爆破、控制一次放炮数量等方式减少对周边结构物的振动，保证结构物的安全。作到不能有较大的飞石；高压铁塔不能有位移或倾斜；对山立交桥梁无结构损伤。
第五章 安全注意事项
1.如遇浓雾、大雨、大风、雷电或视线不清时，均不得起爆。
2.处理瞎炮，应严格按有关安全规定执行。
3.爆炸物品的购买、运输、储存、保管和使用应遵守国家关于爆炸物品管理条例的规定，雷管必须用防爆箱妥善保管。
4.检测电雷管和电爆网络的电阻时，必须使用爆破电桥或专用电表，其输出电流不得大于30mA。
5.起爆前应检测起爆网络的总电阻值，若总电阻值与计算值相差10%以上时，应检查起爆网络。查明原因排除故障后方能起爆。
6.在测杂散电流时，静电荷阶跃极谱法感应电超过允许值时，不得采用电力起爆，要采用非电起爆。
7.施工现场的临时爆炸物品管理库房必须征得当地公安部门的认可和批准。
8.爆炸物品每日帐目必须清楚，做到日清日统。
9.炸药库必须24小时派专人值班，炸药、雷管的领用必须有专人保管
第六章 爆破组织人员名单
1.爆破工作领导人：袁远
2.爆破工程技术负责人：张静
3.现场负责人：郑仕江
4.专职安全员：罗声海 黎功道
5.爆破员：张庆海
6.器材管理员：康藏
7.钻孔、装炸药人员：20人
第七章 爆破设备计划
对山立交爆破工程投入的设备有：
序号
设备名称
型号
数量
1
风钻
2.5kw
30台
2
钻杆
长1米
50根
3
钻杆
长2米
40根
4
起爆器
/
2个
5
手提砂轮机
4KW
2台
第八章 爆破进度计划
对山立交工程石方爆破计划2009年2月10日开工，2009年4月10日完工。
