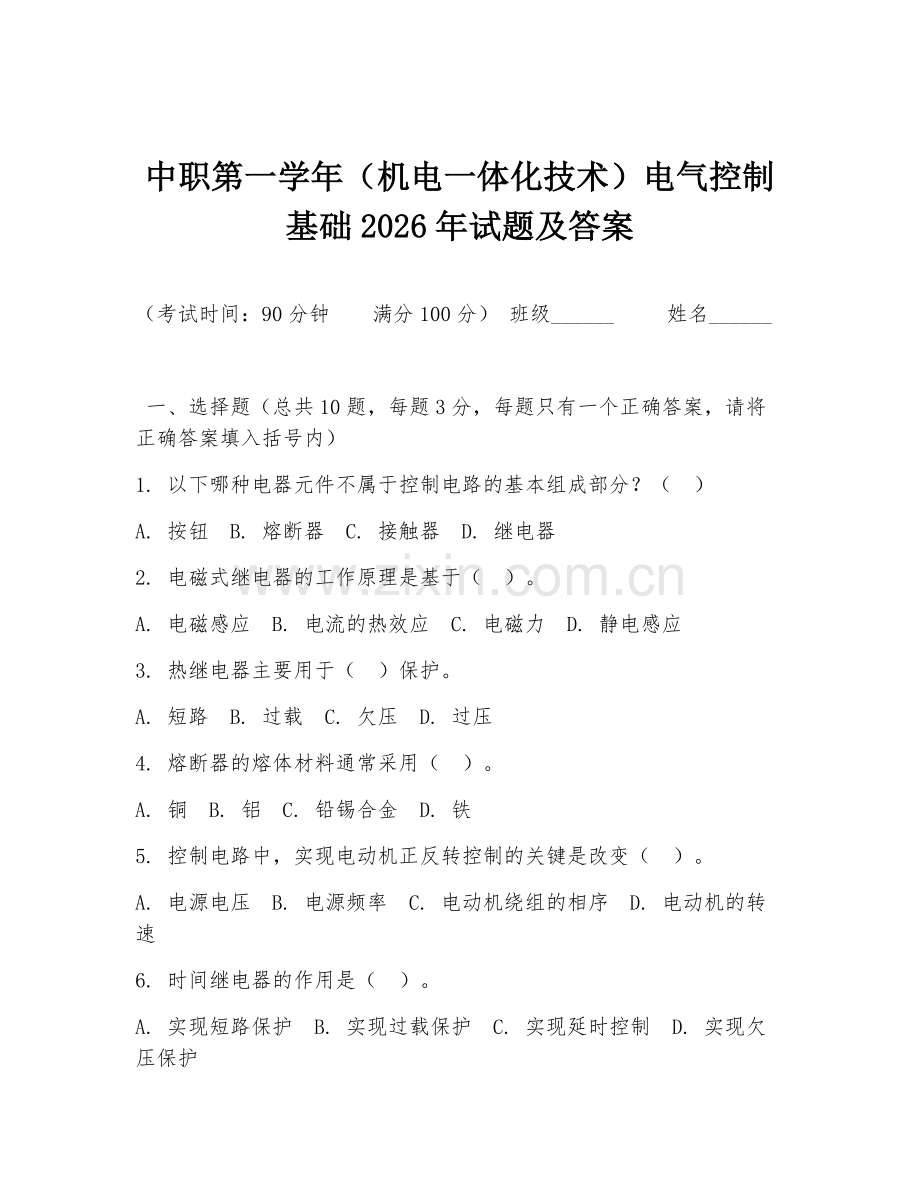

中职第一学年（机电一体化技术）电气控制基础2026年试题及答案.doc

中职第一学年（机电一体化技术）电气控制基础2026年试题及答案

（考试时间：90分钟 满分100分） 班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填入括号内）
1. 以下哪种电器元件不属于控制电路的基本组成部分？（ ）
A. 按钮 B. 熔断器 C. 接触器 D. 继电器
2. 电磁式继电器的工作原理是基于（ ）。
A. 电磁感应 B. 电流的热效应 C. 电磁力 D. 静电感应
3. 热继电器主要用于（ ）保护。
A. 短路 B. 过载 C. 欠压 D. 过压
4. 熔断器的熔体材料通常采用（ ）。
A. 铜 B. 铝 C. 铅锡合金 D. 铁
5. 控制电路中，实现电动机正反转控制的关键是改变（ ）。
A. 电源电压 B. 电源频率 C. 电动机绕组的相序 D. 电动机的转速
6. 时间继电器的作用是（ ）。
A. 实现短路保护 B. 实现过载保护 C. 实现延时控制 D. 实现欠压保护
7. 按钮的颜色通常有多种，其中停止按钮一般采用（ ）。
A. 红色 B. 绿色 C. 黄色 D. 蓝色
8. 接触器的主触点用于控制（ ）电路。
A. 控制 B. 照明 C. 主电源 D. 信号
9. 下列哪种电机调速方法不属于电气调速？（ ）
A. 改变磁极对数调速 B. 改变转差率调速 C. 改变电源频率调速 D. 机械变速
10. 电气控制系统中，常用的联锁控制有（ ）联锁。
A. 电气 B. 机械 C. 电气和机械 D. 以上都不对

二、多项选择题（总共5题，每题4分，每题至少有两个正确答案，请将正确答案填入括号内，多选、少选、错选均不得分）
1. 以下属于低压电器的是（ ）。
A. 刀开关 B. 空气开关 C. 接触器 D. 变压器
2. 电动机常用的制动方法有（ ）。
A. 机械制动 B. 电气制动 C. 能耗制动 D. 反接制动
3. 控制电路中，常用的保护环节有（ ）。
A. 短路保护 B. 过载保护 C. 欠压保护 D. 过压保护
4. 下列关于继电器的说法正确的是（ ）。
A. 继电器可实现信号的转换 B. 继电器可实现控制电路的逻辑运算 C. 继电器可实现远距离控制 D. 继电器只能控制小电流电路
5. 电气控制线路图包括（ ）。
A. 电气原理图 B. 电气安装图 C. 电气接线图 D. 电气布置图

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. 熔断器的额定电流应大于电路的正常工作电流。（ ）
2. 热继电器动作后，需手动复位。（ ）
3. 接触器的辅助触点可用于控制电路的联锁。（ ）
4. 按钮只能用于手动控制电路的启动。（ ）
5. 时间继电器只能实现通电延时控制。（ ）
6. 电动机的正反转控制只需改变电源的两根相线即可。（ ）
7. 电气控制系统中，过载保护是最基本的保护环节。（ ）
8. 继电器的线圈断电后，其触点立即复位。（ ）
9. 控制电路中，可通过增加电阻来实现降压启动。（ ）
10. 电气原理图中，电器元件的图形符号和文字符号应符合国家标准。（ ）

四、简答题（总共3题，每题10分，请简要回答下列问题）
1. 简述热继电器的工作原理及在电路中的作用。
2. 说明电动机正反转控制电路的工作过程。
3. 解释电气控制系统中联锁控制的含义及作用。

五、综合题（总共2题，每题15分，请根据题目要求进行分析和解答）
1. 设计一个电动机单向启动停止控制电路，要求具有短路、过载和欠压保护功能，并画出电气原理图。
2. 某设备需要两台电动机M1和M2，要求M1启动后M2才能启动，M2停止后M1才能停止，试设计该控制电路并说明工作原理。

答案：
一、选择题
1. B 2. C 3. B 4. C 5. C
6. C 7. A 8. C 9. D 10. C

二、多项选择题
1. ABC 2. ABCD 3. ABCD 4. ABC 5. ABC

三、判断题
1. √ 2. × 3. √ 4. × 5. ×
6. √ 7. √ 8. × 9. √ 10. √

四、简答题
1. 热继电器工作原理：利用电流热效应，当电路过载时，双金属片受热弯曲推动触点动作。作用：过载时自动切断电路，保护电动机。
2. 电动机正反转控制电路工作过程：通过改变电源相序实现正反转。正转时，合上正转接触器，电动机正转；反转时，合上反转接触器，改变相序，电动机反转。
3. 联锁控制含义：使两个或多个电器元件相互制约的控制方式。作用：防止误操作，保证设备安全有序运行，避免出现故障或事故。

五、综合题
1. 原理图：电源经熔断器、接触器主触点到电动机，热继电器串联在主电路，控制电路由按钮控制接触器线圈。短路时熔断器熔断；过载时热继电器动作；欠压时接触器释放。
2. 控制电路：M1启动按钮控制M1接触器，M2启动按钮控制M2接触器且与M1接触器常开触点串联。停止按钮分别控制两个接触器。工作原理：先启动M1，其常开触点闭合，才允许启动M2；停止M2时，M2接触器释放，M1接触器也释放。
