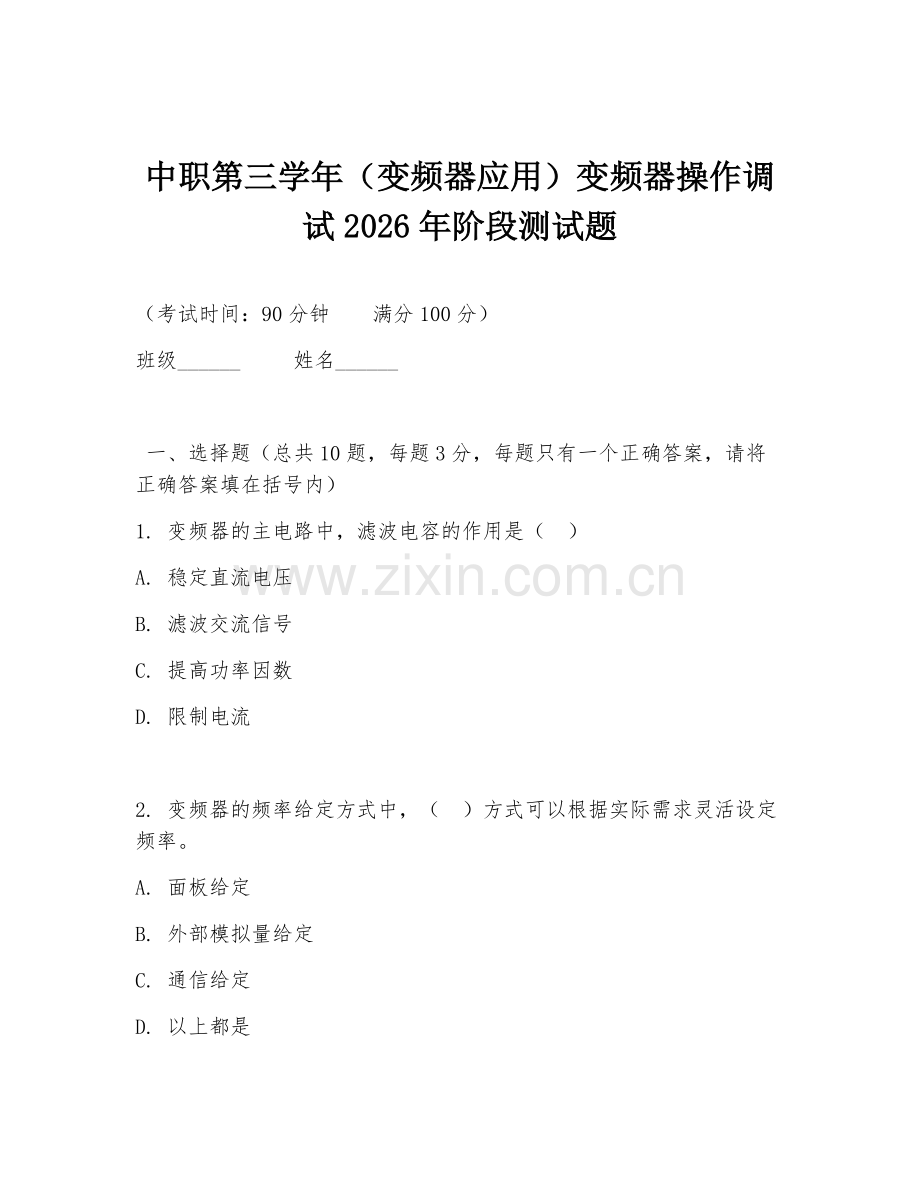

中职第三学年（变频器应用）变频器操作调试2026年阶段测试题

（考试时间：90分钟 满分100分）
班级______ 姓名______

一、选择题（总共10题，每题3分，每题只有一个正确答案，请将正确答案填在括号内）
1. 变频器的主电路中，滤波电容的作用是（ ）
A. 稳定直流电压
B. 滤波交流信号
C. 提高功率因数
D. 限制电流

2. 变频器的频率给定方式中，（ ）方式可以根据实际需求灵活设定频率。
A. 面板给定
B. 外部模拟量给定
C. 通信给定
D. 以上都是

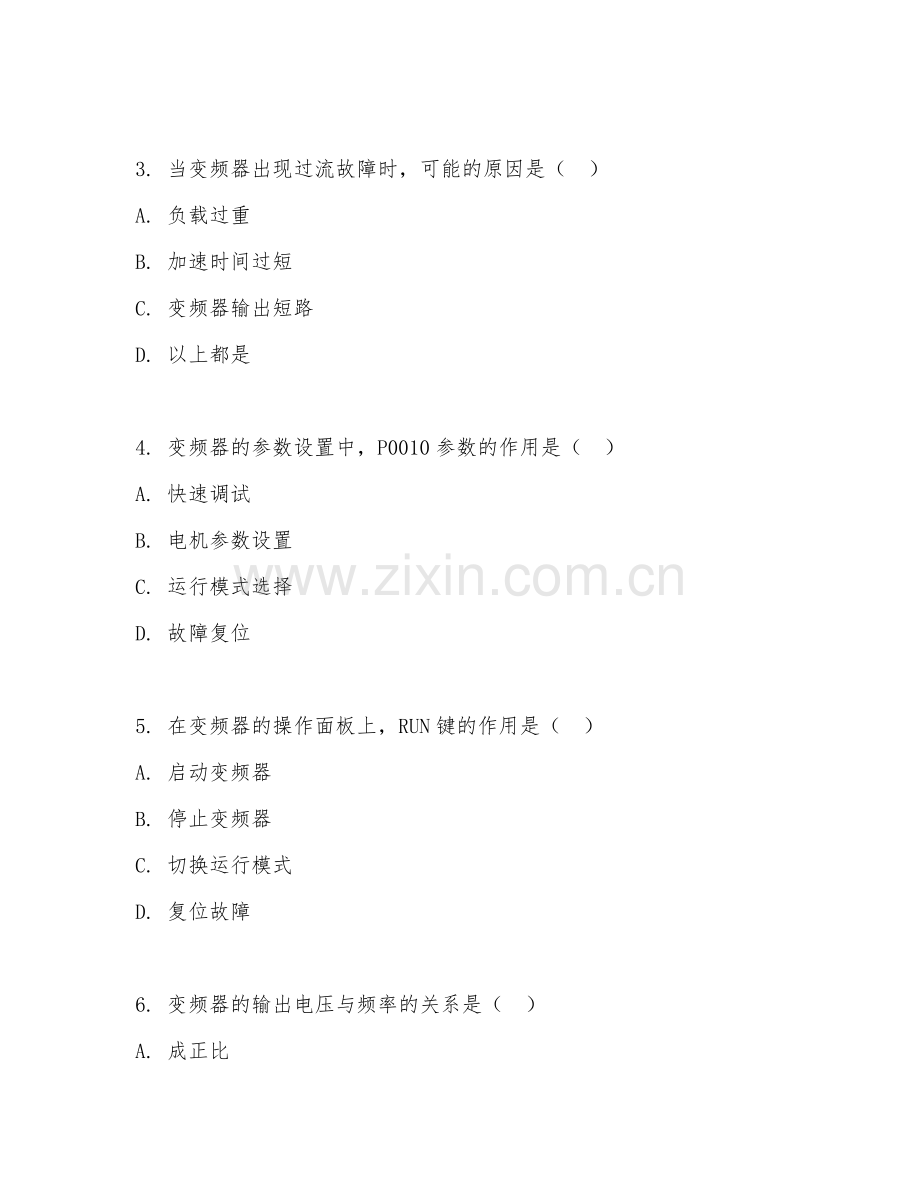

3. 当变频器出现过流故障时，可能的原因是（ ）
A. 负载过重
B. 加速时间过短
C. 变频器输出短路
D. 以上都是

4. 变频器的参数设置中，P0010参数的作用是（ ）
A. 快速调试
B. 电机参数设置
C. 运行模式选择
D. 故障复位

5. 在变频器的操作面板上，RUN键的作用是（ ）
A. 启动变频器
B. 停止变频器
C. 切换运行模式
D. 复位故障

6. 变频器的输出电压与频率的关系是（ ）
A. 成正比
B. 成反比
C. 平方关系
D. 无固定关系

7. 当变频器的输出频率超过电机的额定频率时，电机的（ ）会下降。
A. 功率
B. 转速
C. 转矩
D. 效率

8. 变频器的制动电阻的作用是（ ）
A. 消耗再生能量
B. 提高制动效果
C. 保护变频器
D. 以上都是

9. 在变频器的参数设置中，P1080参数的作用是（ ）
A. 最低频率
B. 最高频率
C. 加速时间
D. 减速时间

10. 变频器的通信接口中，（ ）接口可以实现与上位机的通信。
A. RS485
B. USB
C. CAN
D. 以上都是

二、多项选择题（总共5题，每题5分，请将正确答案填在括号内，多选、少选、错选均不得分）
1. 变频器的主电路主要包括（ ）
A. 整流电路
B. 滤波电路
C. 逆变电路
D. 制动电路

2. 变频器的频率给定方式有（ ）
A. 面板给定
B. 外部模拟量给定（电压或电流）
C. 通信给定
D. 多段速给定

3. 变频器出现过压故障的原因可能有（ ）
A. 输入电压过高
B. 减速时间过短
C. 制动电阻损坏
D. 负载惯性过大

4. 变频器的参数设置中，与电机相关的参数有（ ）
A. 电机额定功率
B. 电机额定电流
C. 电机额定转速
D. 电机额定频率

5. 变频器的操作面板上，常用的按键有（ ）
A. RUN（运行）
B. STOP（停止）
C. MODE（模式切换）
D. RESET（复位）

三、判断题（总共10题，每题2分，请在括号内打“√”或“×”）
1. 变频器可以将直流电源转换为交流电源。（ ）
2. 变频器的输出频率可以连续变化。（ ）
3. 当变频器出现过载故障时，应立即停机检查。（ ）
4. 变频器的参数设置一旦确定，就不能再修改。（ ）
5. 变频器的通信功能可以实现远程控制和监控。（ ）
6. 变频器的输出电压可以高于输入电压。（ ）
7. 电机在变频运行时，功率因数会提高。（ ）
8. 变频器的制动电阻越大，制动效果越好。（ ）
9. 在变频器的参数设置中，P0970参数可以恢复出厂设置。（ ）
10. 变频器的操作面板可以显示变频器的运行状态和故障信息。（ ）

四、简答题（总共3题，每题10分，请简要回答问题）
1. 简述变频器的工作原理及主要组成部分。

2. 当变频器出现故障时，应如何进行故障排查和处理？

3. 请说明变频器的频率给定方式有哪些，并简述其特点。

五、综合题（总共2题，每题15分，请结合实际应用进行分析和解答）
1. 某生产线上的一台电机，额定功率为11kW，额定转速为1460r/min，请设计一个变频器调速系统，包括变频器的选型、参数设置以及电机的运行控制方式，并说明如何实现电机的正反转控制。

2. 在一个恒压供水系统中，使用变频器进行水泵的调速控制。请分析变频器在该系统中的作用，以及如何根据实际需求进行变频器的参数设置，以实现稳定的恒压供水。

答案：
一、1. A 2. D 3. D 4. A 5. A 6. A 7. C 8. D 9. A 10. A
二、1. ABCD 2. ABCD 3. ABCD 4. ABCD 5. ABCD
三、1. √ 2. √ 3. √ 4. × 5. √ 6. × 7. × 8. × 9. √ 10. √
四、1. 变频器工作原理：先将工频交流电整流为直流电滤波，再通过逆变电路将直流电逆变为频率和电压可调的交流电。主要组成部分有整流电路、滤波电路、逆变电路、控制电路等。
2. 故障排查：查看操作面板故障显示，分析故障代码含义；检查输入输出电源、电机及连线；测量变频器相关参数。处理：根据排查结果，修复损坏部件，调整参数，如过载则减轻负载或延长加减速时间等。
3. 频率给定方式及特点：面板给定方便现场设置；外部模拟量给定（电压或电流）能与外部信号灵活配合；通信给定可实现远程控制和精确给定；多段速给定适合有多种固定速度要求的场合。
五、1. 变频器选型：根据电机功率和转速，选适配的变频器，如西门子G120系列。参数设置：设置电机额定参数，如功率、电流、转速、频率等；设置加减速时间等。运行控制方式：可采用面板控制或外部信号控制。正反转控制：通过变频器控制端子实现，如设置正反转信号输入端子。
2. 变频器作用：根据管网压力变化自动调节水泵电机转速，实现恒压供水。参数设置：设置压力给定值；调整加减速时间，避免水锤效应；设置PID参数，使压力稳定。根据实际用水情况，合理设置变频器的最高和最低频率，保证水泵高效运行且满足供水需求。
