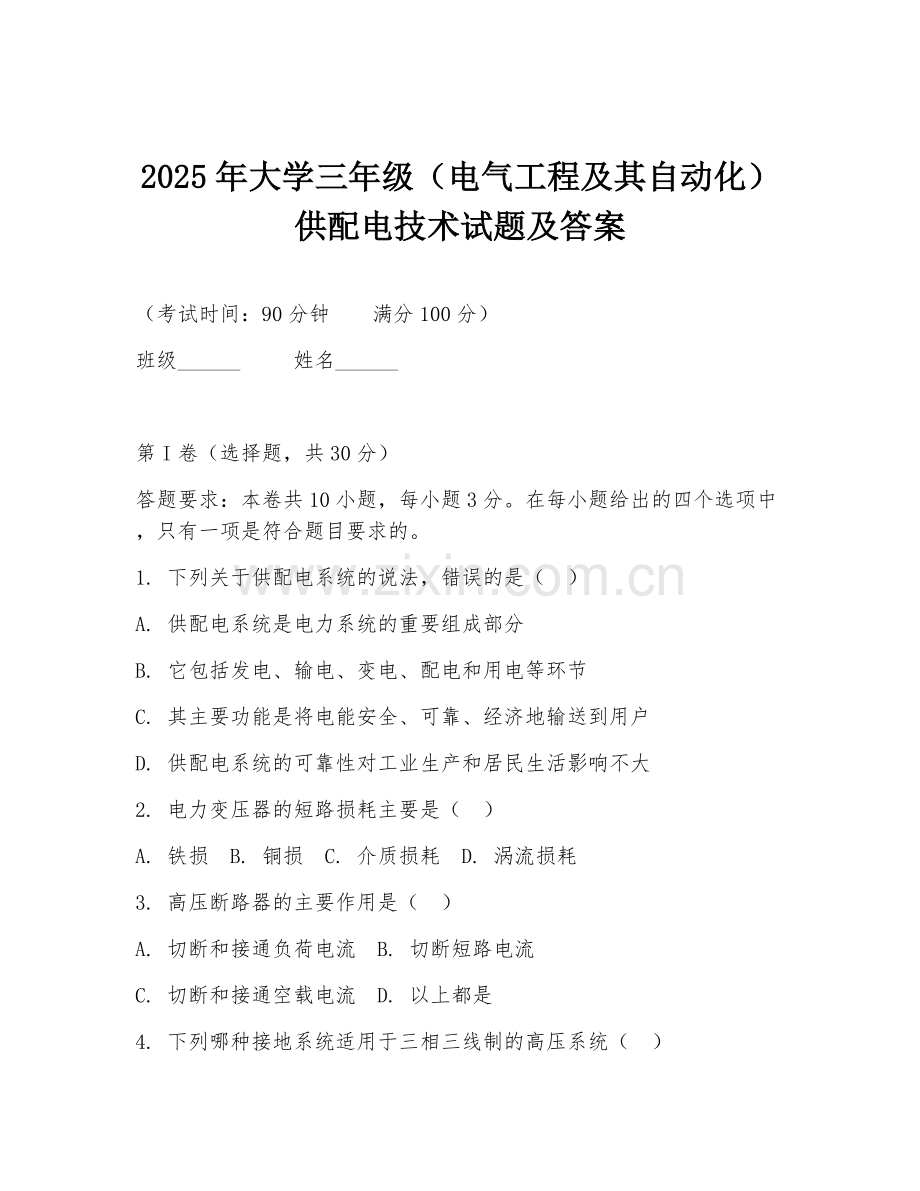

2025年大学三年级（电气工程及其自动化）供配电技术试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共30分）
答题要求：本卷共10小题，每小题3分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列关于供配电系统的说法，错误的是（ ）
A. 供配电系统是电力系统的重要组成部分
B. 它包括发电、输电、变电、配电和用电等环节
C. 其主要功能是将电能安全、可靠、经济地输送到用户
D. 供配电系统的可靠性对工业生产和居民生活影响不大
2. 电力变压器的短路损耗主要是（ ）
A. 铁损 B. 铜损 C. 介质损耗 D. 涡流损耗
3. 高压断路器的主要作用是（ ）
A. 切断和接通负荷电流 B. 切断短路电流
C. 切断和接通空载电流 D. 以上都是

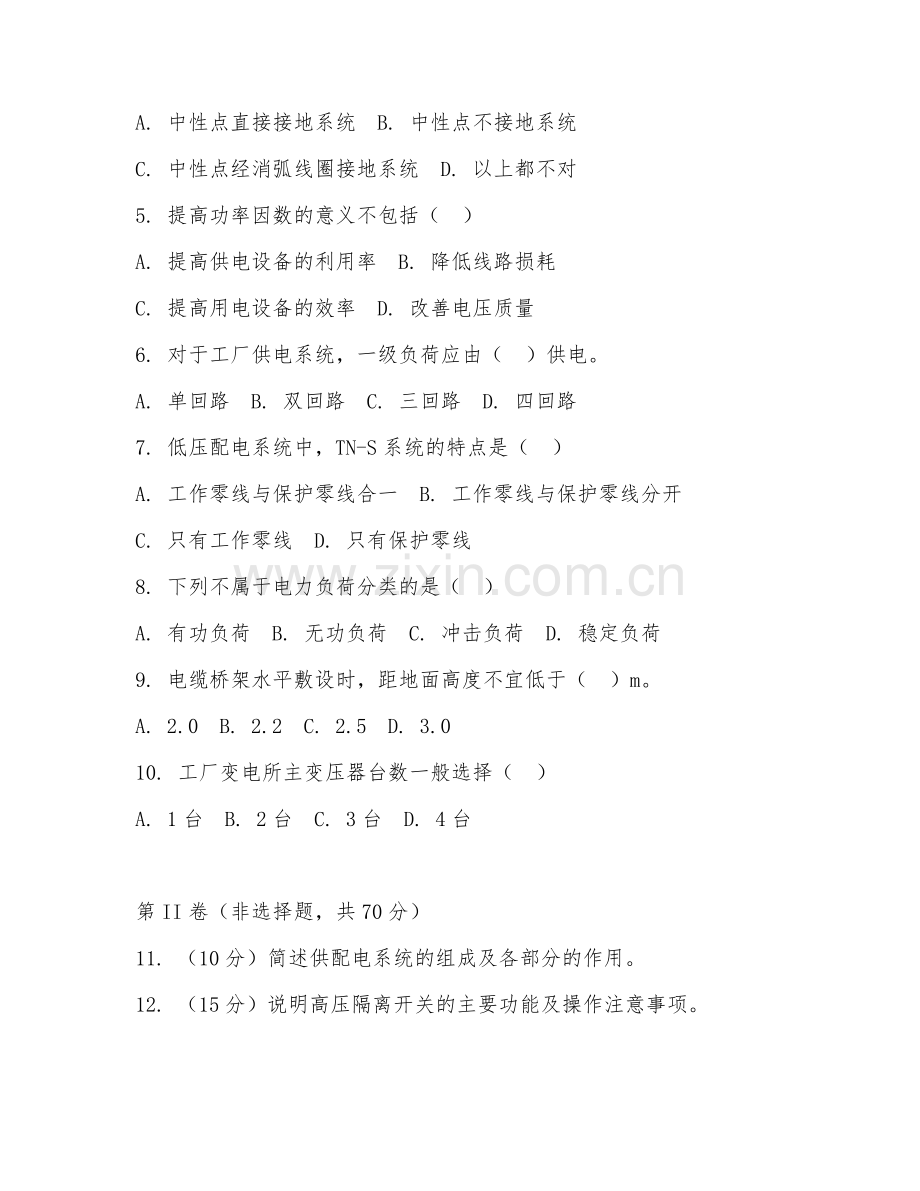

4. 下列哪种接地系统适用于三相三线制的高压系统（ ）
A. 中性点直接接地系统 B. 中性点不接地系统
C. 中性点经消弧线圈接地系统 D. 以上都不对
5. 提高功率因数的意义不包括（ ）
A. 提高供电设备的利用率 B. 降低线路损耗
C. 提高用电设备的效率 D. 改善电压质量
6. 对于工厂供电系统，一级负荷应由（ ）供电。
A. 单回路 B. 双回路 C. 三回路 D. 四回路
7. 低压配电系统中，TN-S系统的特点是（ ）
A. 工作零线与保护零线合一 B. 工作零线与保护零线分开
C. 只有工作零线 D. 只有保护零线
8. 下列不属于电力负荷分类的是（ ）
A. 有功负荷 B. 无功负荷 C. 冲击负荷 D. 稳定负荷
9. 电缆桥架水平敷设时，距地面高度不宜低于（ ）m。
A. 2.0 B. 2.2 C. 2.5 D. 3.0
10. 工厂变电所主变压器台数一般选择（ ）
A. 1台 B. 2台 C. 3台 D. 4台

第II卷（非选择题，共70分）
11. （10分）简述供配电系统的组成及各部分的作用。
12. （15分）说明高压隔离开关的主要功能及操作注意事项。
13. （15分）某工厂有一台三相异步电动机，额定功率Pn = 10kW，额定电压Un = 380V，额定功率因数cosφn = 0.85，效率η = 0.9。求该电动机的额定电流In。
14. （15分）材料：某工厂供配电系统中，变压器容量为1000kVA，负载功率因数为0.8。已知有功功率P = 800kW，无功功率Q = 600kvar。问题：计算该系统的视在功率S，并判断该变压器是否过载。
15. （15分）材料：某车间有一台设备，其额定功率为5kW，采用TN-S系统供电，线路长度为50m，导线选用铜芯电缆YJV - 3×6 + 1×4。已知该电缆在空气中敷设时的载流量为32A。问题：计算该设备的计算电流，并判断所选电缆是否合适。

答案：
1. D
2. B
3. D
4. B
5. C
6. B
7. B
8. D
9. C
10. B
11. 供配电系统由发电、输电、变电、配电和用电等环节组成。发电环节将其他能源转化为电能；输电环节将电能从发电厂输送到远方；变电环节改变电压等级；配电环节将电能分配到各个用户；用电环节是电能的最终消耗。
12. 高压隔离开关主要功能是隔离电源，保证检修安全。操作注意事项：操作时应先断开断路器，再拉隔离开关；合闸时顺序相反。严禁带负荷拉合隔离开关，操作时应戴绝缘手套，穿绝缘靴，站在绝缘垫上。
13. 根据公式In = Pn /（√3Uncosφnη），代入数据可得In = 10000 /（√3×380×0.85×0.9）≈19.9A。
14. 视在功率S = √（P² + Q²）= √（800² + 600²）= 1000kVA，变压器容量为1000kVA，刚好等于视在功率，所以该变压器未过载。
15. 计算电流Ic = 5000 /（√3×380×0.85）≈9.4A，所选电缆载流量为32A，大于计算电流，所以所选电缆合适。
